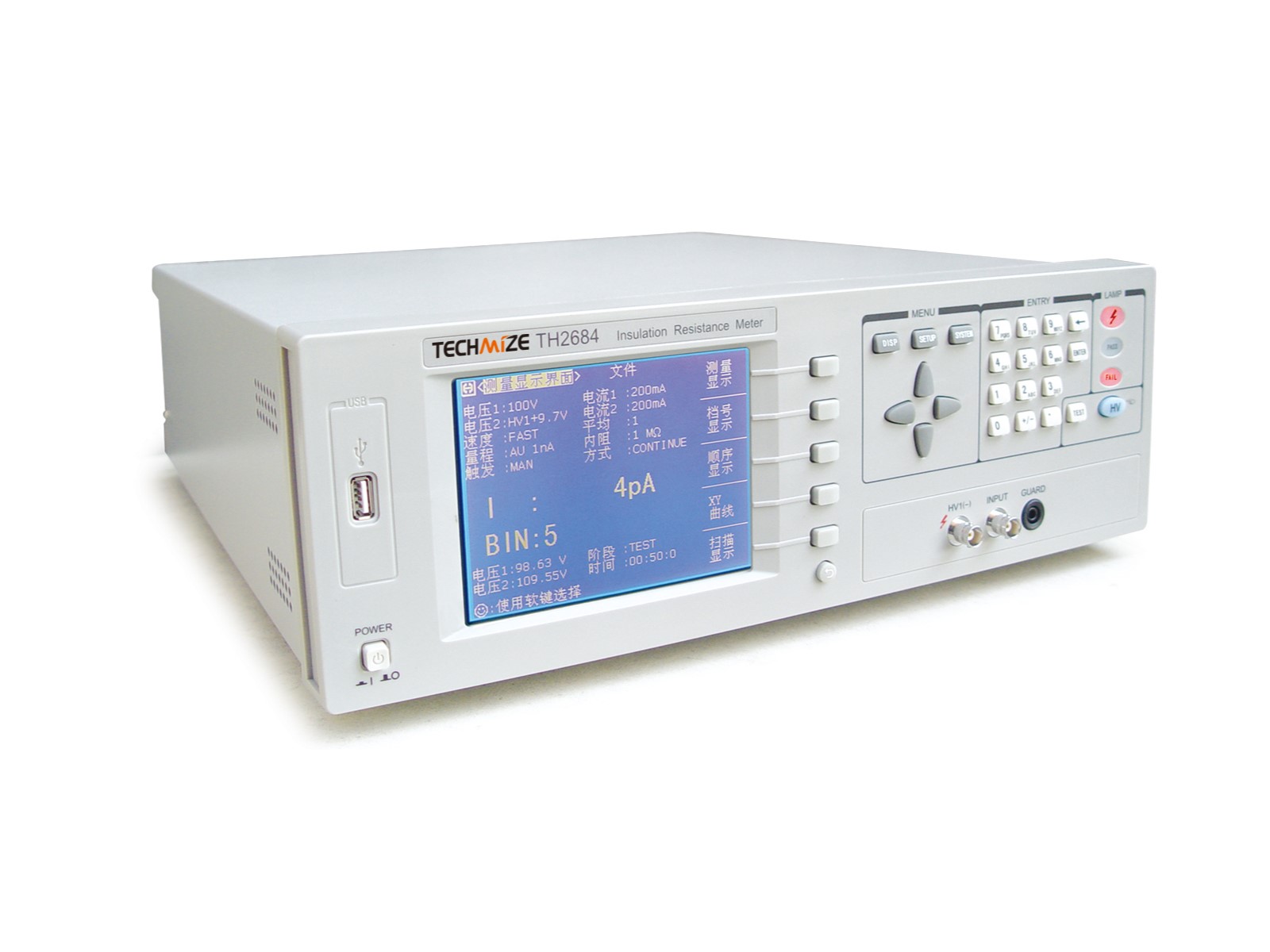

TECHMIZE TH2684シリーズ 絶縁抵抗計 10V～500V、10kΩ～50TΩ
■製品仕様： 範囲: 10KΩ–50TΩ、 テスト電圧: 10V-500V、 2系統電圧出力、 チャージ電流: 2mA, 25mA, 200mA
- 型番
- TH2684
- メーカー
- TECHMIZE
- シリーズ
- TH2684シリーズ
- カテゴリ
- 絶縁抵抗計・接地抵抗計
特長
- 範囲10kΩ–50TΩ
- テスト電圧10V-500V
- 2系統電圧出力
- チャージ電流2mA, 25mA, 200mA
製品概要
TH2684/TH2684AハイプレシジョンIRテスターは、電子部品、誘電体材料、機器、ケーブルなどのIR特性の迅速な測定に使用されるインテリジェント測定器です。大型LCDとユーザーフレンドリーなメニューが、より簡単な操作を提供します。
この機器は特にコンデンサのIRテスト用に設計されており、TH2684/TH2684Aは次の方法を使用して迅速な測定を実現できます：
1.選択可能な内部入力インピーダンス：電流が10nAを超える場合、10kΩの入力インピーダンスのみ使用できます。電流が10nA未満の場合、10kΩまたは1MΩのインピーダンスを選択できます。
2.ビルトインのデュアル電圧出力を備えて、TH2684は大容量コンデンサを充電できます。デュアル電圧出力により、TH2684は最大500V、200mAのプリチャージ電圧を出力できます。電圧フォローモードでは、プリチャージ電圧がテスト電圧に従って調整されます。これらの機能により、コンデンサ材料の完璧な充電が確保されます。
3.TH2684Aは、誘電体材料を完全に充電するために1000V、100mAの電圧を出力できます。さらに、ユーザーはTH2684/TH2684Aで最大18ステップまでのシーケンス測定ステップ（充電、待機、テスト、放電など）をプログラムできます。各ステップは最大100秒間続行できます。
TH2684/TH2684Aには独自の接触検出機能が備わっています。コンデンサやケーブルなどのコンデンサ材料の場合、接触検出機能により、テスト対象コンポーネントの接触を検出できます。さらに、この検出機能はテスト時間を増やしません。
TH2684にはRS232、USBデバイス、スキャンおよびハンドラのインターフェースが装備されています。ハンドラインターフェースは自動テストシステムの利便性を提供し、スキャンインターフェースはコンポーネントの大量測定に役立ちます。ユーザーはスキャナを使用してコンポーネントの測定を高速化できます。
特徴

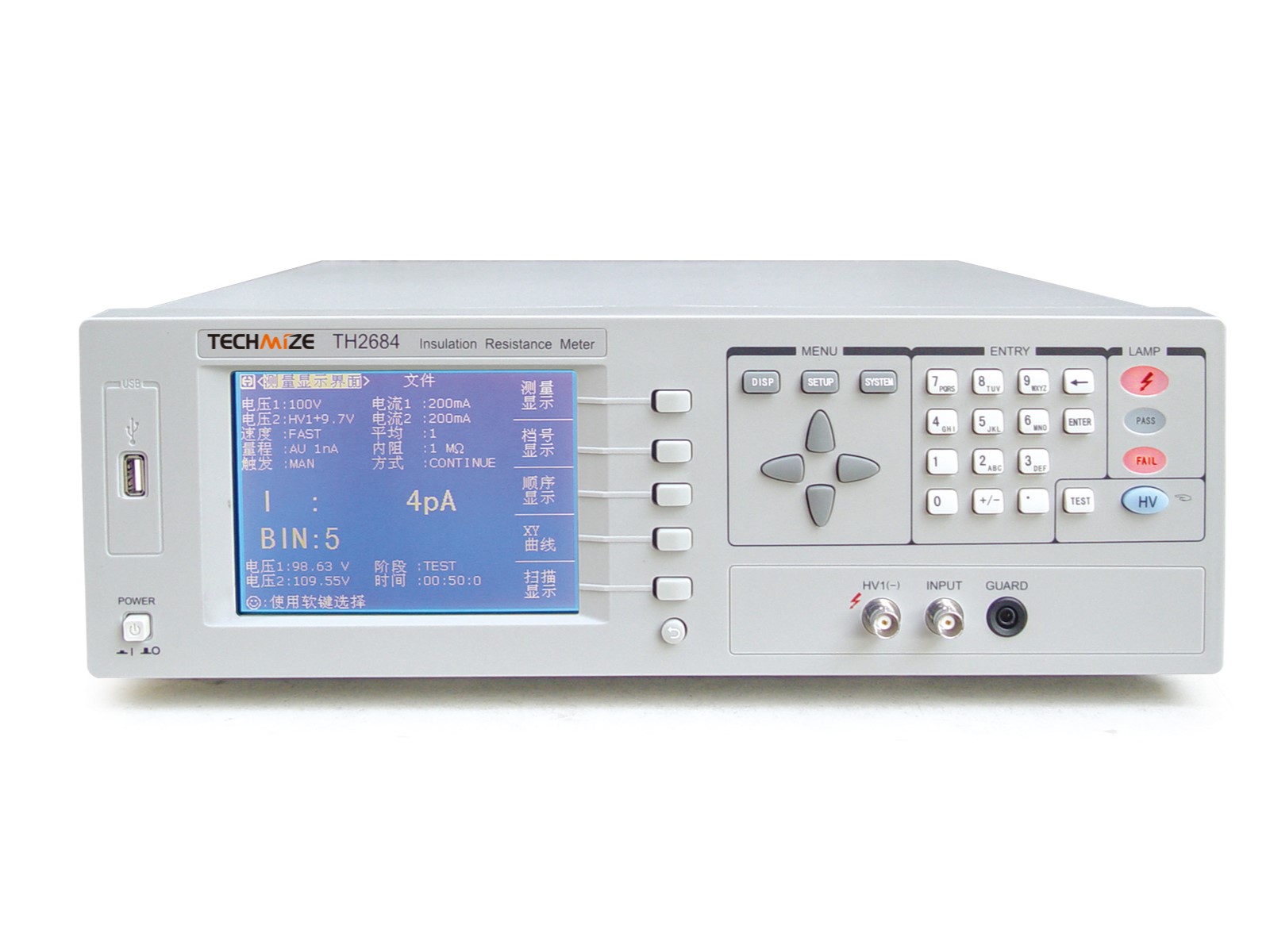

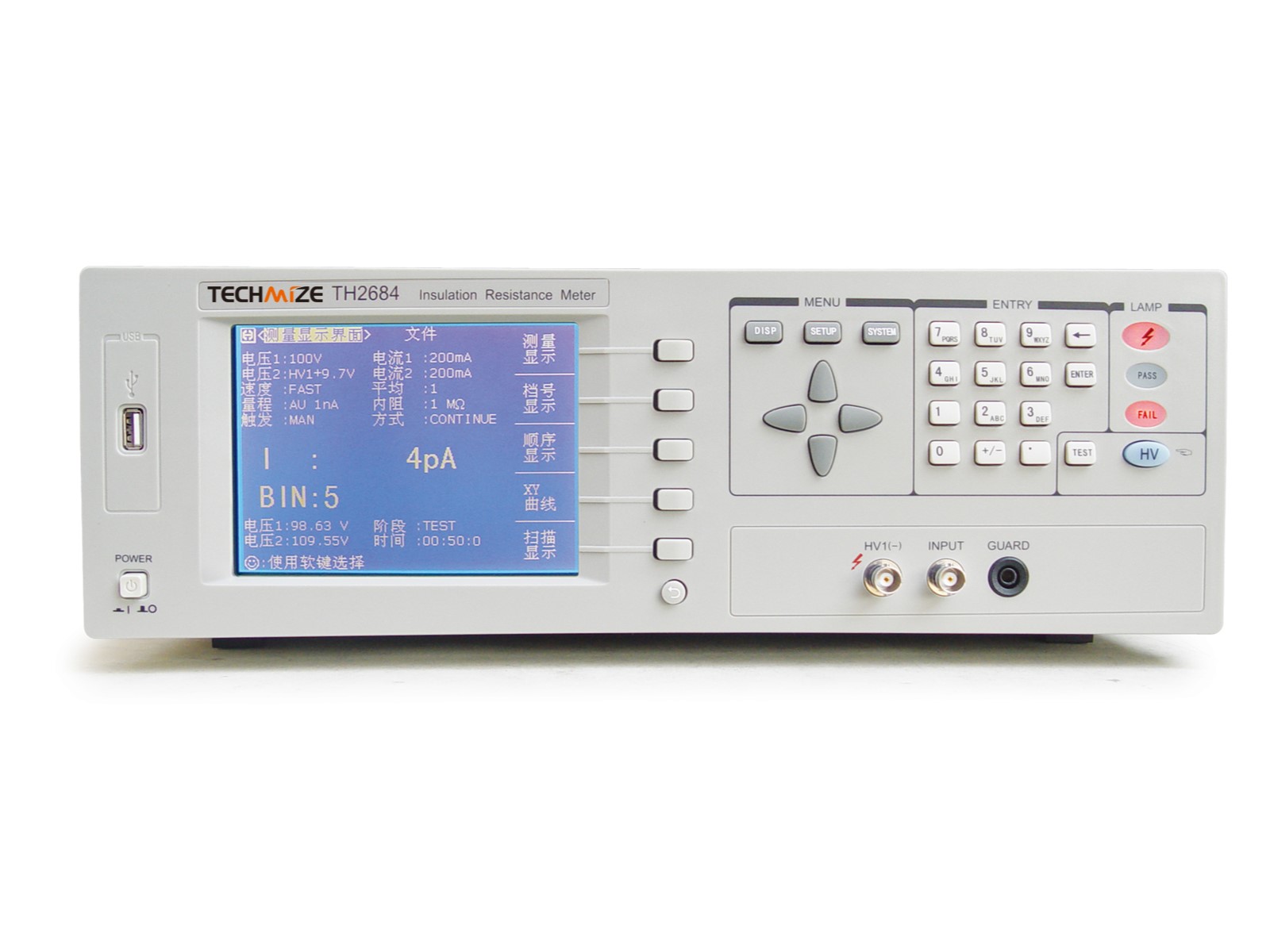

■ 320×240 ドットマトリクスLCD
■ 強力な充電機能
■ 高速測定：100測定/秒
■ 高精度測定：±2%（<1TΩ）
■ 容量性コンポーネントの接触検出機能
■ 測定範囲：TH2684：10kΩ ～ 50TΩ、TH2684A：10kΩ ～ 100TΩ
■ 超低リーク電流テスト：最小電流は10pA、精度：2% ±2pA
■ 測定電圧：TH2684：10V ～ 500V（デュアル出力）、TH2684A：10V ～ 1000V（シングル出力）
■ デュアル出力（プリチャージ電圧出力とテスト電圧出力）が設定可能
■ プリチャージ電圧出力はテスト電圧出力に追随して設定でき、テスト電圧上で微調整可能。また、プリチャージ電圧は独立モードで動作するように設定可能
■ テスト電流が10nA未満の場合、内部入力インピーダンスを10kΩと1MΩの間で選択可能で、迅速かつ正確なテストを確保
■ TH2684の充電電流：2mA、25mA、200mA（選択可能）
TH2684Aの充電電流：2mA、25mA、100mA（選択可能）
■ 7つの電流レンジ、マニュアルまたは自動レンジモード
■ 4ビン比較機能
■ プログラム可能なシーケンステストモード
■ R-TおよびI-T曲線テストと表示モード
■ 設定パラメータを自動保存
■ スクリーンハードコピーをUディスクにBMPファイルとして保存可能
■ Uディスクでファームウェアを自動アップグレード
■ 中国語と英語の操作インターフェースが選択可能
■ ハンドラーインターフェースによる自動テストシステムを実現
■ RS232CおよびUSB Deviceインターフェースでリモートコントロールを実現
■ 大量テスト用のスキャンインターフェースに対応
概要
■ TH2684/TH2684A高精度IRテスターは、電子部品や誘電体材料、機器、ケーブルなどのIR特性の高速測定に使用されるインテリジェントな測定機器です。大型LCDとユーザーフレンドリーなメニューで操作が簡単になります。
この機器は特にコンデンサIRテスト用に設計されており、TH2684/TH2684Aは次の方法で迅速な測定を実現します：
選択可能な内部入力インピーダンス：電流が10nAを超える場合、10kΩの入力インピーダンスのみが使用可能です。電流が10nA未満の場合は、10kΩまたは1MΩのインピーダンスを選択してテストできます。
内蔵のデュアル電圧出力により、TH2684は大容量のコンデンサを充電できます。デュアル電圧出力により、TH2684は500V、200mAまでのプリチャージ電圧を出力可能です。電圧追従モードでは、プリチャージ電圧がテスト電圧出力に追随し、微調整が可能です。これらの機能により、容量性材料の完璧な充電が確保されます。
TH2684Aは1000V、100mAの電圧を出力して容量性材料を完全に充電できます。さらに、ユーザーはTH2684/TH2684Aでシーケンス測定ステップ（最大18ステップ）をプログラムできます。たとえば、充電、待機、テスト、および放電ステップをプログラムできます。各ステップは最大100秒持続します。
TH2684/TH2684Aは独自の接触検出機能を備えています。コンデンサやケーブルなどの容量性材料について、接触検出機能はテスト対象のコンポーネントの接触を検出します。さらに、この検出機能はテスト時間を増やしません。

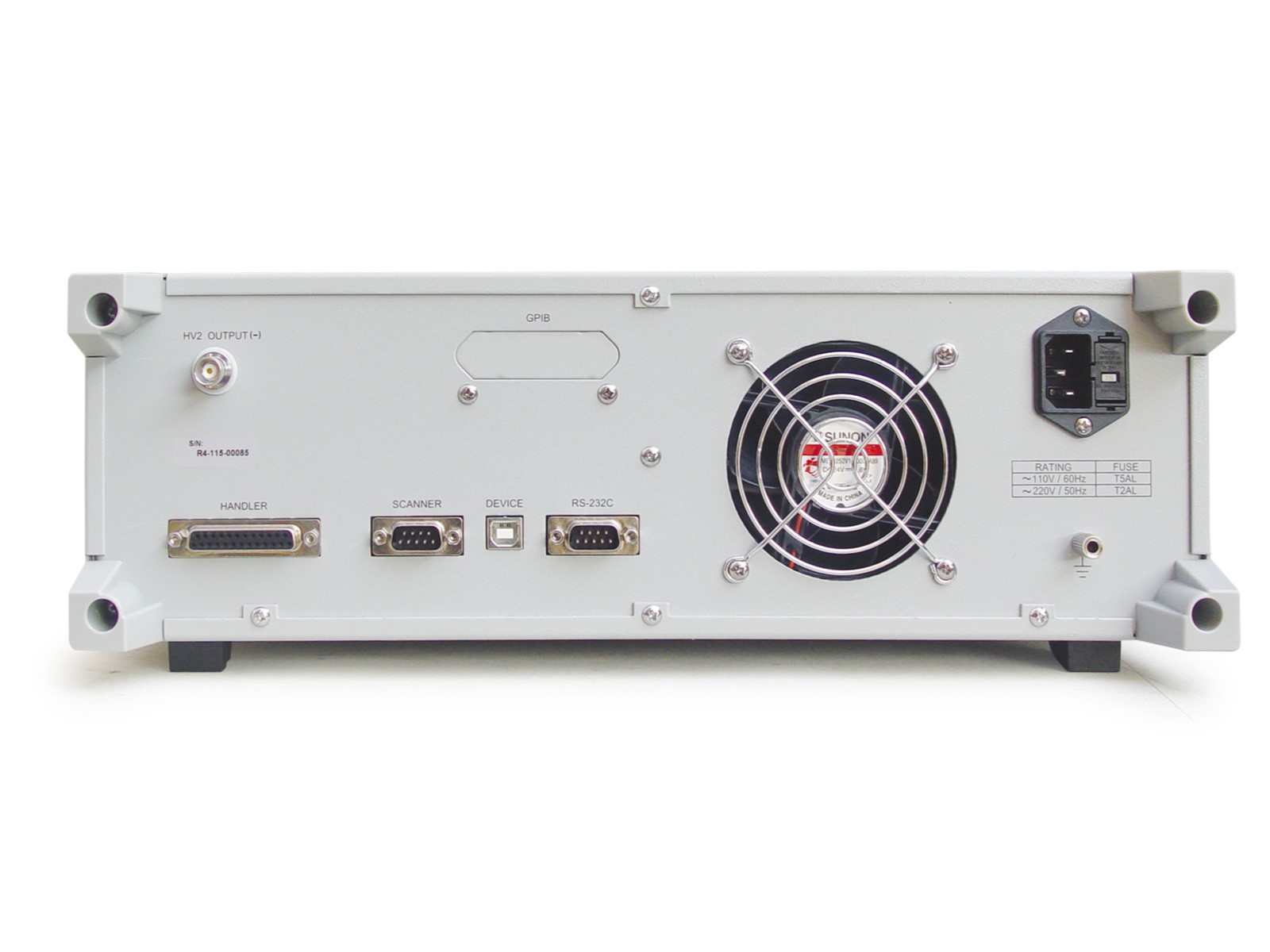

TH2684はRS232、USB DEVICE、SCANNING、Handlerのインターフェースを備えています。Handlerインターフェースは自動テストシステムに便利さを提供し、SCANNINGインターフェースはコンポーネントの大量測定に役立ちます。ユーザーはスキャナーを使用してコンポーネントの測定速度を向上させることができます。
Specifications
Model | TH2684 | TH2684A |
Resistance Test | ||
Range | 10kΩ to 50TΩ | 10kΩ to 100TΩ |
Accuracy | Test current > 100pA: 2%Test current ≤ 100 pA: 2% ± Vtest/2pA | |
Current Test | ||
Range | Range 1 :100uA – 1mA , Internal Input impedance 10 kΩ | |
Range 2 :10uA – 100uA , Internal Input impedance 10 kΩ | ||
Range 3 :1uA – 10uA , Internal Input impedance 10 kΩ | ||
Range 4 :100nA – 1uA , Internal Input impedance 10 kΩ | ||
Range 5 :10nA – 100nA, Internal Input impedance 10 kΩ | ||
Range 6 :1nA – 10nA, Internal Input impedance 10 kΩ or 1MΩ (selectable) | ||
Range 7 :10pA – 1nA, Internal Input impedance 10 kΩ or 1MΩ (selectable) | ||
Accuracy | 2% ± 2pA | |
Measurement Voltage | ||
Range | 10 to 500V, 1V resolution | to 1000V,1V resolution |
Accuracy | 2% of readout,or ± 1V | |
Source Resistance | 200Ω | |
Current Limit | 2,25,or 200mA | 2, 25 , or 100mA |
Voltage Output | Manually turn on or off on front panel, or controlled by built-in timer, or by remote control. | |
Timing | Programmable charge time: 0 to 1000s | |
Measurement Delay | 0 to 1000s programmable | |
Discharge Resistance | 2kΩ | |
Discharge Time | t = 0.03 x Cx (in μF), when Vtest falls to 1% of the test level. | |
Measurement Speed | ||
Trig Mode | Single measurement: < 100ms(exclude charge time)Average up to 100 measurements:<100+ (N-1) x 100 ms (exclude charge) | |
Continuous Mode | Direct readout: 100ms – 10000ms depending on average number | |
Comparator | bins:(3 bins for PASS,1 bin for FAIL) | |
Range Mode | Auto, Hold | |
Average Times | to100 | |
Memory | Sets of setup values can be stored. | |
Standard Interface | GPIB (optional), RS232C, HANDLER interface output, USBDEVICE ( USBTMC and USBCDC support), USBHOST, SCANNING | |
Operating Temperature and Humidity | 10°C - 40°C, ≤90%RH |
Power Supply | to 130 V AC(60Hz) orto 260V AC(50HZ) |
Power Consumption | TH2684 : 250WTH2684A: 150W |
Dimensions (W×H×D) | 430mm×400mm×130mm |
Weight | TH2684 : 14kg TH2684A: 10kg |
規格表
| 型番 | TH2684 | TH2684A |
|---|---|---|
| インターフェース | GPIB (optional), RS232C, HANDLER interface output, USBDEVICE ( USBTMC and USBCDC support), USBHOST, SCANNING | |
| 重量 | 14kg | 10kg |
| トリガ・モード | ||
| Single measurement | < 100ms(exclude charge time) | |
| Average up to 100 measurements | <100+ (N-1) x 100 ms (exclude charge) | |
| 消費電力 | 250W | 150W |
| メモリ | 20 sets of setup values can be stored. | |
| レンジモード | Auto, Hold | |
| 抵抗測定 | ||
| 範囲 | 10kΩ to 50TΩ | 10kΩ to 100TΩ |
| 確度 | ||
| Test current > 100pA | 2% | |
| Test current ≤ 100 pA | 2% ± Vtest/2pA | |
| コンパレーター | 4 bins:(3 bins for PASS, 1 bin for FAIL) | |
| 電流測定 | ||
| 範囲 | ||
| Range1 | 100μA – 1mA , Internal Input impedance 10 kΩ | |
| Range2 | 10μA – 100μA , Internal Input impedance 10 kΩ | |
| Range3 | 1μA – 10μA , Internal Input impedance 10 kΩ | |
| Range4 | 100nA – 1μA , Internal Input impedance 10 kΩ | |
| Range5 | 10nA – 100nA, Internal Input impedance 10 kΩ | |
| Range6 | 1nA – 10nA, Internal Input impedance 10 kΩ or 1MΩ (selectable) | |
| Range7 | 10pA – 1nA, Internal Input impedance 10 kΩ or 1MΩ (selectable) | |
| 確度 | 2% ± 2pA | |
| 寸法（W×H×D） | 430mm×400mm×130mm | |
| 電源 | 90 to 130 V AC(60Hz) or 198 to 260V AC(50HZ) | |
| 動作温湿度 | 10°C – 40°C, ≤90%RH | |
| アベレージ回数 | 1 to 100 | |
| 電流リミット | 2,25,or 200mA | 2, 25 , or 100mA |
| 測定ディレイ | 0 to 1000s programmable | |
| 測定時間 | ||
| 連続モード | Direct readout: 100ms – 10000ms depending on average number | |
| 測定電圧 | ||
| ソース抵抗 | 200 Ω | |
| 電圧出力 | Manually turn on or off on front panel, or controlled by built-in timer, or by remote control. | |
| タイミング | Programmable charge time: 0 to 1000s | |
| 放電抵抗 | 2 kΩ | |
| 放電時間 | t = 0.03 x Cx (in μF), when Vtest falls to 1% of the test level. | |
| 測定電圧 | ||
| 範囲 | 10 to 500V, 1V resolution | 10 to 1000V, 1V resolution |
| 確度 | 1% of readout,or ± 1V | |
