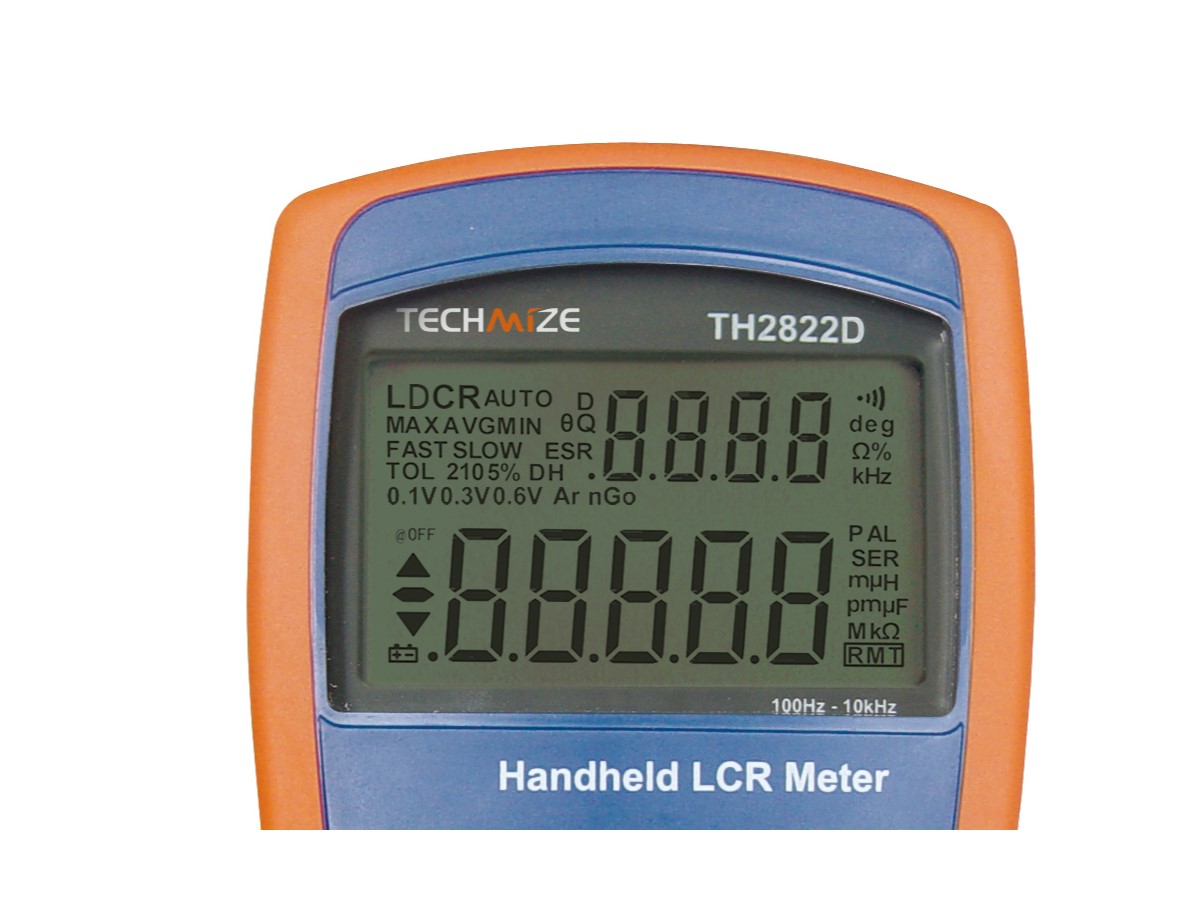

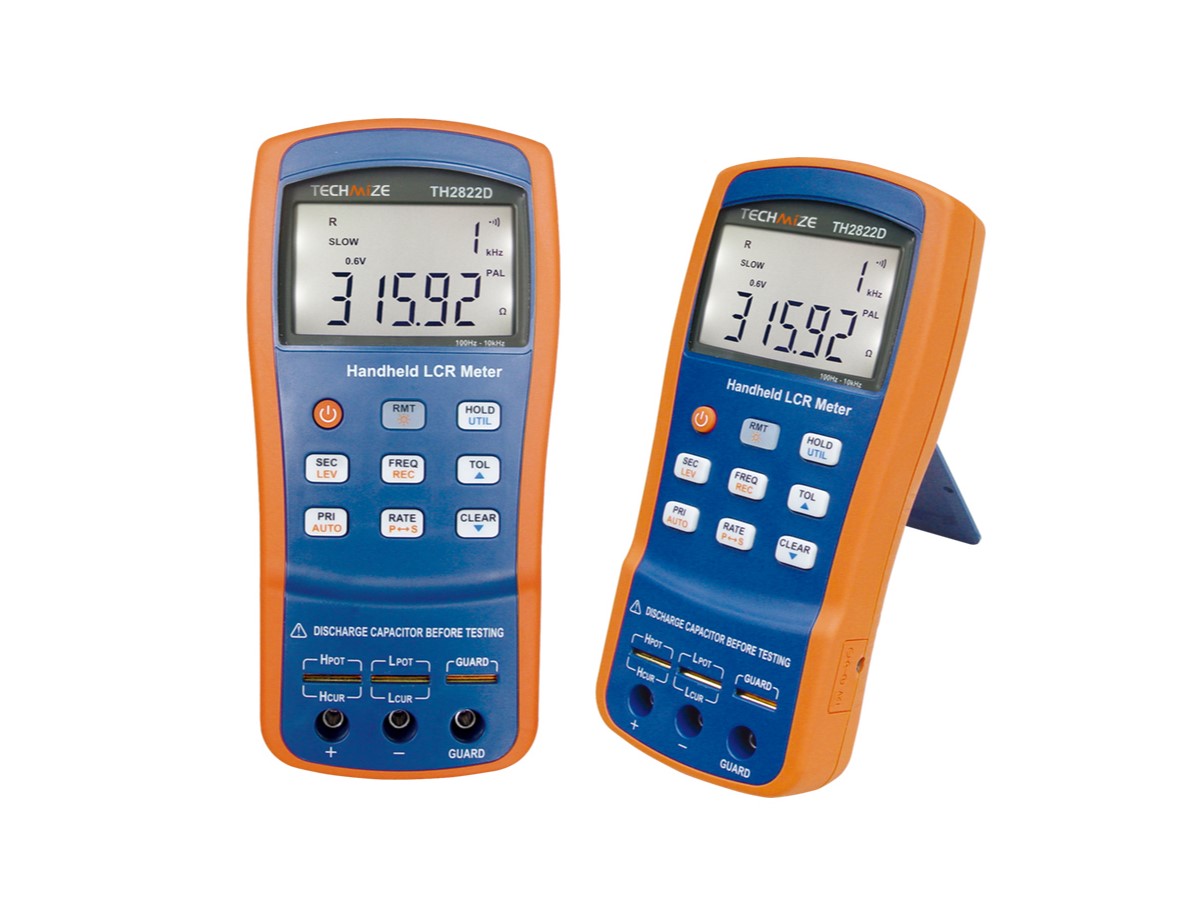

TECHMIZE TH2822シリーズ LCRメーター 100Hz～10kHz
■製品仕様： ハンドヘルド・タイプ、 確度: 0.1%、 テスト周波数: 100Hz, 120Hz, 1kHz, 10kHz、 テスト電圧: 0.3V, 0.6V, 1V、 バックライト付きLCD、 DCR
- 型番
- TH2822D
- メーカー
- TECHMIZE
- シリーズ
- TH2822シリーズ
- カテゴリ
- LCRメーター
特長
- ハンドヘルド・タイプ
- 確度0.1%
- テスト周波数100Hz, 120Hz, 1kHz, 10kHz
- テスト電圧0.3V, 0.6V, 1V
- バックライト付きLCD
- DCR
製品概要
高度なインピーダンステスト技術を備えたTonghuiは、TH2822シリーズハンドヘルドLCRメーターを発表しました。このシリーズは、ベンチLCRメーターと比較して、この業界で最も強力な機能と優れた性能を持っています。同時に、これはTonghuiが受動部品のテスト分野での長年の努力と研究の成果です。
TH2822シリーズは、超低消費電力の設計と高密度のSMD組立技術を採用し、バックライト付きのLCDディスプレイに主要および副次のパラメータを同時に表示できます。二色のシェルは美しく一体成型され、操作も簡単です。テスト周波数は最大で100 kHz、主要パラメータの読み取りは40,000カウントで、損失係数の分解能は0.0001です。受動部品の正確で便利な測定は、さまざまな場面で長時間にわたって行うことができます。異なる市場の需要に応えるために、TH2822D/Eには複数の信号レベルとDCRテスト機能が追加されています。テストの精度は0.1％に達することができます。
USBインターフェースを備えているTH2822シリーズは、PCと便利に通信し、PCから遠隔操作することができます。SMDの増加するテスト要件を満たし、性能と価格の異なるニーズを調整するために、4端子ケルビンテスト用のTH26009CとTH26029Cという2種類のテストピンセットがユーザーの選択肢として利用可能です。
製品紹介
■ 高度なインピーダンステスト技術を備えたTonghuiは、TH2822シリーズハンドヘルドLCRメーターを発表しました。このシリーズは、ベンチLCRメーターと比較して、この業界で最も強力な機能と優れた性能を持っています。同時に、これはTonghuiが受動部品のテスト分野での長年の努力と研究の成果です。
TH2822シリーズは、超低消費電力の設計と高密度のSMD組立技術を採用し、バックライト付きのLCDディスプレイに主要および副次のパラメータを同時に表示できます。二色のシェルは美しく一体成型され、操作も簡単です。テスト周波数は最大で100 kHz、主要パラメータの読み取りは40,000カウントで、損失係数の解像度は0.0,001です。受動部品の正確で便利な測定は、さまざまな場面で長時間にわたって行うことができます。異なる市場の需要に応えるために、TH2822D/Eには複数の信号レベルとDCRテスト機能が追加されています。テストの精度は0.1％に達することができます。
USBインターフェースを備えているTH2822シリーズは、PCと便利に通信し、PCから遠隔操作することができます。SMDの増加するテスト要件を満たし、性能と価格の異なるニーズを調整するために、4端子ケルビンテスト用のTH26009CとTH26029Cという2種類のテストピンセットがユーザーの選択肢として利用可能です。
Specifications
No. | 1 | 2 |
Model | TH2822D | TH2822E |
Principle | Auto balance bridge | |
Test Frequency | 100Hz, 120Hz, 1kHz, 10kHz | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
Test Parameter | |Z|, C, L, R, D, Q, θ, ESR, DCR | |
Accuracy | 0.10% | |
Test Level | 0.3V/0.6V/1V | |
Output Impedance | 100Ω | |
Speed | 250ms | |
Display | LCD Primary-Secondary dual display, with backlight | |
Accessary
Standard | ||||||
Accessories name | Model | |||||

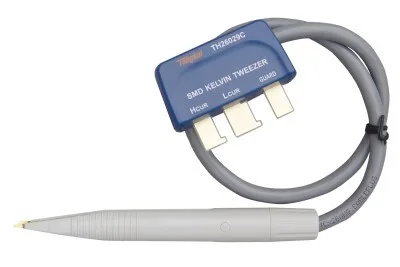

Test Cable | TH26029C |  | ||||

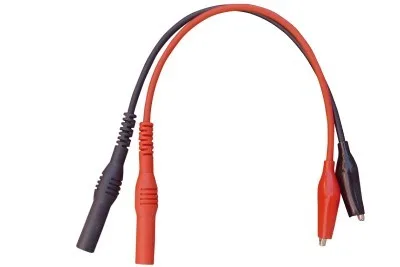

Handheld Meter Test Cable | TH26004F |  | ||||

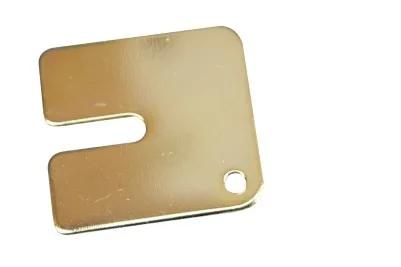

Short circuit | TH26010B |  | ||||
Test Cable | TH26027AS |  | ||||
Optional | ||||||
Accessories name | Model | |||||

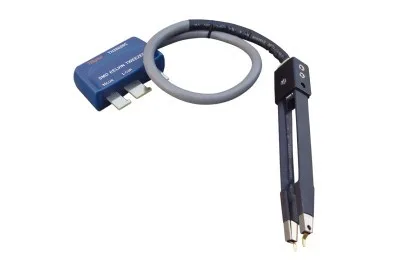

Test Cable | TH26009C |  | ||||
Downloads
製品紹介
■ 高度なインピーダンステスト技術を備えたTonghuiは、TH2822シリーズハンドヘルドLCRメーターを発表しました。このシリーズは、ベンチLCRメーターと比較して、この業界で最も強力な機能と優れた性能を持っています。同時に、これはTonghuiが受動部品のテスト分野での長年の努力と研究の成果です。
TH2822シリーズは、超低消費電力の設計と高密度のSMD組立技術を採用し、バックライト付きのLCDディスプレイに主要および副次のパラメータを同時に表示できます。二色のシェルは美しく一体成型され、操作も簡単です。テスト周波数は最大で100 kHz、主要パラメータの読み取りは40,000カウントで、損失係数の解像度は0.0,001です。受動部品の正確で便利な測定は、さまざまな場面で長時間にわたって行うことができます。異なる市場の需要に応えるために、TH2822D/Eには複数の信号レベルとDCRテスト機能が追加されています。テストの精度は0.1％に達することができます。
USBインターフェースを備えているTH2822シリーズは、PCと便利に通信し、PCから遠隔操作することができます。SMDの増加するテスト要件を満たし、性能と価格の異なるニーズを調整するために、4端子ケルビンテスト用のTH26009CとTH26029Cという2種類のテストピンセットがユーザーの選択肢として利用可能です。
Specifications
No. | 1 | 2 |
Model | TH2822D | TH2822E |
Principle | Auto balance bridge | |
Test Frequency | 100Hz, 120Hz, 1kHz, 10kHz | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
Test Parameter | |Z|, C, L, R, D, Q, θ, ESR, DCR | |
Accuracy | 0.10% | |
Test Level | 0.3V/0.6V/1V | |
Output Impedance | 100Ω | |
Speed | 250ms | |
Display | LCD Primary-Secondary dual display, with backlight | |
Accessary
Standard | ||||||
Accessories name | Model | |||||
Test Cable | TH26029C | | ||||
Handheld Meter Test Cable | TH26004F | | ||||
Short circuit | TH26010B | | ||||
Test Cable | TH26027AS | | ||||
Optional | ||||||
Accessories name | Model | |||||
Test Cable | TH26009C | | ||||
Downloads
規格表
| 型番 | TH2822D | TH2822E |
|---|---|---|
| ディスプレイ | 主・副2段表示のバックライト付き液晶 | |
| 測定パラメータ | |Z|, C, L, R, D, Q, θ, ESR, DCR | |
| テスト周波数 | 100Hz, 120Hz, 1kHz, 10kHz | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| テスト・レベル | 0.3V/0.6V/1V | |
| 測定原理 | Auto balance bridge | |
| 測定時間 | 250ms | |
| 出力インピーダンス | 100Ω | |
| 確度 | 0.10% | |
付属品・オプション
標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | 型名 | |||||
テスト・ケーブル | TH26029C | | ||||
ハンドヘルド・メーター・テスト・ケーブル | TH26004F | | ||||
ショート治具 | TH26010B | | ||||
テスト・ケーブル | TH26027AS | | ||||
オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | 型名 | |||||
テスト・ケーブル | TH26009C | | ||||
