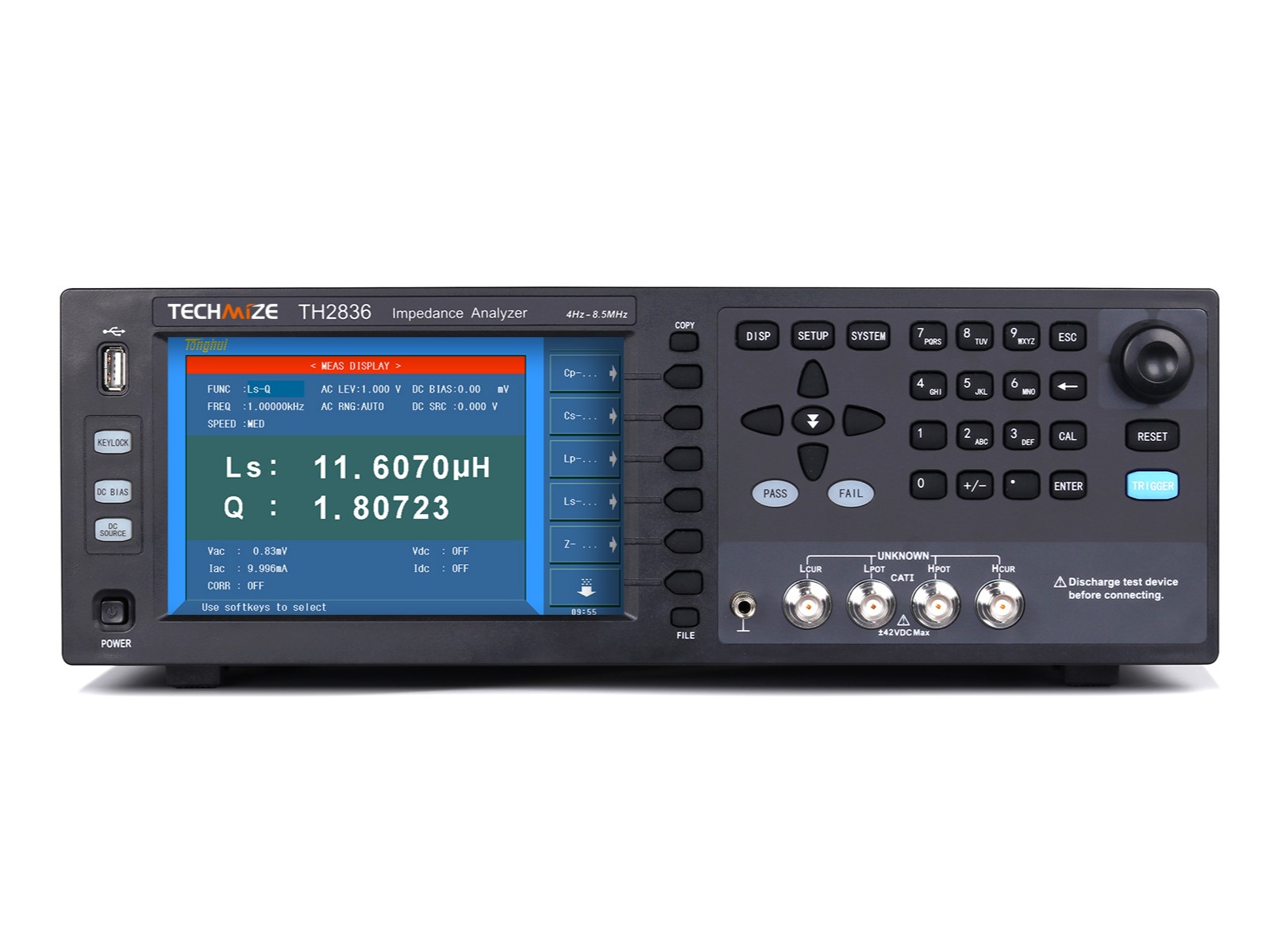

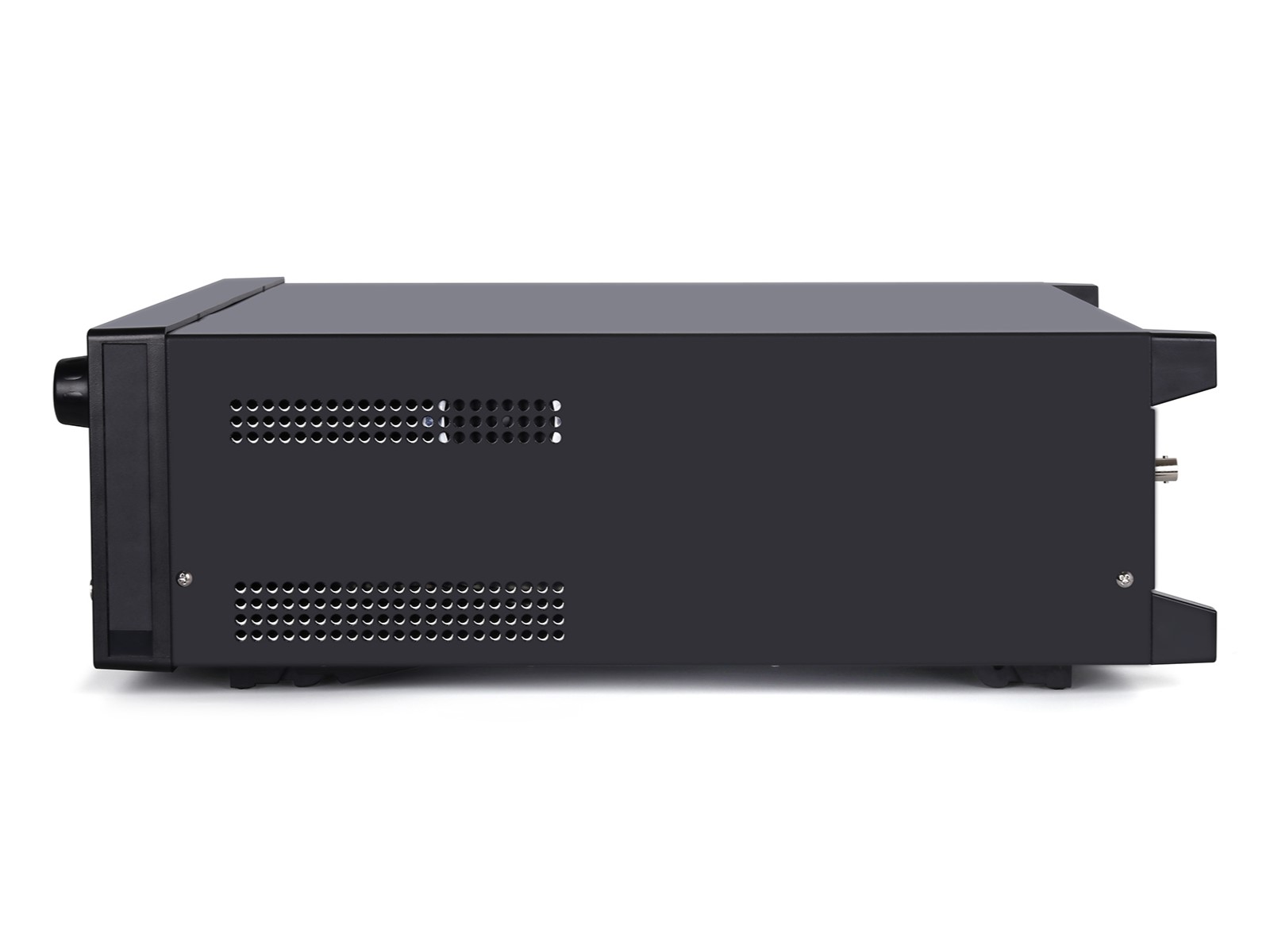

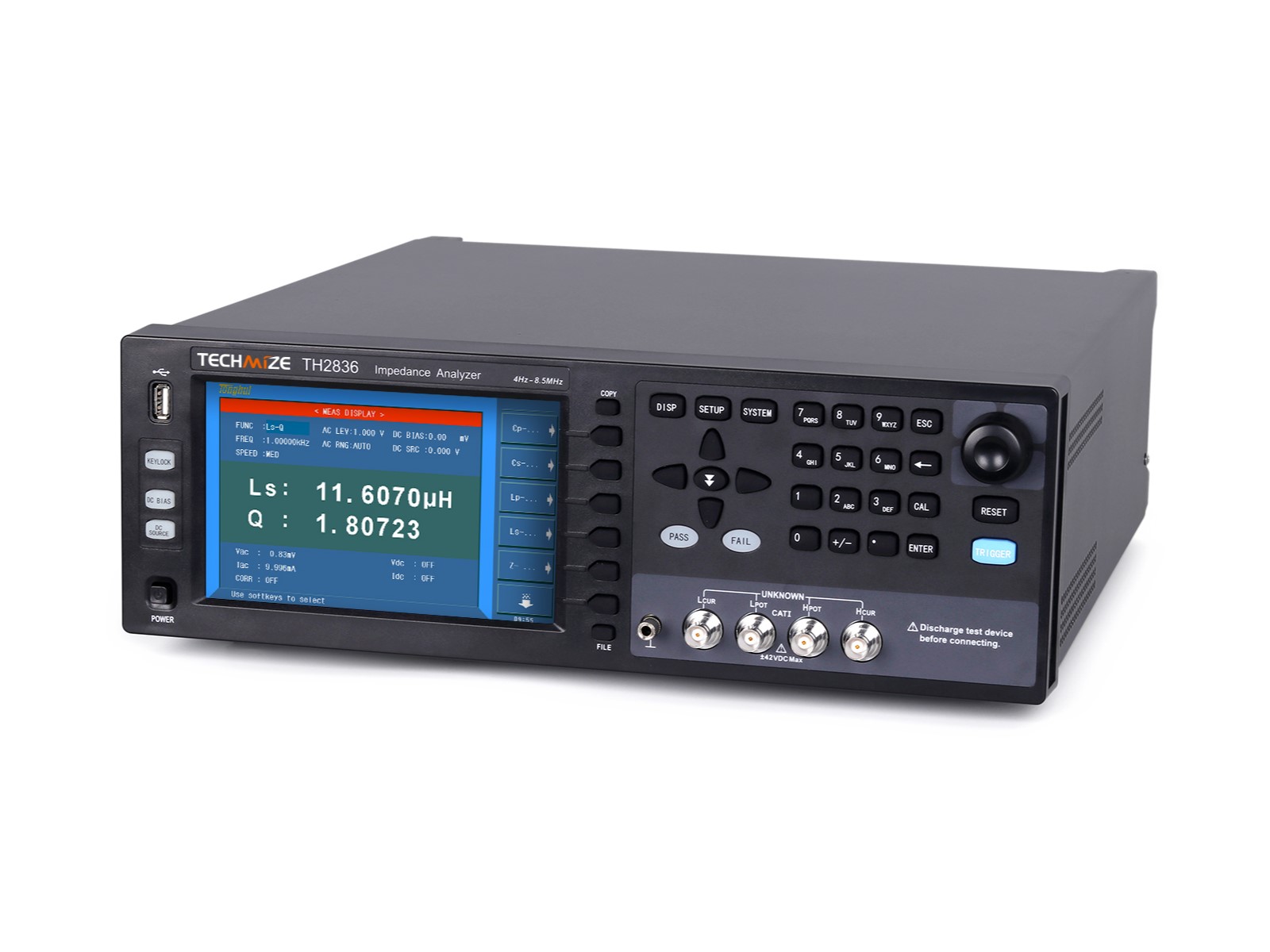

TECHMIZE TH2836 LCRメーター 4Hz～8.5MHz
■製品仕様： 確度: 0.05%、 テスト周波数: 4Hz-8.5MHz、 テスト電圧/電流: 5mV-2Vrms, 50μA-20mA、 DCバイアス: ±10V, ±100mA、 7インチLCD、 高速
- 型番
- TH2836
- メーカー
- TECHMIZE
- シリーズ
- TH2836シリーズ
- カテゴリ
- LCRメーター
特長
- 最高確度0.05%
- テスト周波数4Hz-8.5MHz
- テスト電圧/電流5mV～2Vrms（F≦1MHz）/1Vrms（1MHz＜F）, 50μA～20mA（F≦2MHz）/10mA（2MHz＜F）
- DCバイアス±10V, ±100mA
- 7インチLCD
- 高速
製品概要
■ アプリケーション
パッシブコンポーネントコンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析
半導体コンポーネントLEDドライバ統合回路の寄生パラメータのテストと分析、バラクタのC-VDC特性の分析、トランジスタまたは統合回路の寄生パラメータの分析
その他のコンポーネントプリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価
誘電体材料プラスチック、セラミックスなどの材料の誘電率と損失角の評価
磁性材料フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価
半導体材料半導体材料の誘電率、電気伝導率、およびC-V特性
液晶セル液晶セルの誘電率、弾性定数、およびC-V特性の評価
Specifications
Model | TH2836 | |
Display | 7 inch TFT LCD Display 800×RGB×480 | |
AC Parameters | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac | |
DC Parameters | Rdc, Vdc, Idc | |
Test Frequency | Range | 4Hz-8.5MHz |
Resolution | 1mHz | |
Test Electric Level | AC Voltage | 4Hz-1MHz：5mV-2Vrms |
1MHz-8.5MHz：5mV-1Vrms | ||
Resolution | 100μV | |
AC Current | 4Hz-2MHz：50μA-20mArms | |
2MHz-8.5MHz：50μA-10mArms | ||
Resolution | 1μA | |
DC Voltage | 100mV-2V | |
Resolution | 100μV | |
DC Bias | Voltage | 0V-±10V |
Resolution | 100μV | |
Current | 0mA-±100mA | |
Resolution | 1μA | |
Test terminal configuration | Four-terminal pair | |
Cable Length | 0m, 1m | |
Output Impedance | 100Ω | |
Typical Measurement Time (speed) | Fast: 5.6ms, Medium: 120ms, Slow: 230ms | |
Highest accuracy | 1kHz: 0.05% | |
1MHz: 0.05% | ||
2MHz: 0.1% | ||
5MHz: 0.5% | ||
8.5MHz: 1.0% | ||
Displany Range | a: 10 to the negative 18th power | |
Cs, Cp | ±1.00000aF-999.999EF | |
Ls, Lp | ±1.000000aH-999.999EH | |
D | ±0.00001-9.99999 | |
Q | ±0.01-99999.9 | |
R, Rs, Rp, X, Z, Rdc | ±1.00000aΩ-999.999EΩ | |
G, B, Y | ±1.00000aS-99.9999ES | |
Vdc | ±1.000000aV-999.9999EV | |
Idc | ±1.00000aA-999.999EA | |
θr | ±1.00000rad-3.14159rad | |
θd | ±0.0001deg-180.000deg | |
Δ% | ±0.0001%-999.999% | |
Multifunction List Scan | 10 dots. Parameter: Measurement parameter, test frequency, AcVoltage, AC current, DC Bias voltage and DC Bias current. | |
Graph sweep | Optional | |

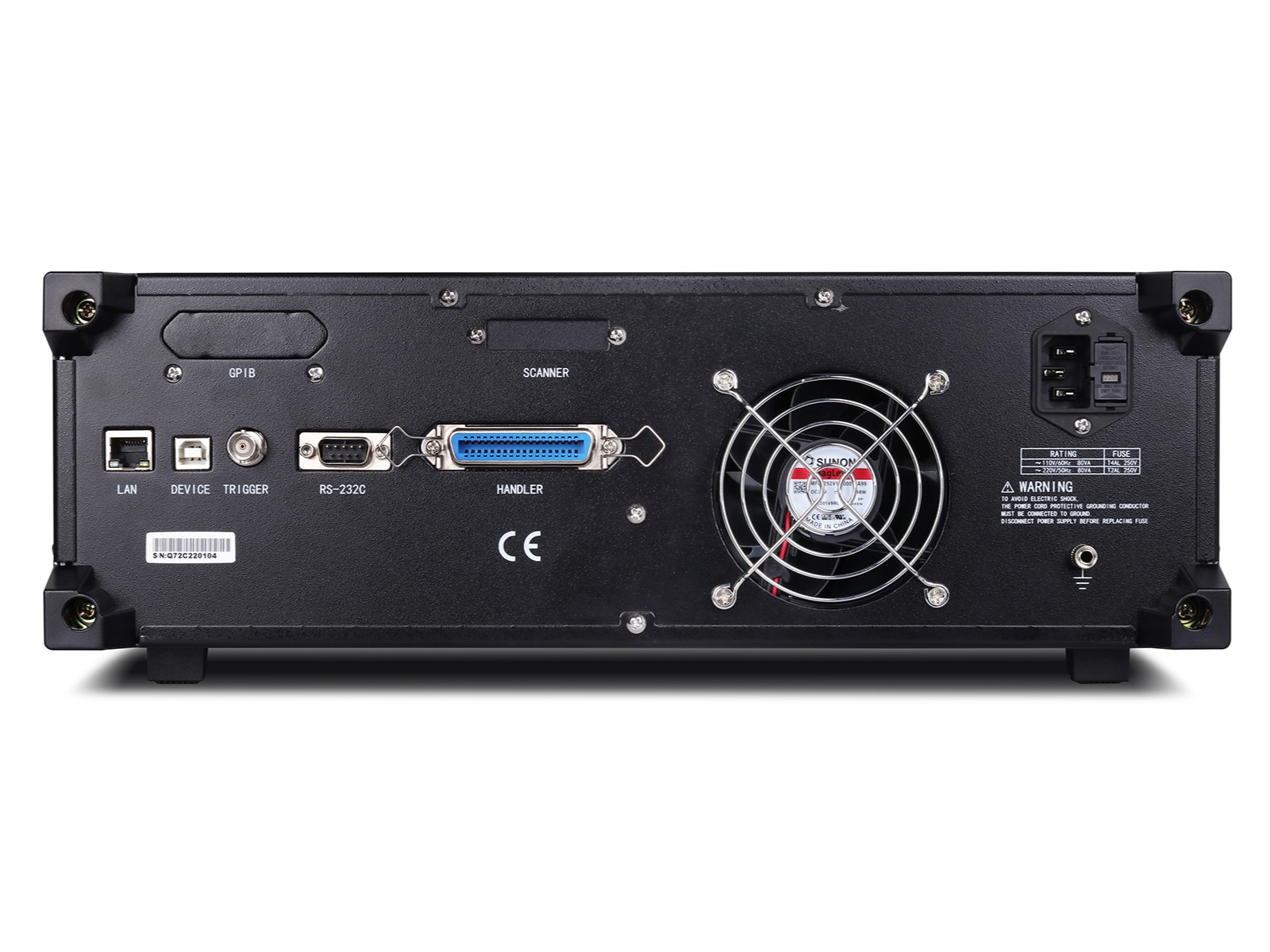

Interface | USB HOST, USB DEVICE, LAN, HANDLER, RS232C, | |
Warm-up time | 60 minutes | |
Input voltage | Optional 100-120VAC/198-242VAC, 47-63Hz | |
Power consumption | 80VA | |
Dimension(WxHxD) | 400x132x425mm | |
Weight | 15kg | |
Accessary
Standard | ||||||
Accessories name | Model | |||||

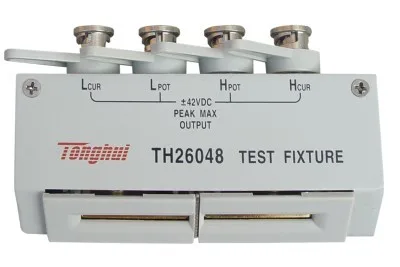

Fixture | TH26048 |  | ||||
Short circuit | TH26010 |  | ||||
Kelvin test lead with box four-terminal insulation and lock | TH26011BS |  | ||||
パッシブコンポーネント
コンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析
半導体コンポーネント
LEDドライバ集積回路の寄生パラメータのテストと分析、バラクタのC-VDC特性の分析、トランジスタまたは集積回路の寄生パラメータの分析
その他のコンポーネント
プリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価
誘電体材料
プラスチック、セラミックスなどの材料の誘電率と損失角の評価
磁性材料
フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価
半導体材料
半導体材料の誘電率、電気伝導率、およびC-V特性
液晶セル
液晶セルの誘電率、弾性定数、およびC-V特性の評価
規格表
| ディスプレイ | 7インチ TFT液晶 800×RGB×480 |
|---|---|
| インターフェース | USB HOST, USB DEVICE, LAN, HANDLER, RS232C, Optional: GPIB |
| 重量 | 15kg |
| 消費電力 | 80VA |
| Δ% | ±0.0001%-999.999% |
| Cs、Cp | ±1.00000aF-999.999EF |
| Ls、Lp | ±1.000000aH-999.999EH |
| G、B、Y | ±1.00000aS-99.9999ES |
| Vdc | ±1.000000aV-999.9999EV |
| Idc | ±1.00000aA-999.999EA |
| θr | ±1.00000rad-3.14159rad |
| テスト周波数 | |
| 範囲 | 4Hz-8.5MHz |
| 分解能 | 1mHz |
| DCバイアス | |
| 電圧 | 0V-±10V |
| 分解能 | 100μV |
| 電流 | 0mA-±100mA |
| 分解能 | 1μA |
| 起動後の暖機時間 | 60 minutes |
| テスト端子 | Four-terminal pair |
| テスト・レベル | |
| AC電圧 | |
| 4Hz-1MHz | 5mV-2Vrms |
| 1MHz-8.5MHz | 5mV-1Vrms |
| 分解能 | 100μV |
| AC電流 | |
| 4Hz-2MHz | 50μA-20mArms |
| 2MHz-8.5MHz | 50μA-10mArms |
| 分解能 | 1μA |
| DC Voltage | 100mV-2V |
| 分解能 | 100μV |
| リスト掃引 | 10ポイント。パラメータ：測定パラメータ、テスト周波数、AC電圧、AC電流、DCバイアス電圧、DCバイアス電流 |
| 最高確度 | |
| 1kHz | 0.05% |
| 1MHz | 0.05% |
| 2MHz | 0.1% |
| 5MHz | 0.5% |
| 8.5MHz | 1.0% |
| ACパラメータ | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac |
| DCパラメータ | Rdc, Vdc, Idc |
| 表示範囲 | |
| a | 1×10-18 |
| E | 1×1018 |
| トレース掃引 | オプション |
| ケーブル長 | 0m, 1m |
| 寸法 (W x H x D) | 400x132x425mm |
| D | ±0.00001-9.99999 |
| Q | ±0.01-99999.9 |
| θd | ±0.0001deg-180.000deg |
| 測定時間（代表値） | |
| Fast | 5.6ms |
| Medium | 120ms |
| Slow | 230ms |
| 出力インピーダンス | 100Ω |
| 電源 | Optional 100-120VAC/198-242VAC, 47-63Hz |
| R, Rs, Rp, X, Z, RDC | ±1.00000aΩ-999.999EΩ |
付属品・オプション
標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | 型名 | |||||
テスト・フィクスチャ | TH26048 | | ||||
ショート治具 | TH26010 | | ||||
ケルビン・テストリード・テスト・フィクスチャ | TH26011BS | | ||||
