遠隔電極における高速容量測定とデータ伝送ソリューション

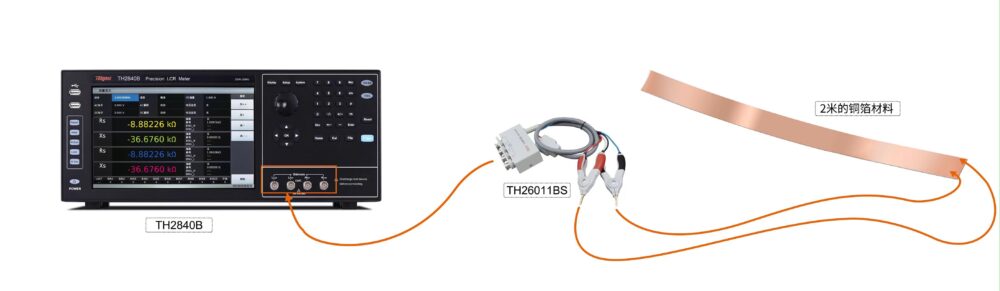

被測定対象は長さ2メートルの銅箔材料であり、その一端を測定器に接続し、もう一端の容量値を高速かつ高精度で測定し、そのデータをリアルタイムで測定器側に伝送する必要があります。

このように測定対象が長距離にわたる場合、寄生容量やインダクタンスなどの影響により、測定結果に誤差が生じやすくなります。

TECHMIZEのTH2840BTH2840BTECHMIZE TH2840シリーズ LCRメーター 20Hz～2MHz1,375,000円〜税込詳しく見る 高速自動バランスブリッジは、こうした課題に対して最適な解決策を提供します。

■ ソリューション概要

測定対象： 長さ2メートルの銅箔材料

測定項目： 端子間の静電容量（Capacitance）

■ 測定要件：

測定条件： 周波数1MHz、信号電圧1Vでの容量測定

測定速度： 毎秒1600回以上のデータサンプリング

測定精度： 高感度・高分解能を要する高精度測定

■ 採用機器：TH2840B 自動バランス型LCRメーター

広帯域測定範囲： 20Hz〜2MHz

高周波精度： 測定周波数精度 ±0.01%

高速測定性能： デュアルCPUアーキテクチャにより、最大1800回/秒の高速測定が可能

測定構成： 4端子測定方式を採用し、長距離伝送による誤差を最小限に抑制

高安定性・高再現性： 長時間の連続運用でも信頼性の高いデータ取得が可能

TH2840Bは、高速性・高精度・高安定性を兼ね備えた次世代LCRメーターであり、リモート接続された長尺部材の電気特性評価において理想的な選択肢となります。
