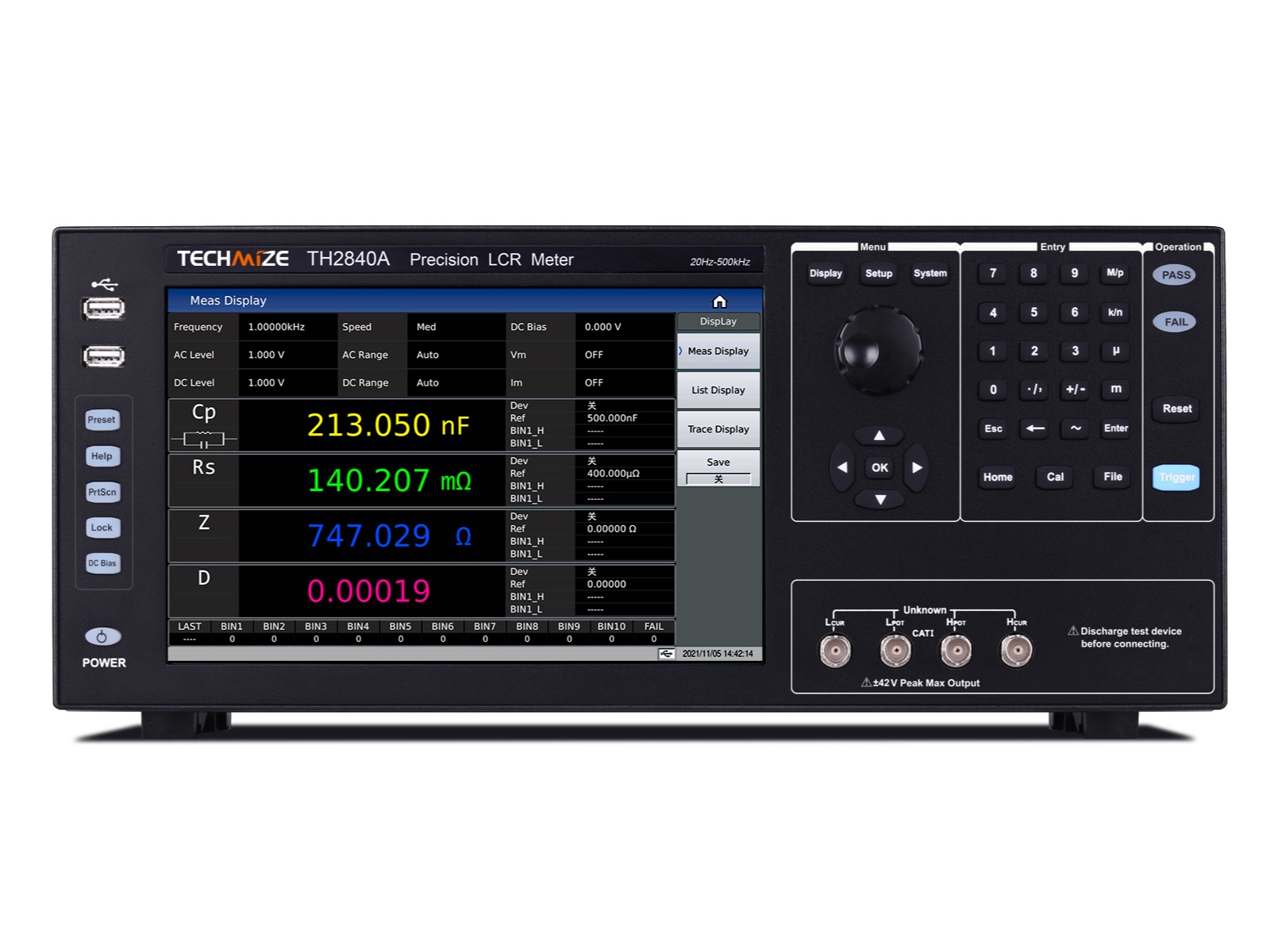

| ディスプレイ | 10.1″Touch Screen |
|---|
| アスペクト比 | 16:9 |
|---|
| 解像度 | 1280×RGB×800 |
|---|
| インターフェース | |
|---|
| USBホスト | USB HOSTポート×2。マウスとキーボードを同時に接続可能（USBメモリは同時に1本のみ） |
|---|
| USBデバイス | USBデバイスポート：小型Bタイプ（4接点）。USB TMC-USB488およびUSB2.0準拠。外部コントローラ接続用 |
|---|
| LAN | 10/100M Ethernet adaptive |
|---|
| ハンドラー | ビン信号出力用 |
|---|
| 外部DCバイアス・コントロール | Support TH1778A |
|---|
| RS232C | Standard 9-pin, cross |
|---|
| RS485 | 改造対応、または外付けのRS232-RS485変換モジュールで対応 |
|---|
| 消費電力 | 130VA以下 |
|---|
| レンジ | |
|---|
| LCR | 100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ |
|---|
| Rdc | 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ |
|---|
| Δ% | ±（0.000%-999.9%） |
|---|
| Cs、Cp | 0.00001pF-9.99999F |
|---|
| Ls、Lp | 0.00001μH-99.9999kH |
|---|
| G、B、Y | 0.00001μs-99.9999S |
|---|
| Vdc | ±0V-±999.999V |
|---|
| Idc | ±0A-±999.999A |
|---|
| θr | -3.14159-3.14159 |
|---|
| 測定時間 (ms) | |
|---|
| Fast+ | 0.56ms |
|---|
| Fast | 3.3ms |
|---|
| Middle | 90ms |
|---|
| Slow | 220ms |
|---|
| DCバイアス | |
|---|
| 電圧 | 0V-±40V |
|---|
| 確度 | |
|---|
| AC=<2V | 1%× Set Value+5mV |
|---|
| AC>2V | 2%×Set Value+8mV |
|---|
| 分解能 | |
|---|
| 電圧 | |
|---|
| 0V-1V | 1mV |
|---|
| ±1V- ±40V | 10mV |
|---|
| 電流 | |
|---|
| 0mA-10mA | 10μA |
|---|
| 10mA-100mA | 100μA |
|---|
| 電流 | 0mA-±100mA |
|---|
| 補正機能 | OPEN, SHORT, LOAD |
|---|
| 起動後の暖機時間 | 60 Minutes |
|---|
| 偏差測定機能 | 公称値からの絶対偏差Δ、公称値からの百分率偏差Δ% |
|---|
| キーボード・ロック | 前面パネルのキーロック対応（その他機能は拡張予定） |
|---|
| テスト端子 | Four Terminal Pair |
|---|
| データ・キャッシュ | 測定結果201件を一括読み出し可能 |
|---|
| コンパレーター | |
|---|
| Bin | 10Bin, PASS, FAIL |
|---|
| Bin偏差設定 | 偏差値、百分率偏差、オフ |
|---|
| Binモード | Tolerance, continuous |
|---|
| Binカウント | 0-99999 |
|---|
| 識別 | 各ファイルに最大4つのパラメータ上下限を設定できます。4つの測定結果がすべて設定範囲内なら該当ファイル番号を表示し、最大ファイル番号の範囲を超えるとFAILを表示します。上下限のないパラメータは自動的に無視されます |
|---|
| PASS/FAIL表示 | Bin1〜10に該当すると前面パネルのPASSランプ、それ以外はFAILランプが点灯 |
|---|
| テスト・レベル | |
|---|
| AC電圧 | 5mVrms-20Vrms | — |
|---|
| F≤1MHz | — | 5mVrms-20Vrms |
|---|
| F＞1MHz | — | 5mVrms-15Vrms |
|---|
| 確度 | |
|---|
| AC≤2Vrms | ±（10%×設定値+2mV） |
|---|
| AC＞2Vrms | ±（10%×Set Value+5mV） |
|---|
| 分解能 | |
|---|
| 5mVrms-0.2Vrms | 1mVrms |
|---|
| 0.2Vrms-0.5Vrms | 1mVrms |
|---|
| 0.5Vrms-1Vrms | 1mVrms |
|---|
| 1Vrms-2Vrms | 10mVrms |
|---|
| 2Vrms-5Vrms | 10mVrms |
|---|
| 5Vrms-10Vrms | 10mVrms |
|---|
| 10Vrms-20Vrms | 10mVrms |
|---|
| AC電流 | 50μArms-100mArms |
|---|
| 分解能 (100Ω内部抵抗) | |
|---|
| 50μArms-2mArms | 10μArms |
|---|
| 2mArms-5mArms | 10μArms |
|---|
| 5mArms-10mArms | 10μArms |
|---|
| 10mArms-20mArms | 100μArms |
|---|
| 20mArms-50mArms | 100μArms |
|---|
| 50mArms-100mArms | 100μArms |
|---|
| リスト掃引 | |
|---|
| ポイント数 | 201ポイント。ポイントごとにアベレージ回数を設定でき、個別に選別可能 |
|---|
| パラメータ | テスト周波数、AC電圧、AC電流、DCバイアス電圧、DCバイアス電流（100mA）、DCバイアス電流（2A） |
|---|
| トリガ・モード | |
|---|
| シーケンス（SEQ） | 1回のトリガで全掃引ポイントを測定し、/EOM/INDEXは1回のみ出力 |
|---|
| Step STEP | Perform a sweep point measurement each time it is triggered, and each
point outputs /EOM/INDEX, but the list sweep comparator result is only output at the last /EOM |
|---|
| そのほかの特徴 | 1. 掃引パラメータ・テストパラメータの一括コピー機能
2. 掃引ポイントごとに遅延時間を設定可能 |
|---|
| コンパレーター機能 | 掃引ポイントごとに最大4つのテストパラメータを測定し、各パラメータに上下限を設定できます。全パラメータが範囲内ならPASS、そうでなければFAILを出力します（上下限未設定の場合は判定しません） |
|---|
| 測定等価回路 | Series, Parallel |
|---|
| 最高確度 | 0.05%（詳細は取扱説明書参照） |
|---|
| テスト・ケーブル長 | 0m、1m |
|---|
| レンジ選択 | AUTO, HOLD |
|---|
| アベレージング | 1〜255 |
|---|
| トレース掃引 | |
|---|
| ポイント数 | 51, 101, 201, 401, 801 Optional |
|---|
| 測定結果 | 各パラメータの極値と、カーソル位置の掃引パラメータ値および対応するテストパラメータ値 |
|---|
| トレース数 | テストパラメータを1〜4つ任意に選択でき、掃引カーブは1画面・2画面・4画面に分割表示できます |
|---|
| 表示範囲 | リアルタイム自動／固定 |
|---|
| 座標軸 | Logarithmic, linear |
|---|
| 掃引パラメータ | 周波数、AC電圧、AC電流、DCバイアス電圧／DCバイアス電流（100mA）／DCバイアス電流（2A） |
|---|
| トリガ・モード | |
|---|
| シングル | 1回のトリガで開始から終了までの掃引を実行し、次のトリガで新しい掃引を開始します |
|---|
| 連続 | 開始ポイントから終了ポイントまでを無限ループで掃引 |
|---|
| 測定結果のセーブ | Graphics, files |
|---|
| 周波数 | |
|---|
| 範囲 | 20Hz-500kHz | 20Hz-2MHz |
|---|
| 確度 | 0.01% |
|---|
| 分解能 | |
|---|
| 20.0000Hz-99.9999Hz | 0.1mHz |
|---|
| 100.000Hz-999.999Hz | 1mHz |
|---|
| 1.00000kHz-9.99999kHz | 10mHz |
|---|
| 10.0000kHz-99.9999kHz | 100mHz |
|---|
| 100.000kHz-999.999kHz | 1Hz |
|---|
| 1.00000MHz-2.00000MHz | 10Hz |
|---|
| D | 0.00001-9.99999 |
|---|
| Q | 0.00001-99999.9 |
|---|
| θd | -179.999°-179.999° |
|---|
| ACテスト信号モード | |
|---|
| 規定値 (ALC OFF) | |
|---|
| 電圧 | テスト端子開放時のHcur電圧を設定値とする |
|---|
| 電流 | テスト端子短絡時にHcurから流れる電流を設定値とする |
|---|
| コンスタント (ALC ON) | |
|---|
| 電圧 | DUTにかかる電圧を設定値に保つ |
|---|
| 電流 | DUTに流れる電流を設定値に保つ |
|---|
| RDCテスト | |
|---|
| 電圧 | 100mV-20V |
|---|
| 分解能 | |
|---|
| 電圧 | |
|---|
| 0V-1V | 1mV |
|---|
| 1V-20V | 10mV |
|---|
| 電流 | |
|---|
| 0mA-10mA | 10μA |
|---|
| 10mA-100mA | 100μA |
|---|
| 電流 | 0mA-100mA |
|---|
| ビルトイン電流ソース | |
|---|
| 電流 | 0mA-2A |
|---|
| 確度 | I>5mA ±（2%×Set Value+2mA） |
|---|
| 分解能 | 1mA |
|---|
| 寸法 (WxHxD) mm | 430x177x265 |
|---|
| 重量 (kg) | 11kg |
|---|
| セーブ/リコール | |
|---|
| 内部 | 約100MBの不揮発メモリにテスト設定ファイルを保存 |
|---|
| 外部USB | テスト設定ファイル、画面キャプチャ、記録ファイル |
|---|
| パラメータ | |
|---|
| テスト・モード | Four Parameter Selectable |
|---|
| AC | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
|---|
| DC | RDC, VDC, IDC |
|---|
| 出力インピーダンス | |
|---|
| 30Ω | ±4%@1kHz |
|---|
| 100Ω | ±2%@1kHz |
|---|
| 電源 | 100-120VAC/198-242VAC Option, 47-63Hz |
|---|
| R, Rs, Rp, X, Z, RDC | 0.001mΩ-99.9999MΩ |
|---|
