ラインナップ

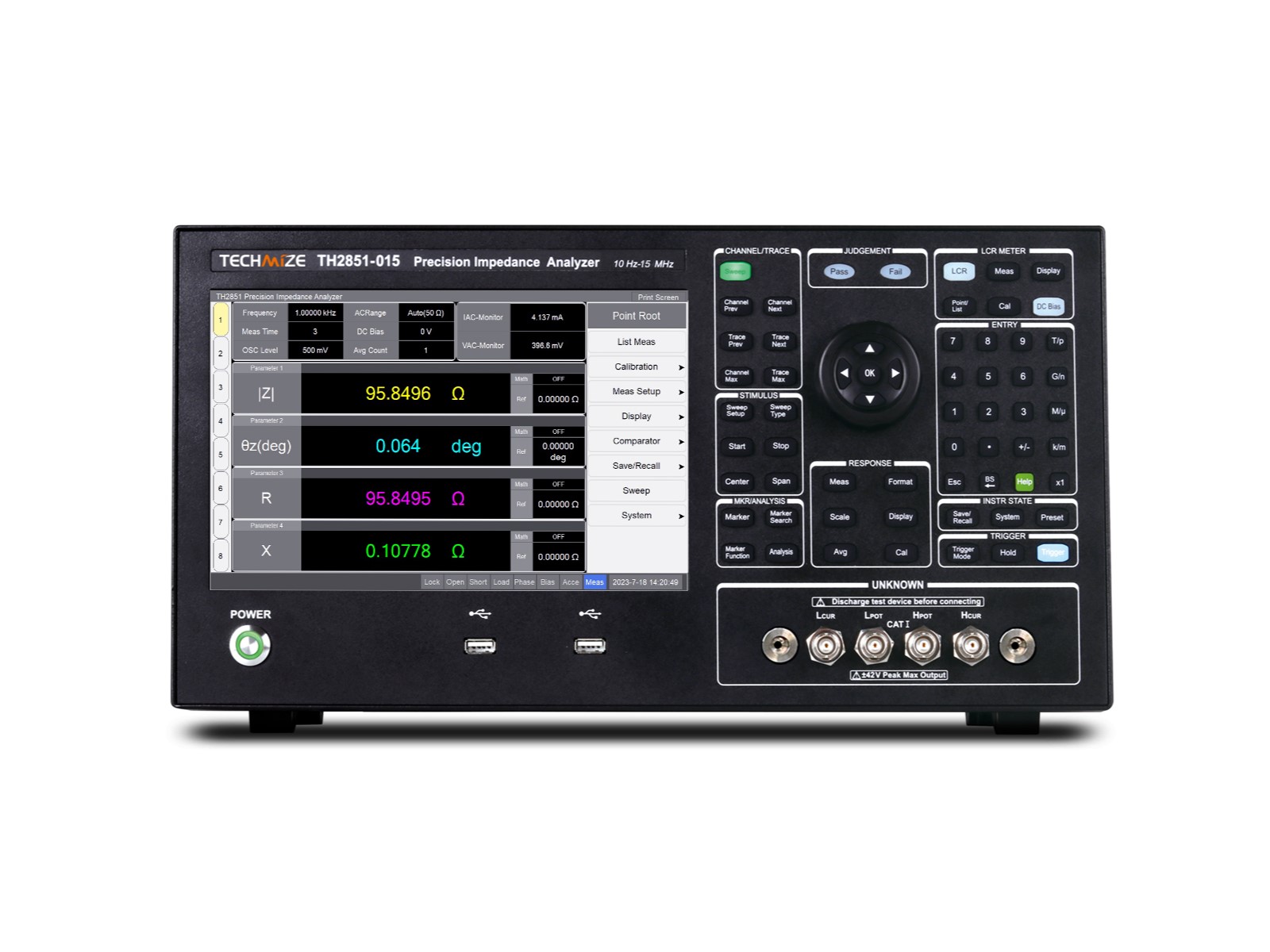

TH2851-015TECHMIZE TH2851シリーズ インピーダンス・アナライザ 10Hz～15MHz4,884,000円
TH2851-030TECHMIZE TH2851シリーズ インピーダンス・アナライザ 10Hz～30MHz6,534,000円
TH2851-050TECHMIZE TH2851シリーズ インピーダンス・アナライザ 10Hz～50MHz7,865,000円
TH2851-080TECHMIZE TH2851シリーズ インピーダンス・アナライザ 10Hz～80MHzお問い合わせ- TH2851-130TECHMIZE TH2851シリーズ インピーダンス・アナライザ 10Hz～130MHz10,659,000円
規格表
| 型番 | TH2851-015 | TH2851-030 | TH2851-050 | TH2851-080 | TH2851-130 |
|---|---|---|---|---|---|
| ディスプレイ | 10.1インチ TFT LCD（1280×RGB×800）、静電容量式タッチスクリーン | — | 10.1インチ TFT LCD（1280×RGB×800）、静電容量式タッチスクリーン | ||
| インターフェース | RS232C，USB HOST、USB DEVICE、LAN、GPIB、HANDLER、VGA、HDMI | — | RS232C，USB HOST、USB DEVICE、LAN、GPIB、HANDLER、VGA、HDMI | ||
| 重量 | 14.5kg | — | 14.5kg | ||
| 消費電力 | 最大150VA | — | 最大150VA | ||
| Δ% | ±0.0001% - 999.999% | — | ±0.0001% - 999.999% | ||
| 基本確度 | 0.08% | ||||
| Cs、Cp | ±1.00000 aF - 999.999 EF | — | ±1.00000 aF - 999.999 EF | ||
| Ls、Lp | ±1.00000 aH - 999.999 EH | — | ±1.00000 aH - 999.999 EH | ||
| G、B、Y | ±1. 00000 aS - 999.999 ES | — | ±1. 00000 aS - 999.999 ES | ||
| Vdc | ±1.00000 aV - 999.999 EV | — | ±1.00000 aV - 999.999 EV | ||
| Idc | ±1.00000 aA - 999.999 EA | — | ±1.00000 aA - 999.999 EA | ||
| θr | ±1.00000 a rad - 3.14159 rad | — | ±1.00000 a rad - 3.14159 rad | ||
| テスト周波数 | 10Hz-15MHz | 10Hz-30MHz | 10Hz-50MHz | 10Hz-80MHz | 10Hz-130MHz |
| DCバイアス | |||||
| 電圧 | 0V - ±40V | 0V to +/-40V | 0V - ±40V | ||
| 電圧分解能 | 1mV | — | 1mV | ||
| 電流 | 0mA - ±100mA | 0mA to +/-100mA | 0mA - ±100mA | ||
| 電流分解能 | 40μA | — | 40μA | ||
| AC測定パラメータ | Cp/Cs、Lp/Ls、Rp/Rs、複素Z、|Z|、複素Y、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | — | Cp/Cs、Lp/Ls、Rp/Rs、複素Z、|Z|、複素Y、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | ||
| DC測定パラメータ | VDC、IDC、DCR | — | VDC、IDC、DCR | ||
| テスト端子構成 | 4端子対 | — | 4端子対 | ||
| 典型測定時間（速度） | |||||
| 5段階 | 1（高速）- 5（高精度） | — | 1（高速）- 5（高精度） | ||
| 1 | 2.5ms | — | 2.5ms | ||
| 2 | 10ms | — | 10ms | ||
| 3 | 40ms | — | 40ms | ||
| 4 | 80ms | — | 80ms | ||
| 5 | 400ms （通信時間を除く算術平均、周波数によって変動） | — | 400ms （通信時間を除く算術平均、周波数によって変動） | ||
| 最高精度 | |||||
| 1kHz | 0.08% | — | 0.08% | ||
| 1MHz | 0.08% | — | 0.08% | ||
| 2MHz | 0.5% | — | 0.5% | ||
| 10MHz | 1% | — | 1% | ||
| 130MHz | 5.0% | — | 5.0% | ||
| 測定表示範囲 | a 1×10-18； E 1×1018 | — | a 1×10-18； E 1×1018 | ||
| R、Rs、Rp、X、Z | ±1.00000 aΩ - 999.999 EΩ | — | ±1.00000 aΩ - 999.999 EΩ | ||
| 多機能パラメータ リストスキャン | 最大1601点、各点で平均回数設定可能、各点ごとに個別選別可能 スキャンパラメータ：測定パラメータ、周波数、AC電圧、AC電流、DCバイアス電圧、DCバイアス電流 | — | 最大1601点、各点で平均回数設定可能、各点ごとに個別選別可能 スキャンパラメータ：測定パラメータ、周波数、AC電圧、AC電流、DCバイアス電圧、DCバイアス電流 | ||
| 等価回路解析 | |||||
| 3素子モデル | 4種類 | — | 4種類 | ||
| 4素子モデル | 3種類 | — | 3種類 | ||
| 水晶発振子解析 | 対応可能 | — | 対応可能 | ||
| 曲線トレース比較 | 対応可能 | — | 対応可能 | ||
| ソーティング | |||||
| LCRモード | 10レベル | — | 10レベル | ||
| スキャンモード | カーブ毎に個別ソート | — | カーブ毎に個別ソート | ||
| ウォームアップ時間 | 60分 | — | 60分 | ||
| 入力電圧 | 100-120VAC / 198-242VAC、 47-63Hz | — | 100-120VAC / 198-242VAC、 47-63Hz | ||
| AC信号 | |||||
| 電圧 | 5mVrms to 2Vrms | ||||
| 電流 | 50μArms to 20mArms | ||||
| 周波数 | |||||
| 範囲 | 10Hz - 15MHz | 10Hz - 30MHz | 10Hz - 50MHz | — | 10Hz - 130MHz |
| 最高分解能 | 1mHz | — | 1mHz | ||
| 周波数相対誤差 | ≤±0.007% | — | ≤±0.007% | ||
| テストレベル | |||||
| AC電圧 | 5mV - 2Vrms | — | 5mV - 2Vrms | ||
| 分解能 | 1mV | — | 1mV | ||
| AC電流 | 50μA - 20mArms | — | 50μA - 20mArms | ||
| 分解能 | 10μA | — | 10μA | ||
| D | ±0.00001 - 9.99999 | — | ±0.00001 - 9.99999 | ||
| Q | ±0.01 - 9999.99 | — | ±0.01 - 9999.99 | ||
| θd | ±0.0001 deg - 180.000 deg | — | ±0.0001 deg - 180.000 deg | ||
| グラフィックスキャン | |||||
| パラメータ | 周波数、ACV、ACI、DCV、DCI | — | 周波数、ACV、ACI、DCV、DCI | ||
| タイプ | 対数、線形、周波数分割 | — | 対数、線形、周波数分割 | ||
| 点数 | 2-1601 | — | 2-1601 | ||
| チャネル数 | 4 | — | 4 | ||
| カーブ数 | 4本/チャネル | — | 4本/チャネル | ||
| 分割表示 | 14種類の分割方式、最大16本のカーブ | — | 14種類の分割方式、最大16本のカーブ | ||
| 寸法（WxHxD, mm） | 428x220x325 | — | 428x220x325 | ||
| 出力インピーダンス | 25Ω/100Ω | — | 25Ω/100Ω | ||
よくある質問
QTECHMIZE製品は購入時の校正書類対応可能ですか？
ATECHMIZE製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
