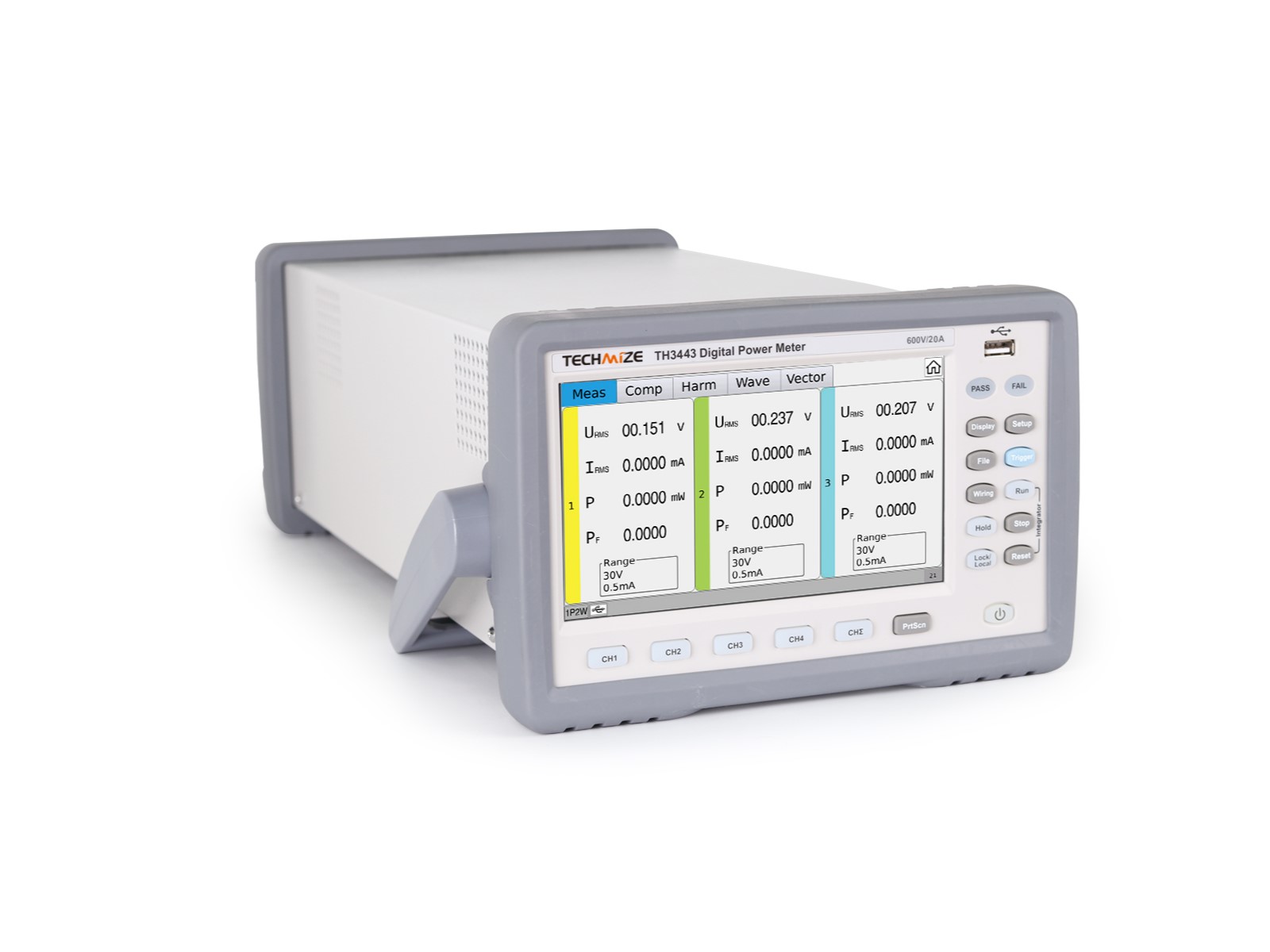

TECHMIZE TH3443 電力計 3ch、20A
■製品仕様： 3チャンネル、 AC/DC: 1-600V/1μA-20A、 確度: 0.15%、 周波数帯域: 100kHz、 7インチ・タッチスクリーン、 波形表示、 高調波解析、 高調波ヒストグラム、 積分、 微小電流
- 型番
- TH3443
- メーカー
- TECHMIZE
- シリーズ
- TH343X/TH344Xシリーズ
- カテゴリ
- 電力計
特長
- 3チャンネル
- AC/DC1-600V/0.1mA-20A
- 確度0.15%readings+0.2%range
- 周波数帯域100kHz

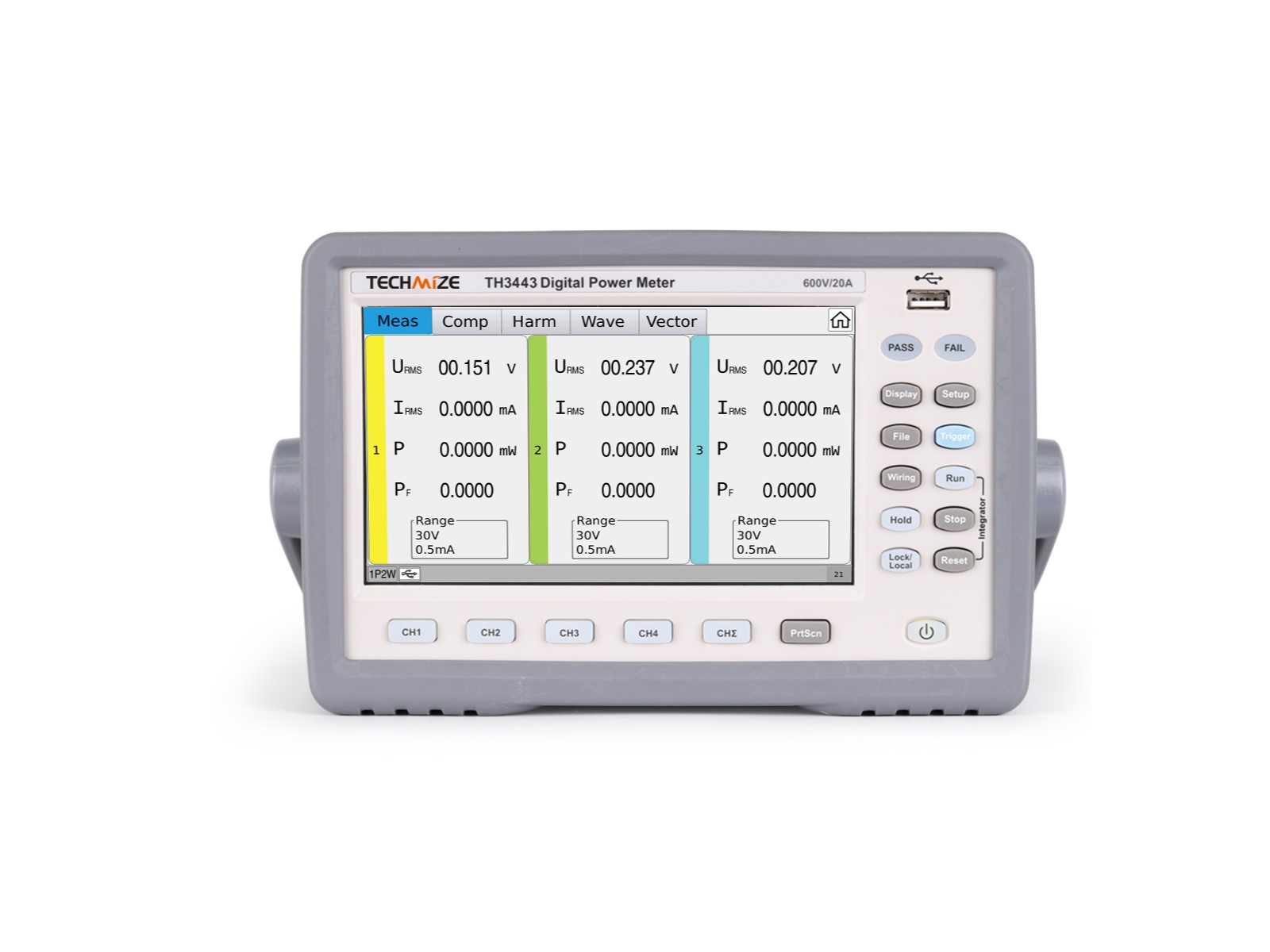

- 7インチ・タッチスクリーン
- 波形表示
- 高調波解析
- 高調波ヒストグラム
- 積分
- 微小電流
製品概要
TH343X/TH344Xシリーズは、AC/DCの電気パラメータを総合的に測定するデジタル電力計です。基本確度は0.15%、電圧1V〜600V、周波数はDC/0.1Hz〜100kHzに対応します。チャンネル数は1ch・3ch・4chから選べます。
電流と電力の範囲は機種により異なります。TH3431/TH3433/TH3434は電流0.01mA〜2A・電力0.01mW〜1.2kW、TH3441/TH3443/TH3444は電流0.1mA〜20A・電力0.1mW〜12kWです。
7インチのカラータッチスクリーンと組み込みOSを搭載し、高調波解析、波形表示、ベクトル解析、電力量測定に対応します。測定データはUSBメモリ（FAT形式）へ記録でき、8チャンネルのコンパレータ出力によりライン上での合否判定にも使えます。
モーター、トランスフォーマー
モーター・変圧器のAC/DC電気パラメータ測定と効率評価
電子製品の設計
電源装置、インバータ、家電製品の消費電力・高調波の評価
そのほかの分野
照明、航空宇宙・防衛、ネットワーク通信、オーディオ・ビデオ機器、監視機器など、AC/DC電力測定を必要とする各分野
電源クラスのデバイス
AC電源、DC電源、リニア電源、スイッチング電源、インバーターなどの電源出力装置の電気パラメータのテストおよび分析
負荷装置
各種家電製品、産業用機器、さまざまな電子負荷およびその他の電気機器の電気パラメータのテストおよび分析
アプリケーション
■ モーター、トランスフォーマー
■ 電子製品の設計
■ 照明
■ 航空宇宙および軍事産業
■ ネットワーク通信
■ オーディオおよびビデオ機器
■ 監視機器
■ 電源クラスのデバイス
AC電源、DC電源、リニア電源、スイッチング電源、インバーターなどの電源出力装置の電気パラメータのテストおよび分析
■ 負荷装置
各種家電製品、産業用機器、さまざまな電子負荷およびその他の電気機器の電気パラメータのテストおよび分析
Specifications
Model | TH3431 | TH3433 | TH3434 | TH3441 | TH3443 | TH3444 |
Channel | 1 | 3 | 4 | 1 | 3 | 4 |
Voltage | 1-600V | |||||
Current | 0.1μA-2A | 1μA-20A | ||||
Accuracy | 0.10% | |||||
Frequency Range | DC/0.1Hz-1000kHz | |||||
AC/DC | √ | |||||
Harmonic Analysis | √ | |||||
Electrical Energy | √ | |||||
Waveform | √ | |||||
Histogram | √ | |||||
vector analysis | √ | |||||
Downloads
Specification of TH333X, TH344X Series.pdf |
