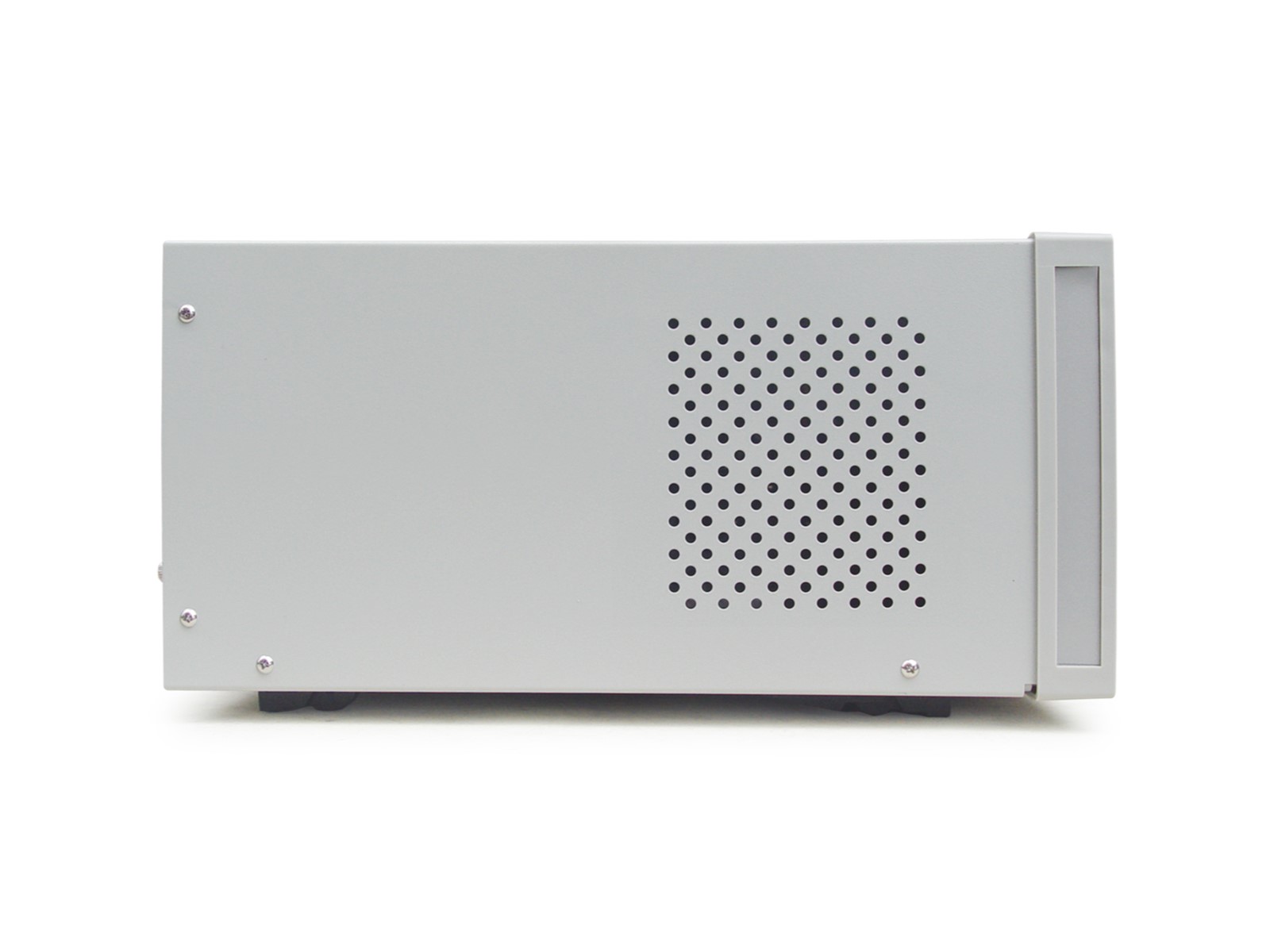

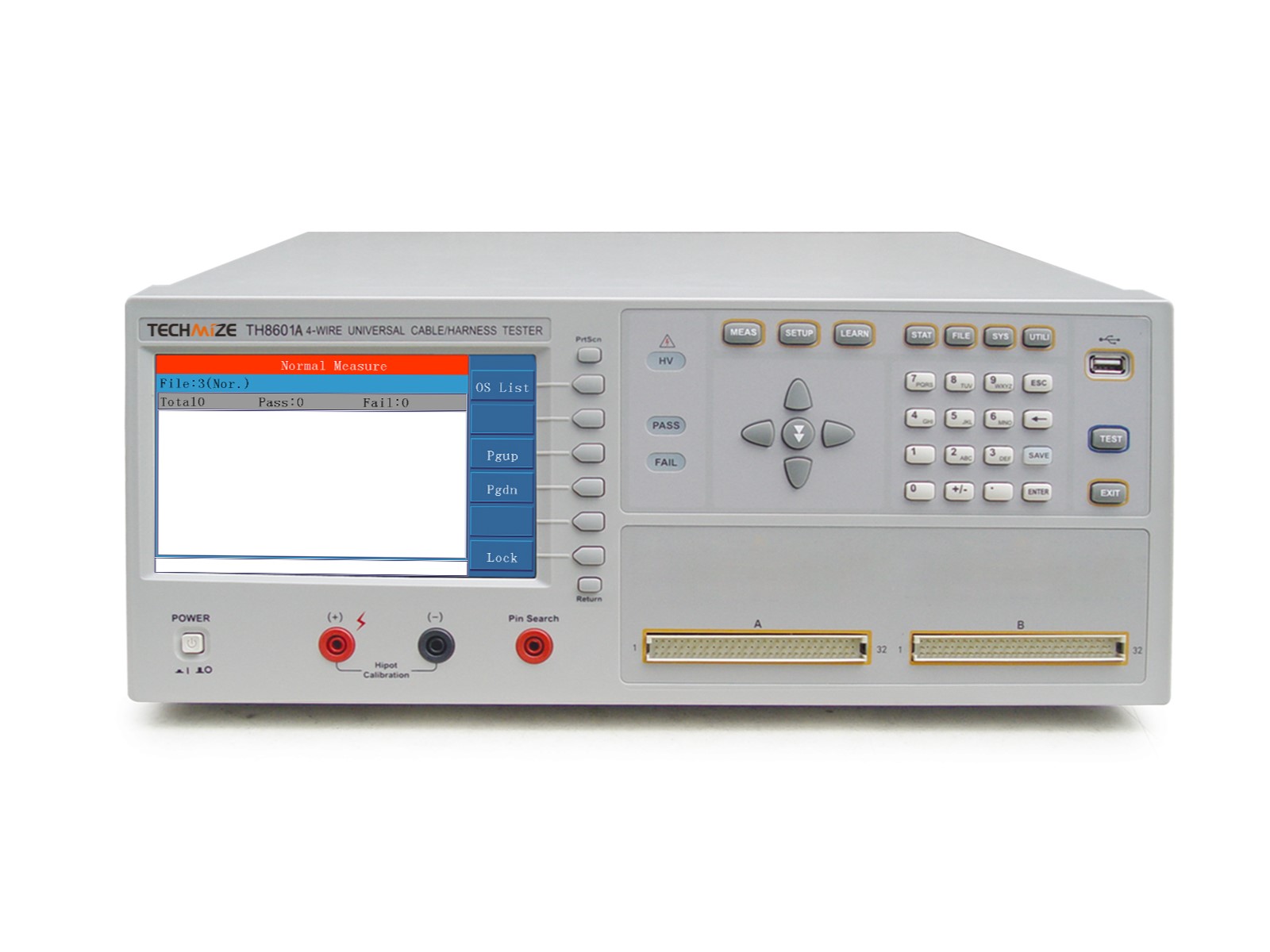

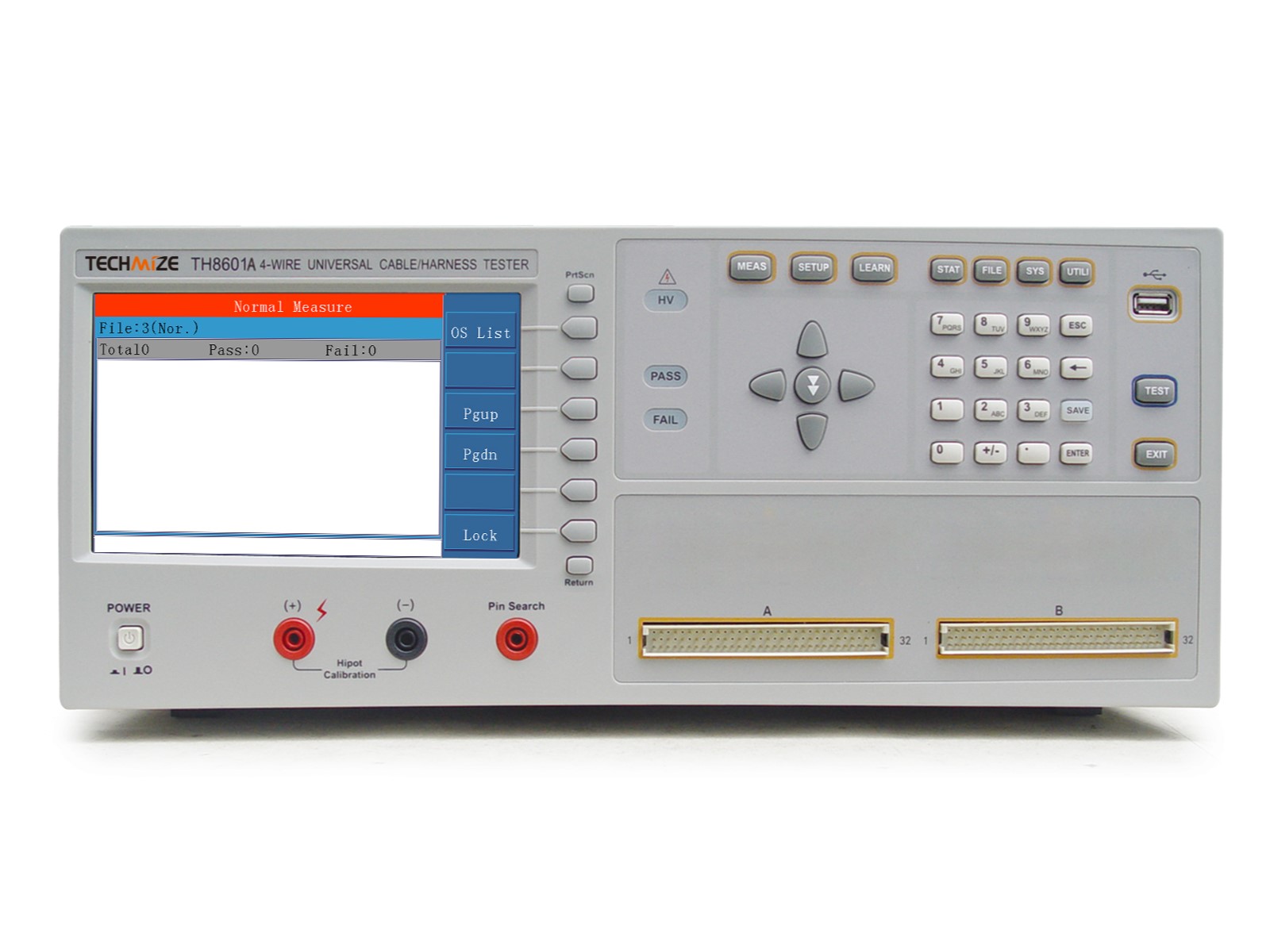

TECHMIZE TH8601A ケーブル・ハーネス・テスタ 64ピン、AC1000V
■製品仕様： 64 Pin、 テスト機能: 導通、瞬断、絶縁抵抗、 AC/DC耐圧、キャパシタンス、抵抗、ダイオード
- 型番
- TH8601A
- メーカー
- TECHMIZE
- シリーズ
- TH8601/TH8602/TH8603シリーズ
- カテゴリ
- ケーブル・ハーネス・テスタ
特長
- 64 Pin
- テスト機能導通, 瞬断, 絶縁抵抗, AC/DC耐圧, キャパシタンス, 抵抗, ダイオード
製品概要
TH8600シリーズの四端子ワイヤーテスターは、さまざまな種類のケーブル、ワイヤーハーネス、および巻線変位の品質と接続信頼性のテストに専用に使用される、ワイヤーの包括的なパラメータの多機能かつ自動テストシステムです。このシステムは、プログラム可能な定電流および定電圧ソース、および高電圧電源を提供します。テスト項目には連続性、受動要素（インダクタンス、抵抗、容量、およびダイオード）、AC/DC耐電圧、絶縁抵抗、および高低電圧パラメータなどが含まれます。高速かつ長寿命のLCR図サンプリングおよびチャネル切り替え技術を採用し、このシステムはテストの精度、速度、および寿命を大幅に向上させます。また、高低電圧の絶縁技術を採用しているため、絶縁抵抗のテスト性能も大幅に向上しています。
RS232、USB、LAN、およびハンドラなど、さまざまなインタフェースが自動検出および生産ラインに適用するためのユーザーに便利です。
製品紹介
■ TH8600シリーズの四端子ワイヤーテスターは、さまざまな種類のケーブル、ワイヤーハーネス、および巻線変位の品質と接続信頼性のテストに専用に使用される、ワイヤーの包括的なパラメータの多機能かつ自動テストシステムです。このシステムは、プログラム可能な定電流および定電圧ソース、および高電圧電源を提供します。テスト項目には連続性、受動要素（インダクタンス、抵抗、容量、およびダイオード）、AC/DC耐電圧、絶縁抵抗、および高低電圧パラメータなどが含まれます。高速かつ長寿命のLCR図サンプリングおよびチャネル切り替え技術を採用し、このシステムはテストの精度、速度、および寿命を大幅に向上させます。また、高低電圧の絶縁技術を採用しているため、絶縁抵抗のテスト性能も大幅に向上しています。
RS232、USB、LAN、およびハンドラなど、さまざまなインタフェースが自動検出および生産ラインに適用するためのユーザーに便利です。
Specifications
Model | Test Pins | Wire | Conductance/ Transient Conduct | Open/Short Circuit | Diode Test | Capacitance Test | DCR | AC Withstand | DC Withstand | Insulation Resistance | ||||
Four Wie | Two Wire | Voltage | Current | Voltage | Current | Voltage | Resist-ance | |||||||
TH8601 | 128 | Y | 10mΩ-950Ω | 1kΩ-50kΩ | 0-10V | 10pF-1000μF | 10mΩ-1MΩ | 1000V | 5mA | 1500V | 5mA | 1000V | 1GΩ | |
TH8601A | 64 | Y | 10mΩ-950Ω | 1kΩ-50kΩ | 0-10V | 10pF-1000μF | 10mΩ-1MΩ | 1000V | 5mA | 1500V | 5mA | 1000V | 1GΩ | |
TH8602-1 | 64 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
TH8602-2 | 128 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
TH8602-3 | 192 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
TH8602-4 | 256 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
TH8602-B | 64 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
TH8602-C | 64 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
TH8603-4 | 512 | Y | Y | 100mΩ-950Ω | 1kΩ-50kΩ | 0-10V | 1nF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ |
Accessary
Standard | ||||||
Accessories name | Model | |||||
Probe (TH8601/TH8601A) | TH26036-R | |||||
Probe (TH8602-1/-2/-3/-4, TH8603-4) | TH26060D |  | ||||
Transfer Fixture (TH8601/TH8601A) | TH26060 |  | ||||
Transfer Fixture (TH8602-1/-2/-3/-4, TH8603-4) | TH26060B |  | ||||
Cable | TH8601-32 | |||||
Downloads
付属品・オプション
標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | 型名 | |||||
プローブ | TH26036-R | |||||
テスト・フィクスチャ | TH26060 | | ||||
ケーブル | TH8601-32 | |||||
