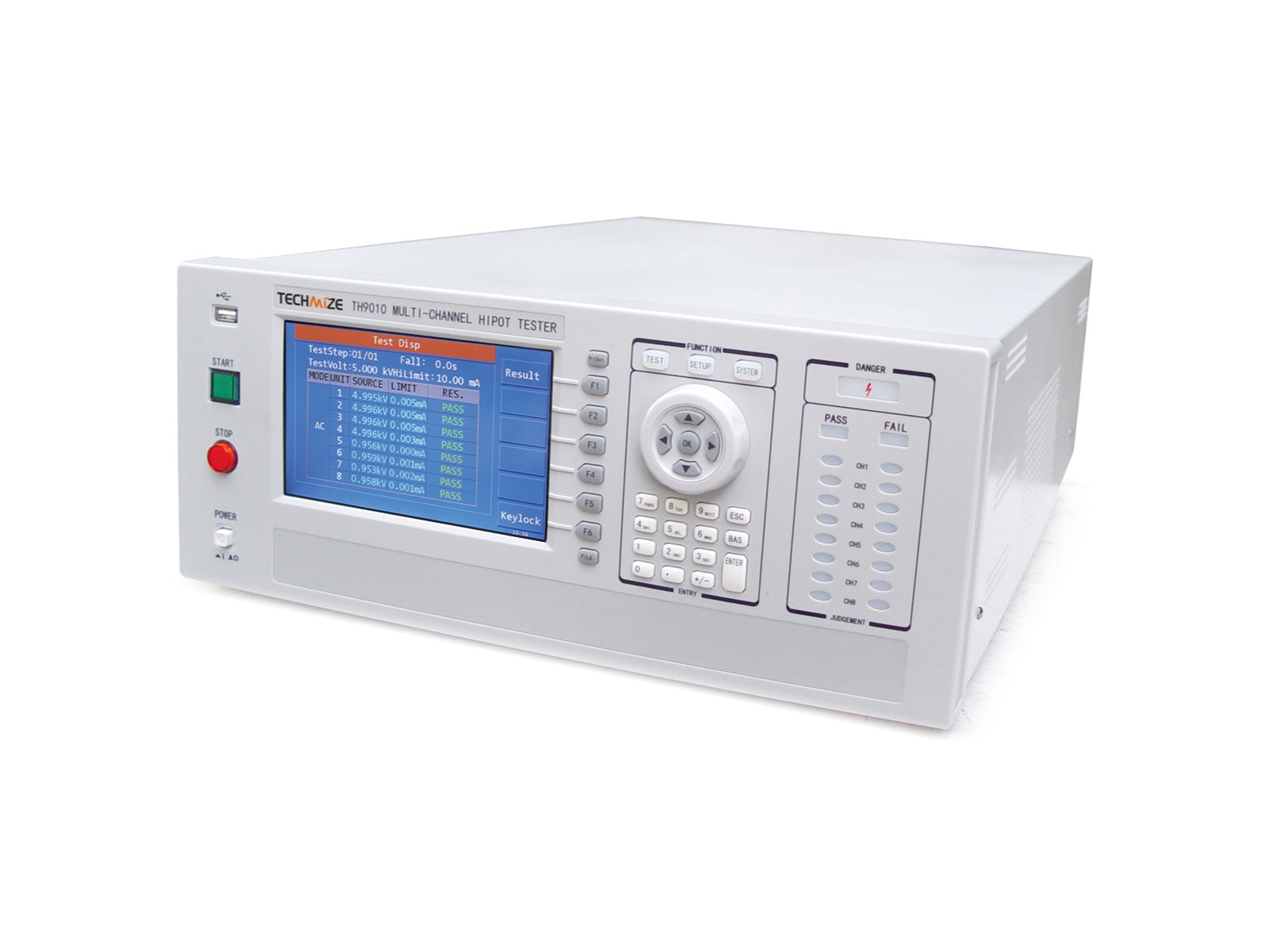

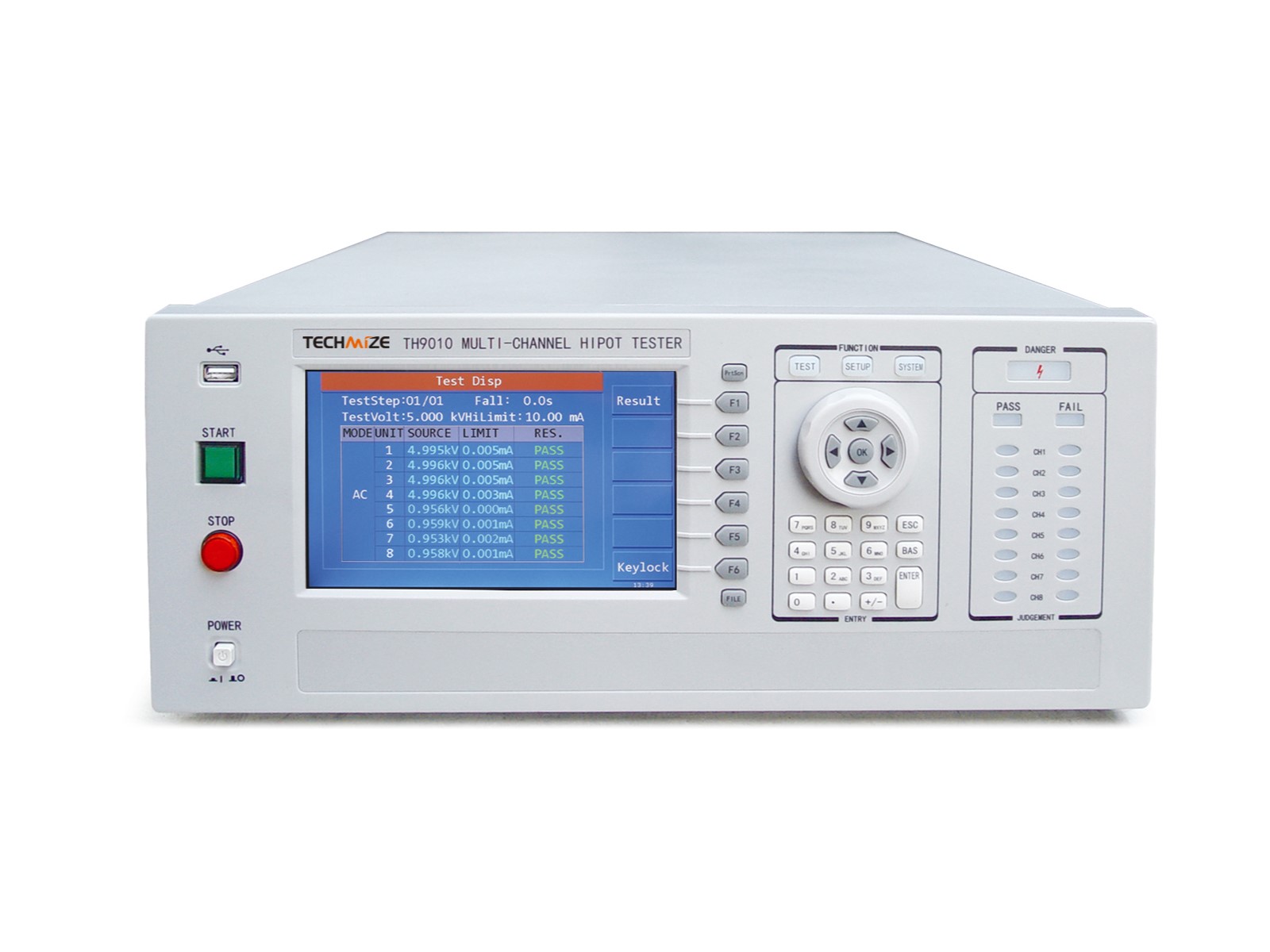

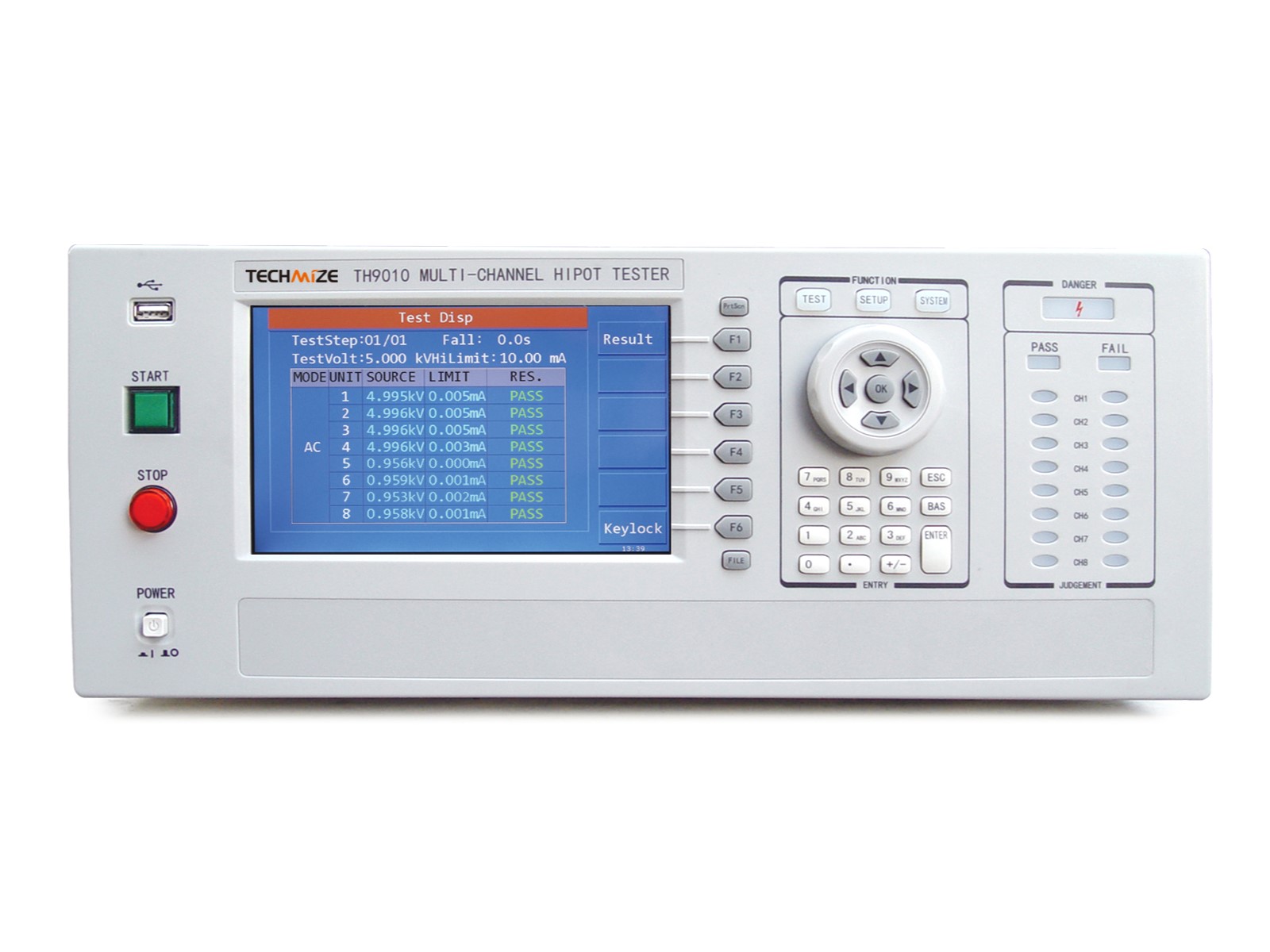

TECHMIZE TH9010シリーズ耐電圧試験機 AC5kV/DC6kV、8ch

特長

■製品仕様： 8パラレル・チャンネル、耐電圧試験: 50VA/ユニット、 AC 5KV/10mA、 DC 6KV/5mA、絶縁抵抗試験: 10GΩ/1KV、 LCD表示

価格2,607,000円〜税込

Accessories name

RS232 connection cable (with TH10101) (two holes at both ends, 2 and 3 feet cross) (2H/DB-9F 2/L 140

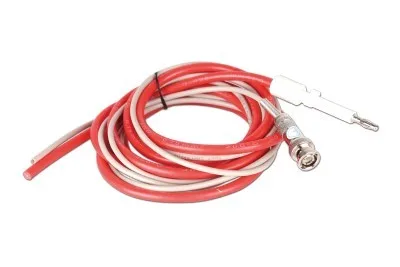

TH9010 series high voltage test cable (without clip)

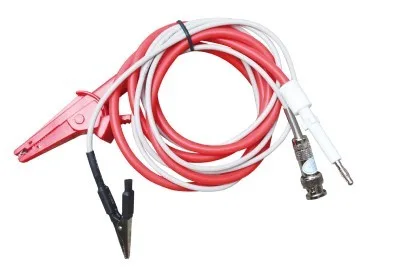

TH9010 series high voltage test cable (with clip)

特徴

■ 7インチ 800×480ドットマトリクス TFT-LCDディスプレイ

■ 中国語と英語の操作インターフェース、簡潔なインターフェース操作設計

■ 8チャンネル耐電圧並列出力で、テスト効率が8倍向上

■ 並列8チャンネルで各チャンネルは干渉しない

■ 各チャンネルは4チャンネルスキャナーで拡張可能

■ 最大4つの4チャンネルスキャナーをサポートし、1台の機器で最大128チャンネルに拡張可能

■ 4チャンネルスキャナーは接触チェック機能をサポート

■ 単一出力電力：

■ 絶縁抵抗テスト電圧：0.10kV - 1.00kV

■ 強化されたセキュリティ：感電保護

■ 高速放電とアーク検出機能

■ 999.9秒で電圧上昇時間とテスト時間を任意に設定可能、絶縁抵抗の待機時間を自由に設定可能

■ キーロック機能

■ 各チャンネルのPASS/FAIL結果を独立して表示し、全体の結果を同時に表示

■ 100個のテストファイルを保存可能で、各ファイルは最大20テストステップを保持可能

アプリケーション

■ 自動化テストシステム

■ 家庭用電化製品

■ トランスフォーマー、モーター

■ 電気機器

■ 照明産業

■ 新エネルギー車両

■ 電子部品

■ 医療機器

Model		TH9010	TH9010A
Number of Units		Eight separate channel	Four separate channel
Withstanding Voltage Test
Output Voltage	AC	0.10kV — 5.00kV ±2%
	DC	0.10kV — 6.00kV ±2%
Current TestRange	AC	0mA — 10.00mA ±(2% readings + 5 digits)
	DC	0uA — 5.00mA ±(2% readings + 5 digits)
	Rapid Discharge Function	Discharge after test ends (DCW)
Insulation Resistance Test
Output Voltage		0.10kV — 1.00kV ±2%
Resistance Test Range		0.1MΩ — 10.0GΩ
Resistance Test Accuracy		0.10MΩ — 999MΩ ±10% reading+5digits 1.00GΩ — 10.0GΩ ±20% reading+5digits
Discharge Function		Discharge after test ends
Arc Detection
Test Range	Corresponding Current	1mA — 20mA
General Specification
Voltage Rising Time		0.1s — 999.9s
Test time Setting (AC/DC)		0.2s — 999.9s
Voltage Fall Time		0.1s — 999.9s
Waiting Time (IR)		0.2s — 999.9s
Time Accuracy		±(1%+0.1s)
Memory		Store 100 test files and each file can hold at most 20 testing steps
Interface
Standard		HANDLER, RS232, USB DRV, USB HOST

Specificaion of TH9010 Series.pdf	Download
TH9010 Series Operation Manual.pdf	Download

型番	TH9010	TH9010A
メモリ	テストファイル100件を保存可能（1ファイルあたり最大20ステップ）
出力電圧
耐電圧テスト
AC	0.10kV — 5.00kV ±2%
DC	0.10kV — 6.00kV ±2%
絶縁抵抗テスト	0.10kV — 1.00kV ±2%
ユニット数	Eight separate channel	Four separate channel
インターフェース
標準	HANDLER, RS232, USB DRV, USB HOST
一般仕様
電圧立ち上がり時間	0.1s — 999.9s
テスト時間設定 (AC/DC)	0.2s — 999.9s
電圧立下り時間	0.1s — 999.9s
待ち時間 (IR)	0.2s — 999.9s
時間確度	±(1%+0.1s)
耐電圧テスト
電流テスト範囲
AC	0mA — 10.00mA ±(2% readings + 5 digits)
DC	0μA — 5.00mA ±(2% readings + 5 digits)
急速放電機能	テスト終了後に放電（DCW）
絶縁抵抗テスト
抵抗テスト範囲	0.1MΩ — 10.0GΩ
抵抗テスト確度	0.10MΩ — 999MΩ ±10% reading+5digits 1.00GΩ — 10.0GΩ ±20% reading+5digits
放電機能	テスト終了後に放電
アーク検出
テスト範囲
電流	1mA — 20mA

標準付属アクセサリ
名称	型名
RS232ケーブル (with TH10101) (two holes at both ends, 2 and 3 feet cross) (2H/DB-9F 2/L 140	TH26034
高電圧テスト・ケーブル (クリップ無し)	TH90016
高電圧テスト・ケーブル (クリップ有り)	TH90015
