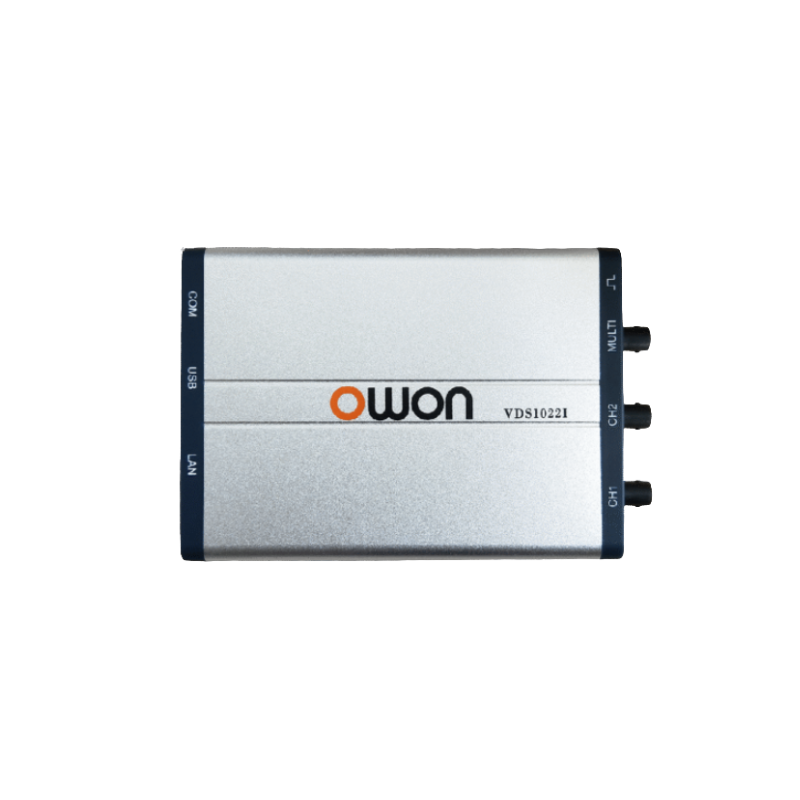

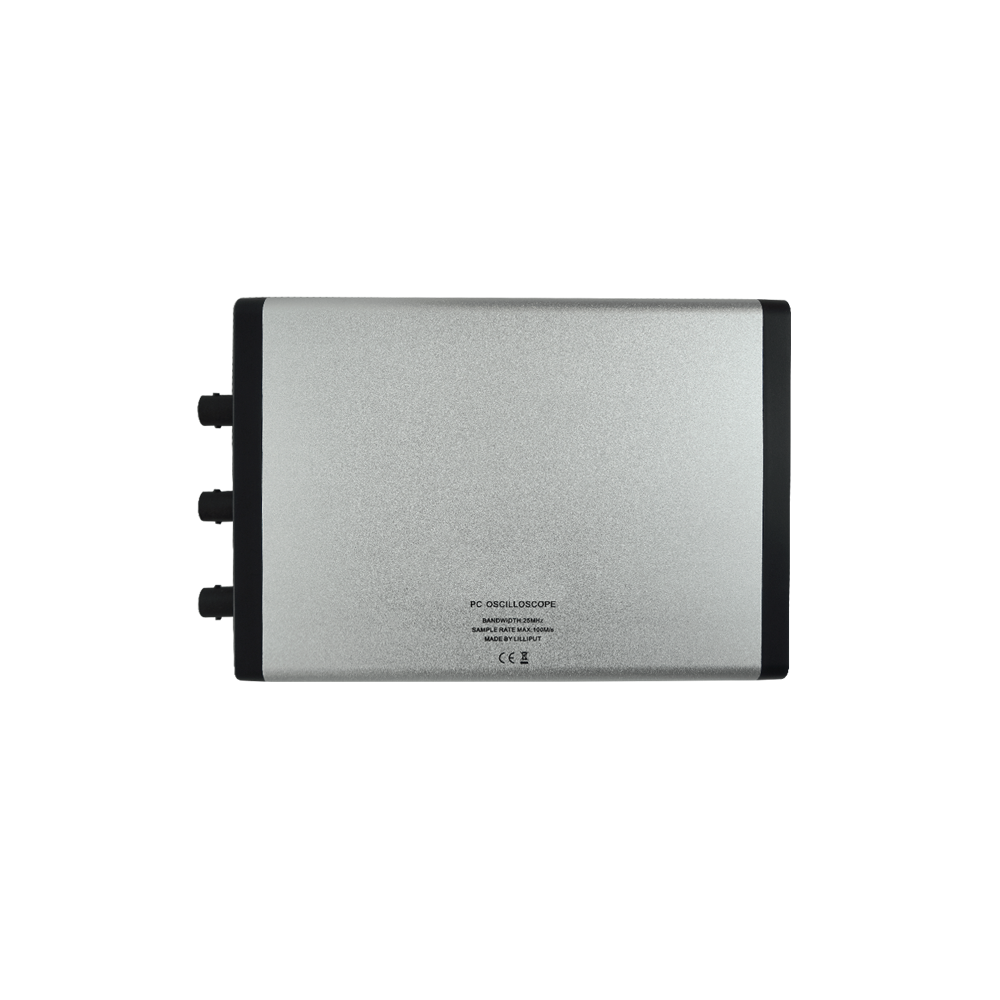

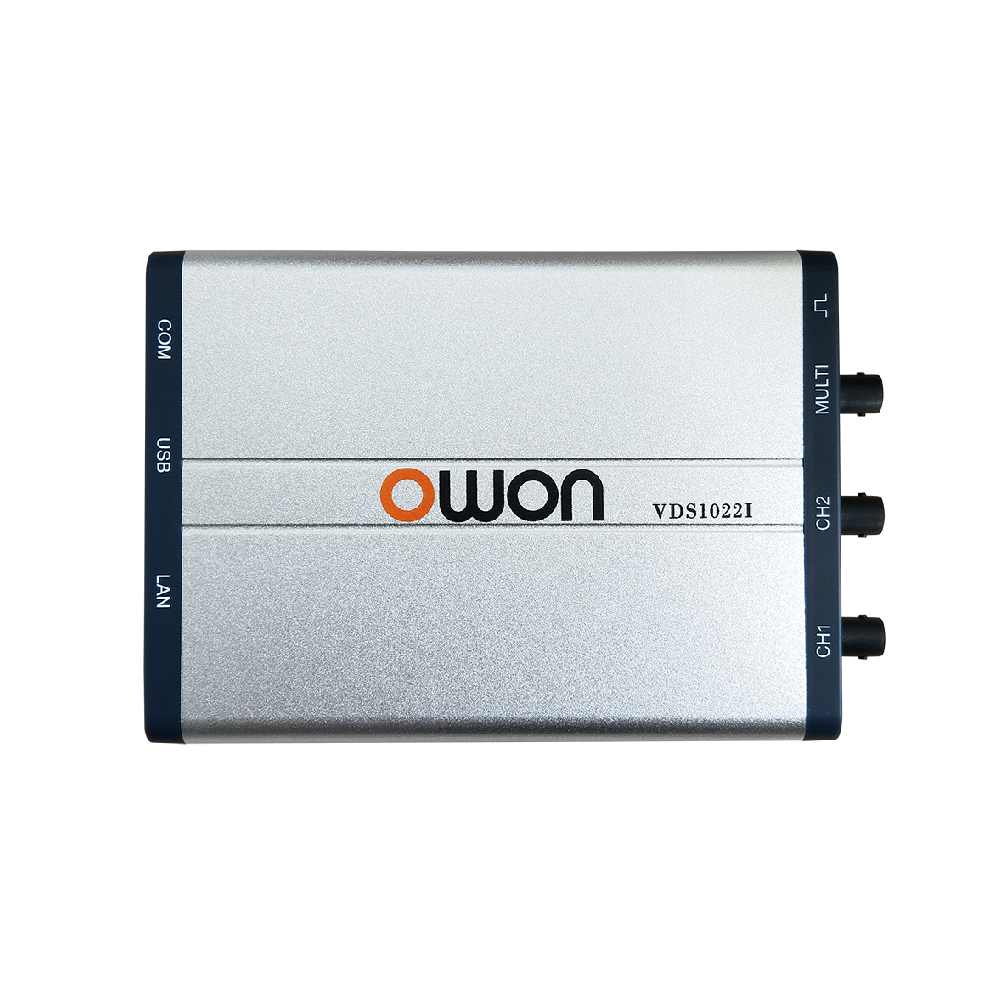

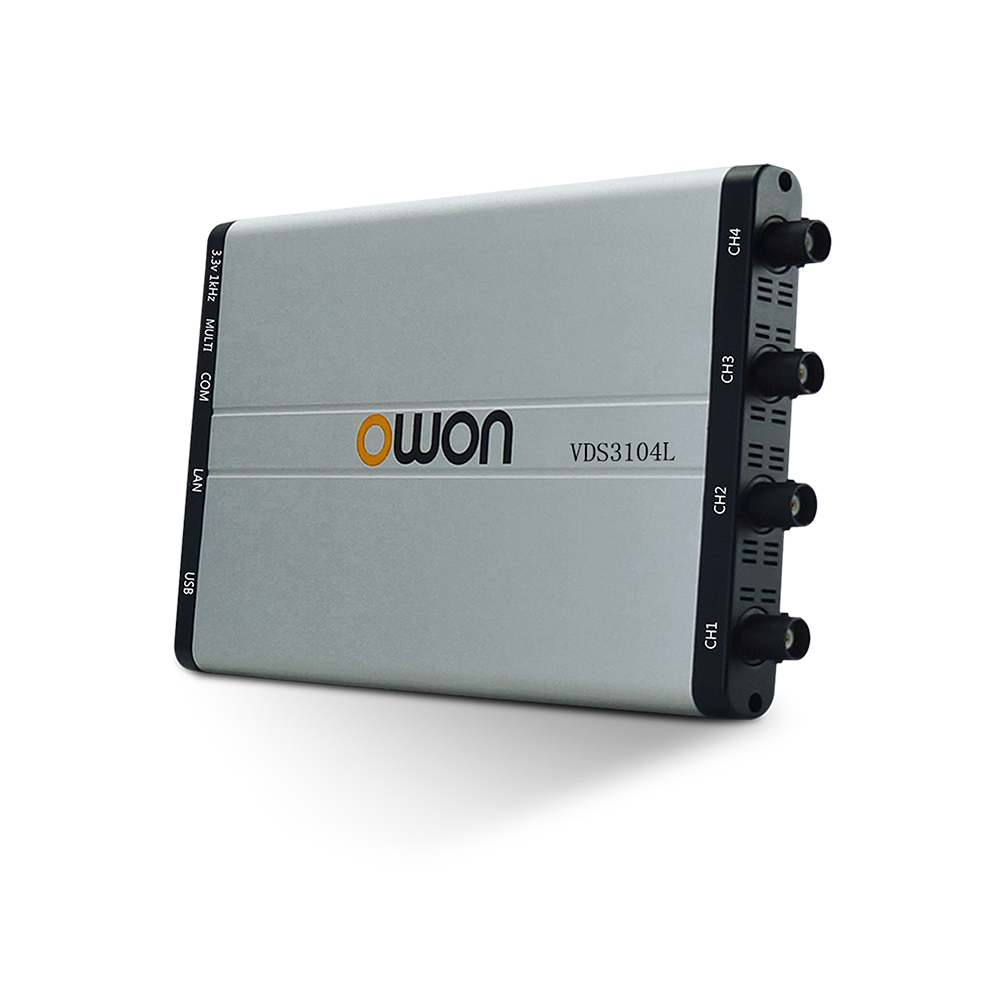

OWON VDSシリーズ PCベース・オシロスコープ 25MHz、2ch、8bit
VDSシリーズ PCベース・オシロスコープ + 周波数帯域： 25MHz + 2チャンネル + サンプルレート： 最高 100Mサンプル/秒 + 垂直軸分解能： 8ビット + レコード長： 5k + SCPIコマンドをサポート + インターフェース：USB（VDS1022）
- 型番
- VDS1022
- メーカー
- OWON
- シリーズ
- VDSシリーズ
- カテゴリ
- PCベース・オシロスコープ
製品概要
VDSシリーズ PCベース・オシロスコープ
・周波数帯域： 25MHz
・2チャンネル
・サンプルレート： 最高 100Mサンプル/秒
・垂直軸分解能： 8ビット
・レコード長： 5k
・SCPIコマンドをサポート
・インターフェース：USB（VDS1022）

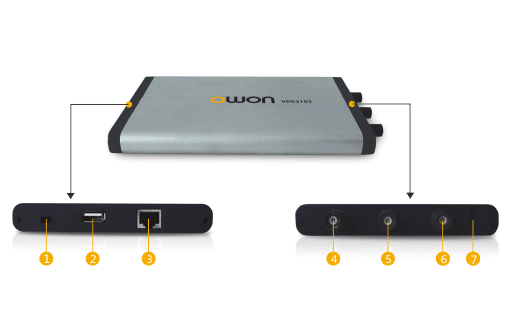

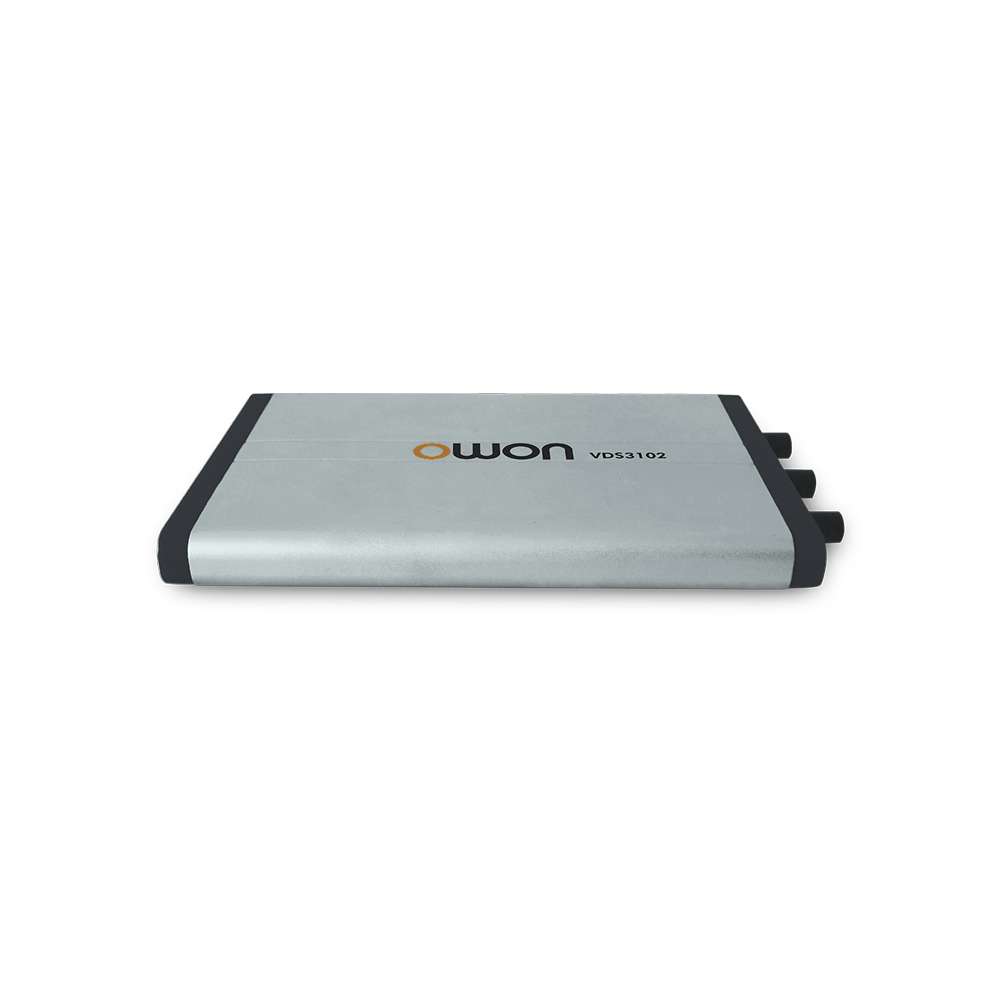

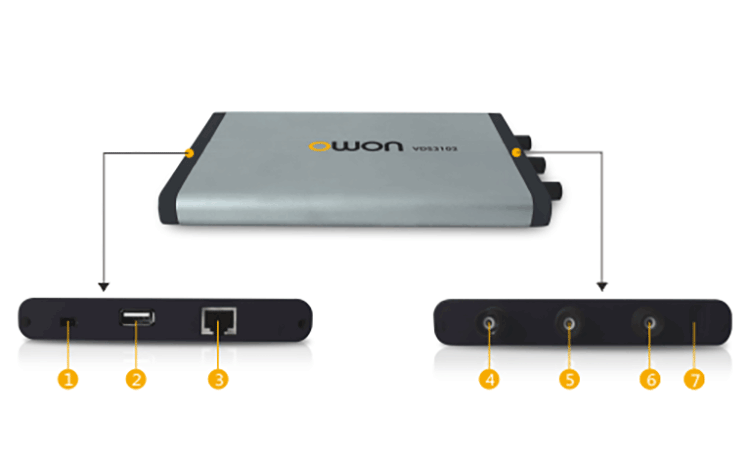

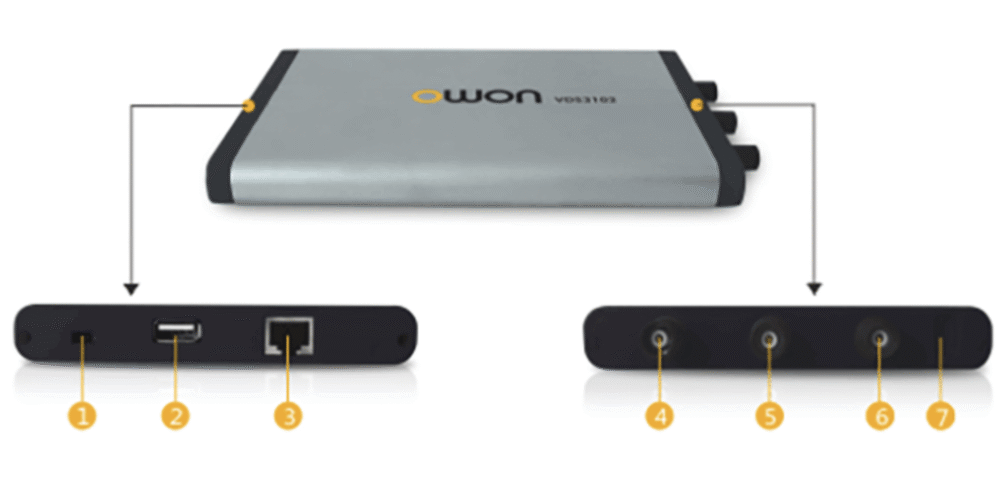

■超薄型ボディデザイン、持ち運びが容易

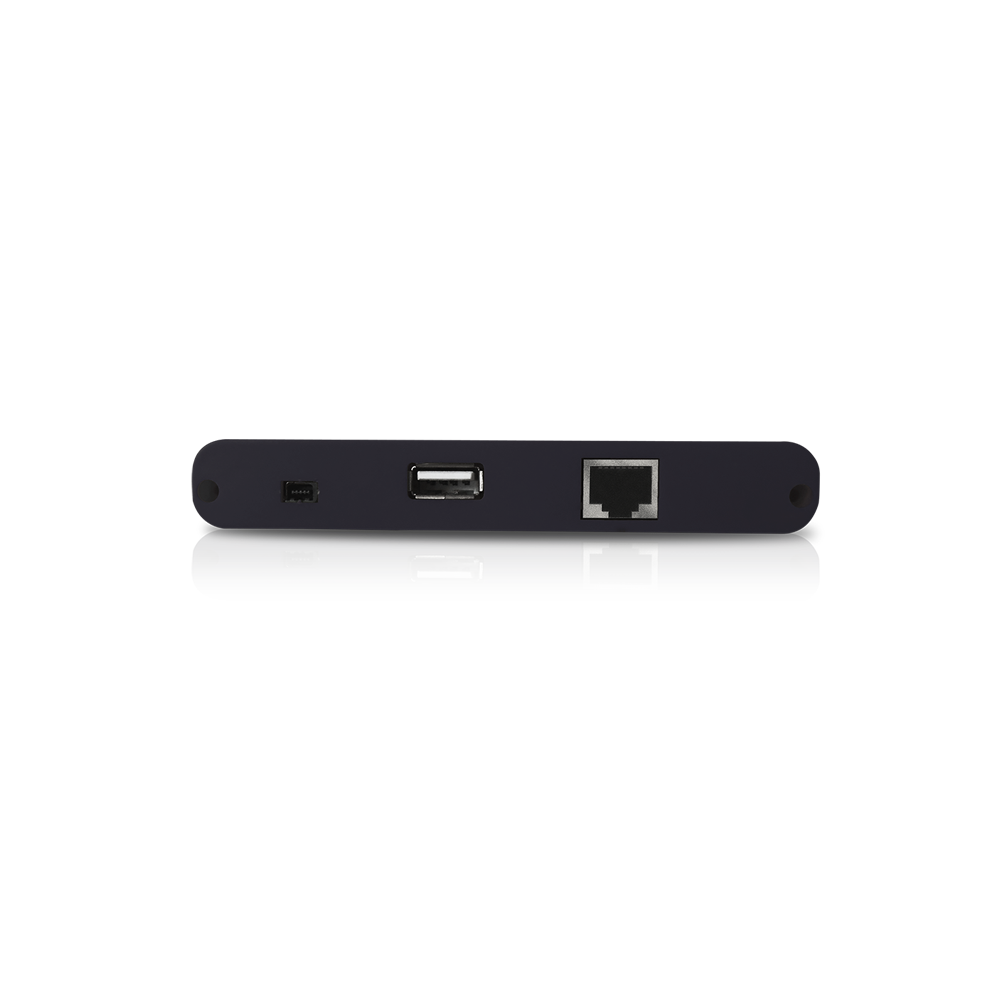

1. RS232ポート（オプション）
2. USBポート：USBバスを介した電力供給、PCとの通信
3. LANポート（オプション）：リモコン
4. チャネル1の信号入力
5. チャンネル2の信号入力
6. EXTトリガ入力、トリガ出力、Pass / Fail出力
7. プローブ補正：測定信号（3.3V / 1KHz）出力
注：LAN経由でPCと通信する場合、オシロスコープはアダプタで給電する必要があります。

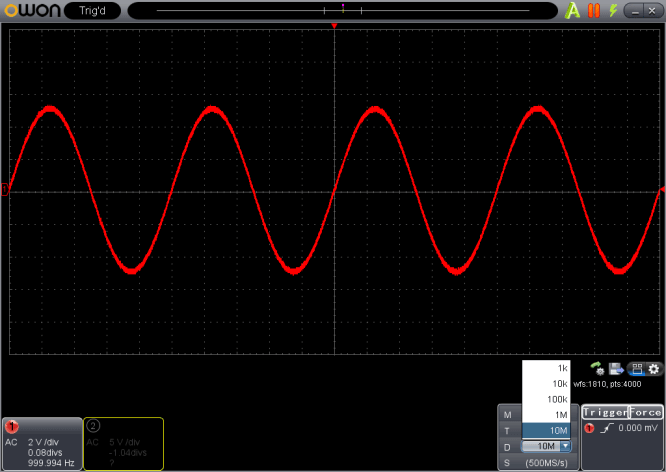

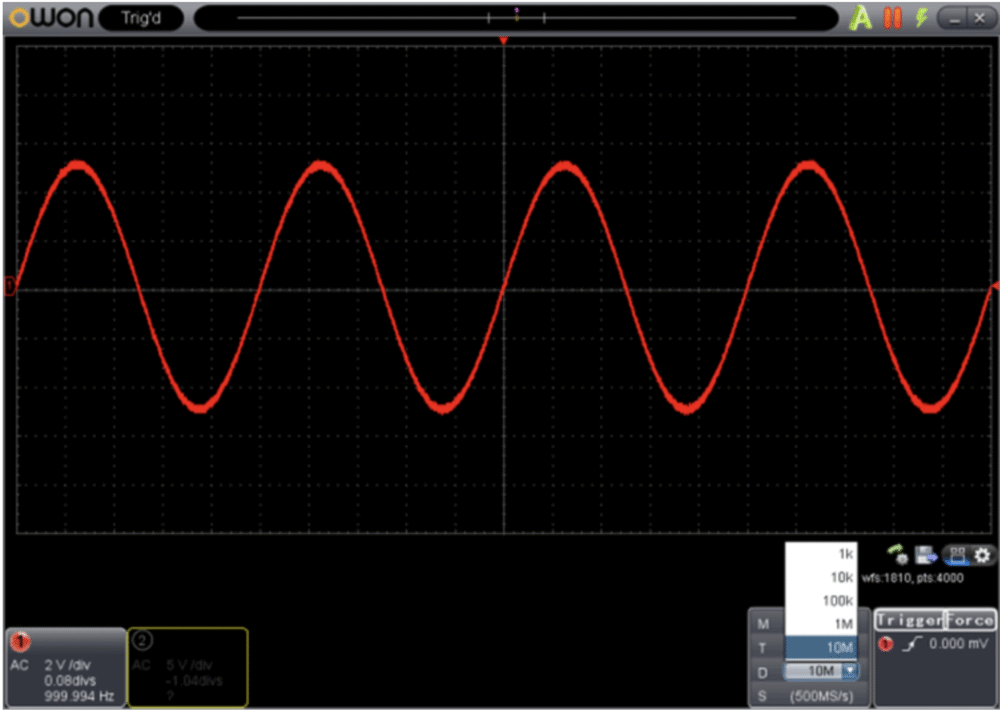

■ レコード長 5k
レコード長 5k

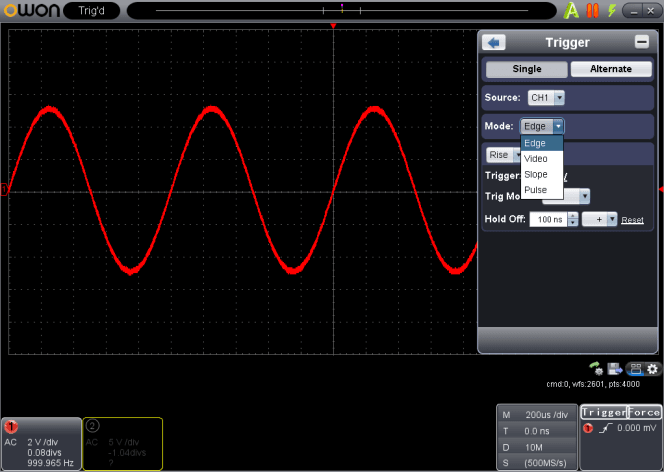

■トリガ・タイプ
エッジ、ビデオ、スロープ、パルス

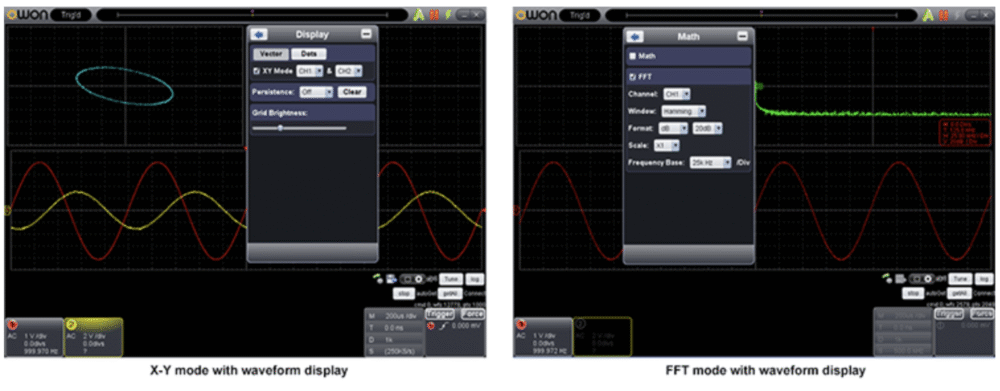

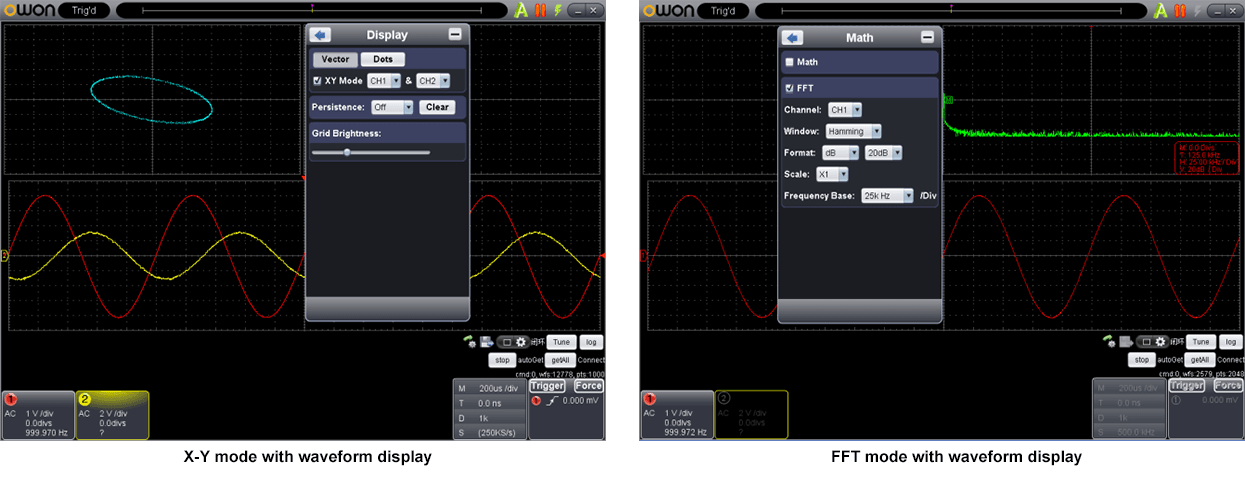

■FFTモード
X-Yモード、波形が同じ画面に表示されたFFTモード
規格表
| 型番 | VDS1022 | VDS1022I |
|---|---|---|
| インターフェース | USB 2.0 | USB 2.0 (絶縁) |
| チャンネル数 | 2 | |
| 重量 | 約0.26 kg | |
| トリガタイプ | エッジ, パルス, ビデオ, スロープ | |
| 水平軸スケール | 5ns/div～100s/div, ステップ 1～2～5 | |
| 垂直軸スケール | 5mV/div～5V/div | |
| レコード長 | 5k | |
| 最大入力電圧 | 40V (PK - PK) (DC+AC, PK - PK) | 400V (PK - PK) (DC+AC, PK - PK) |
| 垂直軸分解能 | 8ビット | |
| トリガ・モード | オート, ノーマル, シングル | |
| 波形演算 | ＋, －, ×, ÷, invert, FFT | |
| 消費電力 | ≤2.5W | |
| アクイジション・モード | サンプル, ピーク検出, アベレージ | |
| 周波数帯域 | 25MHZ | |
| サンプルレート | 100Mサンプル/秒 | |
| 寸法（W×H×D） | 170 × 120 × 18 (mm) | |
| マルチ・ファンクション・ インターフェース | ||
| 機能 | トリガ出力, トリガ入力, パス/フェイル | |
| レベル | TTL | |
| 電源 | 5.0V/1A | |
付属品・オプション
標準付属品 | 数量 |
|---|---|
CDROM | 1 |
クイックガイド | 1 |
プローブ | 2 |
シリコンジェルケース | 1 |
USBケーブル | 1 |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
A2本です。
Q1台のPCに複数台接続できますか？
Aできません。VDS1000シリーズは1台のPCには1台しか接続できません。
QVDS1022Iはどこが絶縁なのですか？
AホストPCを危険から守るためにUSBインターフェースの部分で絶縁しています。
QVDS1022Iはチャンネル間は絶縁されていないのですか？
Aチャンネル間は非絶縁です。ご注意ください。
QVDS1022Iに市販のUSBケーブルを使用できますか？
Aできません。付属の専用USBケーブルをご使用ください。
