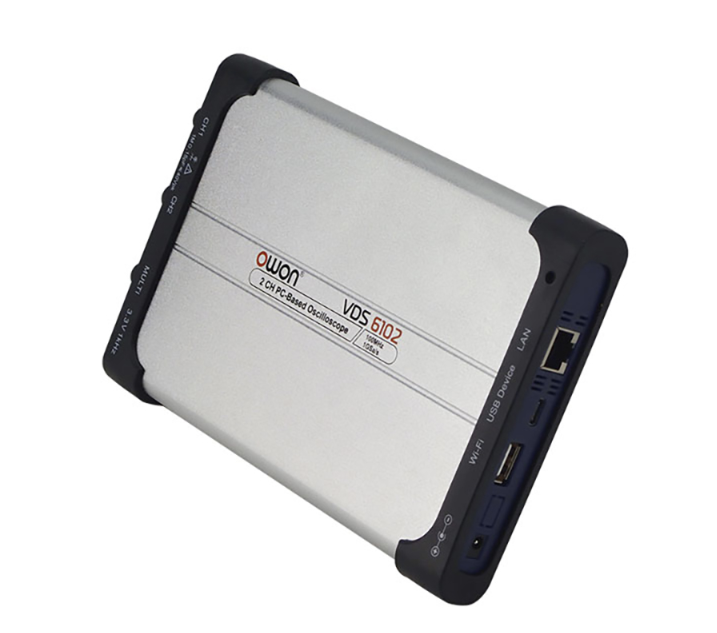

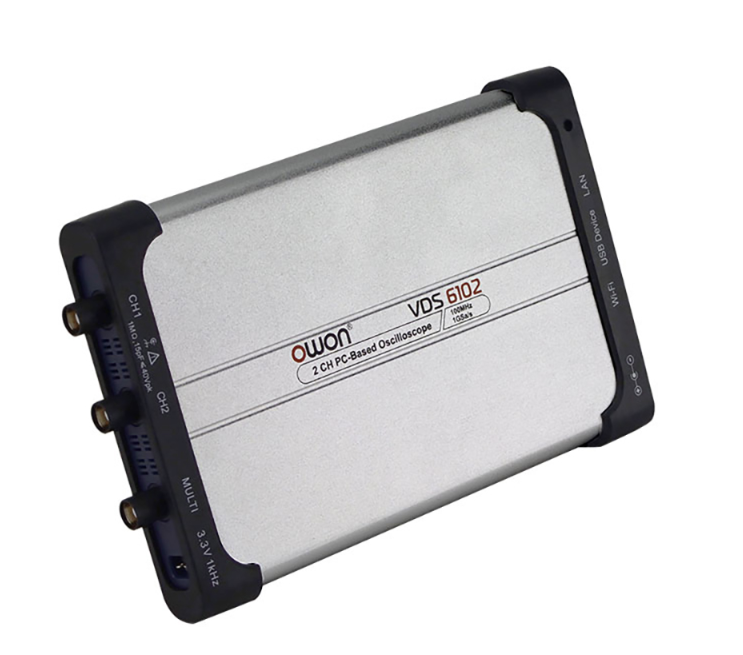

OWON（オウオン） VDS6000シリーズ PCベース・デジタル・オシロスコープ (２チャネル)

  1. TOP
  2. 製品紹介
  3. OWON
  4. OWON（オウオン） VDS6000シリーズ PCベース・デジタル・オシロスコープ (２チャネル)
OWON（オウオン） VDS6000シリーズ PCベース・デジタル・オシロスコープ (２チャネル)
  • OWON（オウオン） VDS6000シリーズ PCベース・デジタル・オシロスコープ (２チャネル)
  • OWON（オウオン） VDS6000シリーズ PCベース・デジタル・オシロスコープ (２チャネル)
  • OWON（オウオン） VDS6000シリーズ PCベース・デジタル・オシロスコープ (２チャネル)
  • OWON（オウオン） VDS6000シリーズ PCベース・デジタル・オシロスコープ (２チャネル)

製品名

OWON（オウオン） VDS6000シリーズ PCベース・デジタル・オシロスコープ (２チャネル)

MENU

シリーズ

VDS6000

メーカー

用途

  • 特長
  • 価格･仕様
  • 付属品及びオプション
  • 資料
  • 製品動画
  • FAQ

特長

VDS6000シリーズ 4チャンネル PCベース・オシロスコープ
(8〜14bit可変で柔軟に高精度を実現するPCベース・オシロスコープ)

・周波数帯域： 70MHz, 100MHz
・4チャンネル
・レコード長： 10M
・SCPIコマンドをサポート
・電源： USB Type-Cからの給電、または5〜15VのDC電源
・インターフェース：USB Type-C, LAN, WiFi（オプション）












■4チャネル PCペース・オシロスコープ

・サンプルレート： 最高 1Gサンプル/秒

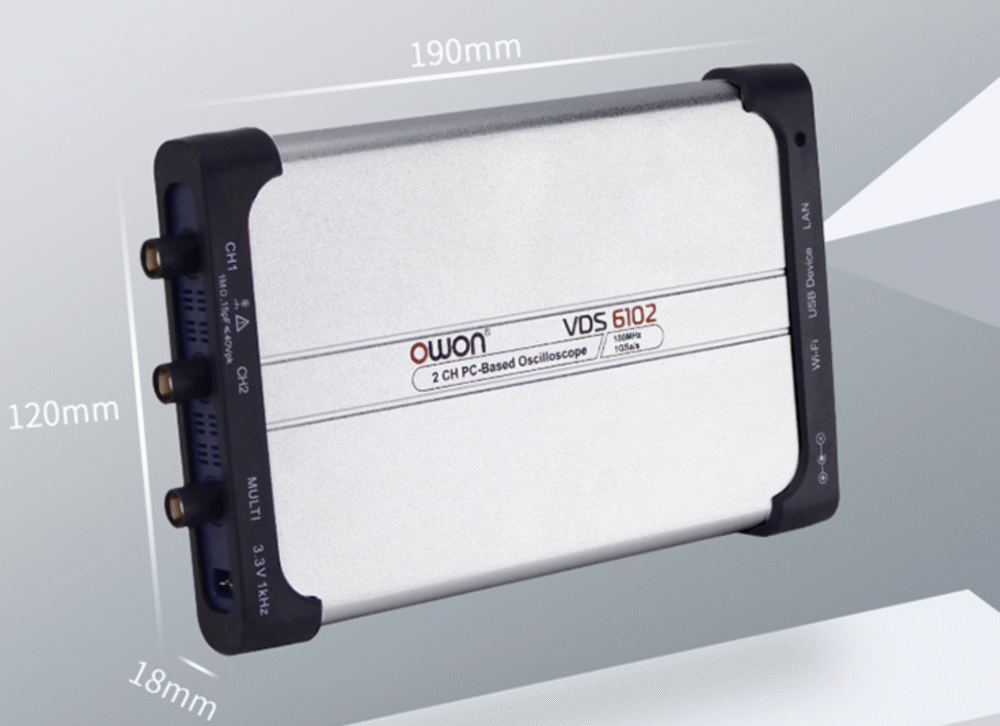

■薄型軽量で持ち運びが簡単



寸法 (W × H × D)：190mm×120mm×18mm

















■最大14ビット垂直分解能



・最大垂直軸分解能： 14ビット（Aモデル）, 8ビット（そのほかのモデル）







■10Mレコード長



VDS6000は、レコード長は10Mポイント、サンプル・レートは1Gサンプル/秒です。
水平軸スケールを大きくして取り込み時間を長くしても高いサンプル・レートを維持できるので、信号の詳細を確認することができ、異常や偶発的な隠れたイベントを発見するのに役立ちます。
また、レコード長は可変できるので、レコード長とサンプル・レートのバランスをユーザーが調整することもできます。

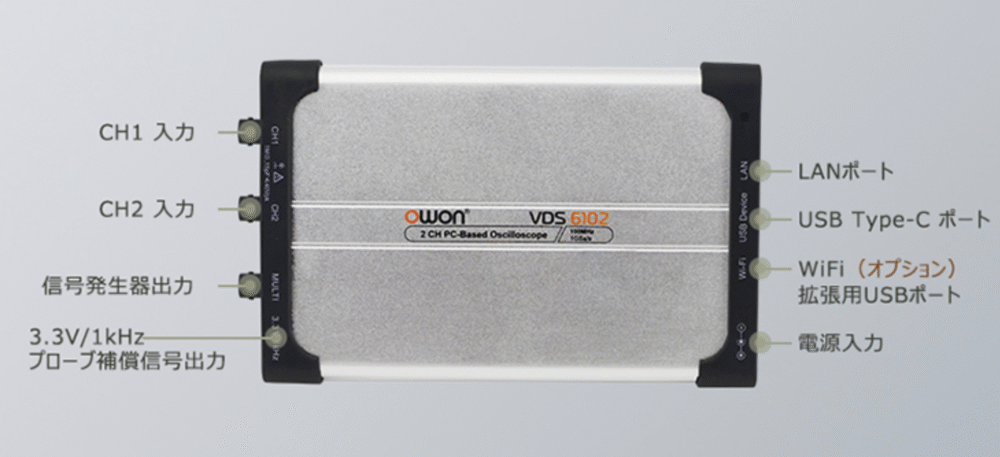

■ポートの配置　上部（本体侧面）



・電源入力
・WiFi（オプション）拡張用USBポート
・USB Type-Cポート
・LANポート
・プローブ補償信号出力
・CH2入力
・CH1入力

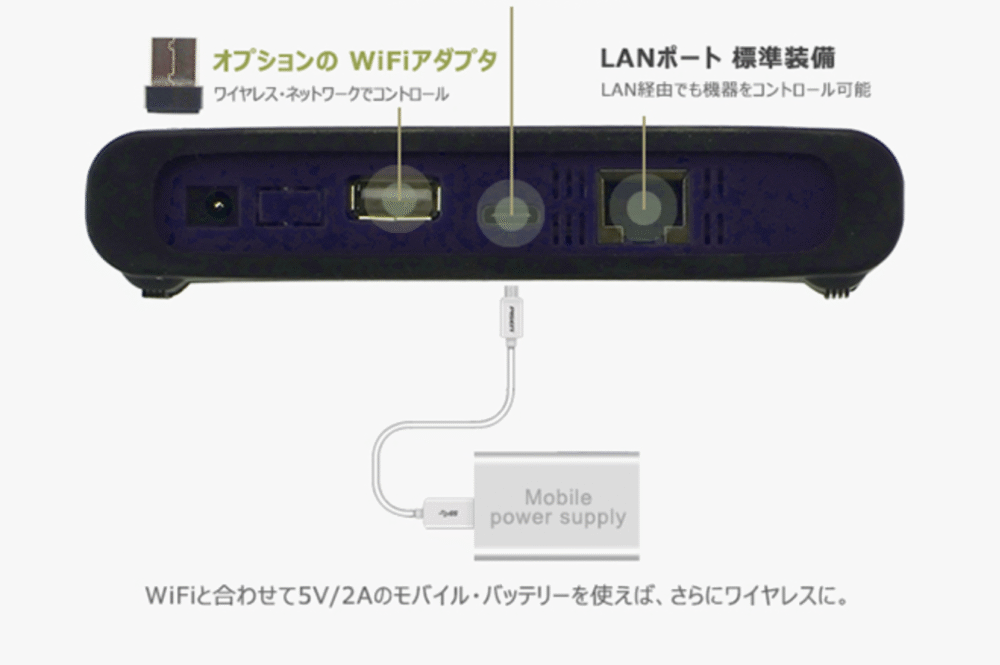

■■ポートの配置　下部（本体背面）



・Type-Cポート　給電と通信を同時に実施
・オプションのWiFiアダプタ　　ワイヤレス・ネットワークでコントロール
・LANポート 標準装備　　LAN経由でも機器をコントロール可能
・プローブ補償信号出力
・電源入力









価格･仕様

モデル VDS6102 VDS6102A
価格（税込）

￥52,800

 ￥69,300
周波数帯域 100MHz 100MHz
垂直軸分解能 8ビット 8 / 12 / 14ビット
チャンネル数 2
サンプルレート 最高1Gサンプル/秒
水平軸スケール 5ns/div～100s/div，step by 1～2～5
アクイジション・モード sample, peak detect, average
レコード長 10M
入力カップリング DC, AC, GND
入力インピーダンス 1MΩ ± 2% // 15pF ± 5 pF
垂直軸スケール 2mV/div～5V/div
最大入力電圧 40 V (DC + AC Peak)
プローブ減衰比 1X，10X，100X，1000X
垂直レンジ ±2 V (2 mV/div – 50 mV/div)；
±20 V (100 mV/div – 500m V/div)；
±40 V (1 V/div – 5 V/div)
トリガ・タイプ edge, video, slope, pulse
トリガ・モード auto, normal, single
自動計測 Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, -Duty
インターフェース USB (Typ-c)；LAN, WiFi（オプション）
消費電力 ≤8W
寸法(W × H × D) 190mm×120mm×18mm
重量 約0.38 kg



信号発生器
標準波形 Sine (0.1 Hz – 5 MHz), Square（0.1 Hz-200 kHz), Ramp（1 Hz-10 kHz), Pulse（1 Hz-10 kHz）
サンプルレート  25Mサンプル/秒
チャンネル数 1
分解能 10ビット
振幅範囲 10mVpp – 5Vpp
DCオフセット範囲 (AC+DC) ±2.5V
出力インピーダンス 50 Ω （代表値）

付属品及びオプション

標準付属品 数量
電源コード 1
CD-ROM 1
パッシブプローブ 1/チャンネル
クイックガイド 1
USBケーブル 1
電源アダプタ 1
シリコン保護ケース 1
BNCケーブル 1



オプションアクセサリ 概容
WiFi Module WiFiモジュール





FAQ

OWON製品は購入時の校正書類対応可能ですか？

OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。

デモ機の貸出対応は可能でしょうか。

本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。

製品の保証期間について

本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。

非該当証明書の発行について

下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。

型名：

シリアル番号：

購入先（販売店名）：

購入日：

輸出元会社名（国内の会社名）：

輸出先国名：

輸出先会社名：

輸出目的（例：自社使用、現地販売、技術サポートなど）：
