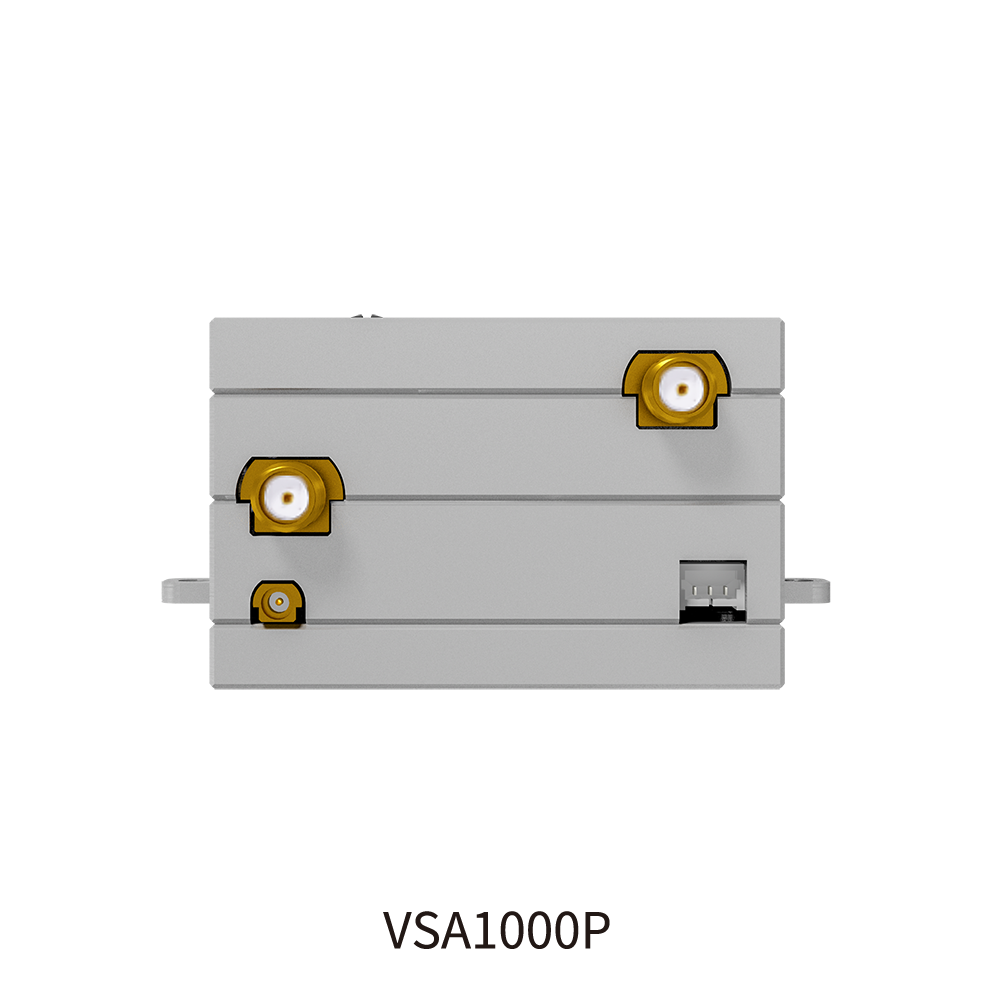

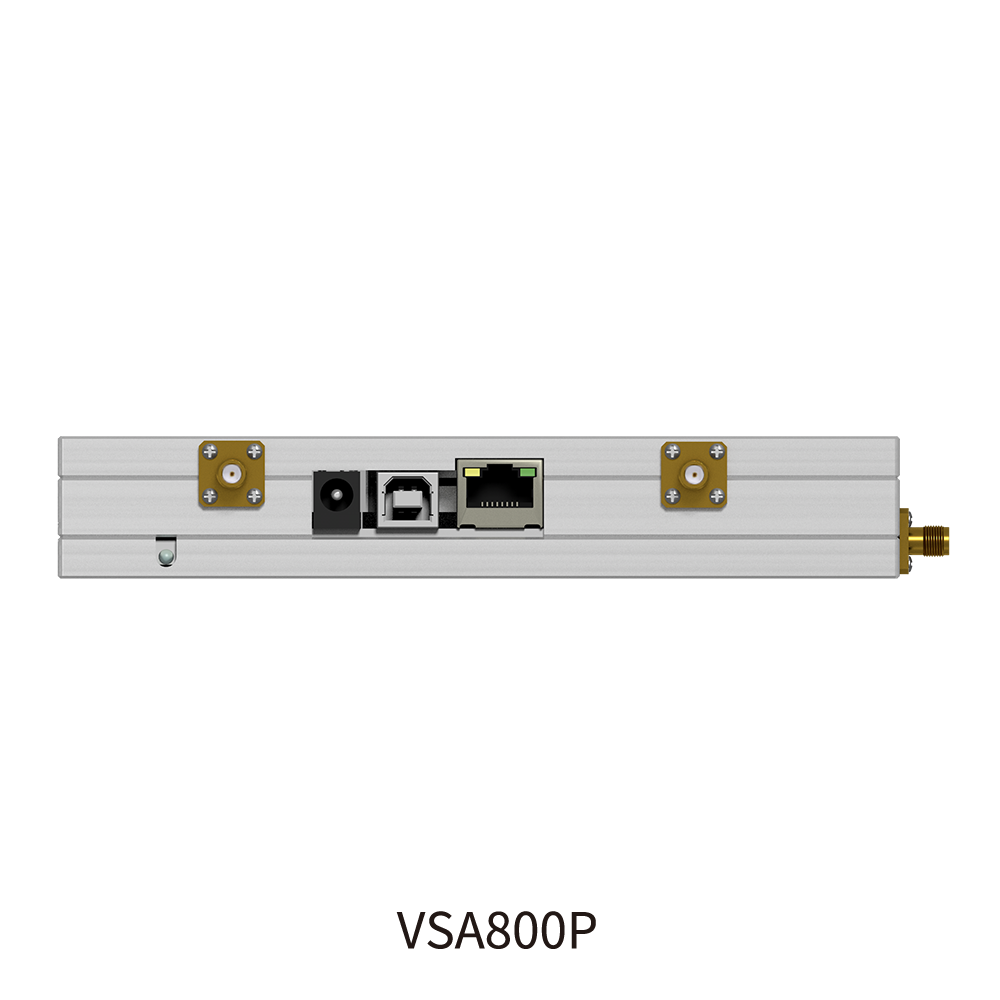

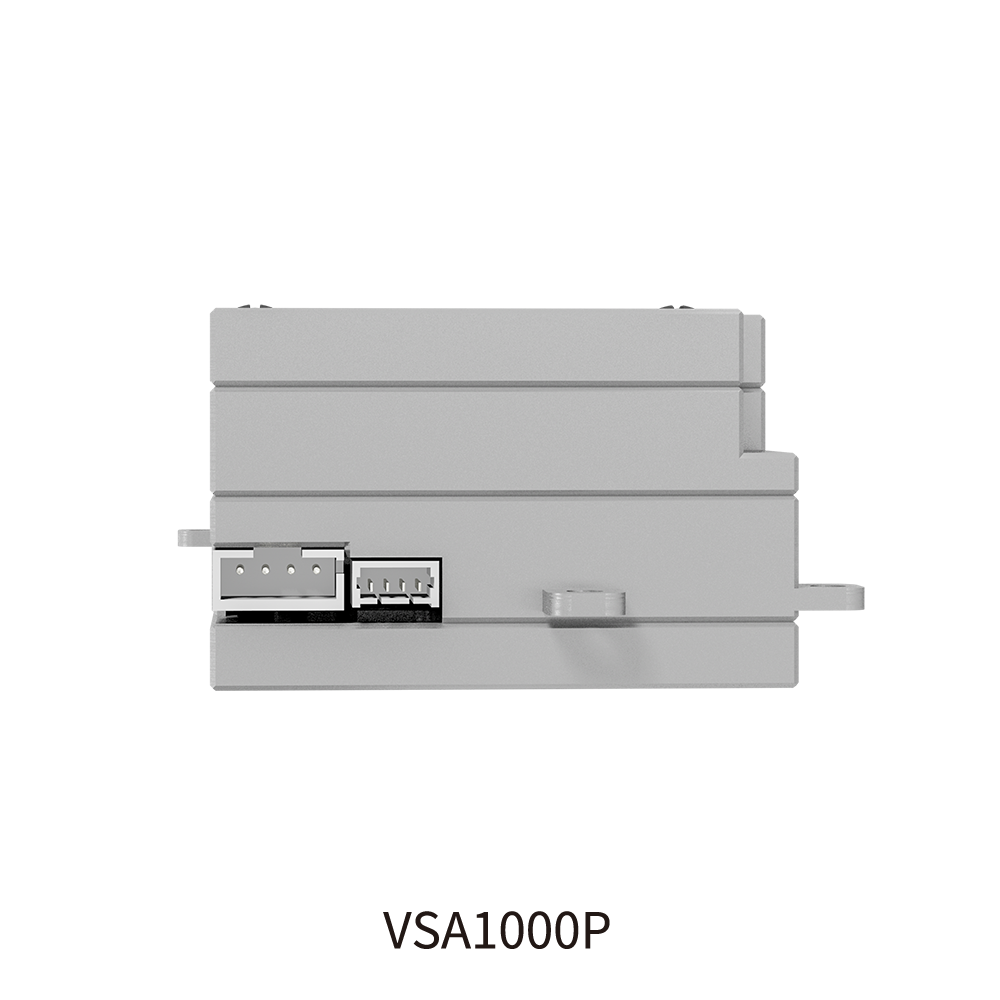

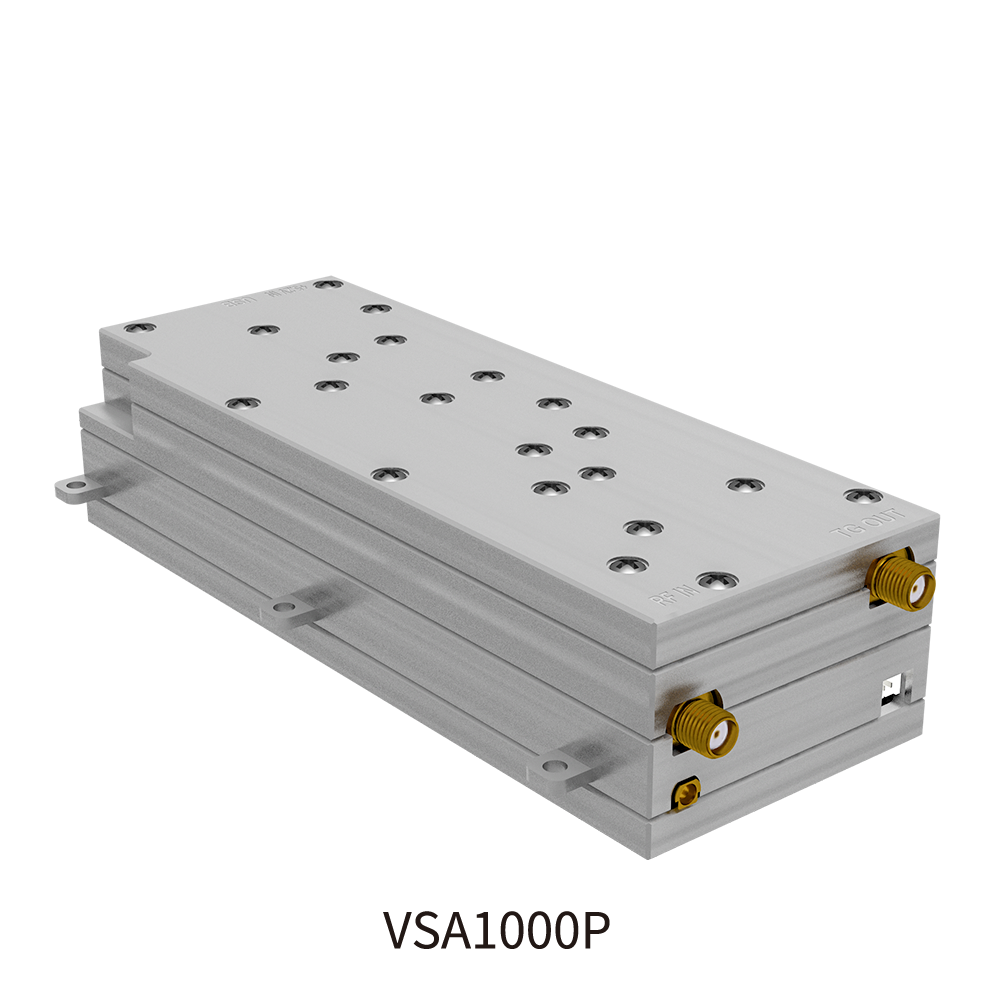

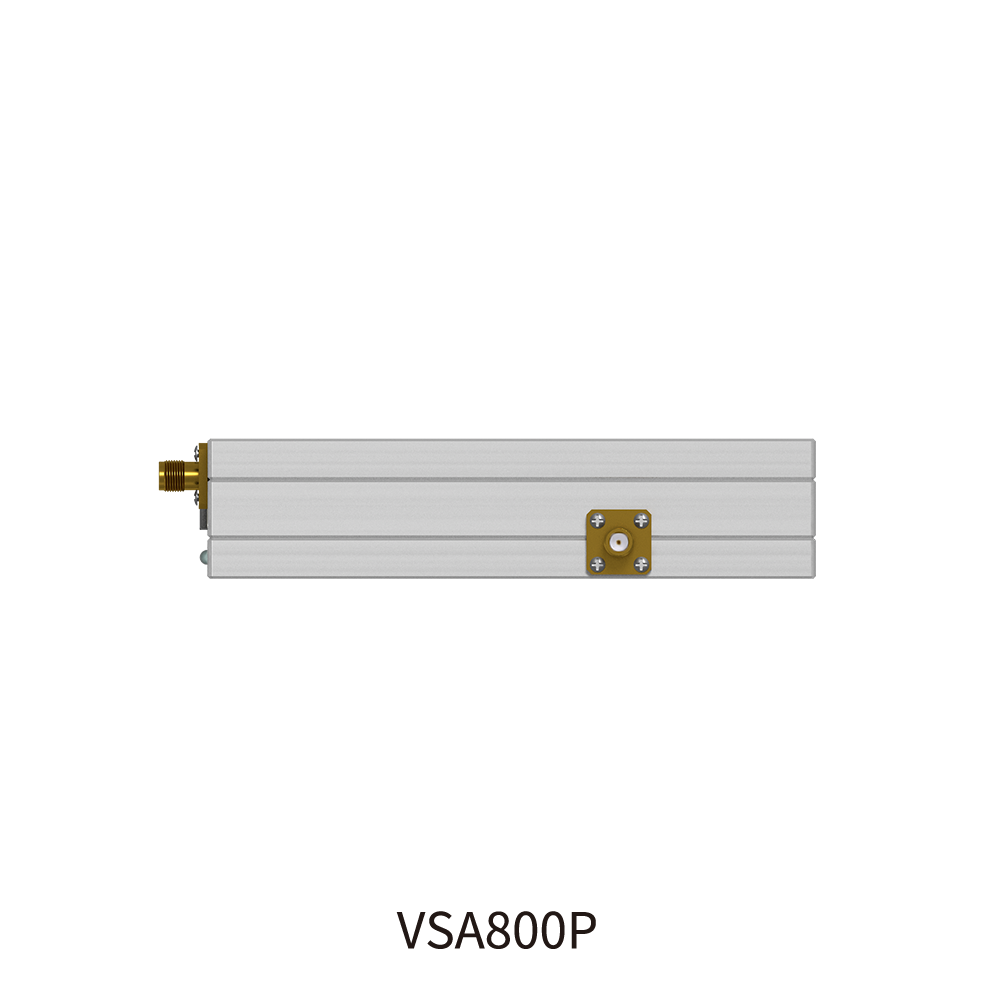

OWON VSA-Pシリーズ スペクトラムアナライザ・モジュール 9kHz～1.5GHz
- 型番
- VSA815P
- メーカー
- OWON
- シリーズ
- VSA-Pシリーズ
- カテゴリ
- ハンドヘルド・スペクトラムアナライザ
249,700円
特長
- 周波数範囲：9kHz ～ 18GHz
- DANL：-160dBm/Hz、 位相ノイズ：-106dBc/Hz@1GHz（10kHzオフセット）
- S11/S21 VNA解析のためのオプションの内蔵ブリッジ (VSA1036P)
- EMl プリ-コンプライアンス・テスト（オプション）
- 通信インターフェース：(USBTMC)，LAN(Vxi11,TCP, Web)
- SCPlコマンドをサポート
- 強力な付属ソフトウェア：包括的な測定機能を備えた、使いやすいインターフェース
- C、C++、C#、Java、Pythonなど、クロス・プラットフォーム開発をサポート
- マイクロ・コントローラやARM/x86プロセッサをサポートし、Kylin Linux、Ubuntu、その他のLinuxディストリビューション、すべてのWindowsバージョン、およびAndroidシステムと互換性があります。
- 単一電源で組み込みが容易なコンパクト設計
製品概要
VSA-Pシリーズは、USB 2.0およびLANインターフェースと高速FPGA信号処理機能を統合した、コンパクトなスーパーヘテロダイン方式のデジタルIF受信機／スペクトラム・アナライザ・モジュールです。スペクトラム・モニタリング、RF試験、受信機用途向けに設計されており、高精度なスペクトラム・データ、電力検出波形、および変調信号を提供します。携帯性と低消費電力に最適化されているほか、試験システムへの組み込みを容易にする標準SCPIコマンドにも対応しています。
規格表
| 型番 | VSA1036P | VSA815P | VSA836P | VSA880P |
|---|---|---|---|---|
| 周波数範囲 | 9kHz～3.6GHz | 9kHz～1.5GHz | 9kHz～3.6GHz | 9kHz～8GHz |
| 周波数分解能 | 1Hz | |||
| 表示平均ノイズレベル（DANL） | ||||
| 条件 | アッテネータ = 0dB、RBW = VBW = 100Hz、 サンプル検波、トレース平均 ≥ 50、20℃～30℃、入力インピーダンス = 50Ω | |||
| プリアンプ On | ||||
| 9kHz～1MHz | -135dBm（代表値）、<-128dBm | — | ||
| 100kHz～1MHz | — | -135dBm（代表値）、<-128dBm | ||
| 1MHz-500MHz | -160dBm（代表値）、<-150dBm | |||
| 500MHz～3.6GHz | -158dBm（代表値）、<-148dBm | — | -158dBm（代表値）、<-148dBm | |
| 500Hz～1.5GHz | — | -158dBm（代表値）、<-148dBm | — | |
| 3.6GHz～6GHz | — | -154dBm（代表値）、<-144dBm | ||
| 6GHz～8GHz | — | -149dBm（代表値）、<-139dBm | ||
| 周波数応答 | ||||
| プリアンプ OFF | ＜0.7dB（fc ≥ 9kHz、アッテネータ = 10dB、50MHz 基準、20℃～30℃） | |||
| プリアンプ ON | 1.0dB（fc ≥ 100kHz、アッテネータ = 10dB、50MHz 基準、20℃～30℃） | |||
| 振幅範囲 | DANL ～ +10dBm、100kHz～10MHz、プリアンプ OFF DANL～+20dBm、10MHz～3.6GHz、プリアンプ OFF | DANL ～ +10dBm、100kHz～10MHz、プリアンプ OFF DANL～+20dBm、10MHz～1.5GHz、プリアンプ OFF | DANL ～ +10dBm、100kHz～10MHz、プリアンプ OFF DANL～+20dBm、10MHz～3.6GHz、プリアンプ OFF | DANL ～ +10dBm、100kHz～10MHz、プリアンプ OFF DANL～+20dBm、10MHz～8GHz、プリアンプ OFF |
| 周波数スパン範囲 | 0Hz、100Hz～最大周波数 | |||
| SSB位相ノイズ (20℃ to 30℃,fc=1 GHz) | ||||
| キャリアオフセット | ||||
| 10kHz（代表値） | < -98dBc/Hz | < -106dBc/Hz | ||
| 100kHz（代表値） | < -106dBc/Hz | < -104dBc/Hz | ||
| 1MHz（代表値） | < -115dBc/Hz | |||
| 最大DC入力 | 50V | |||
| 周波数 | ||||
| 周波数 不確かさ | ± スパン /（スイープ・ポイント数 - 1） | |||
| 帯域幅 | ||||
| 分解能帯域幅（-3 dB） | 1Hz～1MHz（1-3-5-10 シーケンス・ステップ） | |||
| ビデオ 帯域幅(-3 dB) | 10Hz～1MHz（1-3-5-10 シーケンス・ステップ） | |||
| トラッキング・ジェネレータ (オプション) | ||||
| トラッキング・ジェネレータ (オプション) 周波数範囲 | 100kHz - 3.6GHz | 100kHz - 1.6GHz | 100kHz - 3.6GHz | 100kHz - 8.0GHz |
| トラッキング・ジェネレータ (オプション) 通信インターフェース | USBデバイス、LAN | |||
| 電源電圧範囲 | ＋5.2V~+5.4V | +9V～+12V | ||
| 消費電流 | 1.5A（+5.2V) | 0.8A（+12V) | 0.9A (+12V) | |

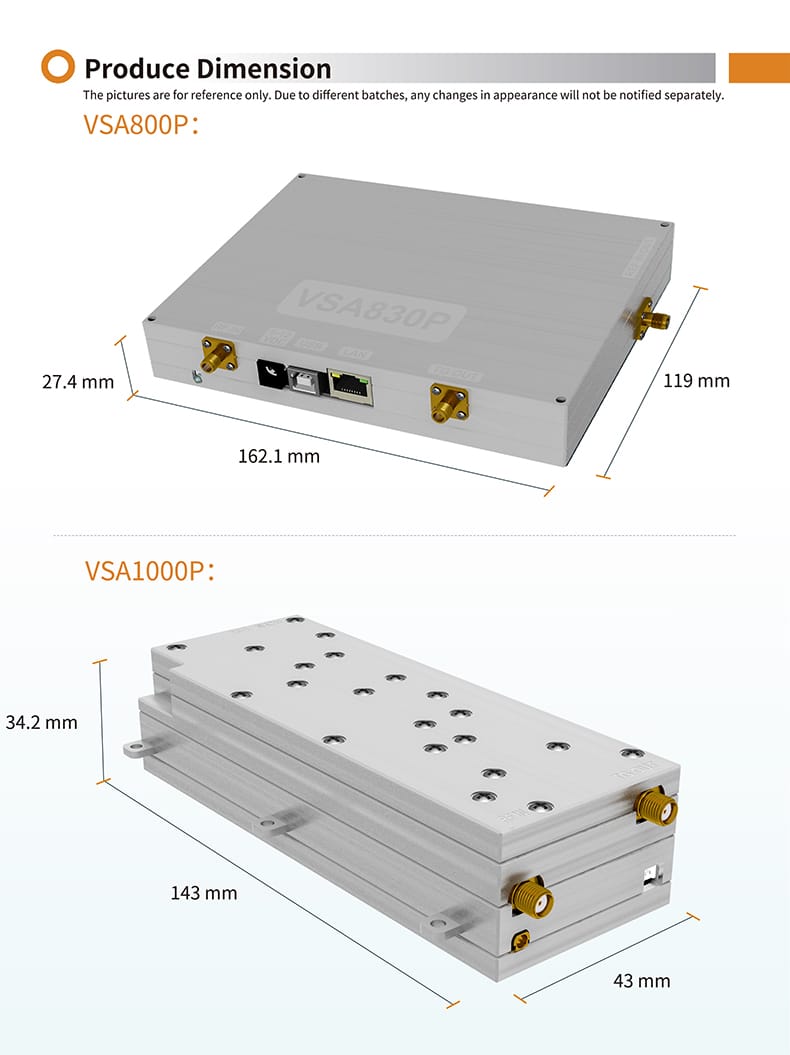

| 寸法 (L×W×H) | 143 ×43×34.2 (mm) | 145×120×30（mm） | 145×120×30 (mm) | |
| トラッキング・ジェネレータ (オプション) 重量 | 約0.5kg | 約0.8kg | ||
付属品・オプション
付属品 |
|---|
電源コード |
クイックガイド |
USBケーブル |
アダプター |
付属品は実際の出荷内容に準じます。
