OWON任意波形・ファンクション・ジェネレータ

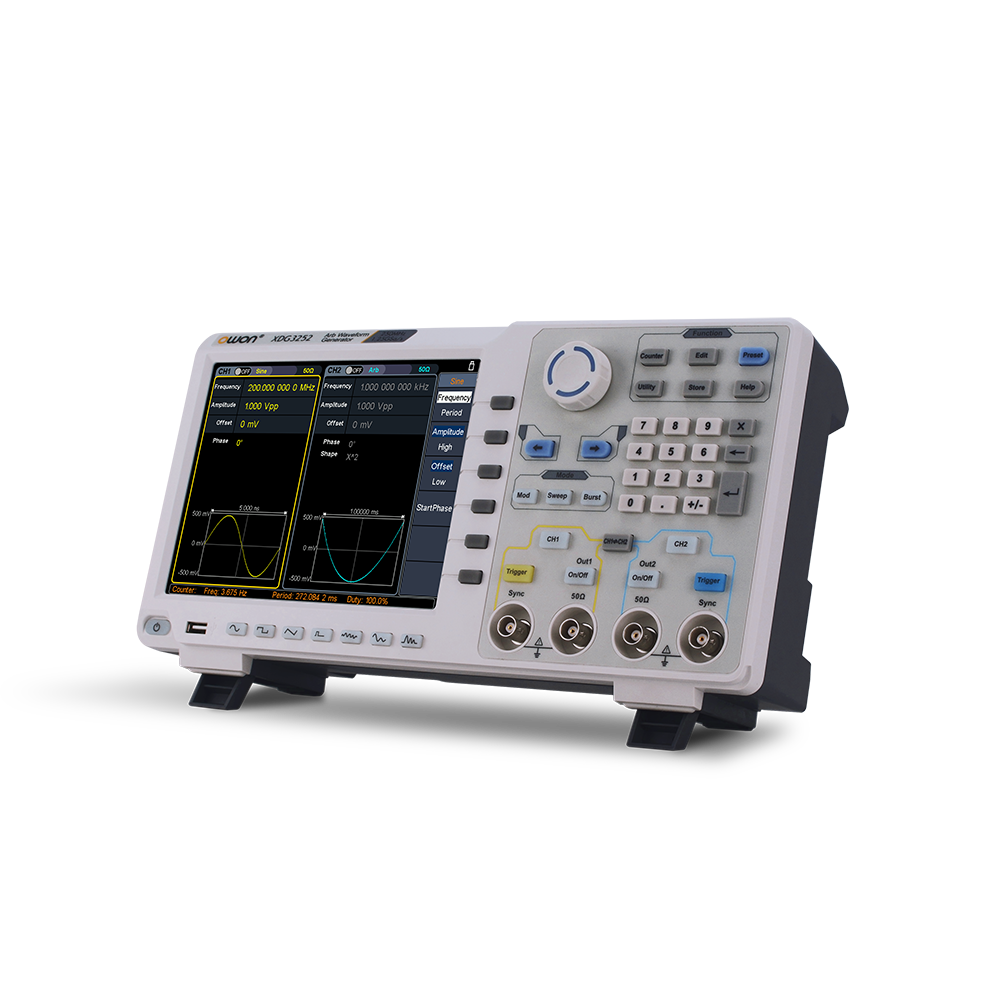

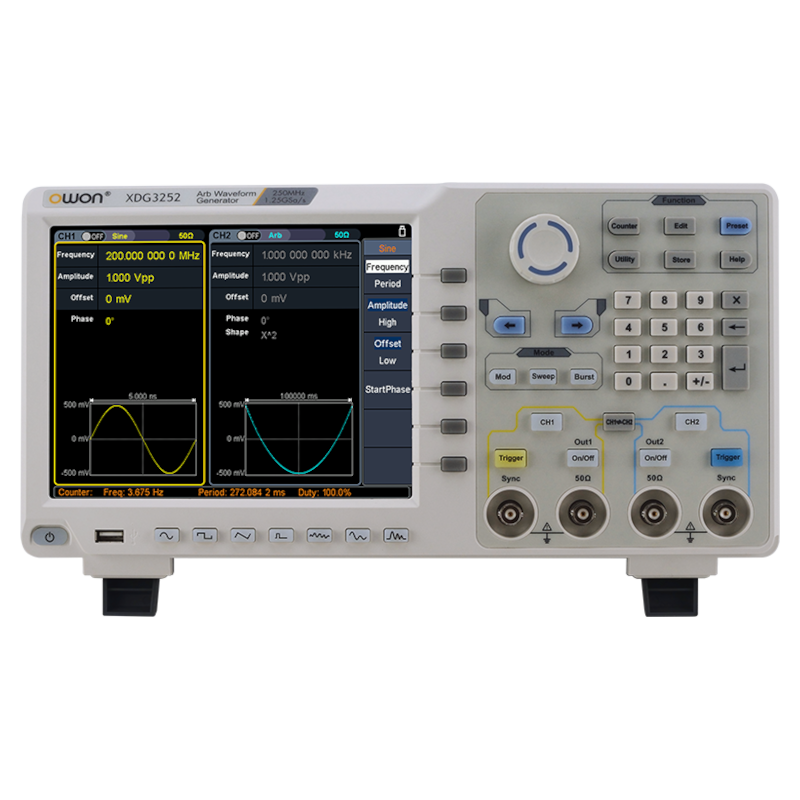

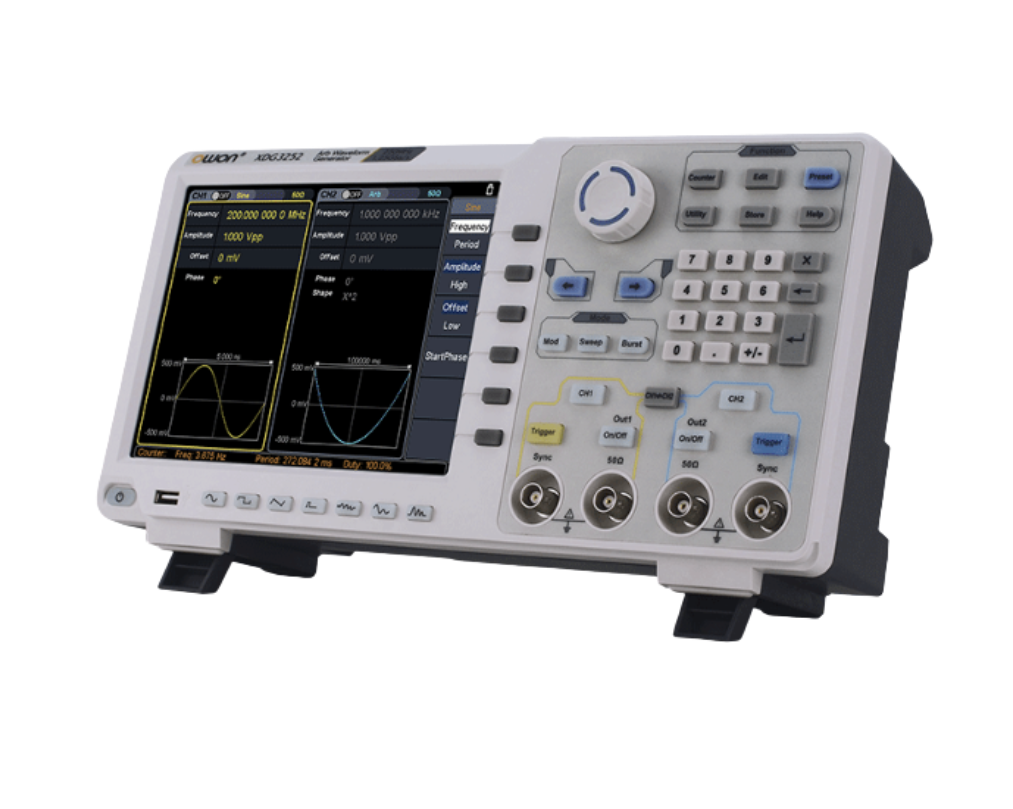

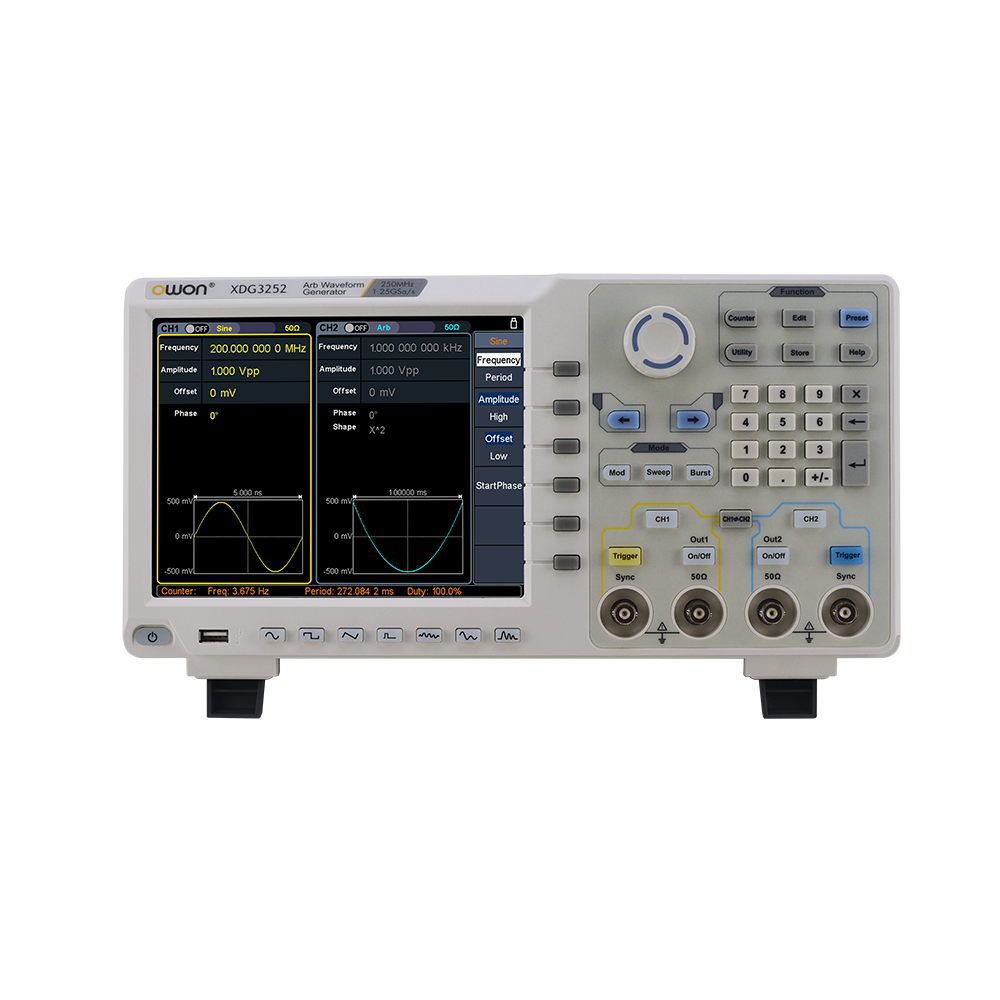

OWON XDG3000シリーズ 任意波形・ファンクション・ジェネレータ 80MHz、2ch

XDG3000シリーズ 2チャンネル 任意波形ファンクション・ジェネレータ + 最高周波数：80MHz, 100MHz, 160MHz, 200MHz, 250MHz + 2チャンネル + サンプルレート： 1.25Gサンプル/秒 + 周波数分解能： 1μHz + 分解能： 14ビット + 任意波形長： 1M + 6種の基本波形と150種のビルトイン波形 + 変調機能：AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK + スイープ機能　 + バースト機能 + 周波数カウンタ + インターフェース： USBホスト, USBデバイス, LAN + SCPIコマンドをサポート + 8インチ 800x600ピクセル タッチ・スクリーンLCD

型番
XDG3082
メーカー
OWON
シリーズ
XDG3000シリーズ
カテゴリ
任意波形・ファンクション・ジェネレータ
価格105,600円税込ストアで購入
  • メーカー保証本体3年・付属品1年
  • 国内技術サポート
価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する
今すぐ電話する0120-620-115通話無料

製品概要

XDG3000シリーズ 2チャンネル 任意波形ファンクション・ジェネレータ
・最高周波数：80MHz, 100MHz, 160MHz, 200MHz, 250MHz
・2チャンネル
・サンプルレート： 1.25Gサンプル/秒
・周波数分解能： 1μHz
・分解能： 14ビット
・任意波形長： 1M
・バースト機能
・周波数カウンタ

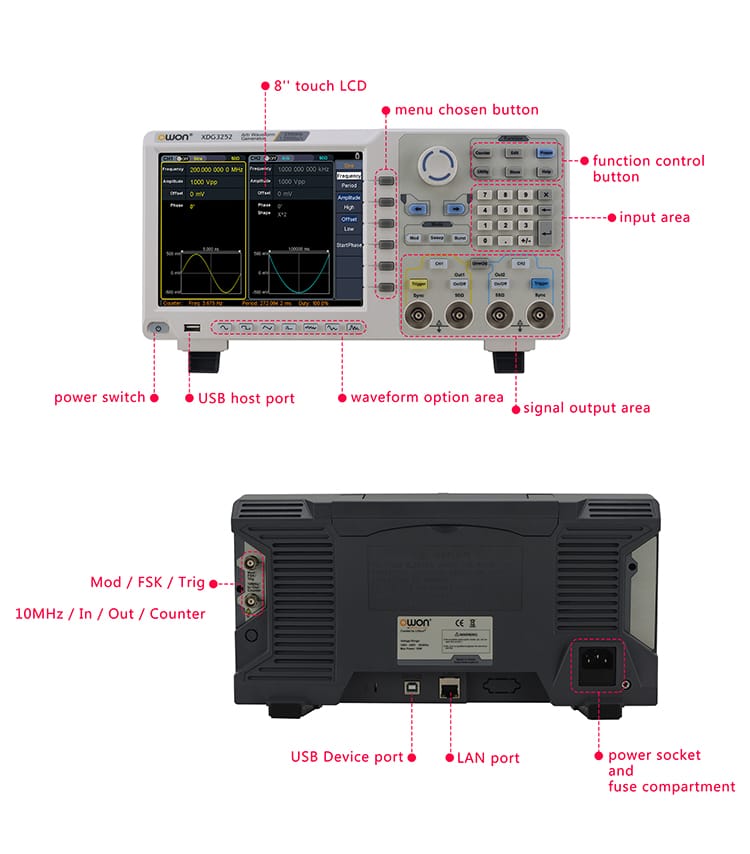

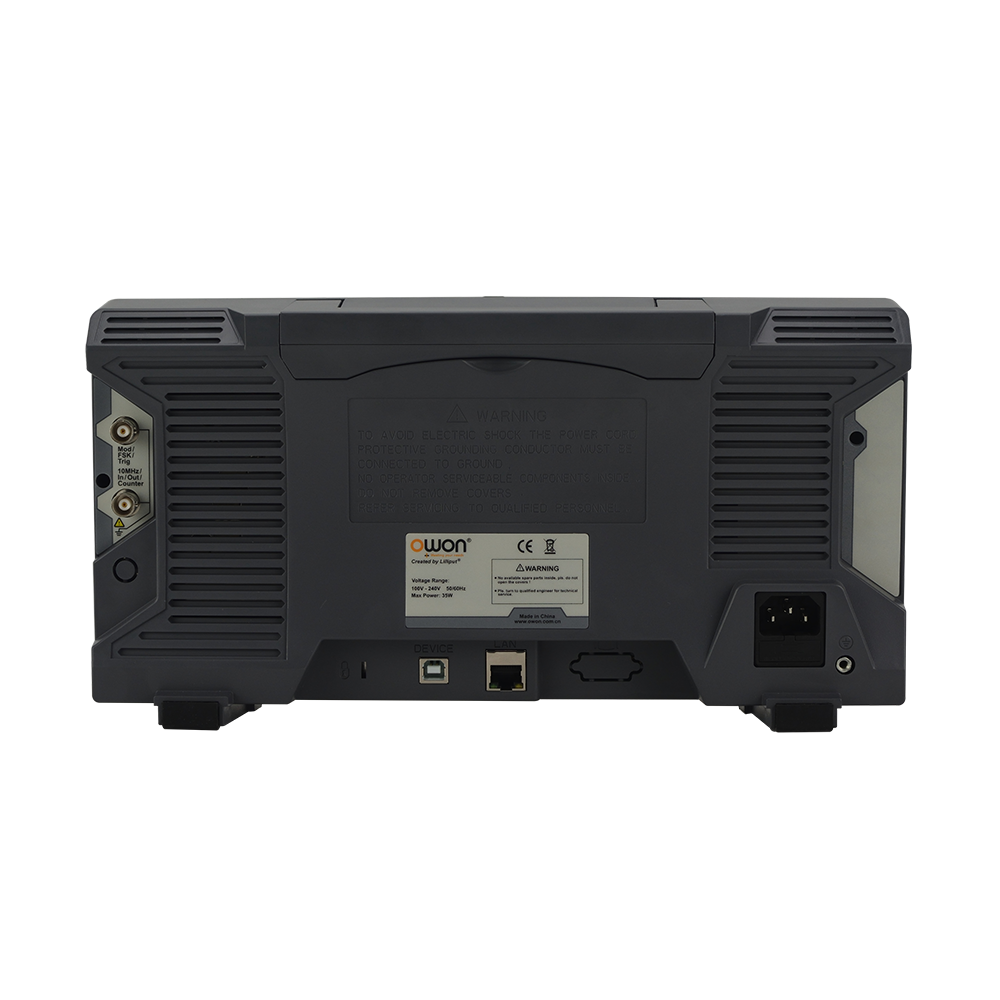

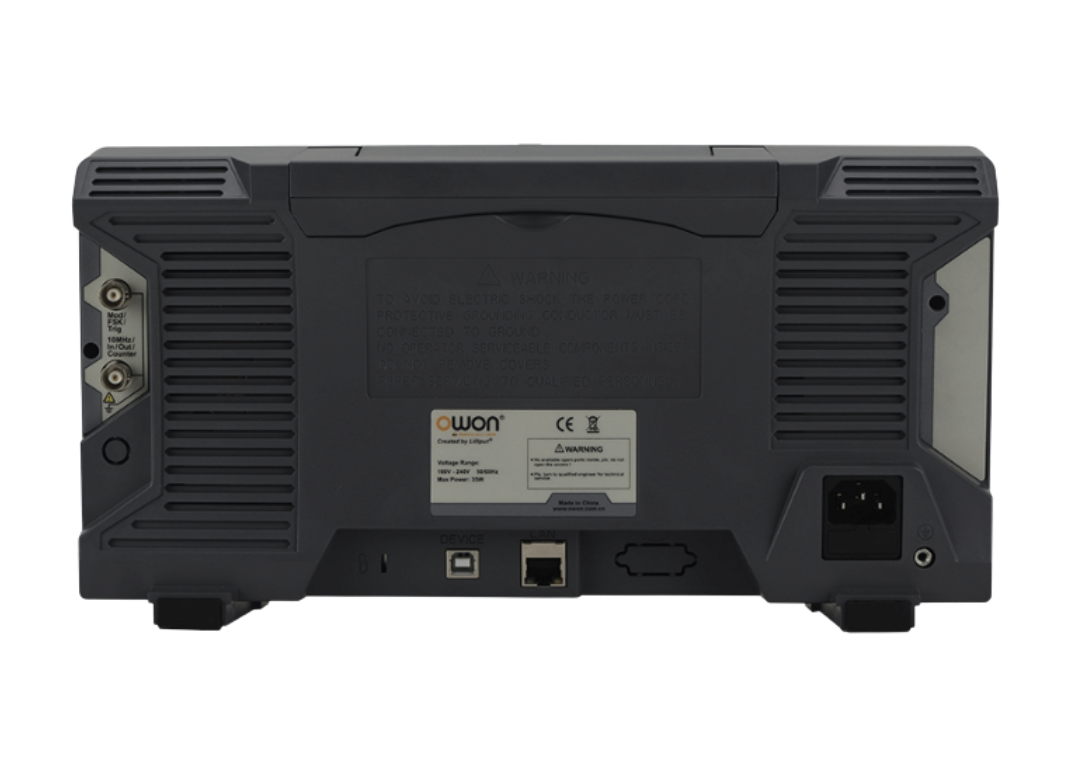

・インターフェース： USBホスト, USBデバイス, LAN
・SCPIコマンドをサポート

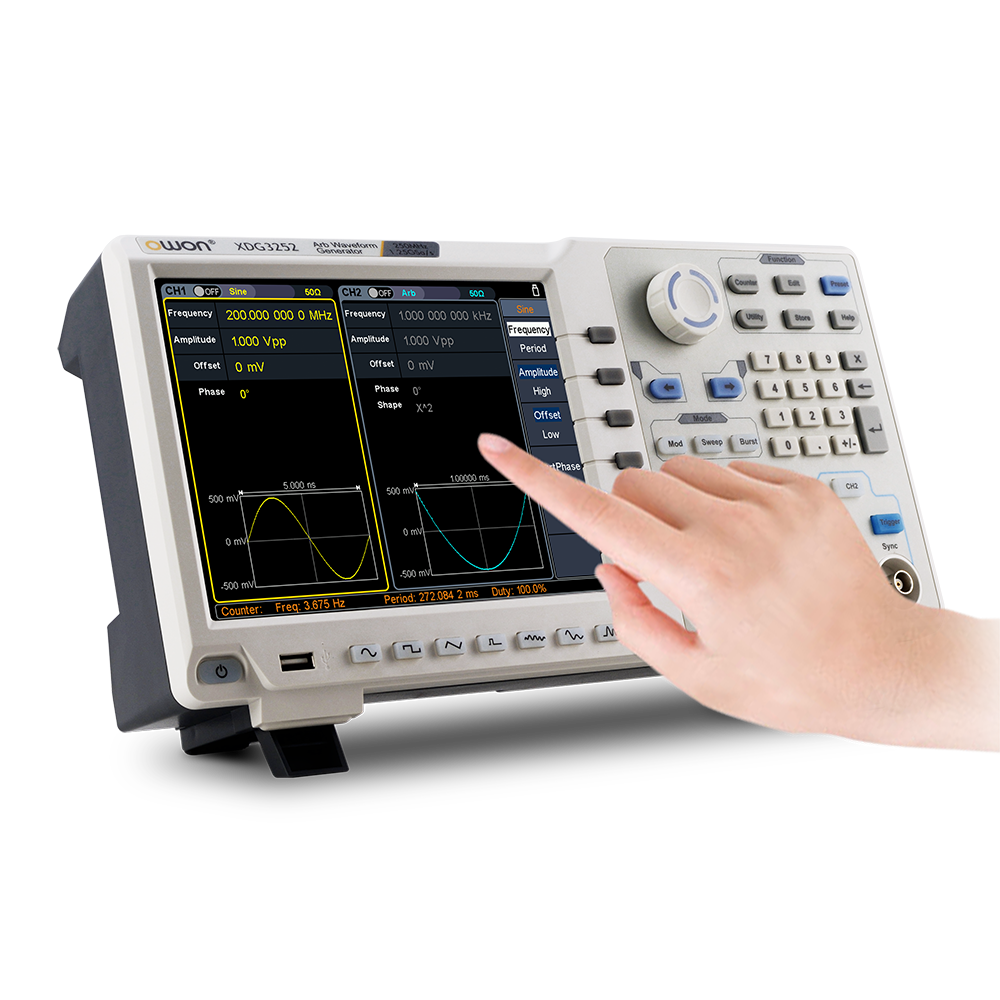

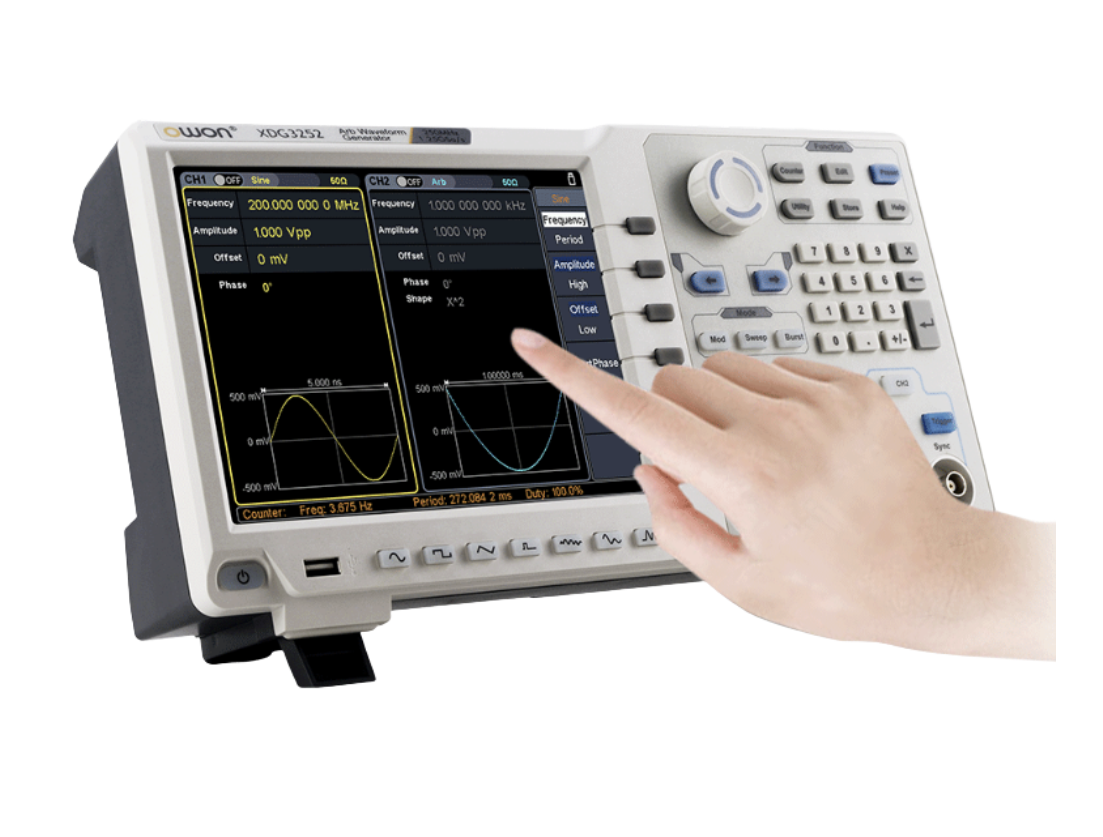

・8インチ 800x600ピクセル タッチ・スクリーンLCD

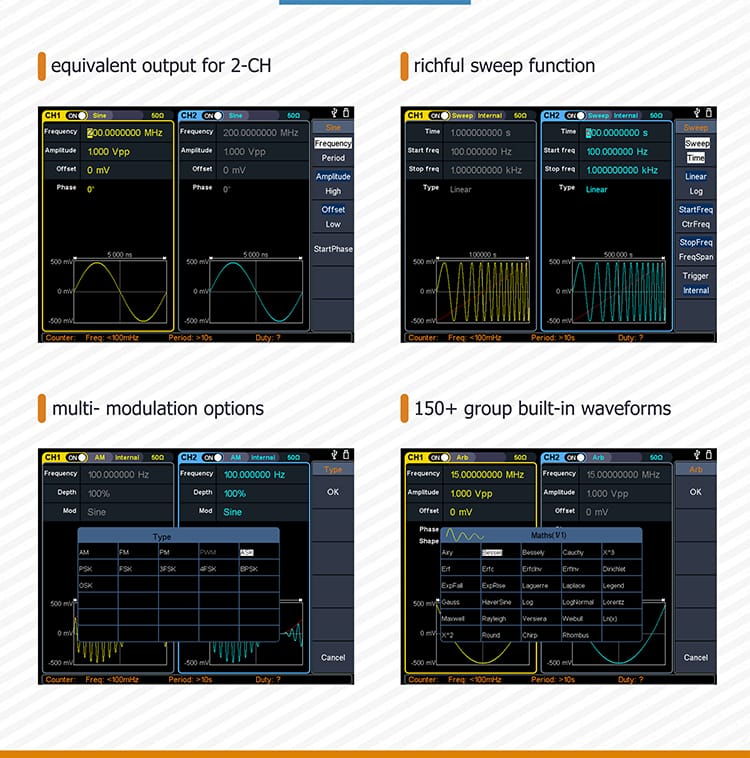

■2チャンネル同等出力

・2チャンネル同等出力

■スイープ機能

豊富なスイープ機能

■多様な変調方式に対応

変調機能：AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK

■150種類以上の内蔵波形

6種の基本波形と150種のビルトイン波形

規格表

型番XDG3082XDG3102XDG3162XDG3202XDG3252
ディスプレイ8インチ 800x600ピクセル タッチスクリーンLCD
インターフェースUSB Host, USB Device, LAN
チャンネル数2
重量約2.5kg
分解能
振幅1mV または 4桁
任意波形14ビット
周波数分解能7桁
波形長2ポイント - 1Mポイント
最高周波数80MHz100MHz160MHz200MHz250MHz
デューティ比50.0% (fixed)
機能frequency period, +width, -width, +duty, -duty
スイープ時間1 ms to 500s, ± 0.1%
周波数レンジ100mHz - 200MHz
サンプルレート1.25Gサンプル/秒
寸法（W×H×D）340 x 177 x 90 (mm)
ジッタ(rms)
パルス300ps + 100ppm
任意波形3ns
出力インピーダンス50Ω (typical)
確度
周波数(分解能1μHz)±1ppm, 0°C - 40°C
振幅±(1% of setting + 1 mVpp) (typical, 1kHz sine, 0V offset)
標準波形正弦波, 矩形波, パルス, ランプ波, ノイズ, 高調波
立ち上がり／立ち下がり時間<5ns
トリガ・ソースinternal, external, manual
波形
スイープsine, square, ramp, arbitrary (except DC)
バーストsine, square, ramp, pulse,arbitrary (except DC)
正弦波1μHz - 80MHz1μHz - 100MHz1μHz - 160MHz1μHz - 200MHz1μHz - 250MHz
パルス
周波数(分解能1μHz)1μHz - 25MHz
オーバー・シュート<3%
ランプ1μHz - 5MHz
高調波1μHz - 40MHz1μHz - 50MHz1μHz - 80MHz1μHz - 100MHz1μHz - 125MHz
ノイズ120MHz (-3dB, typical)
ジッタ（rms、周期間）300ps + 100ppm
対称性0% to 100%
高調波タイプeven, odd, all, user
任意波形
波形指数立ち上がり、指数的立ち下がり、Sin(x)/x、ステップ波など、合計150のビルトイン波形、 ユーザー定義の任意波形
方向up, down
内部周期10 ns - 500 s
ゲートソースexternal trigger
タイプ
変調AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, スイープ, バースト
スイープlinear, log
入力/ 出力frequency counter, external modulation input, external trigger input, external reference clock input / output
オーバーシュート
矩形<3%
パルス<3%
キャリア波形
AMsine, square, ramp, arbitrary (except DC)
FMsine, square, ramp, arbitrary (except DC)
PMsine, square, ramp, arbitrary (except DC)
PWMpulse
FSK / 3FSK / 4FSKsine, square, ramp, arbitrary (except DC)
PSKsine, square, ramp, arbitrary (except DC)
OSKsine, square, ramp, arbitrary (except DC)
ASKsine, square, ramp, arbitrary (except DC)
BPSKsine, square, ramp, arbitrary (except DC)
ソース
AMinternal / external
FMinternal / external
PMinternal / external
PWMinternal / external
FSK / 3FSK / 4FSKinternal / external
PSKinternal / external
OSKinternal
ASKinternal / external
BPSKinternal
変調波形
AMsine, square, ramp, noise, arbitrary
FMsine, square, ramp, noise, arbitrary
PMsine, square, ramp, noise, arbitrary
PWMsine, square, ramp, noise, arbitrary
FSK / 3FSK / 4FSKsquare with 50% duty cycle
PSKsquare with 50% duty cycle
ASKsquare with 50% duty cycle
BPSKsquare with 50% duty cycle
変調周波数
AM2 mHz - 100 kHz
FM2 mHz - 100 kHz
PM2 mHz - 100 kHz
PWM2 mHz - 100 kHz
キー周波数
FSK / 3FSK / 4FSK2 mHz - 1MHz
PSK2 mHz - 1MHz
OSK2 mHz - 1MHz
ASK2 mHz - 1MHz
BPSK2 mHz - 1MHz
周波数(分解能1μHz)
矩形波1μHz - 30MHz1μHz - 40MHz1μHz - 50MHz
周波数(分解能1μHz)
任意波形
built-in waveform1uHz - 15MHz
user-defined waveform1uHz - 50MHz
振幅
50Ω負荷
≤40MHz1mVpp - 10Vpp
≤80MHz1mVpp - 5Vpp
≤120MHz1mVpp - 2.5Vpp
≤250MHz1mVpp - 1Vpp
ハイ・インピーダンス負荷
≤40MHz2mVpp - 20Vpp
≤80MHz2mVpp - 10Vpp
≤120MHz2mVpp - 5Vpp
≤250MHz2mVpp - 2Vpp
DC オフセット
レンジ(50Ω)±(5 Vpk - Amplitude Vpp/2)
レンジ(ハイインピーダンス)±(10 Vpk - Amplitude Vpp/2)
確度±(1% of |setting| + 1mV + Amplitude Vpp x 0.5%)
分解能1mV または 4桁
バースト
バースト数1 to 50,000 period, infinite, gating
AM
変調度0.0% - 100.0%
PM
位相遷移0〜180 °
PWM
幅分布0 ~ minimum (pulse duty ratio, 100% - pulse duty ratio)
任意波形
最小立ち上がり/立ち下がり時間<7ns
正弦波スペクトル純度
高調波歪 代表値 (0dB)
DC - 1MHz<-65dBc
1MHz - 10MHz<-60dBc
10MHz - 120MHz<-50dBc
120MHz - 250MHz<-45dBc
総高調波歪＜0.05 %, 10 Hz to 20 kHz, 1 Vpp
スプリアス 代表値 (0dB)
≤10MHz<-70dBc
>10MHz<-70dBc + 6dB/ octave
位相ノイズ 代表値(0dBm, 10kHz オフセット)
10MHz≤-110dBc/Hz
パルス
リーティング/トレーリング・エッジタイム≧7ns
パルス幅12ns - 996875s
ランプ
線形性≤1% of peak output (typical, 1kHz, 1 Vpp, 50% symmetry)
高調波
高調波次数≤16
高調波振幅すべての次数字の高調波に設定可能
高調波位相すべての次数字の高調波に設定可能
OSK
発振時間square with 50% duty cycle
矩形
矩形
オーバー・シュート<3%

付属品・オプション

標準付属品

数量

電源コード

1

クイックガイド

1

CD ROM

1

USBケーブル

1

BNCケーブル

1

資料ダウンロード

よくある質問

  • QOWON製品は購入時の校正書類対応可能ですか？
    A

    OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
    お見積り金額について、別途お問い合わせしてください。

  • Qスイープやバーストはできますか？
    A

    できます。外部トリガ入力可能な端子も備えているので、トリガ条件は内部とマニュアル、外部から選択可能です。

  • Q任意波形を出力したい。
    A

    任意波形作成用PCソフトウェアを用意しています。USB通信またはUSBメモリ経由で任意波形データをXDGに取り込んで出力できます。

  • Q任意波形作成用PCソフトウェアでXDGと通信ができない。
    A

    システム設定でUSBデバイスポートの設定を PC にしてください。

  • QNI-VISAを使った自作アプリでXDGを制御したい。
    A

    システム設定でUSBデバイスポートの設定を USBTMC にしてください。

  • QPCで自由に任意波形を編集し、CSVファイル経由でXDGに取り込んで出力したい。
    A

    できます。CSVファイルを任意波形作成用PCソフトウェアで読み込んでから通信、あるいはBINファイルを作成してUSBメモリ経由でXDGにデータを取り込むことができます。
