													特長

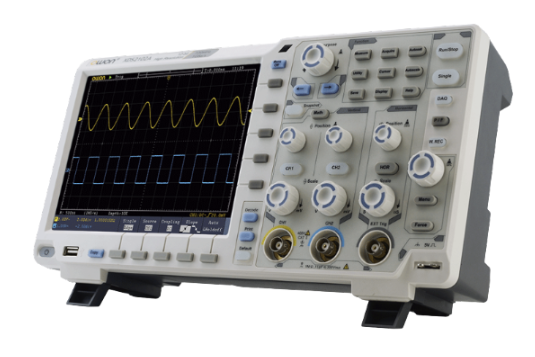

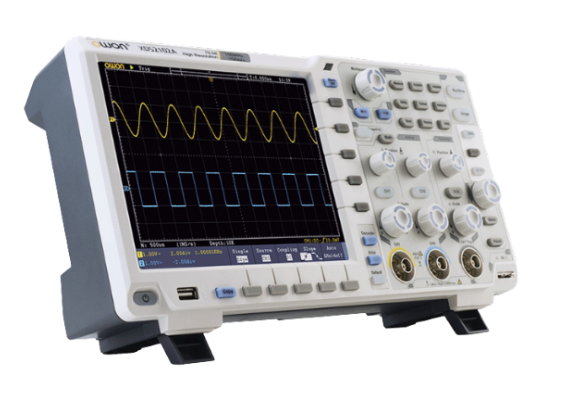

・XDS2000シリーズ 2チャンネル デジタル・オシロスコープ
・周波数帯域: 100MHz
・2チャンネル

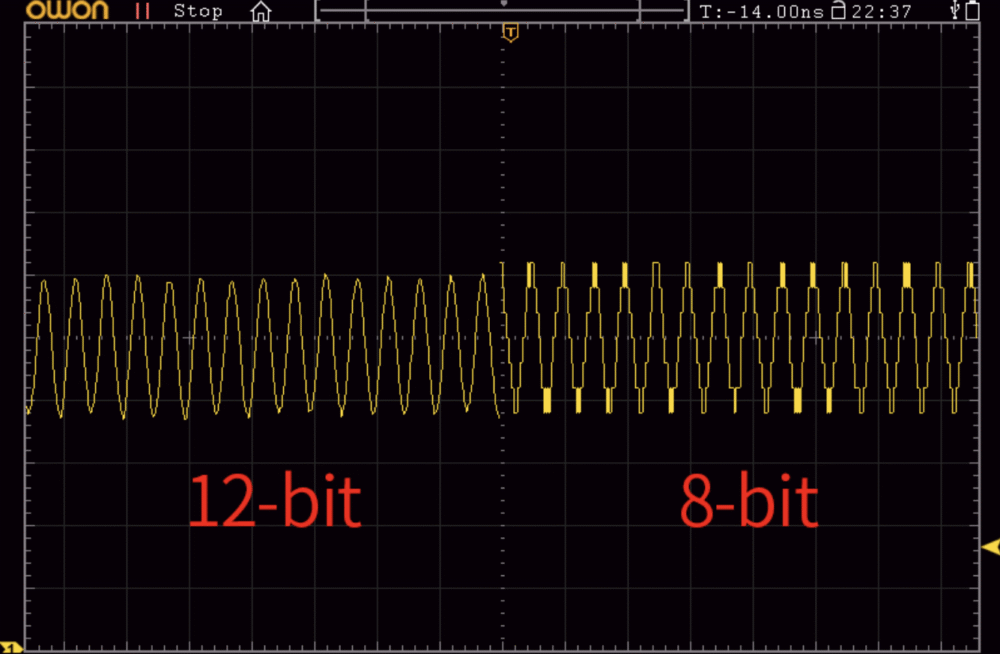

・垂直軸分解能: 最大12ビット、波形を詳細に観測
・レコード長: 20M

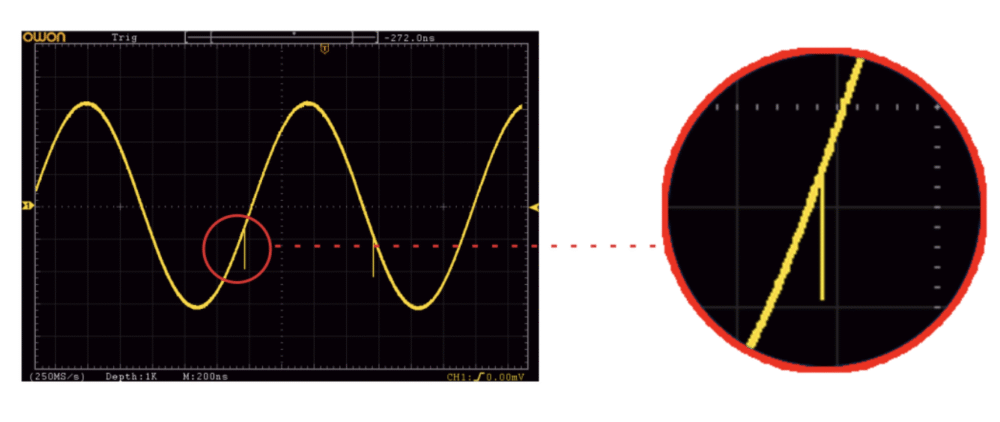

・波形更新レート: 最高 55,000波形/秒
・垂直軸スケール:1mV/div 〜10V/div, 低バック・グラウンド・ノイズ
・多様なトリガ、バス・デコード機能
-

-
・最大55,000フレーム/秒の波形リフレッシュレート
-

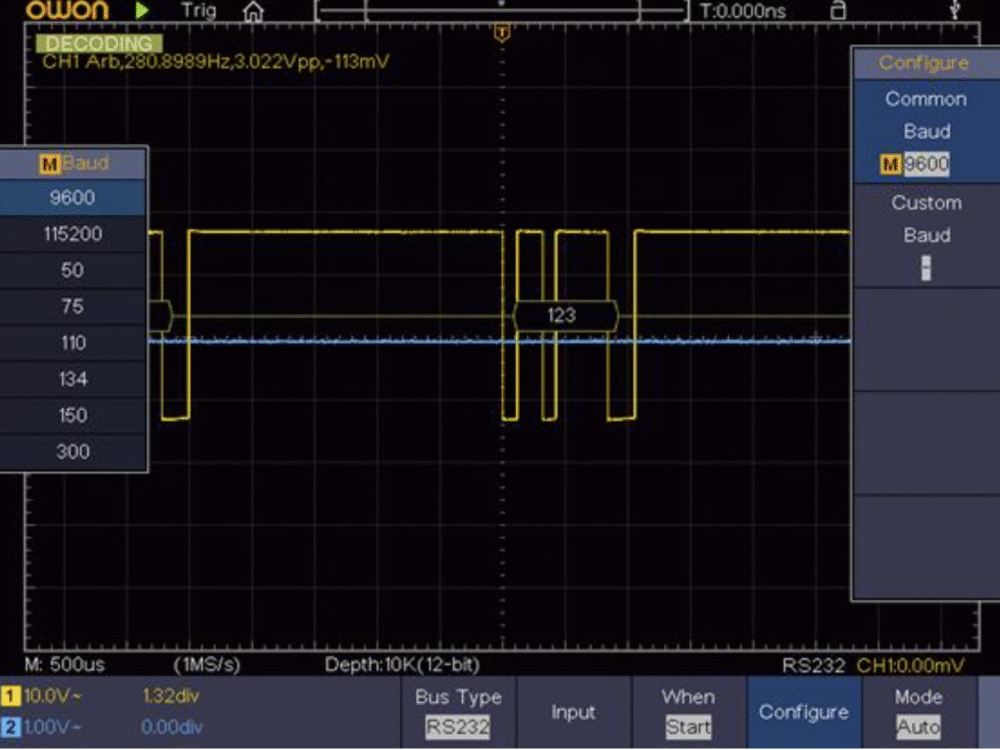

・RS232、IIC、SPI、CANなどのバス・デコード機能が標準搭載されました。
-

価格・仕様
| モデル | XDS2102A | |||||||
|---|---|---|---|---|---|---|---|---|
| 価格(税込) | ¥91,300 | |||||||
| 周波数帯域 | 100MHz | |||||||
| 最高サンプルレート | 1Gサンプル/秒 | |||||||
| 垂直軸分解能 | 最大12ビット | |||||||
| レコード長 | 20M | |||||||
| 水平軸スケール | 2ns/div – 1000s/div, ステップ 1 – 2 – 5 | |||||||
| チャンネル数 | 2 + 1 (Ext) | |||||||
| ディスプレイ | 8インチ カラーLCD, 800 x 600 ピクセル | |||||||
| トリガ・タイプ | エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN ( 標準搭載) | |||||||
| バス・デコード | I2C, SPI, RS232, CAN ( 標準搭載) | |||||||
| インターフェース | USB ホスト, USB デバイス, トリガ出力 (P/F), LAN, VGA (オプション) | |||||||
| 電源 | 100V – 240V AC, 50/60Hz, CAT II | |||||||
| 消費電力 | <15W | |||||||
| ヒューズ | 2A, T class, 250V | |||||||
| 寸法 (W x H x D) | 340 x 177 x 90 mm | |||||||
| 重量 | 約 2.6 kg | |||||||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電源コード | 1 |
| CD ROM | 1 |
| パッシブプローブ | 1/チャンネル |
| USBケーブル | 1 |
| クイックガイド | 1 |
| オプションアクセサリ | 概容 |
|---|---|
| Soft Bag | ソフトバッグ |
| Q9 | BNCケーブル |
資料
製品カタログ
OWON総合カタログユーザーズガイド
OWON(オウオン)XDS2102A ユーザー・マニュアル(英語)OWON(オウオン)XDS2102A クイック・ガイド(英語)OWON(オウオン)XDS2102A SCPIコマンド・ガイド(英語)アプリケーション・用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定③—補正状態の自動判定方法オシロスコープによる自動測定④—簡易Bode測定プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説FAQ
- OWON製品は購入時の校正書類対応可能ですか?
- OWON製品は出荷時有料で3点セット(校正証明書・成績証明書・トレサビリティ体系図)対応可能です。
 お見積り金額について、別途お問い合わせしてください。
- デモ機の貸出対応は可能でしょうか。
- 本製品のデモ機を無償で貸出は可能です。
 貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
 弊社まで返送する際の送料はお客様にご負担いただきます。
 ご希望の日程と送り先をお教えください。
- 製品の保証期間について
- 本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
- 非該当証明書の発行について
- 下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。 - 型名: - シリアル番号: - 購入先(販売店名): - 購入日: - 輸出元会社名(国内の会社名): - 輸出先国名: - 輸出先会社名: - 輸出目的(例:自社使用、現地販売、技術サポートなど):
