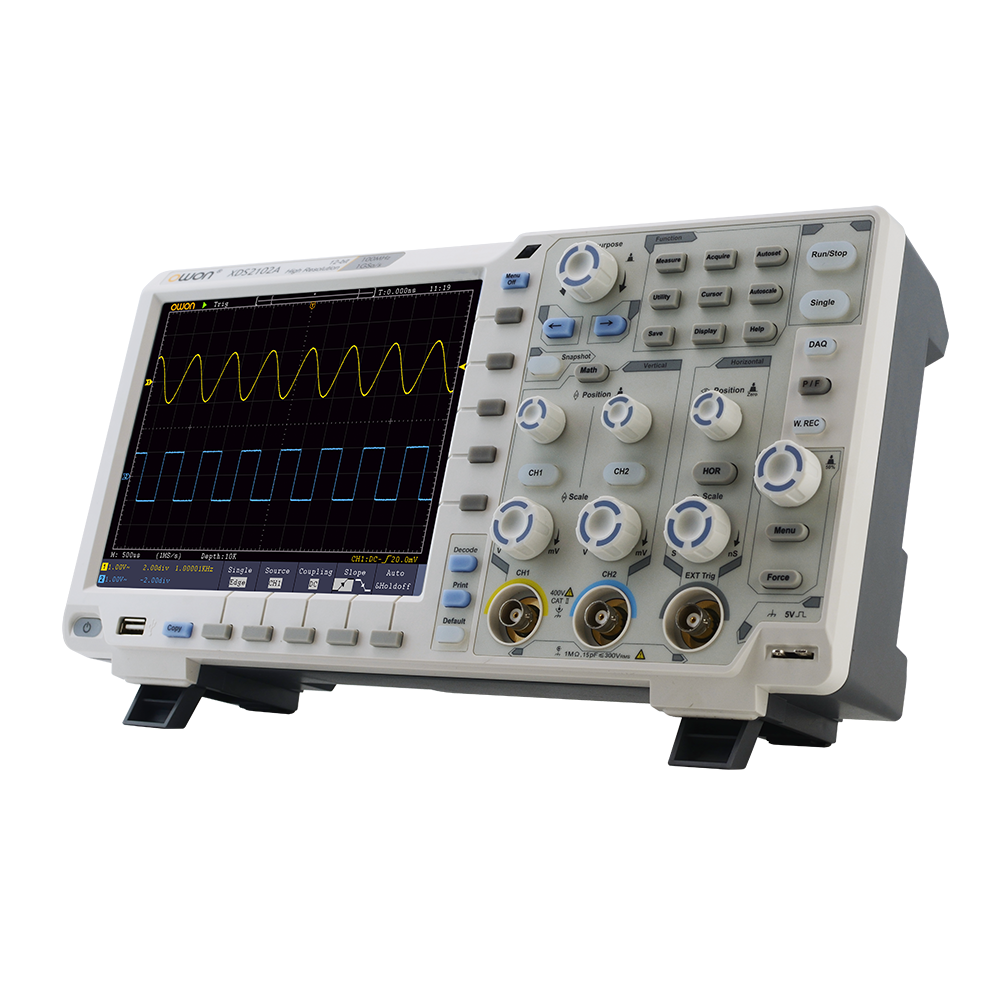

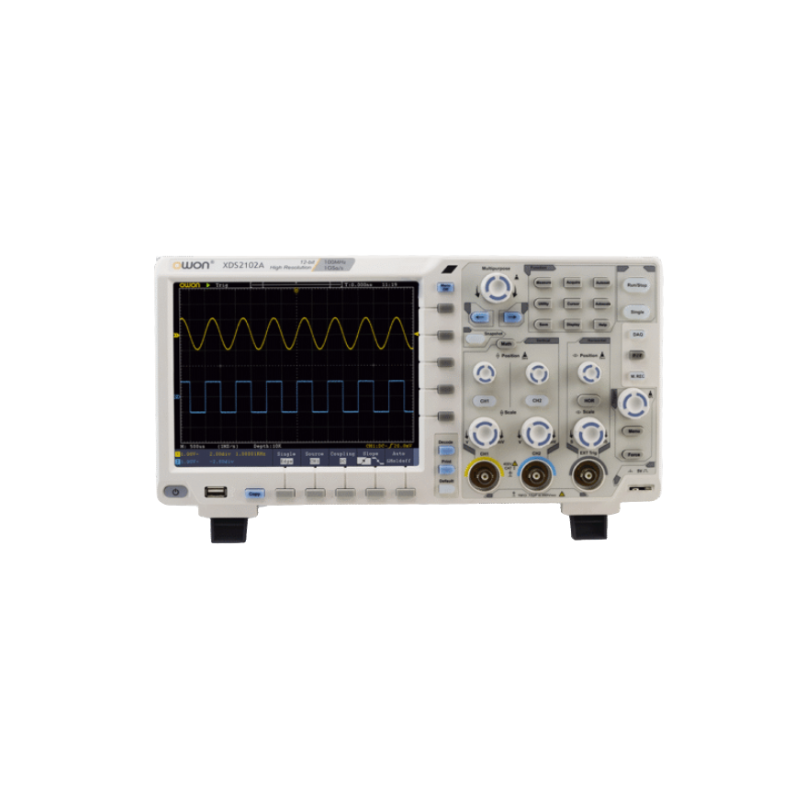

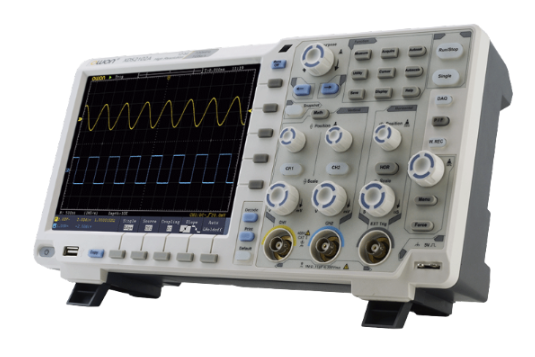

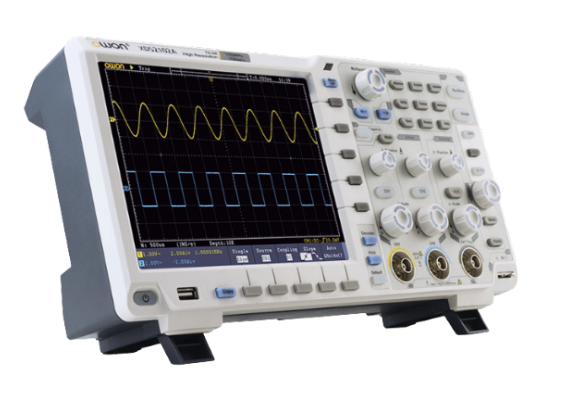

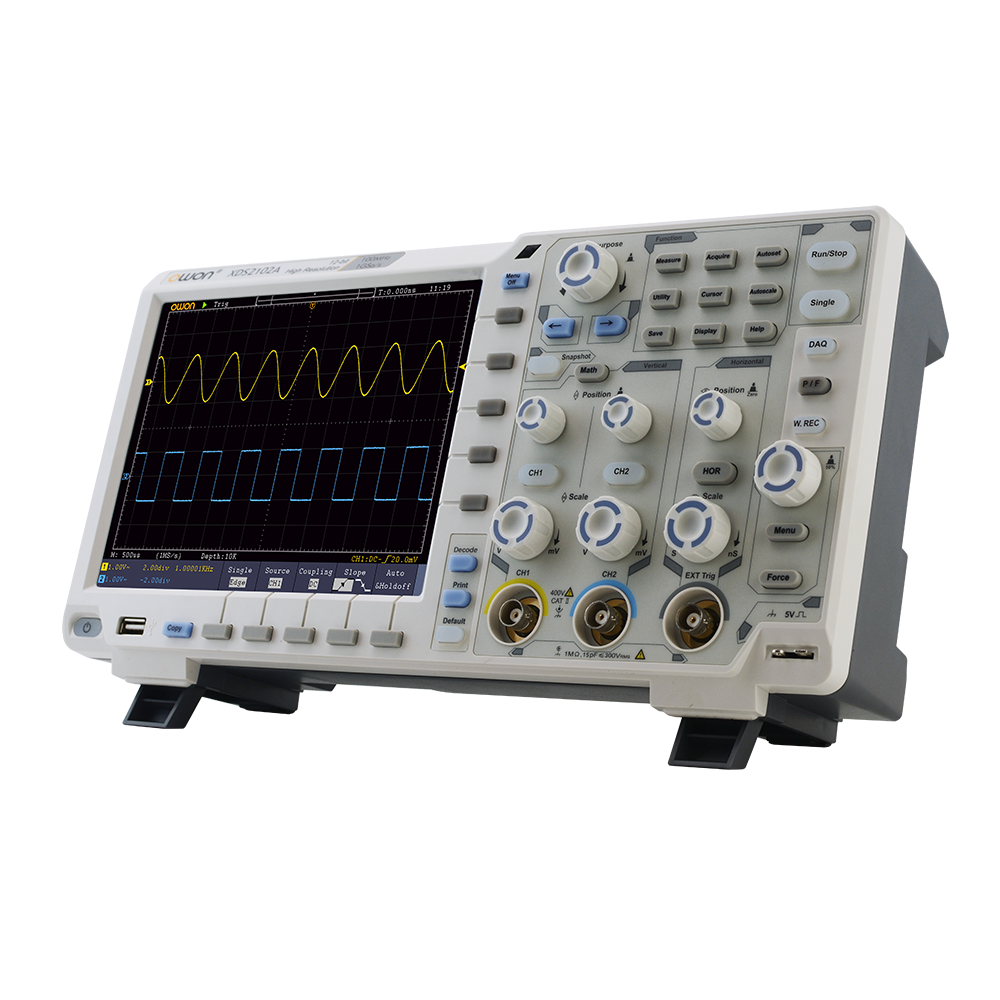

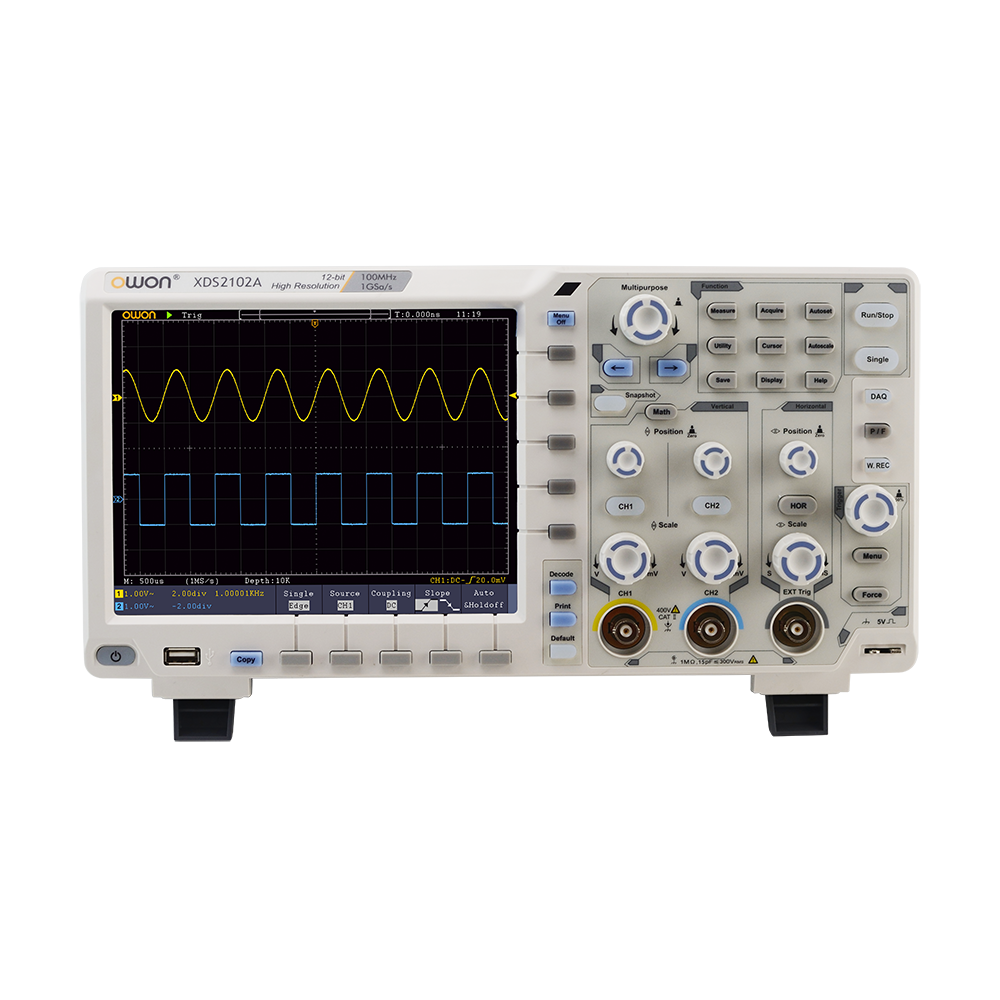

OWON XDS2000シリーズ オシロスコープ 100MHz、2ch、12bit
XDS2000シリーズ 2チャンネル デジタル・オシロスコープ + 周波数帯域： 100MHz + 2チャンネル + 垂直軸分解能： 最大12ビット、波形を詳細に観測 + レコード長： 20M + 波形更新レート： 最高 55,000波形/秒 + 垂直軸スケール：1mV/div 〜10V/div, 低バック・グラウンド・ノイズ + 多様なトリガ、バス・デコード機能 + SCPIコマンドをサポート + 省スペースな超薄型ボディ + インターフェース： USBホスト、USBデバイス、LAN、VGA, AUX + 8インチ カラーLCD, 解像度800 x 600
- 型番
- XDS2102A
- メーカー
- OWON
- シリーズ
- XDS2000シリーズ
- カテゴリ
- ベンチトップ・オシロスコープ
製品概要
・XDS2000シリーズ 2チャンネル デジタル・オシロスコープ
・周波数帯域： 100MHz
・2チャンネル
・垂直軸分解能： 最大12ビット、波形を詳細に観測
・レコード長： 20M
・波形更新レート： 最高 55,000波形/秒
・垂直軸スケール：1mV/div 〜10V/div, 低バック・グラウンド・ノイズ
・多様なトリガ、バス・デコード機能

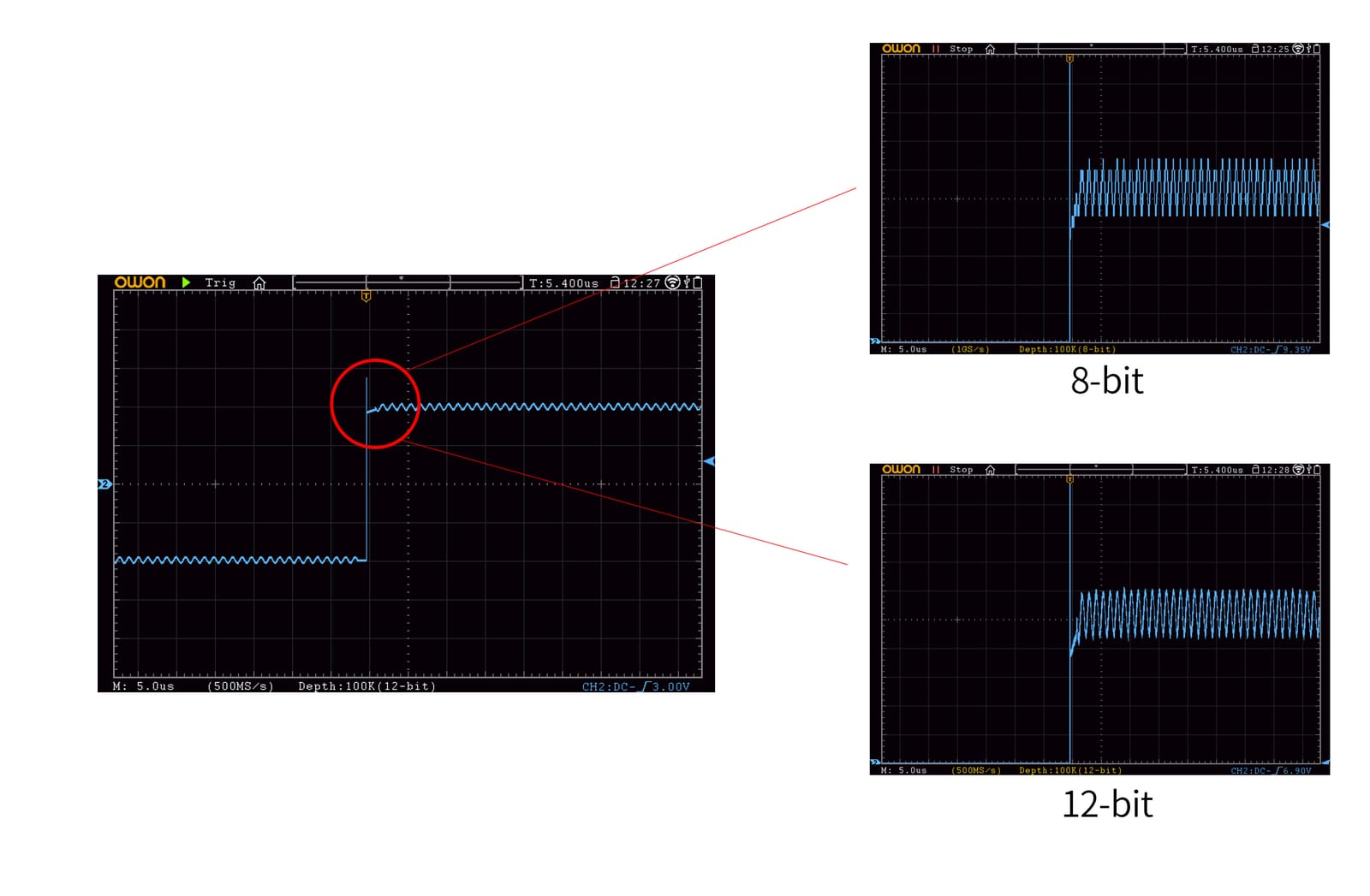

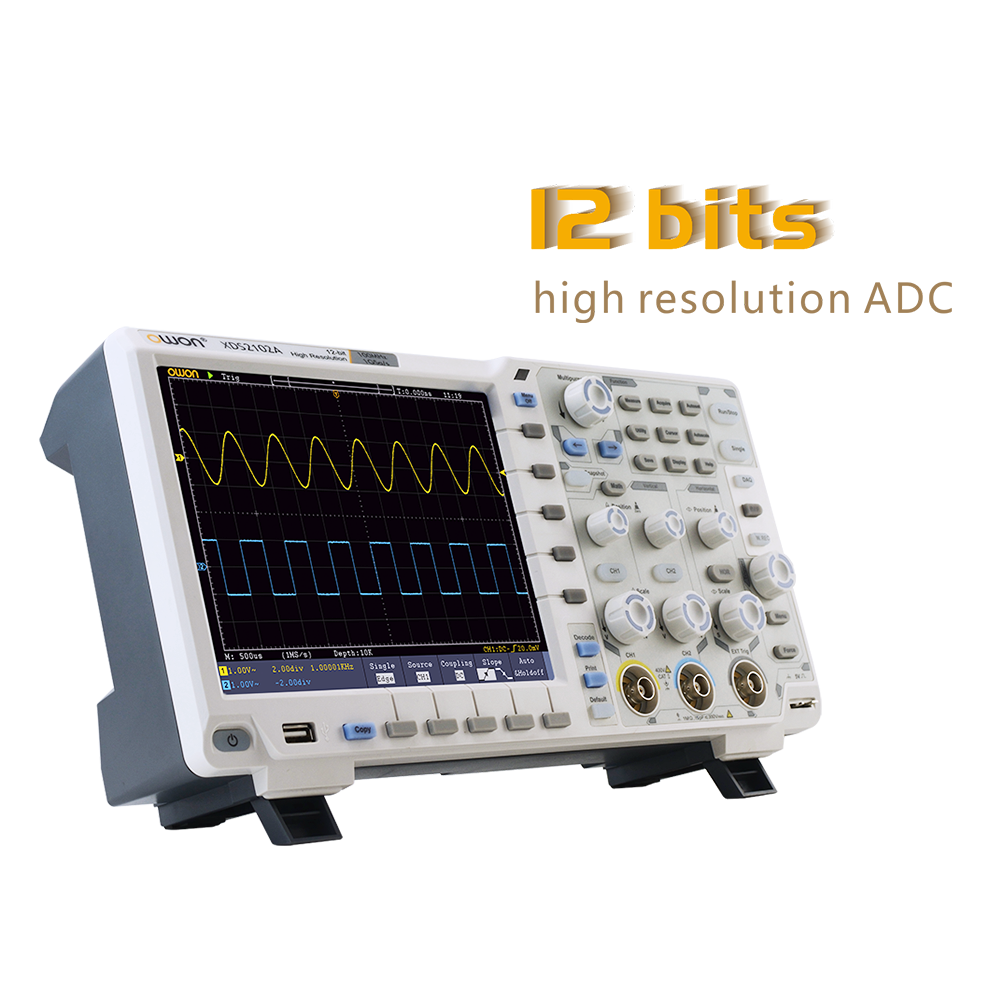

■12ビット垂直軸分解能、8インチ ディスプレイ

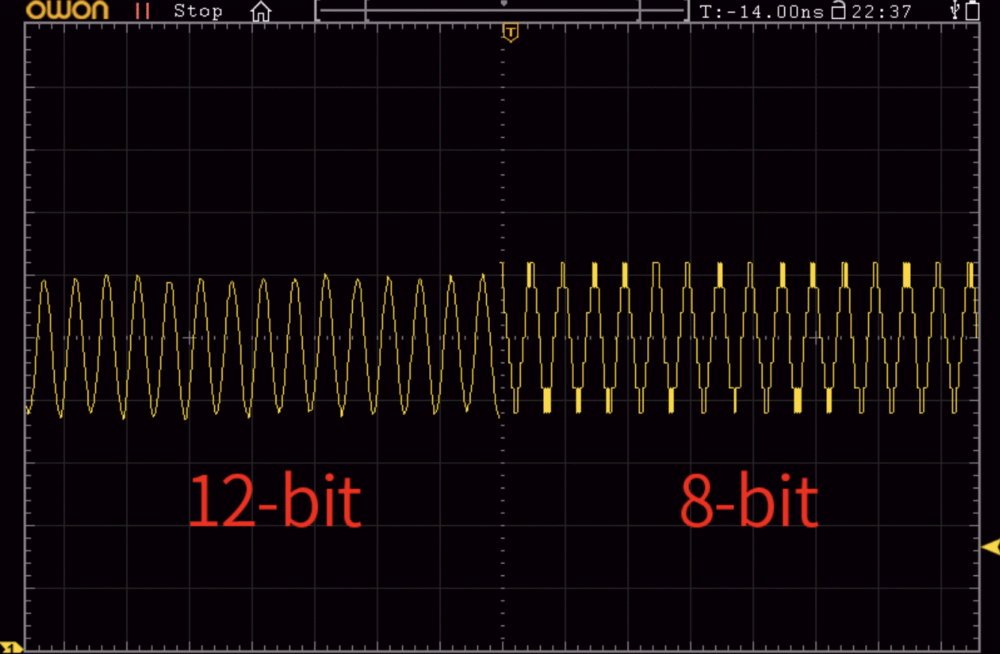

XDS2000シリーズの垂直軸分解能は最大12ビットで、分解能は他の8ビットのオシロスコープに対して16倍です。これにより、より詳細な測定結果が得られます。

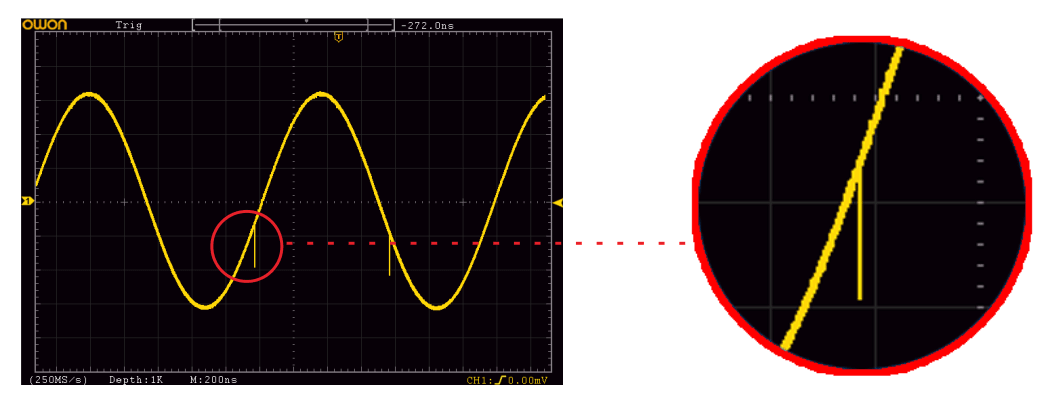

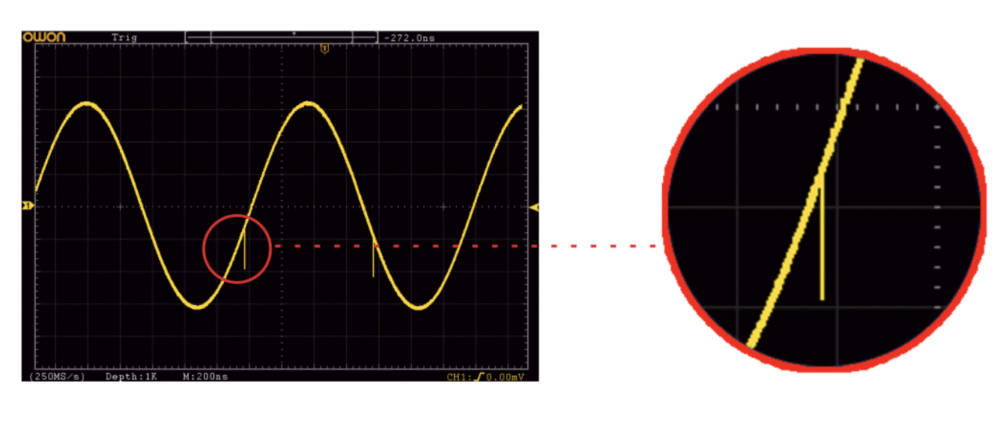

■高波形更新レート
・最大55,000フレーム/秒の波形リフレッシュレート

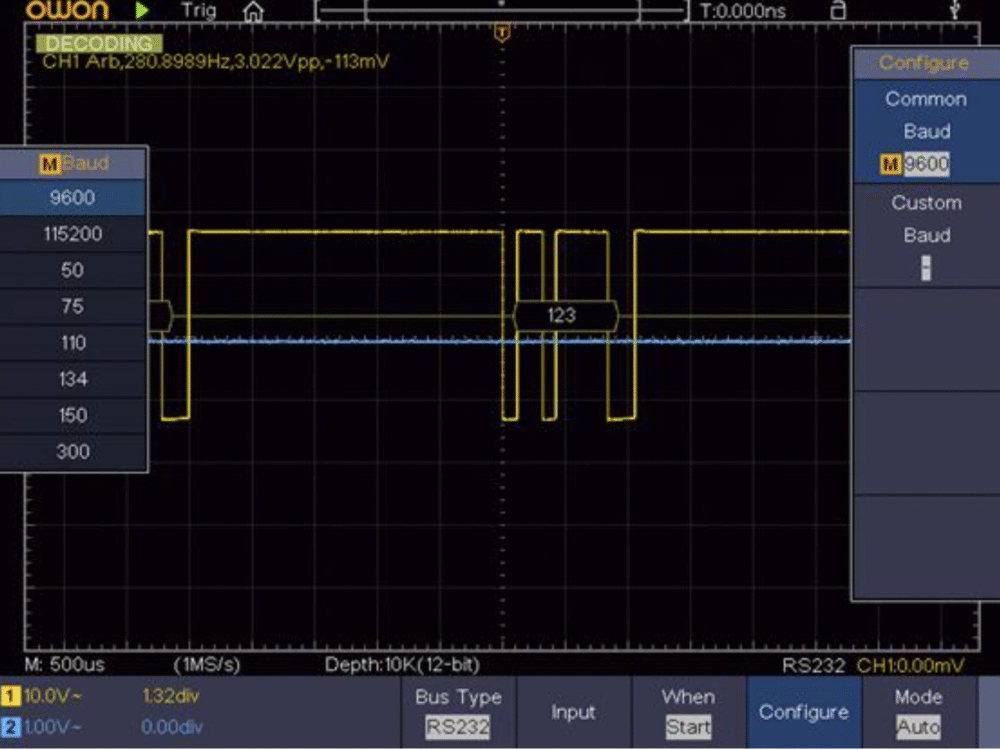

■標準のSPI / I2C / RS232 / CANデコード機能
・RS232、IIC、SPI、CANなどのバス・デコード機能が標準搭載されました。
規格表
| ディスプレイ | 8インチ カラーLCD, 800 x 600 ピクセル |
|---|---|
| インターフェース | USB ホスト, USB デバイス, トリガ出力 (P/F), LAN, VGA (オプション) |
| チャンネル数 | 2 + 1 (Ext) |
| サンプルレート（最大） | 1Gサンプル/秒 |
| 重量 | 約 2.6 kg |
| トリガタイプ | エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN ( 標準搭載) |
| 水平軸スケール | 2ns/div - 1000s/div, ステップ 1 - 2 - 5 |
| レコード長 | 20M |
| 垂直軸分解能 | 最大12ビット |
| 消費電力 | ＜15W |
| ヒューズ | 2A, T class, 250V |
| 周波数帯域 | 100MHz |
| 寸法 (W x H x D) | 340 x 177 x 90 mm |
| バス・デコード | I2C, SPI, RS232, CAN ( 標準搭載) |
| 電源 | 100V - 240V AC, 50/60Hz, CAT II |
付属品・オプション
標準付属品 | 数量 |
|---|---|
電源コード | 1 |
CD ROM | 1 |
パッシブプローブ | 1/チャンネル |
USBケーブル | 1 |
クイックガイド | 1 |
オプションアクセサリ | 概容 |
|---|---|
Soft Bag | ソフトバッグ |
Q9 | BNCケーブル |
動画
資料ダウンロード
- XDS2000_Series_Oscilloscopes_USER_MANUAL
- XDS2000_Series_Oscilloscopes_QUICK_GUIDE
- XDS2000_Dual-Channel_Series_Oscilloscopes_SCPI_Protocol
- OWON総合カタログ(T&M版)
- OWON SDS1000 / SDS1104 / SDS200 / SDS3000 / TAO3000 / XDS2000 / XDS3000 / XDS4000シリーズ デジタル・オシロスコープ用 PCソフトウェア
- XDS2000 / XDS3000シリーズ オシロスコープ LabVIEW 開発事例
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qちょっと旧いようですが？
A同じクラスの新製品は ADS3000シリーズ になります。
Q付属プローブの本数は？
A2本です。
Qシリアルトリガ＆デコード可能なプロトコルは？
A標準でI2C、SPI、UART、CANをサポートしています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Q12ビット分解能と書いてあるけど？
A8/12ビット切り替えタイプです。ADS800AやADS900Aシリーズのような12bitADCを搭載しているわけではありませんのでご注意ください。
