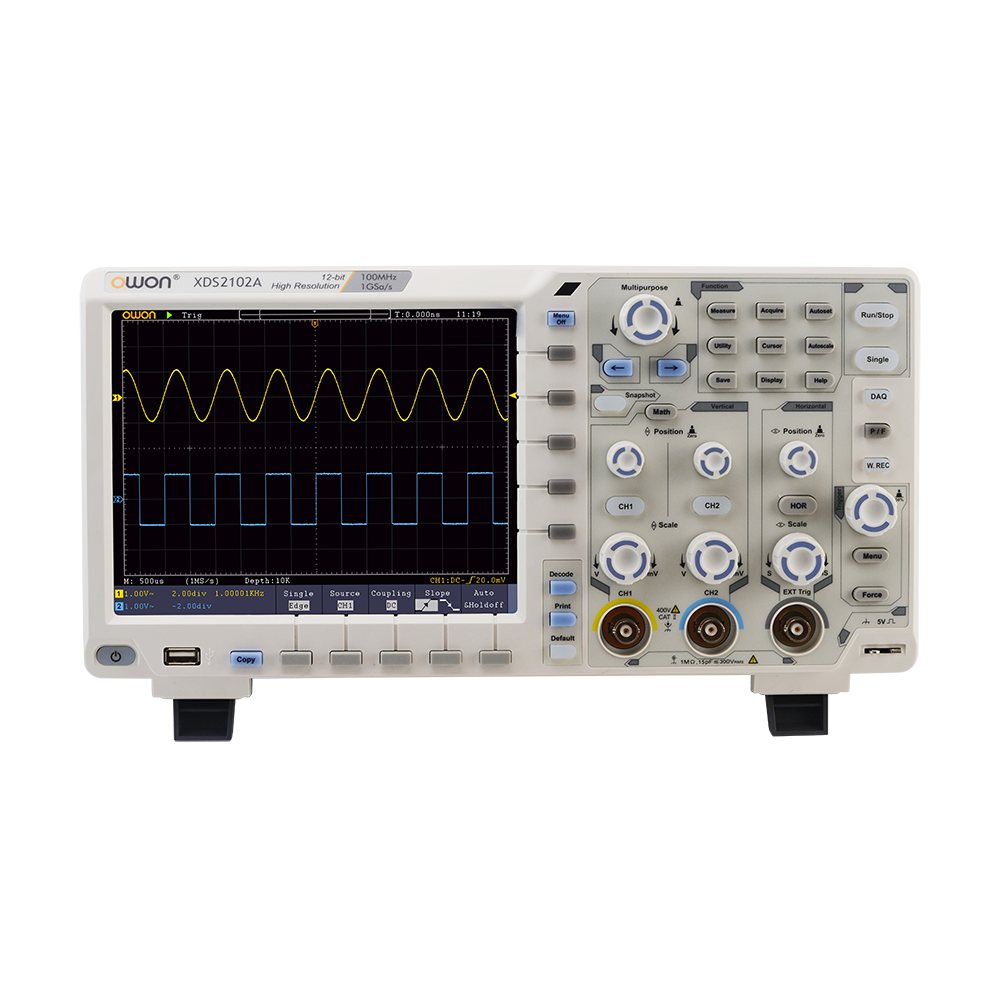

規格表
| ディスプレイ | 8インチ カラーLCD, 800 x 600 ピクセル |
|---|---|
| インターフェース | USB ホスト, USB デバイス, トリガ出力 (P/F), LAN, VGA (オプション) |
| チャンネル数 | 2 + 1 (Ext) |
| サンプルレート（最大） | 1Gサンプル/秒 |
| 重量 | 約 2.6 kg |
| トリガタイプ | エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN ( 標準搭載) |
| 水平軸スケール | 2ns/div - 1000s/div, ステップ 1 - 2 - 5 |
| レコード長 | 20M |
| 垂直軸分解能 | 最大12ビット |
| 消費電力 | ＜15W |
| ヒューズ | 2A, T class, 250V |
| 周波数帯域 | 100MHz |
| 寸法 (W x H x D) | 340 x 177 x 90 mm |
| バス・デコード | I2C, SPI, RS232, CAN ( 標準搭載) |
| 電源 | 100V - 240V AC, 50/60Hz, CAT II |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qちょっと旧いようですが？
A同じクラスの新製品は ADS3000シリーズ になります。
Q付属プローブの本数は？
A2本です。
Qシリアルトリガ＆デコード可能なプロトコルは？
A標準でI2C、SPI、UART、CANをサポートしています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Q12ビット分解能と書いてあるけど？
A8/12ビット切り替えタイプです。ADS800AやADS900Aシリーズのような12bitADCを搭載しているわけではありませんのでご注意ください。
