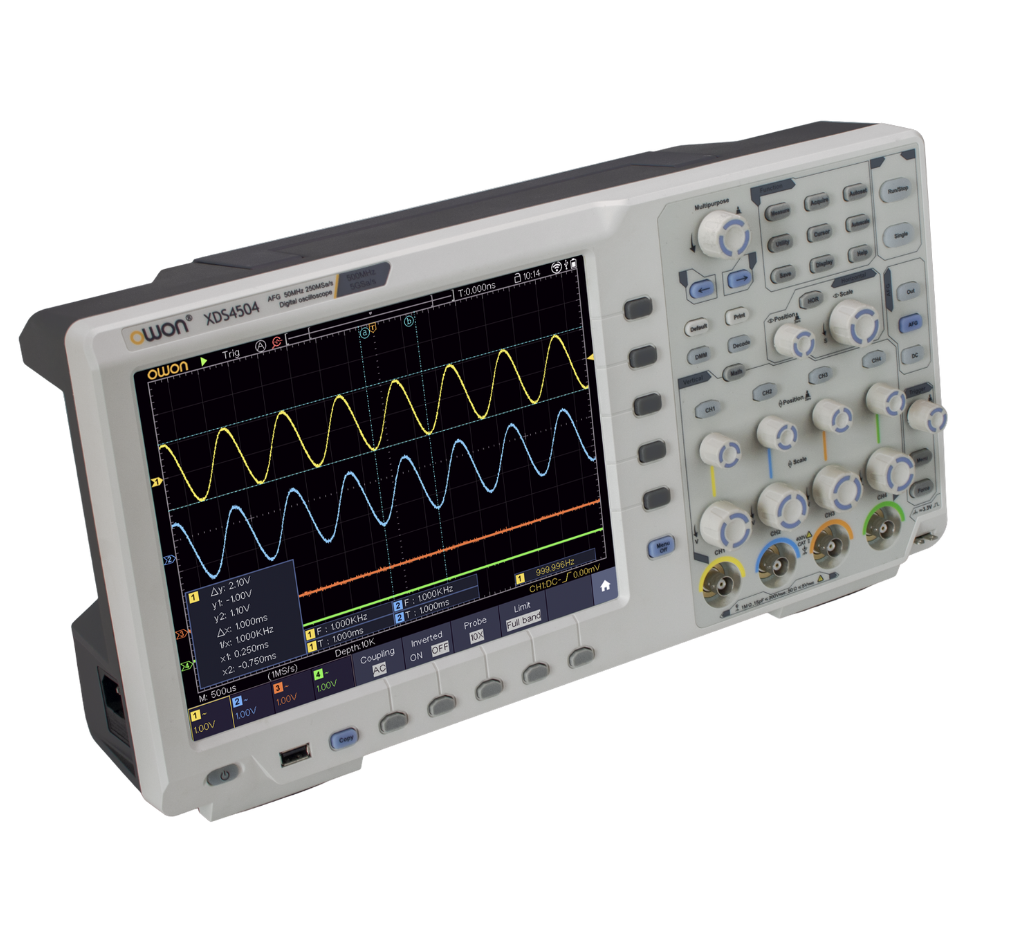

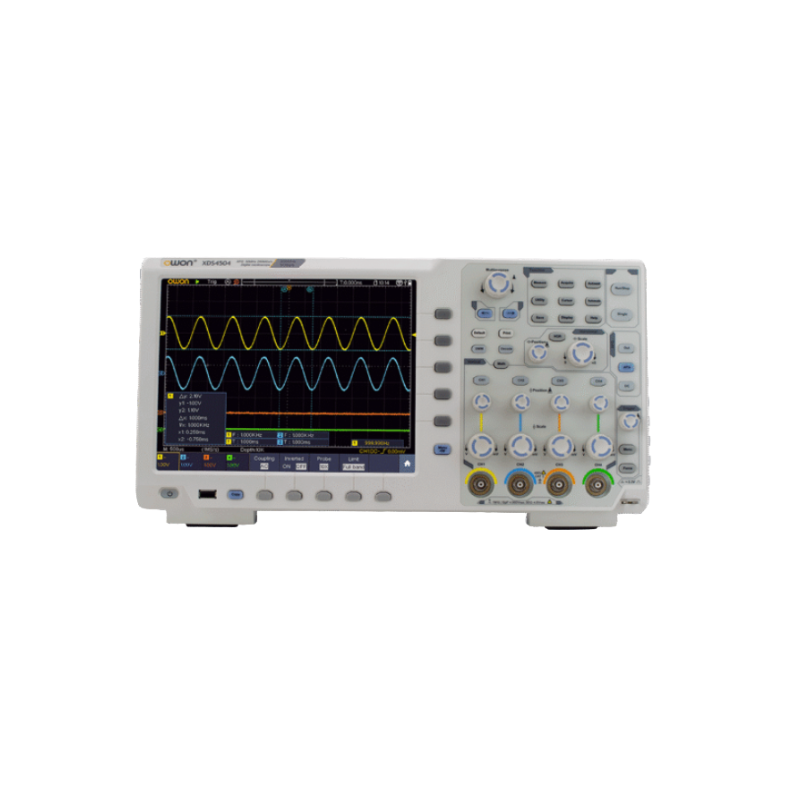

OWON XDS4000シリーズ オシロスコープ 350MHz、2ch、8bit
XDS4000シリーズ デジタル・オシロスコープ + ７種の測定機能を1台に統合： オシロスコープ、波形発生器、マルチメーター（オプション）、FFTスペクトラム解析、周波数カウンタ、プロトコル解析（オプション）、周波数応答解析 + 周波数帯域： 350MHz, 500MHz + サンプルレート： 最高 5Gサンプル/秒 + レコード長： 400M + 波形更新レート： 最高 600,000波形/秒、低い頻度の異常信号でも観測しやすい + 波形発生器（最高50MHz, １チャンネル）を標準搭載 + 波形複製機能： オシロスコープで取り込んだ波形を、波形発生器から出力することが可能 + 多様なトリガ + 周波数応答解析機能を標準搭載 + オプション機能： マルチメータ（データ・ロガー機能含む）, プロトコル解析 + インターフェース: USBホスト, USBデバイス, LAN, VGA + SCPIコマンドをサポート + 10.4インチ タッチ・スクリーン
- 型番
- XDS4352
- メーカー
- OWON
- シリーズ
- XDS4000シリーズ
- カテゴリ
- ベンチトップ・オシロスコープ
製品概要

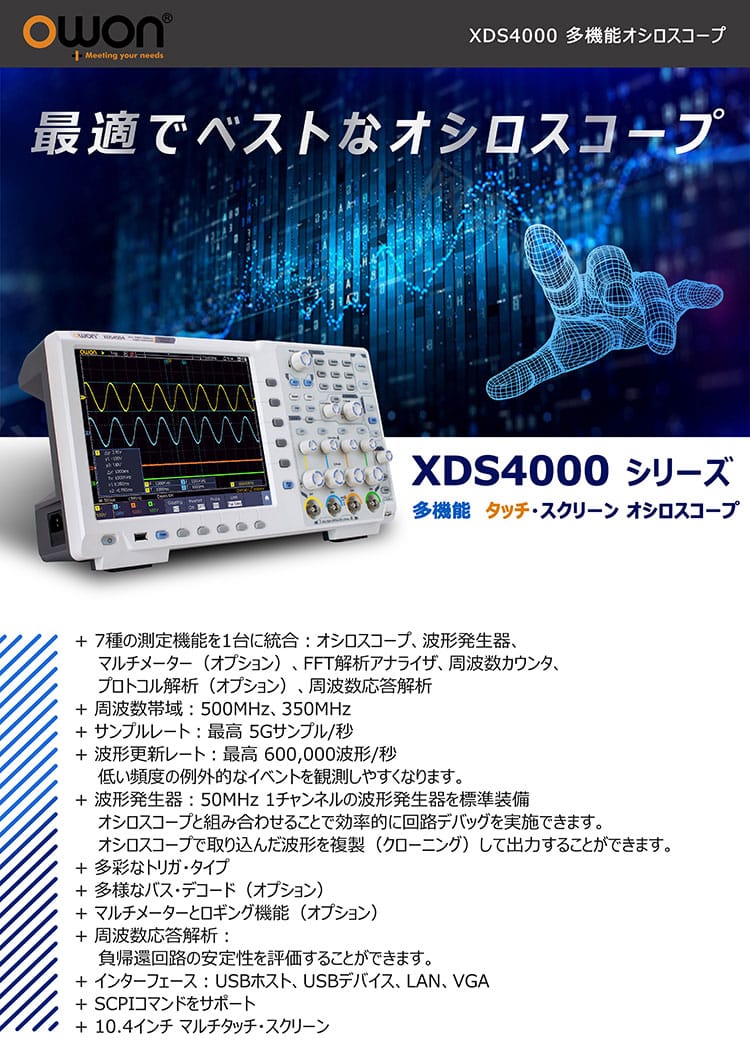

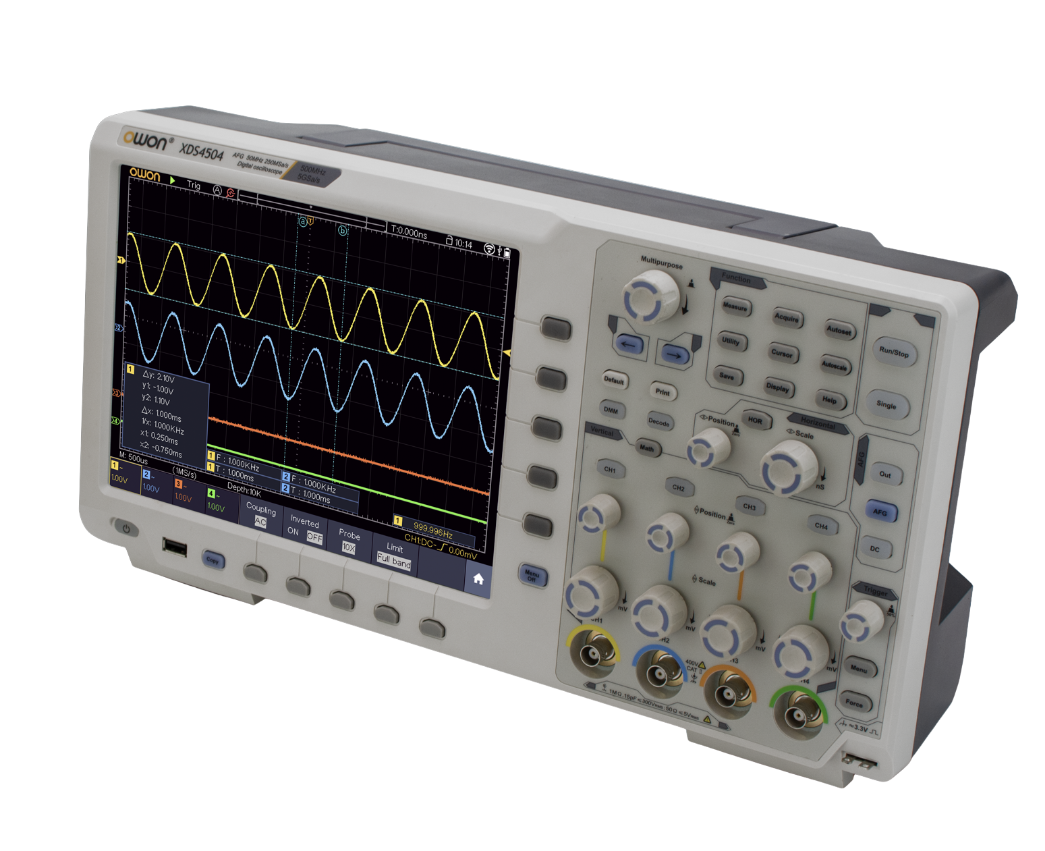

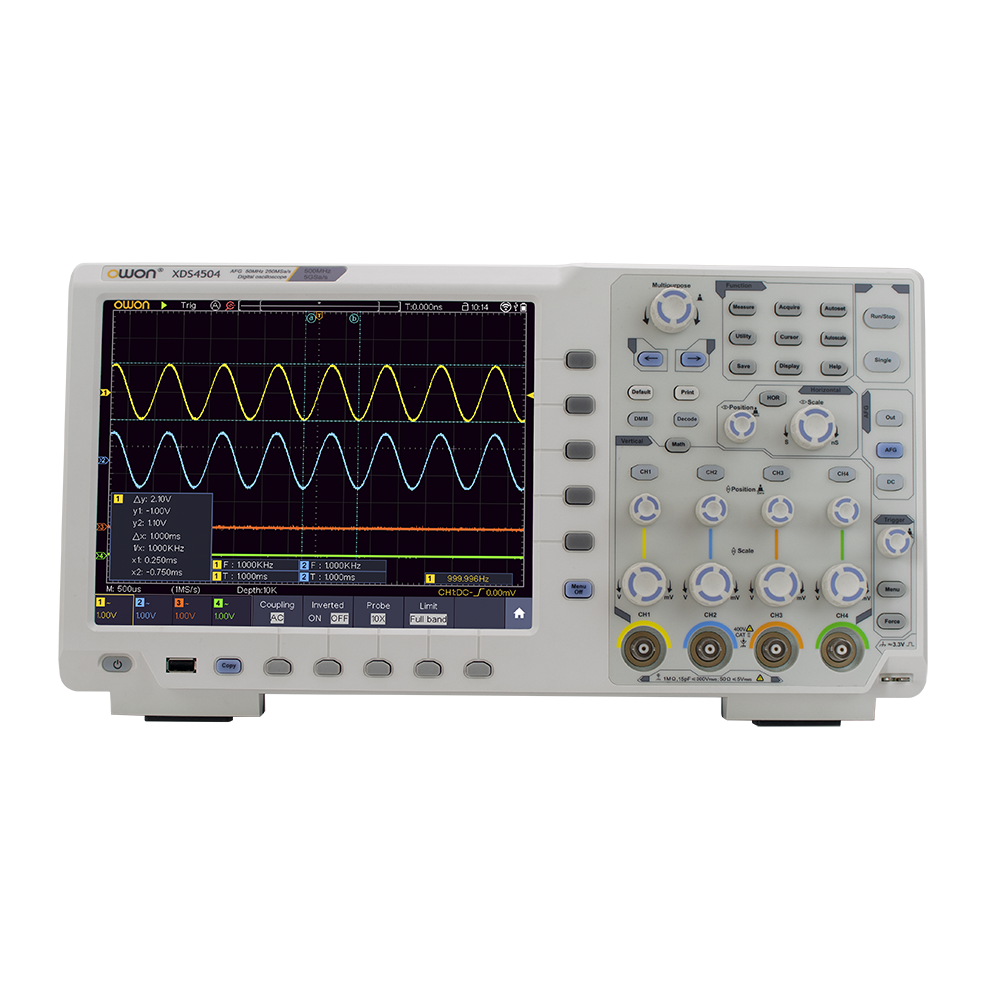

XDS4000シリーズ デジタル・オシロスコープ
・ ７種の測定機能を1台に統合： オシロスコープ、波形発生器、マルチメーター（オプション）、FFTスペクトラム解析、周波数カウンタ、プロトコル解析（オプション）、周波数応答解析
・ 周波数帯域： 350MHz, 500MHz
・ サンプルレート： 最高 5Gサンプル/秒
・ レコード長： 400M
・ 波形更新レート： 最高 600,000波形/秒
・ 波形発生器（最高50MHz, １チャンネル）を標準搭載
・ 波形複製機能： オシロスコープで取り込んだ波形を、波形発生器から出力することが可能
・ 多様なトリガ
・ 周波数応答解析機能を標準搭載
・ オプション機能： マルチメータ（データ・ロガー機能含む）, プロトコル解析
・ インターフェース: USBホスト, USBデバイス, LAN, VGA
・ SCPIコマンドをサポート

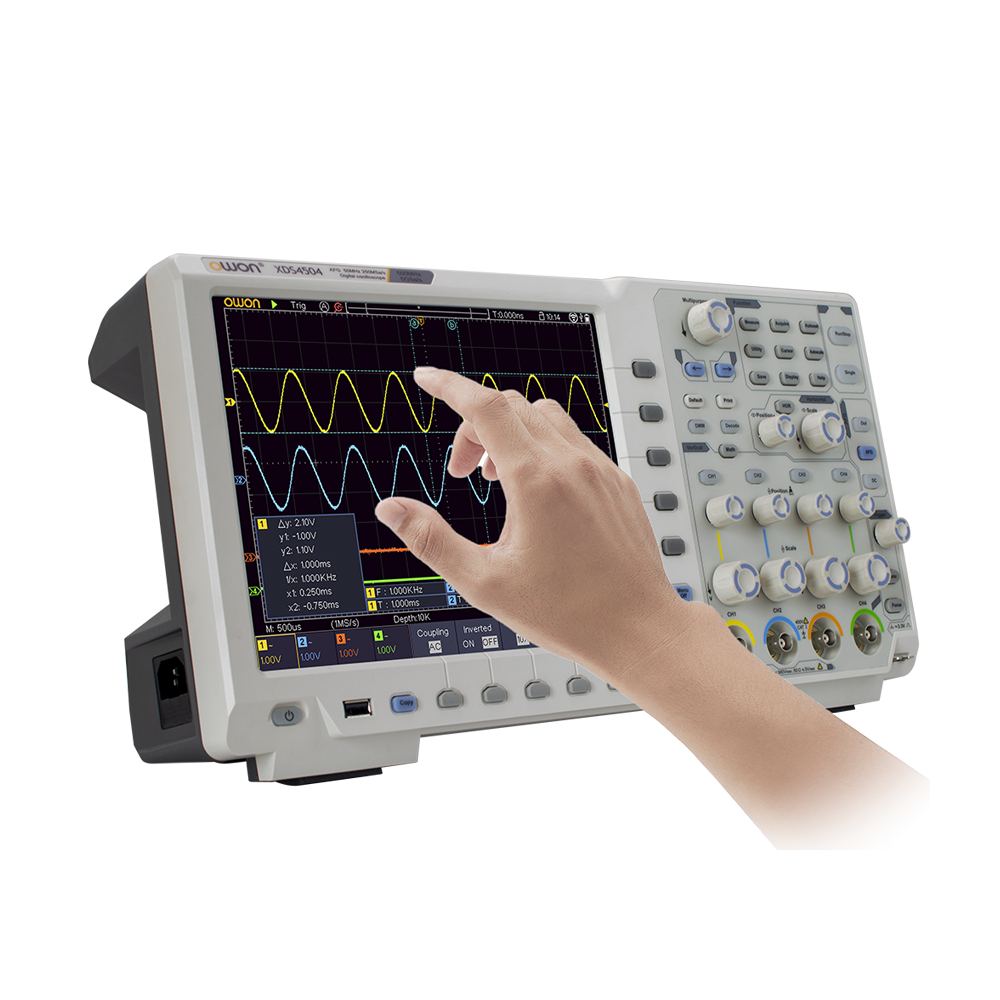

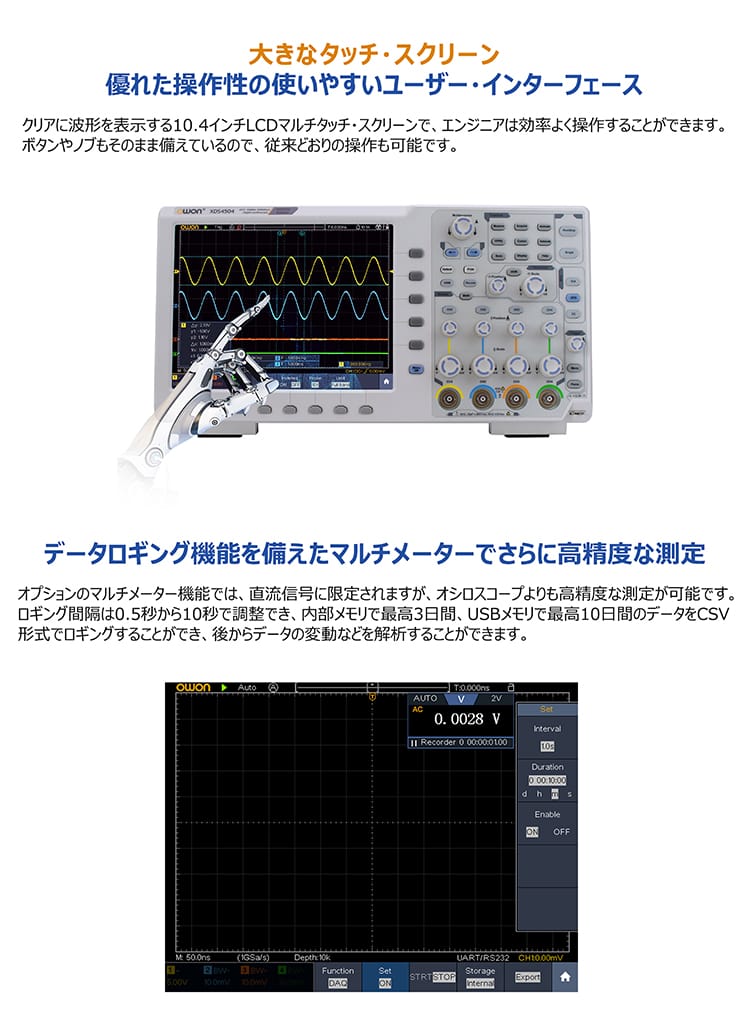

・ 10.4インチ タッチ・スクリーン

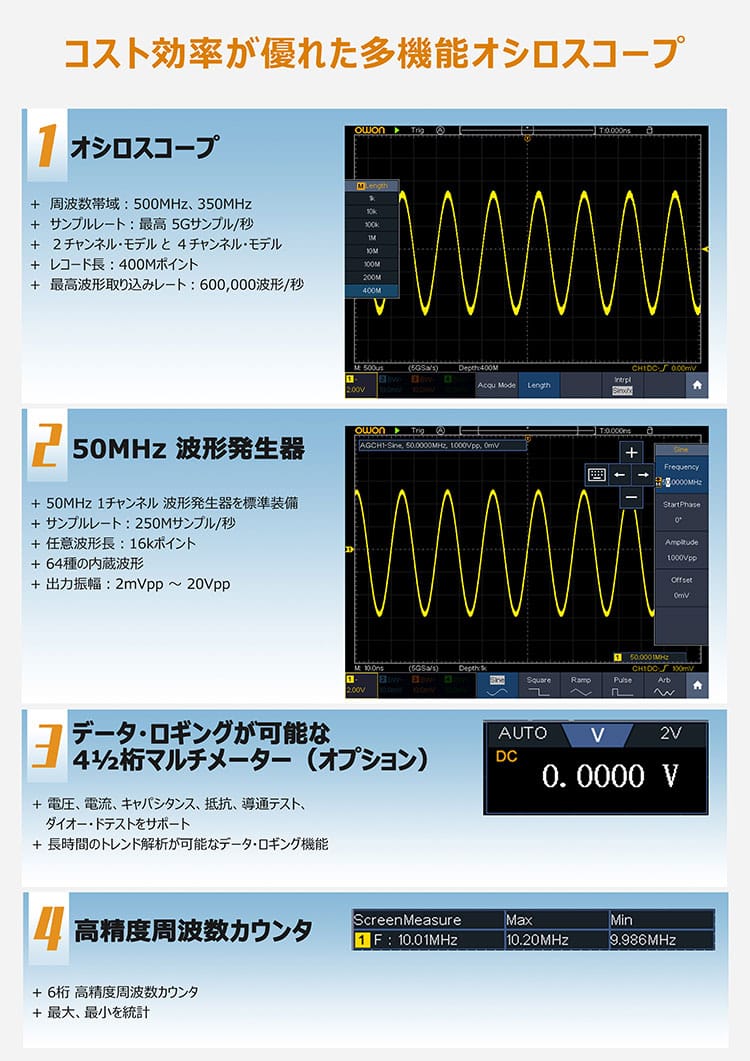

■オシロスコープ
`・周波数帯域：500MHz、350MHz
・サンプルレート：最高 5Gサンプル/秒
・2チャンネル・モデル と 4チャンネル・モデル

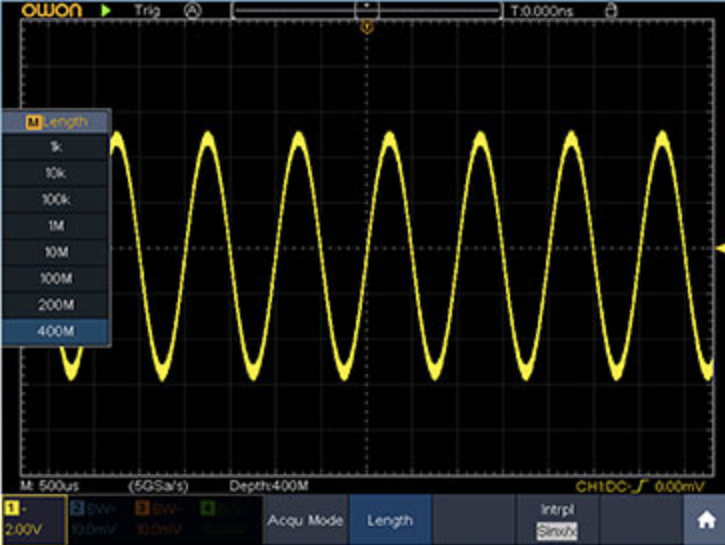

・レコード長：400Mポイント
・最高波形取り込みレート：600,000波形/秒

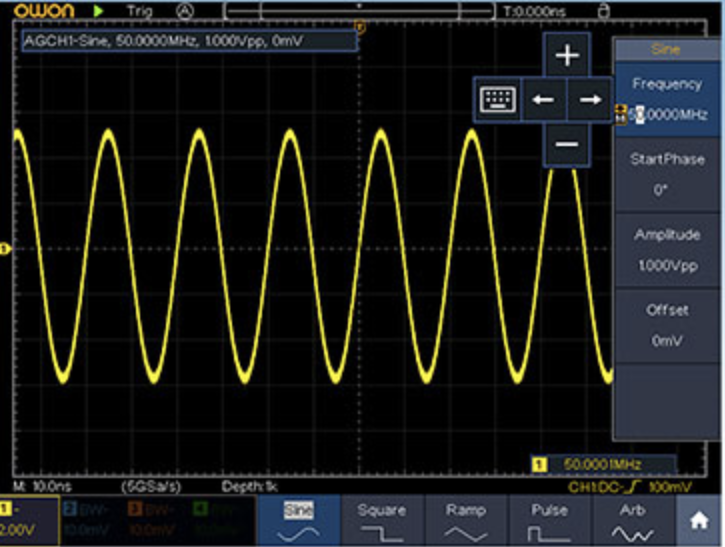

■50MHz 波形発生器
・50MHz 1チャンネル 波形発生器を標準装備
・サンプルレート：250Mサンプル/秒
・任意波形長：16kポイント
・64種の内蔵波形
・出力振幅：2mVpp ～ 20Vpp

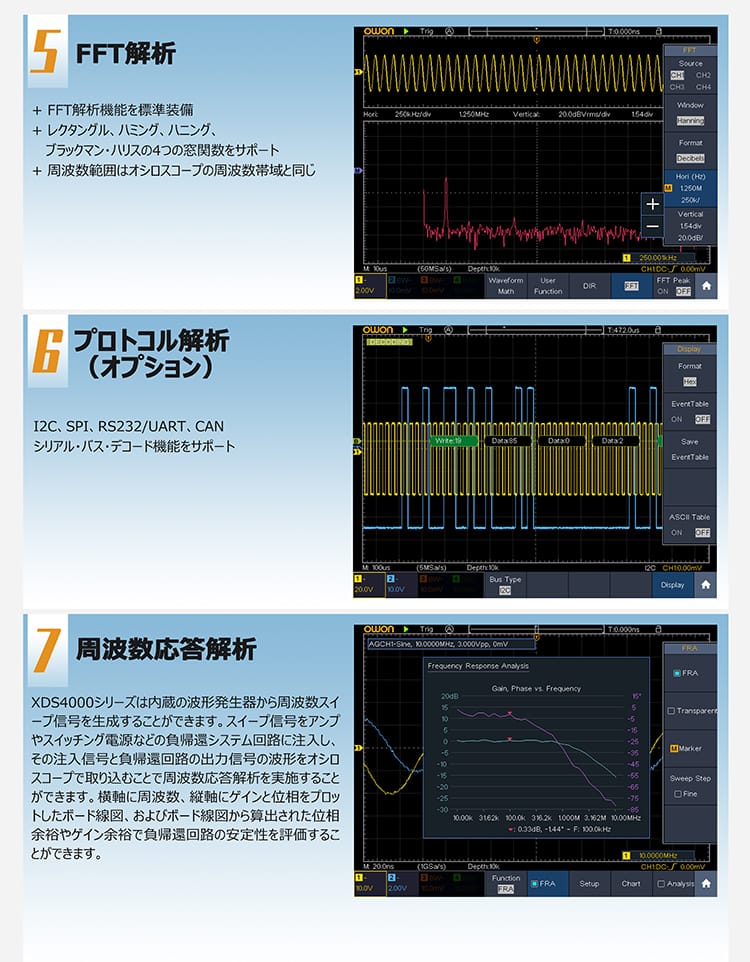

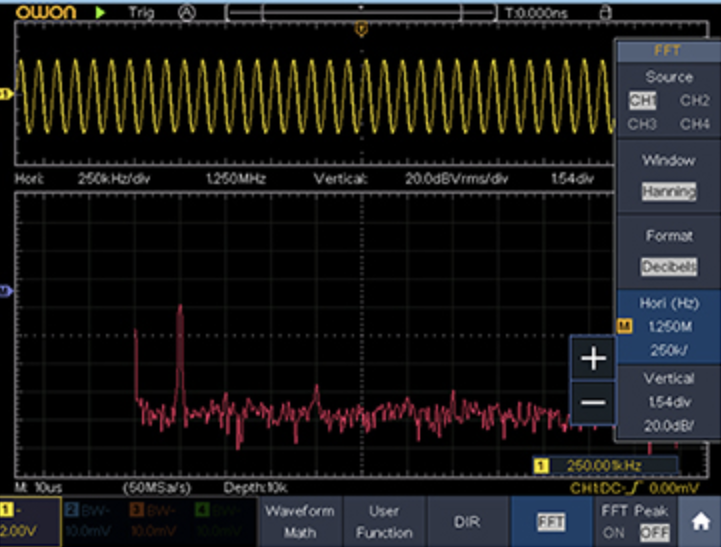

■FFT解析
・FFT解析機能を標準装備
・レクタングル、ハミング、ハニング、ブラックマン・ハリスの4つの窓関数をサポート
・周波数範囲はオシロスコープの周波数帯域と同じ

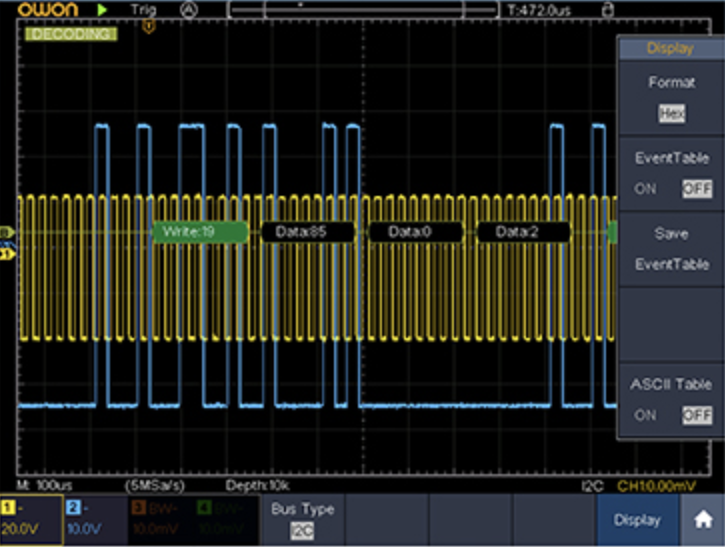

■プロトコル解析
・I2C、SPI、RS232/UART、CANシリアル・バス・デコード機能をサポート

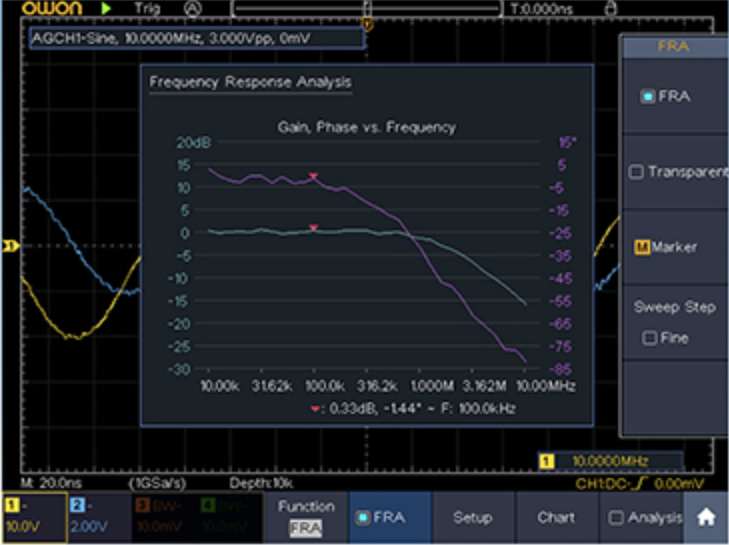

■周波数応答解析
・XDS4000シリーズは内蔵の波形発生器から周波数スイープ信号を生成することができます。スイープ信号をアンプやスイッチング電源などの負帰還システム回路に注入し、その注入信号と負帰還回路の出力信号の波形をオシロスコープで取り込むことで周波数応答解析を実施することができます。横軸に周波数、縦軸にゲインと位相をプロットしたボード線図、およびボード線図から算出された位相余裕やゲイン余裕で負帰還回路の安定性を評価することができます。
規格表
| 型番 | XDS4352 | XDS4354 | XDS4502 | XDS4504 |
|---|---|---|---|---|
| ディスプレイ | 10.4インチ タッチ・スクリーンLCD | |||

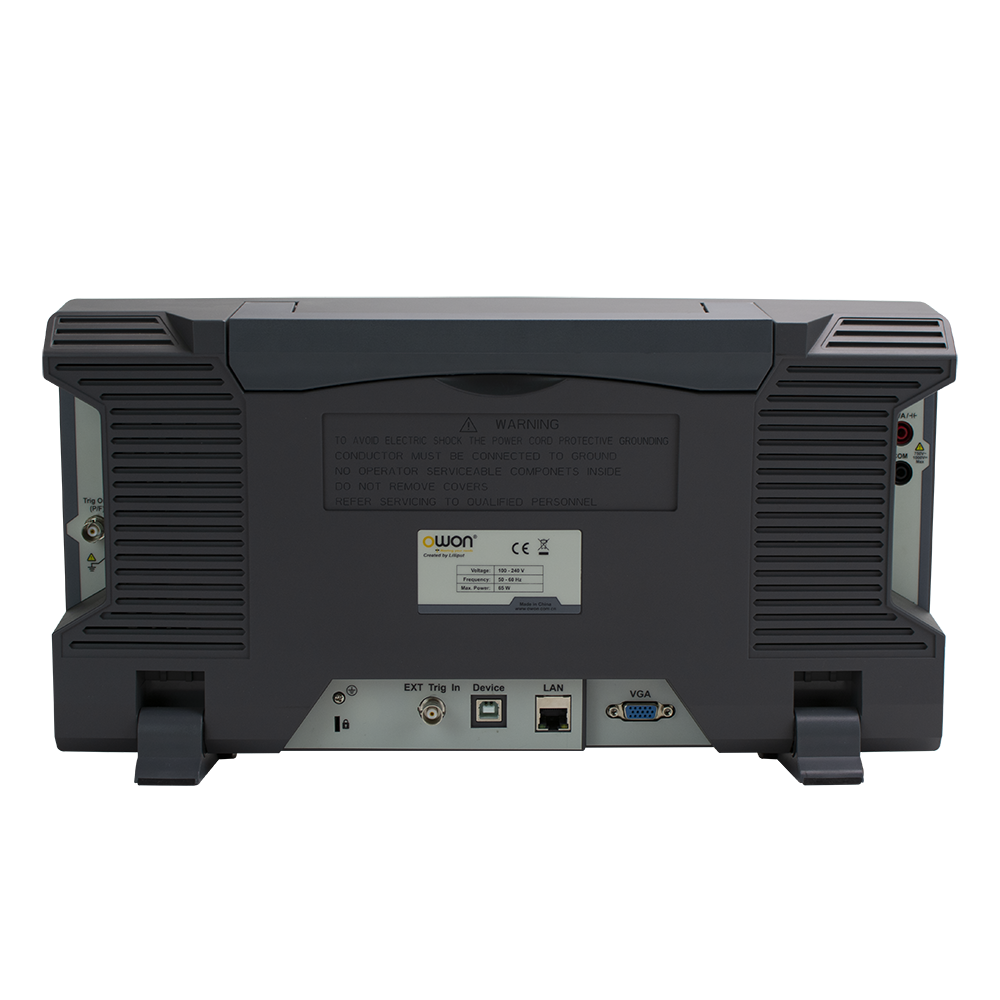

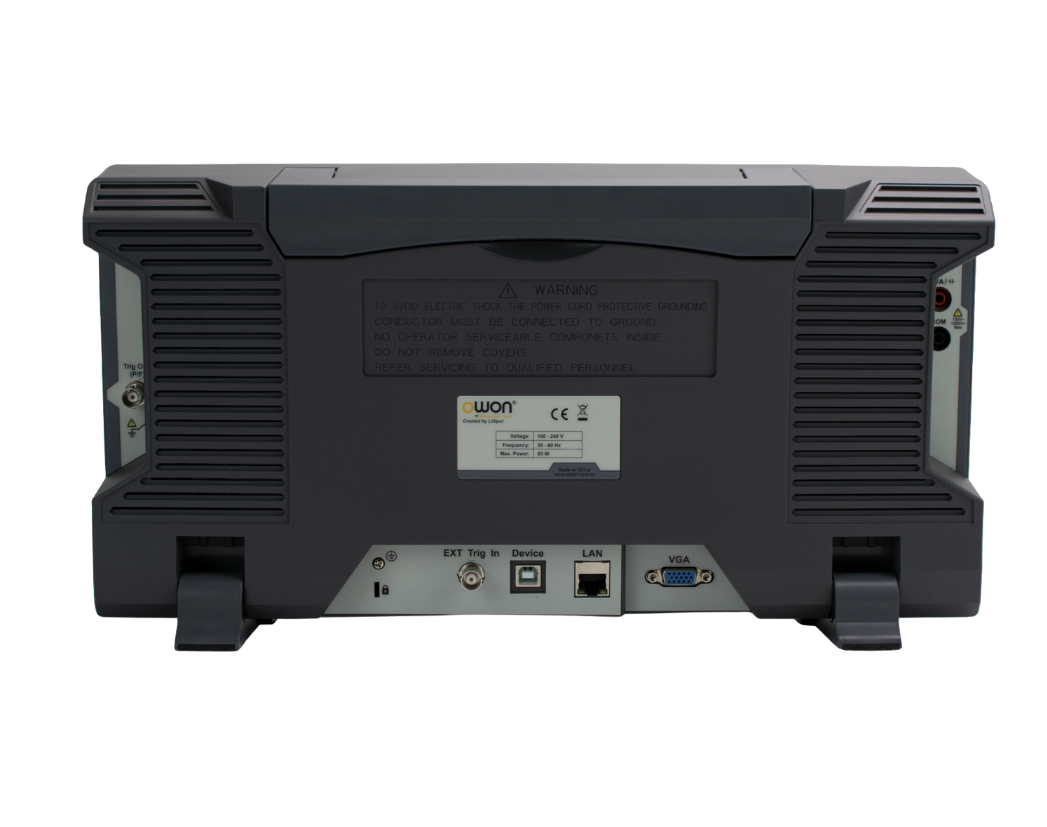

| インターフェース | USB Host, USB Device; Trig Out(Pass/Fail); LAN port; VGA port; EXT Trig In | |||
| チャンネル数 | 2 | 4 | 2 | 4 |
| 波形発生器 | 1 | |||
| 寸法 | 422 mm (W)×226 mm (H)×135 mm (D) | |||
| 重量 | 約 5kg （アクセサリーを除く本体のみ） | |||
| トリガタイプ | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN | |||
| 入力インピーダンス | 1MΩ±2% // 15pF±5pF, 50Ω ± 2% | |||
| 分解能 | ||||
| 波形発生器 | 14bits | |||
| マルチメーター（オプション） | 4½ 桁 | |||
| 水平軸スケール | 500ps/div - 1000s/div, step by 1 - 2 - 5 | |||
| 自動測定 | Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、Phase A→B, Phase A→B, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area. | |||
| 垂直軸スケール | ||||
| 1MΩ入力 | 1mV/div~ 10V/div | |||
| 50Ω入力 | 1mV/div ~ 1V/div | |||
| レコード長 | 400M | |||
| 垂直軸分解能 | 8bits | |||
| 入力カップリング | DC, AC, GND | |||
| 波形演算 | ＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (low pass, high pass, band pass, band reject) | |||
| 波形更新レート | 最高 600,000波形/秒 | |||
| 波形保存 | 100波形 | |||
| オート・レンジ | ○ | |||
| デコード・タイプ（オプション） | RS232, I2C, SPI, CAN | |||
| 測定モード | 電圧, 電流, キャパシタンス, 抵抗, 周波数, デューティー比, 導通, ダイオード・テスト | |||
| 周波数帯域 | 350MHz | 500MHz | ||
| サンプルレート | 最高 5Gサンプル/秒 | |||
| 波形発生器 | 250Mサンプル/秒 | |||
| 最高出力周波数 | 50MHz | |||
| 任意波形長 | 16k | |||
| 振幅範囲 | ||||
| ≦50MHz | 2mVpp - 5Vpp | |||
| ≦25MHz | 2mVpp - 20Vpp | |||
| 波形発生器 | ||||
| 出力可能な波形 | Sine, Square, Pulse, Ramp, Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, Noise, そのほか計64種のビルトイン波形, ユーザー定義任意波形 | |||

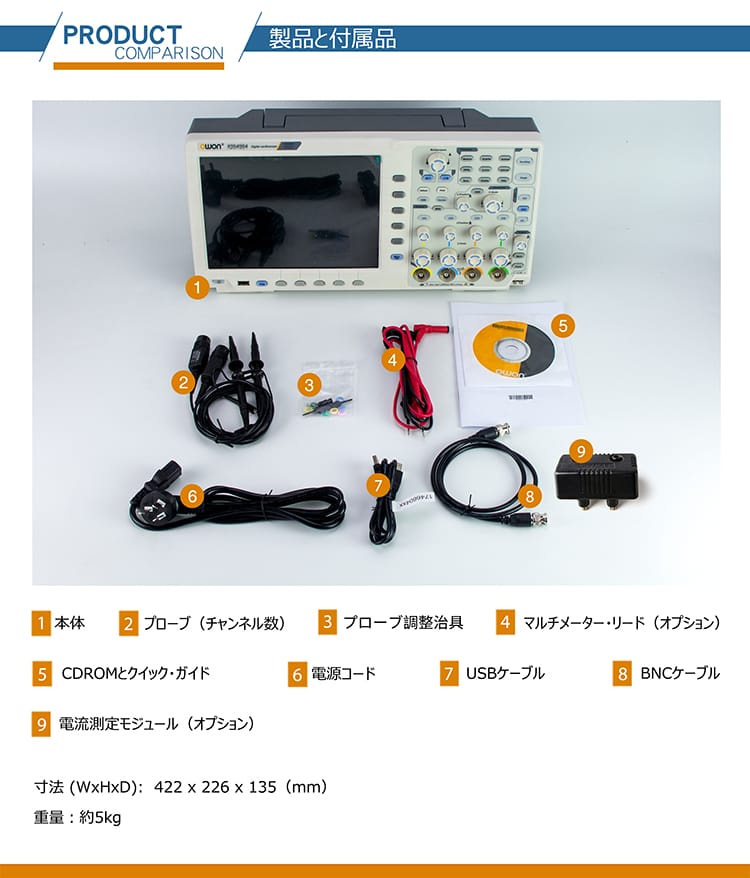

付属品・オプション
標準付属品 | 数量 |
|---|---|
USBケーブル | 1 |
クイックガイド | 1 |
パッシブプローブ | 1/チャンネル |
CDROM | 1 |
電源コード | 1 |
オプション | 詳細 |
|---|---|
マルチメーター | 工場オプション |
マルチメーターリード | マルチメーター用 |
電流測定モジュール | マルチメーター用 |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qちょっと旧いようですが？
A同じクラスの新製品は ADS3000シリーズ になります。
Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
Qマルチメーターオプションは後付けできますか？
A工場出荷オプションなので、後付けはできません。
QWiFiで通信できますか？
AWiFiでの通信はサポートしていません。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
