規格表

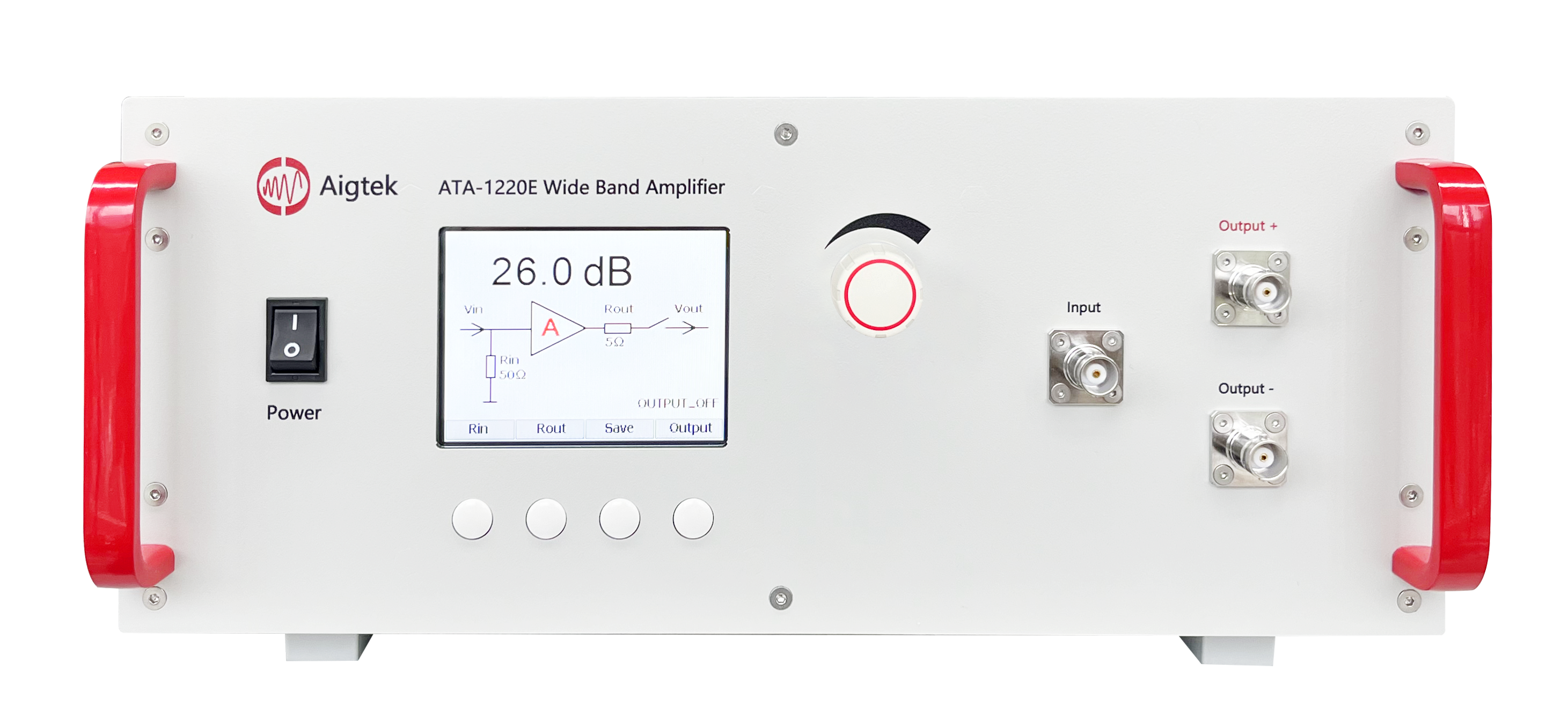

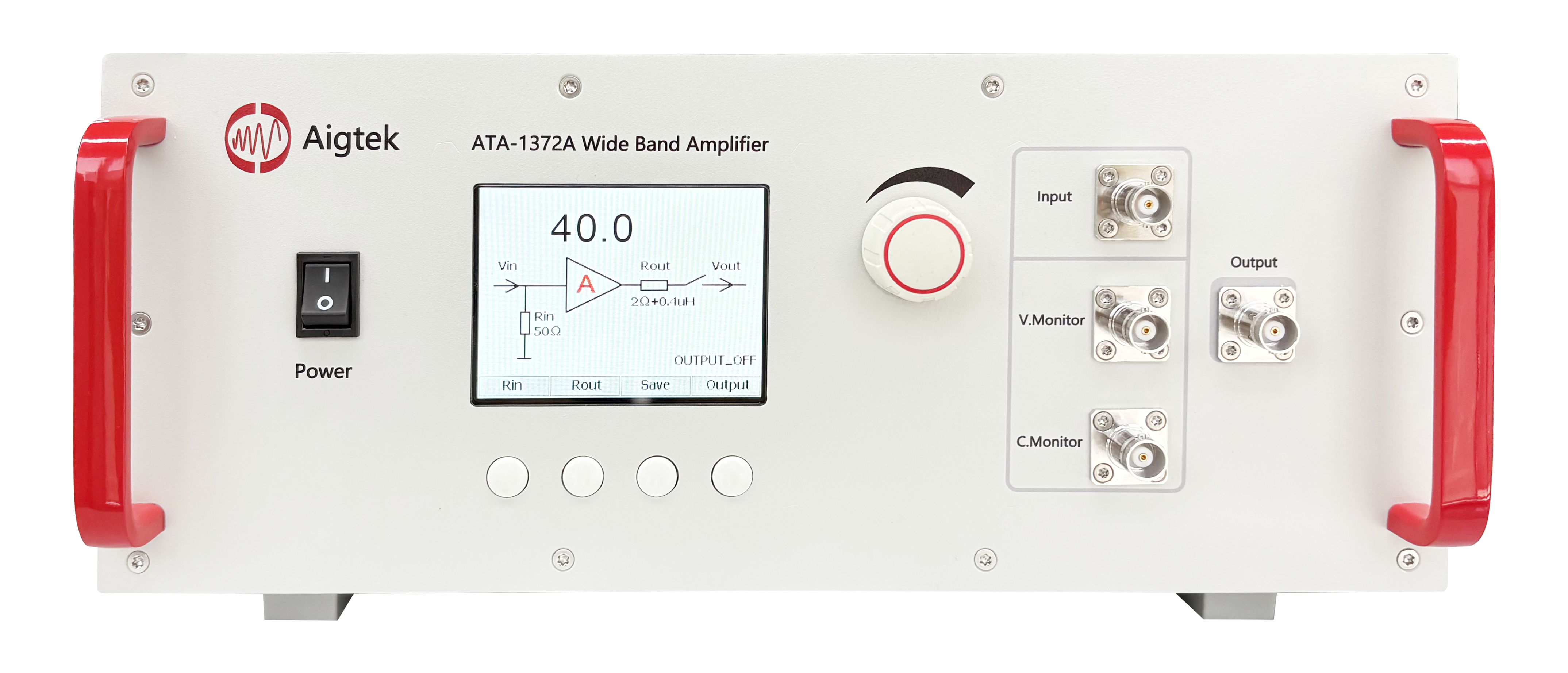

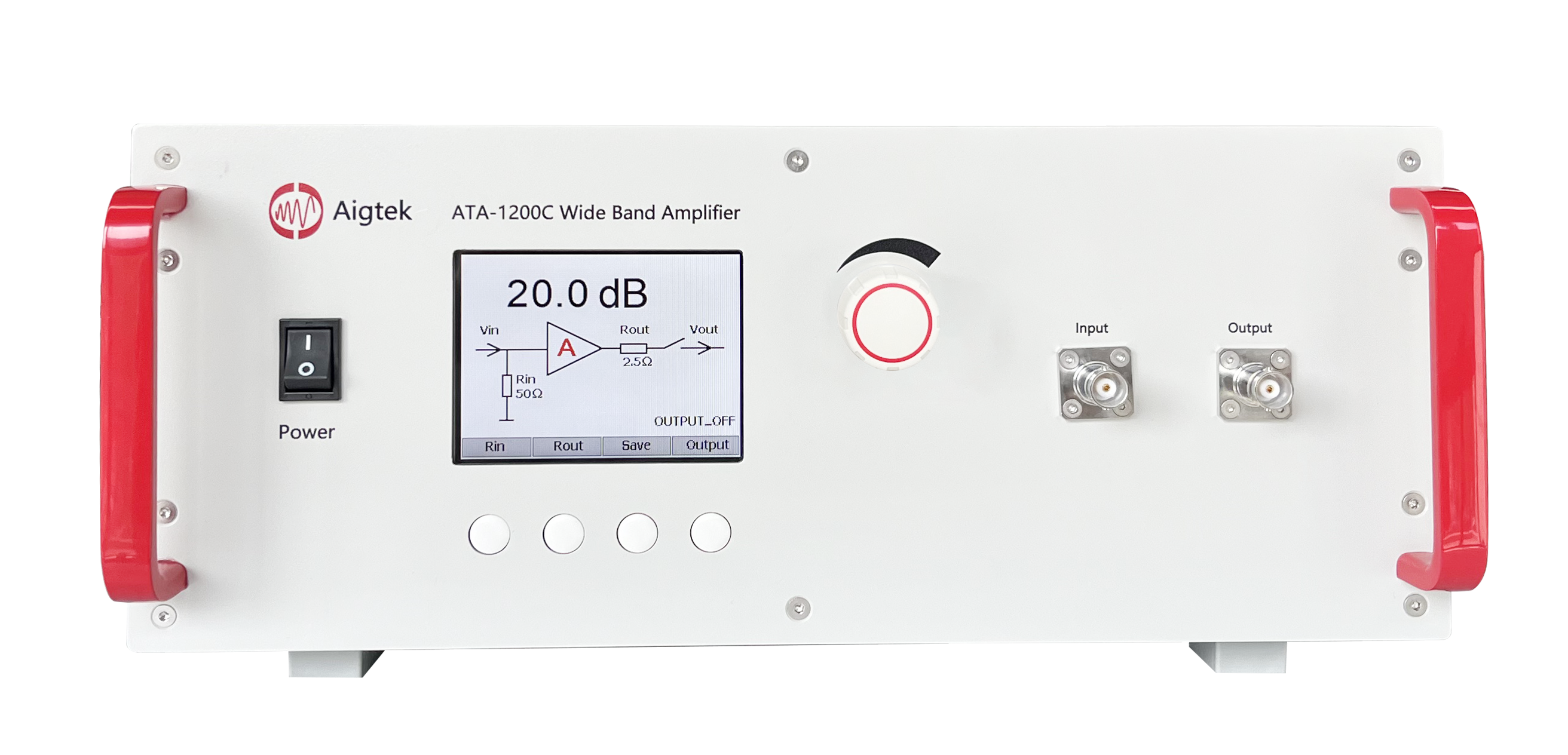

| 型番 | ATA-1200C | ATA-1220E | ATA-1372A |
|---|---|---|---|
| チャンネル数 | 1 | ||
| 寸法 | 330×149×401mm（幅×高さ×奥行き） | 330×149×398mm（幅×高さ×奥行き） | |
| 入力インピーダンス | 50Ω / 1MΩ | 50Ω / 10kΩ | |
| 動作温度 | 0°C ～ 45°C | ||
| 最大出力 | 15Wp | 30Wp | 70Wp |
| ヒューズ | 3A/250V | 2A/250V | |
| 動作湿度 | 相対湿度 80% 以下、結露しないこと | ||
| 保管温度 | -20°C ～ 50°C | ||
| 最大出力電圧 | 30Vp-p（±15Vp） | 60Vp-p（±30Vp） | 70Vp-p（±35Vp） |
| 最大出力電流 | |||
| DC～50Hz | 500mAp | 1Ap | |
| 50Hz超 | 1Ap | 2Ap | |
| 電源電圧 | AC110/220V、50/60Hz | AC110V～240V、50/60Hz | |
| 出力インターフェース | BNC | ||
| 出力タイプ | シングルエンド出力 | 差動出力 | シングルエンド出力 |
| 帯域幅（-3 dB） | DC～25MHz | DC～21MHz | DC～3MHz |
| 電圧ゲイン | 0～20dB（0.5dB刻み） | 0～26dB（0.5dB刻み） | x0～40（0.1ステップ／1ステップ） |
| 最小負荷抵抗（RL） | |||
| DC～50Hz | ≥ 27.5Ω | ≥ 55Ω | ≥ 33Ω |
| 50Hz超 | ≥ 12.5Ω | ≥ 25Ω | ≥ 15.5Ω |
| スルーレート | ≥ 1666V/μs | 2798V/μs以上 | 467V/μs以上 |
| 入力振幅 | 0～10Vp-p（最大） | ||
| 出力電圧誤差 | ≤ ±3%FS（1kHz時） | ≤ ±2%FS（1kHz時） | |
| 出力電圧のドリフト | ≤ ±0.1V | ≤ ±10mV | |
| 信号対雑音比 | 80dB以上 | — | |
| 信号グランド | シャーシおよび電源ラインのアースに接続されています | ||
| 保証 | 1年 | ||
| 電圧モニタ | — | 100mV/V（出力時±5%、FS） | |
| 電流モニタ | — | 1V/A（出力時±5%、FS） | |
| リップル | — | 10mV以下 | |
| 全高調波歪み（THD） | ≤ 0.1%（1kHz、30Vp-p） | ≤ 1%（1kHz、70Vp-p） | |
| 保護 | 過電流および短絡保護 | 過電流および過熱保護 | |
| 出力インピーダンス | 2.5Ω / 50Ω（カスタマイズ可能） | 5Ω / 100Ω（カスタマイズ可能） | ≤（2Ω＋0.4μH） |
