Aigtek ATA-1000シリーズ 広帯域アンプ 30Vp-p、15Wp

ATA-1000シリーズは、交流・直流信号を増幅する広帯域アンプです。帯域幅は最大25MHzに達し、50Ω/10kΩ（または50Ω/1MΩ）の2段階の入力抵抗を選択でき、高インピーダンス・低インピーダンスいずれの信号源にも対応して信号を増幅します。出力抵抗も調整可能で、試験要件に応じて柔軟に選択できます。

ATA-1000シリーズ広帯域アンプの応用シーン：超音波霧化、非破壊検査、ダイオード試験、超音波加工、アンテナ駆動、集束超音波、電気光学変調。

信号の高速応答

ATA-1000シリーズは最大帯域幅25MHzに対応し、信号の高いスルーレートと良好なステップ応答を実現します。

短絡保護

負荷の絶縁破壊、正負極の短絡、過電流使用など試験中の異常に対する保護機能です。異常を検知すると出力を速やかに遮断し、警報を発することで機器の損傷を防ぎます。

電圧モニタ・電流モニタ

ATA-1000シリーズには電圧・電流モニタ端子を装備しており、オシロスコープを直接接続して出力電圧・電流をモニタできるため、研究実験の効率が向上します。

4象限出力

容量性または誘導性の負荷に交流電圧を印加すると、負荷特性により電流と電圧信号の位相にずれが生じ、負荷側から電流が逆流することがあります。一般的な電源やアンプではこの場合駆動できなくなりますが、ATA-1000シリーズは4象限出力に対応しており、電流を出力するだけでなく吸収することもできるため、各種負荷を駆動できます。

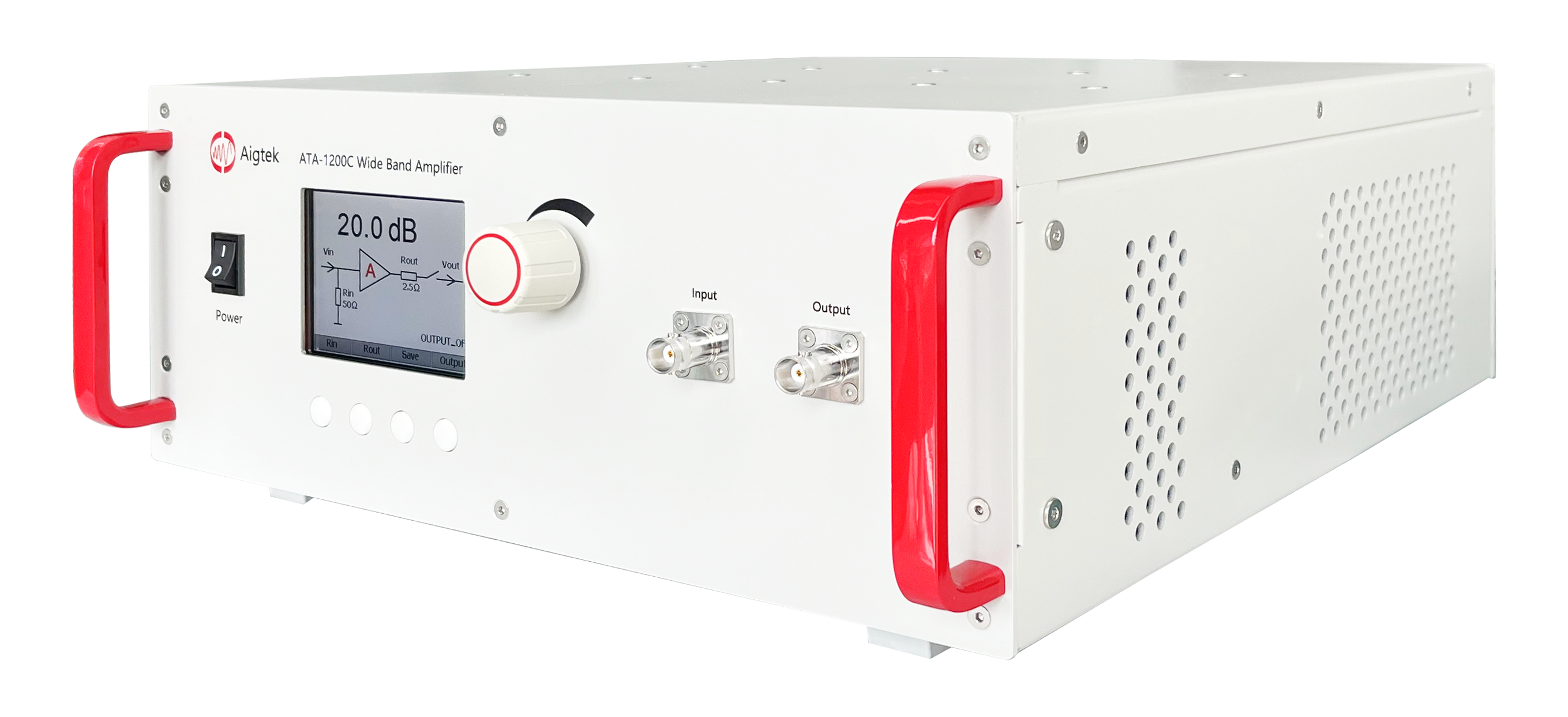

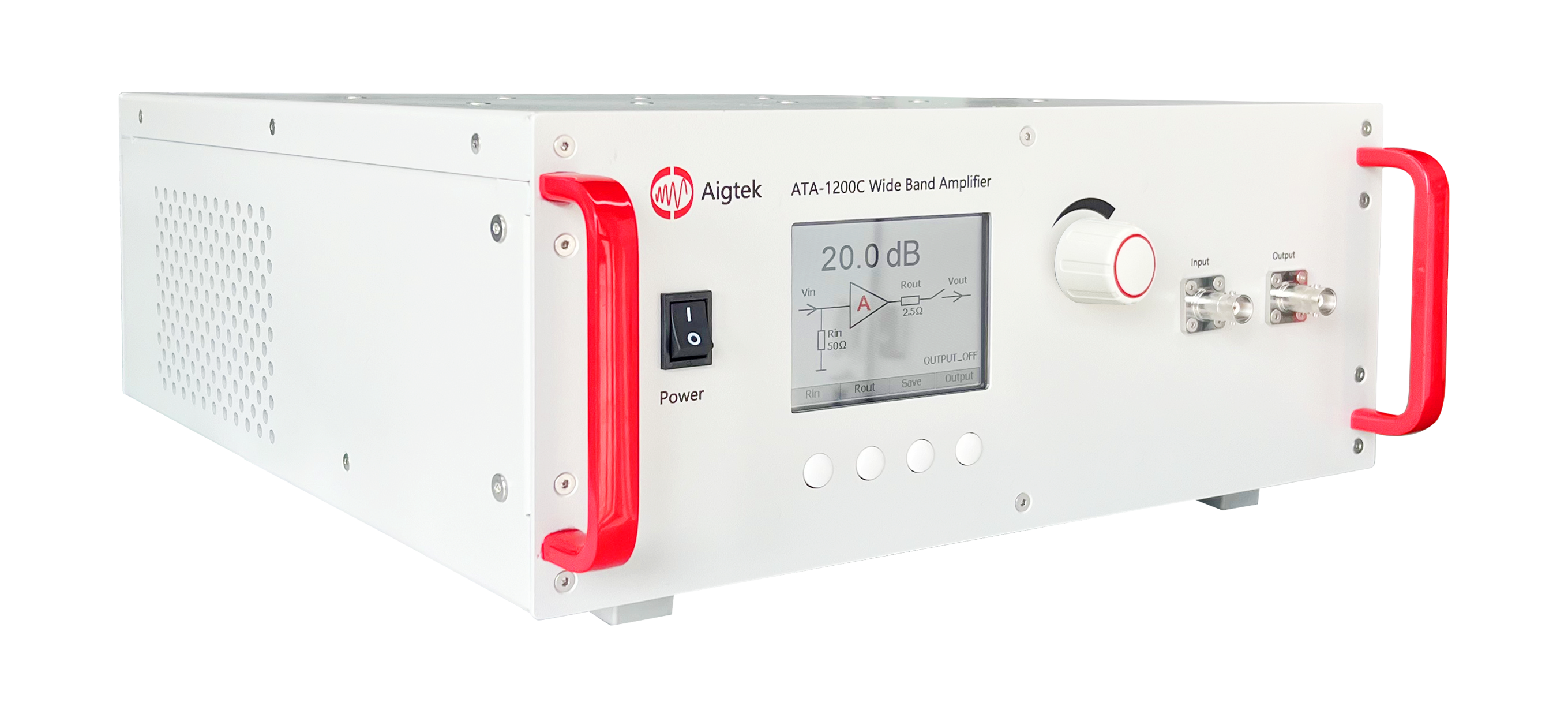

ATA-1200Cは、ACおよびDC信号を増幅できる1chの広帯域アンプです。最大出力電圧は30Vp-p（±15Vp）、最大出力電流は1Ap（50Hz超）です。電圧ゲインはデジタル制御で調整可能であり、ワンタッチで設定を保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用することで、信号の増幅を実現します。

入力

入力はBNCコネクタで、入力インピーダンスは50Ωと1MΩの2段階から選択可能であり、高インピーダンスおよび低インピーダンスの信号源に対応しています。

出力

出力はBNCコネクタで、最大出力電圧は30Vp-p（±15Vp）、最大出力電流は1Apです。

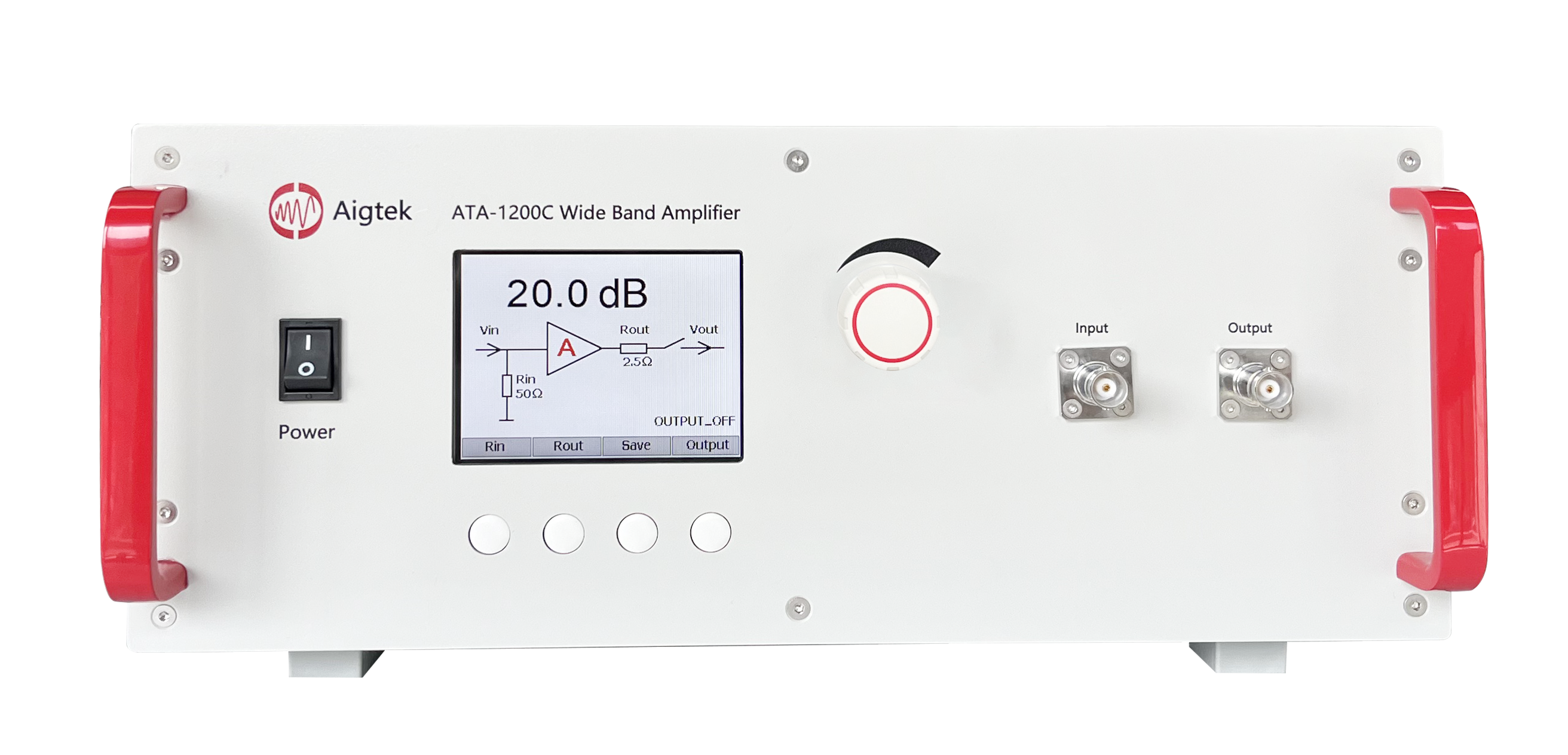

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

電圧ゲインは0～20dBの範囲でデジタル制御により調整可能で、調整ステップは0.5dBです。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。
