ラインナップ
ATA-7010Aigtek ATA-7000シリーズ 高電圧アンプ 2kVp-p、40Wpお問い合わせ
ATA-7015Aigtek ATA-7000シリーズ 高電圧アンプ 3kVp-p、60Wp、DC～80kHzお問い合わせ

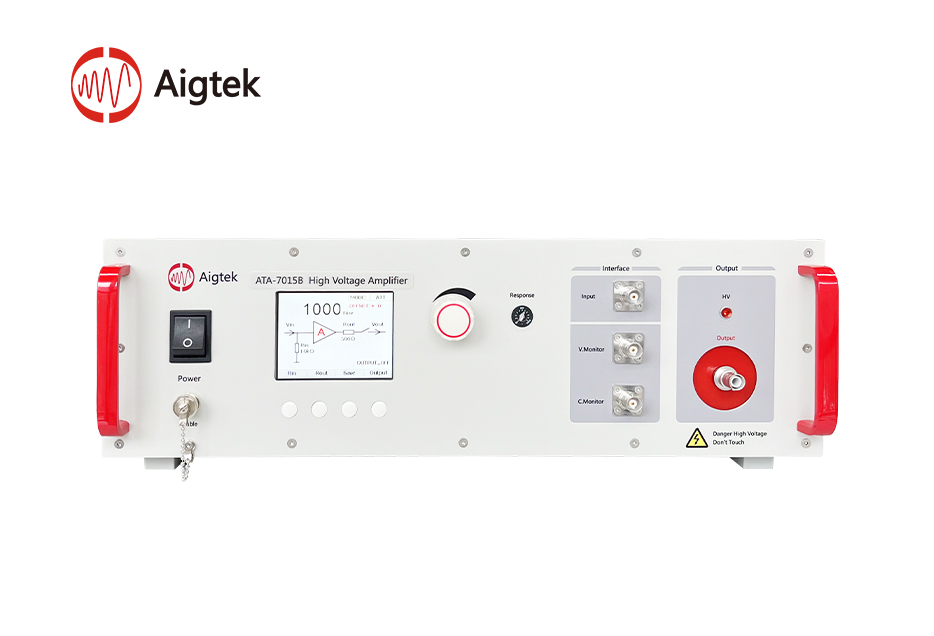

ATA-7015BAigtek ATA-7000シリーズ 高電圧アンプ 3kVp-p、60Wp、DC～40kHzお問い合わせ
ATA-7020Aigtek ATA-7000シリーズ 高電圧アンプ 4kVp-p、60Wpお問い合わせ
ATA-7025Aigtek ATA-7000シリーズ 高電圧アンプ 5kVp-p、75Wpお問い合わせ

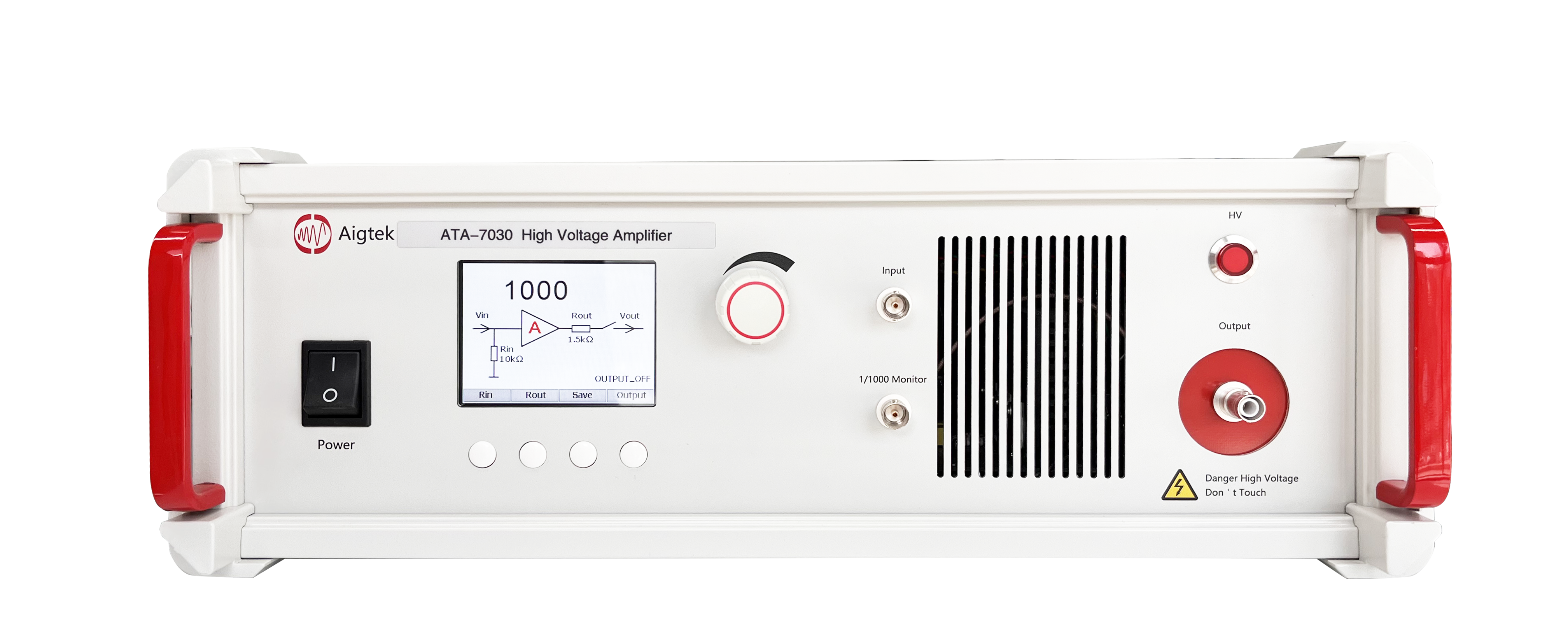

ATA-7030Aigtek ATA-7000シリーズ 高電圧アンプ 6kVp-p、90Wpお問い合わせ

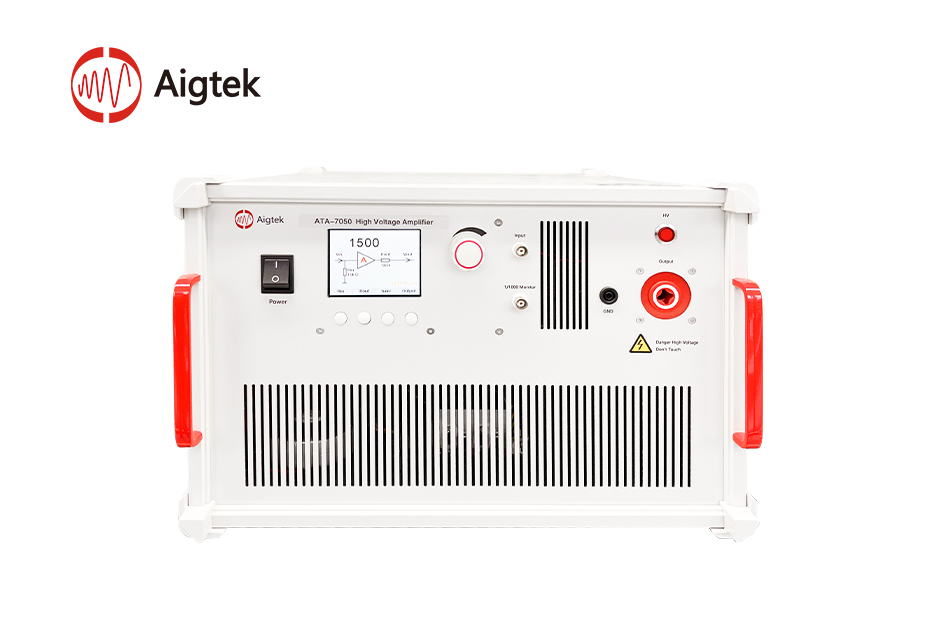

ATA-7050Aigtek ATA-7000シリーズ 高電圧アンプ 10kVp-p、100Wpお問い合わせ
ATA-7050BAigtek ATA-7000シリーズ 高電圧アンプ 10kVp-p、100Wp、4象限出力お問い合わせ

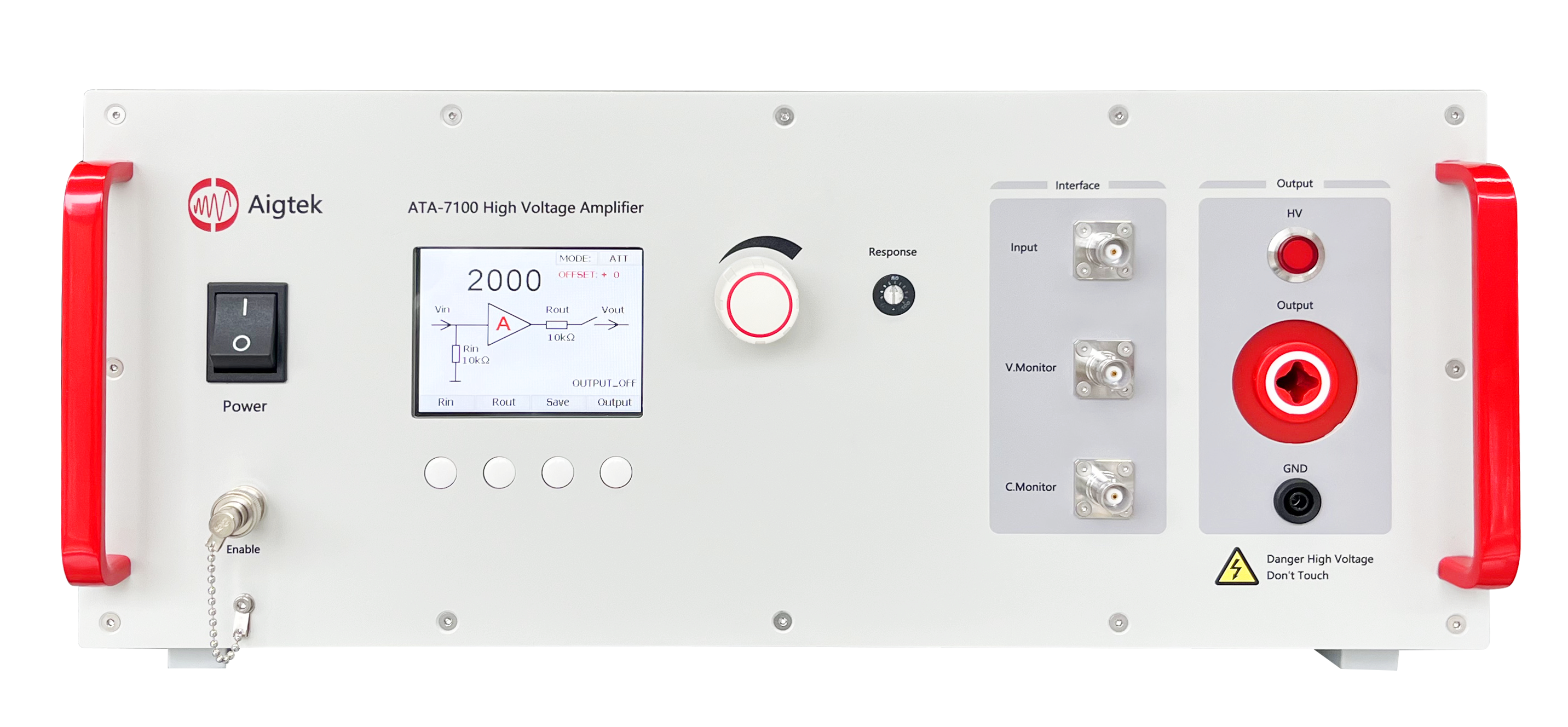

ATA-7100Aigtek ATA-7000シリーズ 高電圧アンプ 20kVp-p、20Wpお問い合わせ
規格表
| 型番 | ATA-7010 | ATA-7015 | ATA-7015B | ATA-7020 | ATA-7025 | ATA-7030 | ATA-7050 | ATA-7050B | ATA-7100 |
|---|---|---|---|---|---|---|---|---|---|
| チャンネル数 | 1 | ||||||||
| 寸法 | 442×164×574mm（幅×高さ×奥行き） | 440×149×535mm（幅×高さ×奥行き） | 442×164×574mm（幅×高さ×奥行き） | 442×297×574mm（幅×高さ×奥行き） | 440×194×634mm（幅×高さ×奥行き） | ||||
| 入力インピーダンス | 10kΩ | ||||||||
| 動作温度 | 0°C ～ 45°C | ||||||||
| 最大出力 | 40Wp | 60Wp | 75Wp | 90Wp | 100Wp | 20Wp | |||
| ヒューズ | 3A/250V | 4A/250V | |||||||
| 動作湿度 | 相対湿度 80% 以下、結露しないこと | ||||||||
| 保管温度 | -20°C ～ 50°C | ||||||||
| 最大出力電圧 | 2kVp-p（±1kVp） | 3kVp-p（±1.5kVp） | 4kVp-p（±2kVp） | 5kVp-p（±2.5kVp） | 6kVp-p（±3kVp） | 10kVp-p（±5kVp） | 20kVp-p（±10kVp） | ||
| 最大出力電流 | |||||||||
| DC～50Hz | 20mAp | 15mAp | 10mAp | 1mAp | |||||
| 50Hz超 | 40mAp | 30mAp | 20mAp | 2mAp | |||||
| 電源電圧 | AC 220V±10%、50Hz | AC110～240V、50/60Hz | AC 220V±10%、50Hz | AC110～240V、50/60Hz | |||||
| 出力インターフェース | SHV RFコネクタ | 高電圧コネクタ | |||||||
| プログラム制御インターフェース | — | USB | — | USB | |||||
| 出力タイプ | シングルエンド出力 | ||||||||
| 帯域幅（-3 dB） | DC～100kHz | DC～80kHz | DC～40kHz | DC～30kHz | DC～10kHz | DC～5kHz | DC～1.2kHz | ||
| 電圧ゲイン | x0～1000（1ステップ／10ステップ） | x0～2000（1ステップ／10ステップ） | |||||||
| 最小負荷抵抗（RL） | |||||||||
| DC～50Hz | ≥ 49.5kΩ | ≥ 74.5kΩ | ≥ 132.33kΩ | ≥ 165.17kΩ | ≥ 198.5kΩ | ≥ 495kΩ | ≥ 10MΩ | ||
| 50Hz超 | ≥ 24.5kΩ | ≥ 37kΩ | ≥ 65.67kΩ | ≥ 81.8kΩ | ≥ 98.5kΩ | ≥ 245kΩ | ≥ 5MΩ | ||
| スルーレート | 445V/μs以上 | 534V/μs以上 | 266V/μs以上 | 267V/μs以上 | 112V/μs以上 | 67V/μs以上 | ≥ 111V/μs | 53V/μs以上 | |
| 入力振幅 | 0～10Vp-p（最大） | ||||||||
| 出力電圧誤差 | ≤ ±1%（DC、1kV） | ≤ ±1%（DC、1.5kV） | ≤ ±1%（DC、2kV） | ≤ ±1%（DC、2.5kV） | ≤ ±1%（DC、3kV） | ≤ ±3%（DC、5kV） | ≤ ±3%（DC、10kV） | ||
| 信号グランド | シャーシおよび電源ラインのアースに接続されています | ||||||||
| 保証 | 1年 | ||||||||
| 電圧モニタ | 1000:1（出力時±5%、FS） | 1mV/V（出力時±5%、FS） | 1000:1（出力時±5%、FS） | 1mV/V（出力時±5%、FS） | 0.5mV/V（出力時±5%、FS） | ||||
| 電流モニタ | — | 100V/A（出力時±5%、FS） | — | 100V/A（出力時±5%、FS） | 1000V/A（出力時±5%、FS） | ||||
| DCオフセット調整 | — | ±1500V（1V刻み／10V刻み） | — | ±5000V（1V刻み／10V刻み） | ±10000V（1V刻み／10V刻み） | ||||
| 出力電圧のゼロドリフト | ≤ ±1V | ||||||||
| 出力保護 | 過電流保護 | 短絡保護、過電流保護 | 過電流保護 | 短絡保護、過電流保護 | |||||
| 保護モード | — | シングルショット保護機能 | — | シングルショット保護機能 | |||||
| 全高調波歪み（THD） | ≤ 1%（1kHz、1.6kVp-p） | ≤ 1%（1kHz、2.4kVp-p） | ≤ 1%（1kHz、3.2kVp-p） | ≤ 1%（1kHz、4kVp-p） | ≤ 1%（1kHz、4.8kVp-p） | ≤ 1%（1kHz、8kVp-p） | ≤ 1%（1kHz、16kVp-p） | ||
| 出力インピーダンス | 500Ω | 1kΩ | 1.5kΩ | 5kΩと200kΩの間で切り替え可能 | 5kΩ | 10kΩ | |||
