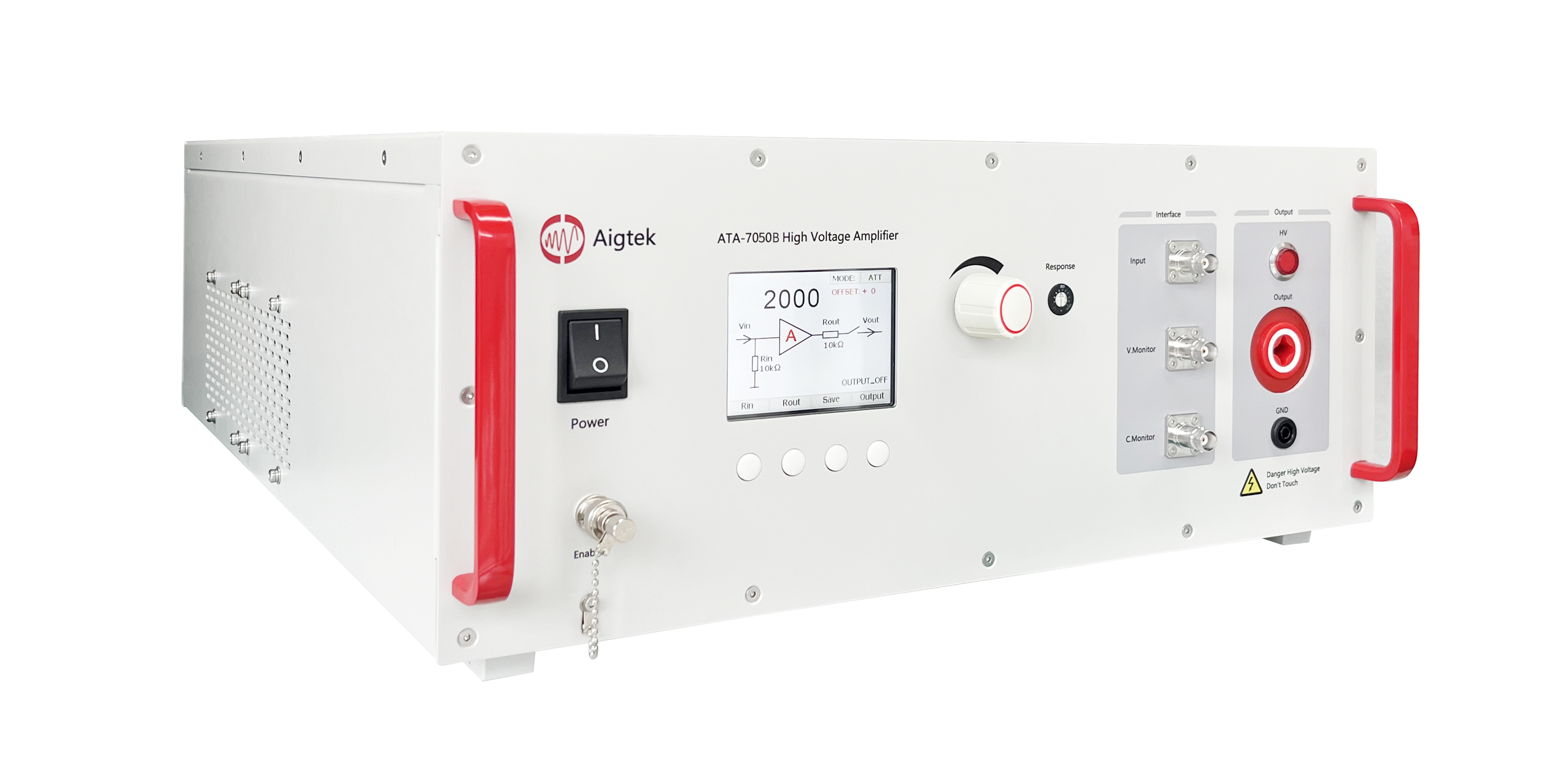

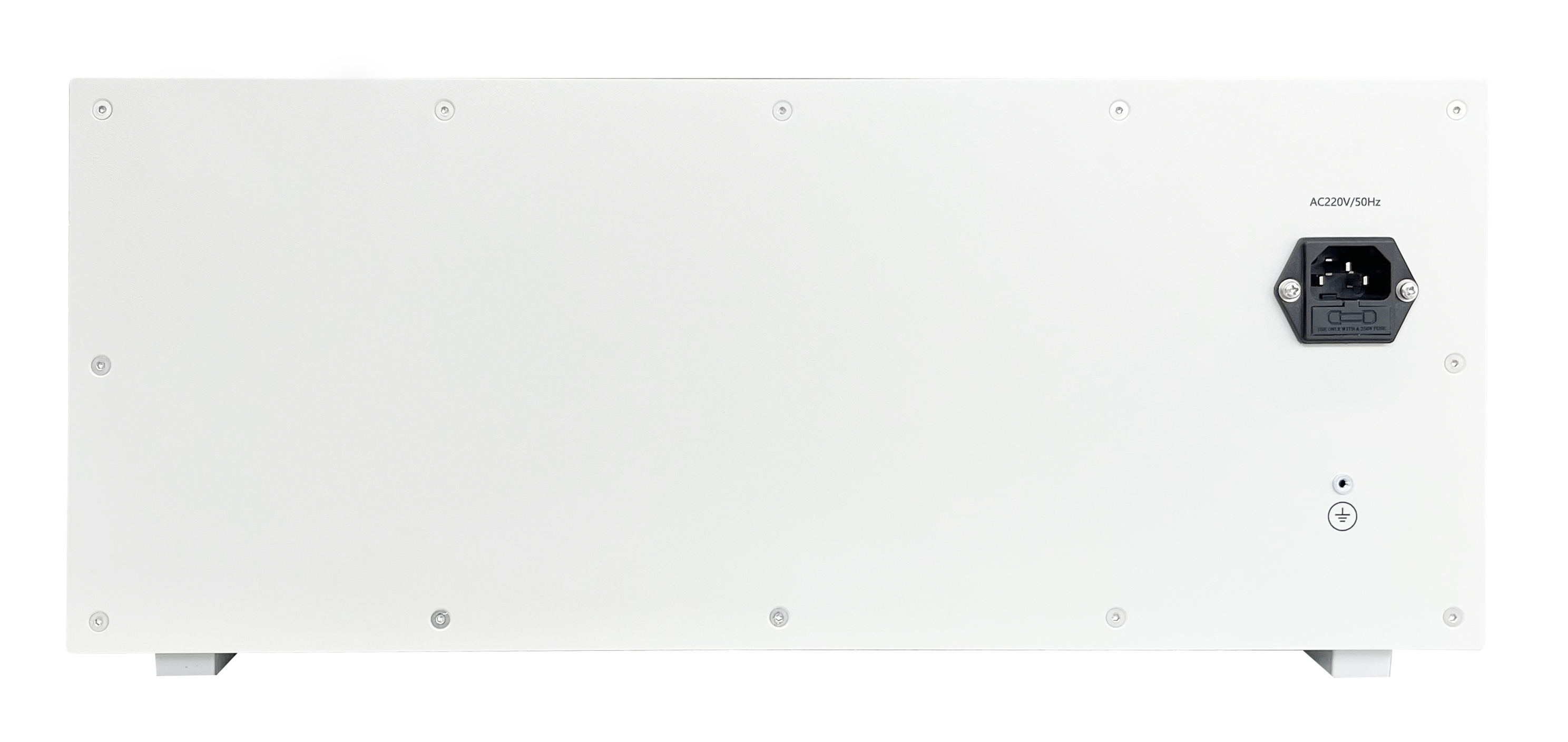

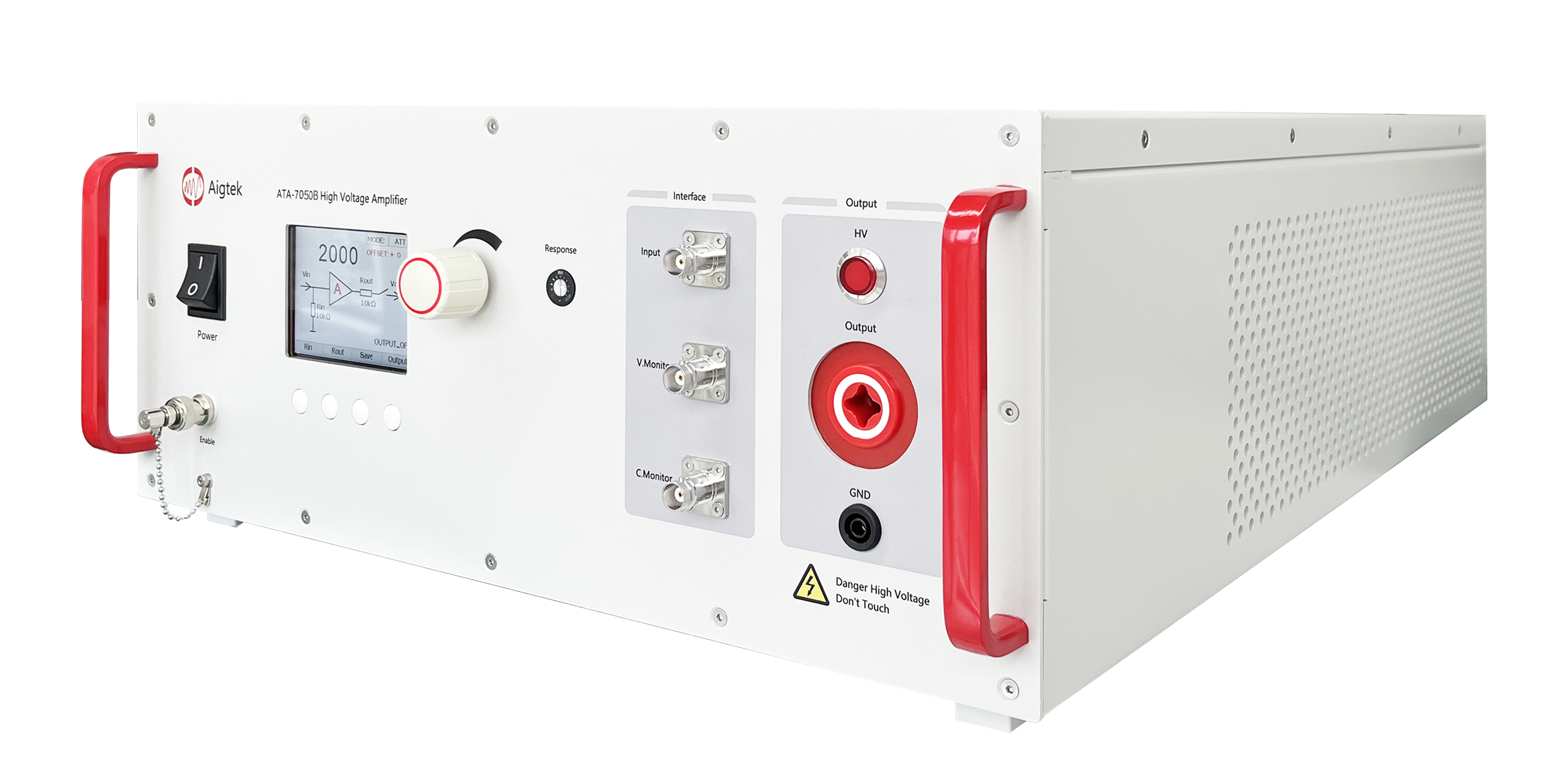

Aigtek ATA-7000シリーズ高電圧アンプ 10kVp-p、100Wp、4象限出力

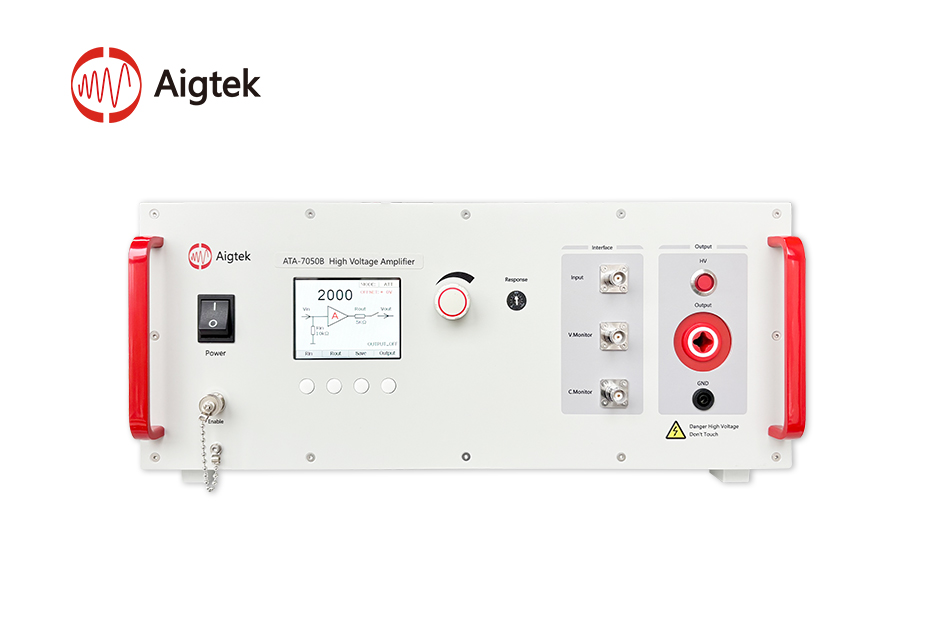

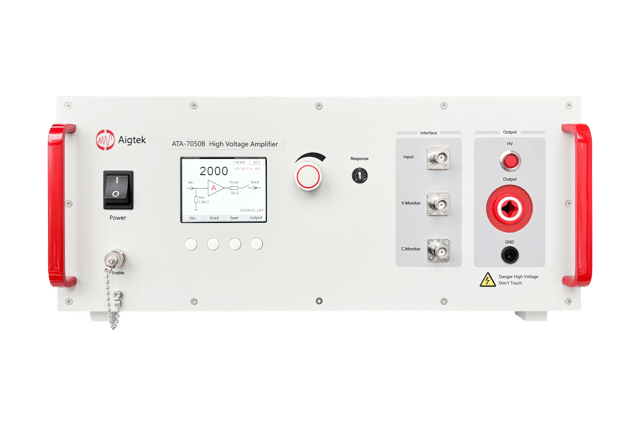

ATA-7050Bは、交流および直流信号を増幅するのに最適な高電圧アンプです。4象限出力を備え、最大電圧は10kVp-p（±5kVp）で、容量性および誘導性負荷を駆動するために、正負の電圧および正負の電流を安定して供給することができます。

型番: ATA-7050B
メーカー: Aigtek
シリーズ: ATA-7000シリーズ
カテゴリ: 高電圧アンプ

価格お問い合わせ

メーカー保証本体3年・付属品1年
国内技術サポート

製品概要

ATA-7000シリーズは、交流・直流信号を増幅する高電圧アンプです。シングルエンド出力で40kVp-p（±20kVp）の高電圧に対応し、高電圧負荷を駆動できます。電圧ゲインはデジタル制御で調整可能で、よく使う設定をワンタッチで保存できるため、簡単で分かりやすい操作が可能です。

ATA-7000シリーズ高電圧アンプの応用シーン：誘電エラストマー試験、EHD（エレクトロハイドロダイナミック）プリンティング、強誘電体試験、プラズマ試験、3Dプリンティング、材料分極、エレクトロスピニング、マイクロ流体。

その他の用途：ソフトロボティクス、電気活性ポリマー、圧電駆動・制御、レーザー変調、半導体研究、静電偏向、電気粘性流体、交流／直流バイアス、粒子加速器、質量分析計、材料評価、DBDプラズマアクチュエータ、大気圧プラズマ、コロナ放電、絶縁破壊試験、イオンビーム偏向、電子ビーム偏向、電気泳動、誘電泳動、イオンエンジン、静電アクチュエータ、静電スプレー、静電塗装、太陽電池（光電池）試験、電気光学変調、電子写真、コロナ発生器、静電チャック、荷電粒子ビームの静電偏向など。

実験事例：ATA-7030高電圧アンプのスマート光電デジタルマイクロ流体チップ・システムへの応用

最大出力電圧40kVpp

ATA-7000シリーズは交流・直流信号を増幅する高電圧アンプで、交流時の最大出力電圧は40kVppに達し、各種高電圧負荷を用いる用途に適しています。

電圧モニタ

ATA-7000シリーズ全機種に電圧モニタ端子を装備しており、オシロスコープを直接接続して現在の出力電圧をモニタできるため、実験の効率が向上します。

4象限出力

容量性または誘導性の負荷に交流電圧を印加すると、負荷側から電流が逆流し始め、一般的な電源やアンプでは駆動できなくなります。ATA-7000シリーズは4象限出力に対応しており、電流を出力するだけでなく吸収することもできるため、各種負荷を駆動できます。

マスター・スレーブ機能

ATA-7000シリーズ全機種にマスター・スレーブ機能を搭載しています。実験でさらに多くのチャンネルを同期出力する必要がある場合は、この機能を利用できます。複数台を連結し、マスター機のパラメータを設定するだけで、連結されたスレーブ機も同期して変化します。

電圧ゲイン

電圧ゲインは、1ステップ/10ステップでデジタル制御により調整可能です。よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。液晶パネルに表示されるゲイン値と組み合わせることで、必要な電圧値に素早く調整することができます。

制御

高電圧出力制御は独立した出力スイッチであり、BNCイネーブル端子と連動して使用されます。BNCにショートキャップが接続されている場合、機器は出力オン状態となります。BNCからショートキャップを取り外すと、機器は出力オフ状態となり、同時に制御パネルに「UNABLE OUTPUT_OFF」と表示されます。

応答調整（Response）

動的な調整を行い、1回転の目盛付き回転パネルポテンショメータを使用して、各種負荷パラメータの交流応答を最適化します。

出力保護

単回保護出力モードでは、負荷の絶縁破壊で出力が短絡した場合でも、本装置は出力を遮断するため、容量性負荷や電流変動の激しい用途に非常に適しています。

応用分野

材料の分極／誘電エラストマー／プラズマ／静電偏向／EHD（エレクトロハイドロダイナミック）プリンティング／高電圧ケーブル試験／電子写真／レーザー変調。

用途

誘電体材料試験誘電体材料は中国国内では新素材として、駆動技術がまだ十分に成熟していないため高い駆動電圧が必要になりますが、駆動周波数は50Hz以下であることが多い用途です。ATA-7000シリーズ高電圧アンプは最大出力電圧2kVpp～40kVppに対応しており、この用途に高い電圧を提供します。

規格表

型番	ATA-7010	ATA-7015	ATA-7015B	ATA-7020	ATA-7025	ATA-7030	ATA-7050	ATA-7050B	ATA-7100
チャンネル数	1
寸法	442×164×574mm（幅×高さ×奥行き）		440×149×535mm（幅×高さ×奥行き）	442×164×574mm（幅×高さ×奥行き）			442×297×574mm（幅×高さ×奥行き）	440×194×634mm（幅×高さ×奥行き）
入力インピーダンス	10kΩ
動作温度	0°C ～ 45°C
最大出力	40Wp	60Wp			75Wp	90Wp	100Wp		20Wp
ヒューズ	3A/250V	4A/250V
動作湿度	相対湿度 80% 以下、結露しないこと
保管温度	-20°C ～ 50°C
最大出力電圧	2kVp-p（±1kVp）	3kVp-p（±1.5kVp）		4kVp-p（±2kVp）	5kVp-p（±2.5kVp）	6kVp-p（±3kVp）	10kVp-p（±5kVp）		20kVp-p（±10kVp）
最大出力電流
DC～50Hz	20mAp			15mAp			10mAp		1mAp
50Hz超	40mAp			30mAp			20mAp		2mAp
電源電圧	AC 220V±10%、50Hz		AC110～240V、50/60Hz	AC 220V±10%、50Hz				AC110～240V、50/60Hz
出力インターフェース	SHV RFコネクタ						高電圧コネクタ
プログラム制御インターフェース	—		USB	—				USB
出力タイプ	シングルエンド出力
帯域幅（-3 dB）	DC～100kHz	DC～80kHz	DC～40kHz	DC～30kHz	DC～10kHz	DC～5kHz			DC～1.2kHz
電圧ゲイン	x0～1000（1ステップ／10ステップ）						x0～2000（1ステップ／10ステップ）
最小負荷抵抗（RL）
DC～50Hz	≥ 49.5kΩ	≥ 74.5kΩ		≥ 132.33kΩ	≥ 165.17kΩ	≥ 198.5kΩ	≥ 495kΩ		≥ 10MΩ
50Hz超	≥ 24.5kΩ	≥ 37kΩ		≥ 65.67kΩ	≥ 81.8kΩ	≥ 98.5kΩ	≥ 245kΩ		≥ 5MΩ
スルーレート	445V/μs以上	534V/μs以上	266V/μs以上	267V/μs以上	112V/μs以上	67V/μs以上	≥ 111V/μs		53V/μs以上
入力振幅	0～10Vp-p（最大）
出力電圧誤差	≤ ±1%（DC、1kV）	≤ ±1%（DC、1.5kV）		≤ ±1%（DC、2kV）	≤ ±1%（DC、2.5kV）	≤ ±1%（DC、3kV）	≤ ±3%（DC、5kV）		≤ ±3%（DC、10kV）
信号グランド	シャーシおよび電源ラインのアースに接続されています
保証	1年
電圧モニタ	1000:1（出力時±5%、FS）		1mV/V（出力時±5%、FS）	1000:1（出力時±5%、FS）				1mV/V（出力時±5%、FS）	0.5mV/V（出力時±5%、FS）
電流モニタ	—		100V/A（出力時±5%、FS）	—				100V/A（出力時±5%、FS）	1000V/A（出力時±5%、FS）
DCオフセット調整	—		±1500V（1V刻み／10V刻み）	—				±5000V（1V刻み／10V刻み）	±10000V（1V刻み／10V刻み）
出力電圧のゼロドリフト	≤ ±1V
出力保護	過電流保護		短絡保護、過電流保護	過電流保護				短絡保護、過電流保護
保護モード	—		シングルショット保護機能	—				シングルショット保護機能
全高調波歪み（THD）	≤ 1%（1kHz、1.6kVp-p）	≤ 1%（1kHz、2.4kVp-p）		≤ 1%（1kHz、3.2kVp-p）	≤ 1%（1kHz、4kVp-p）	≤ 1%（1kHz、4.8kVp-p）	≤ 1%（1kHz、8kVp-p）		≤ 1%（1kHz、16kVp-p）
出力インピーダンス	500Ω			1kΩ	1.5kΩ		5kΩと200kΩの間で切り替え可能	5kΩ	10kΩ

付属品・オプション

品名	数量
電源ケーブル	1
BNCケーブル	3
十字形高電圧出力ケーブル	1セット
USBケーブル	1
ヒューズ	1
セラミック製無誘導調整ドライバ	1
取扱説明書	1
使用ガイド	1
製品合格証	1
校正証明書	1
梱包リスト	1
