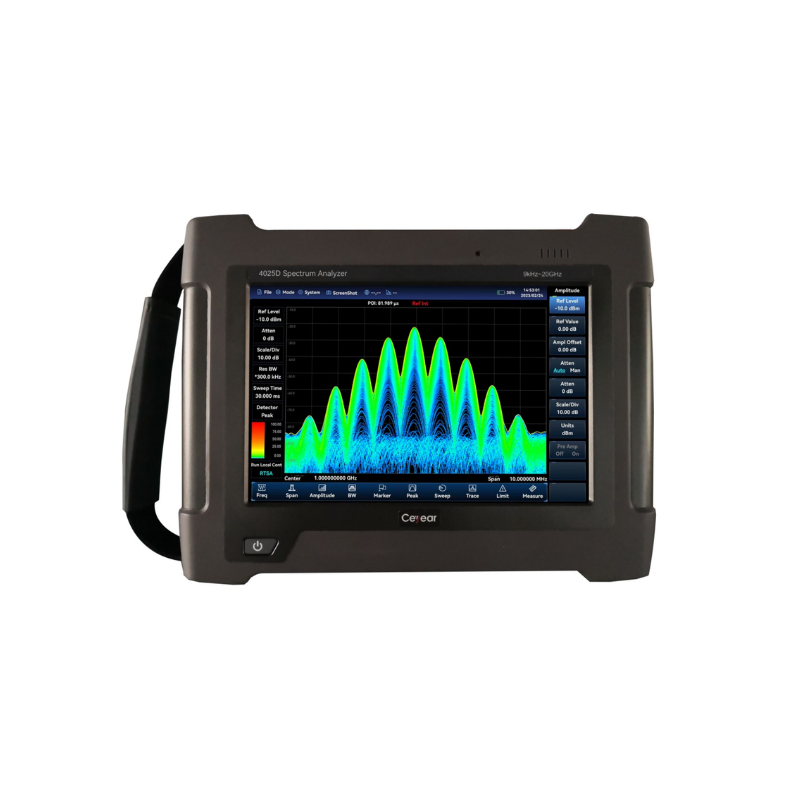

ラインナップ
4025ACeyear 4025シリーズ スペクトラムアナライザ 9kHz～6GHz2,123,000円- 4025BCeyear 4025シリーズ スペクトラムアナライザ 9kHz～9GHz2,772,000円
- 4025DCeyear 4025シリーズ スペクトラムアナライザ 9kHz～20GHz4,048,000円
- 4025ECeyear 4025シリーズ スペクトラムアナライザ 9kHz～26.5GHz4,752,000円
- 4025GCeyear 4025シリーズ スペクトラムアナライザ 9kHz～44GHz6,743,000円
- 4025KCeyear 4025シリーズ スペクトラムアナライザ 9kHz～54GHz8,437,000円
規格表
| 型番 | 4025A | 4025B | 4025D | 4025E | 4025G | 4025K |
|---|---|---|---|---|---|---|
| 寸法 | 316.5(W) × 236.5(H) × 75(D) mm（サイドストラップ/端子を除く） | |||||
| 重量 | 3.0 kg（無電池）／3.5 kg（電池込） | 3.3 kg（無電池）／3.8 kg（電池込） | ||||
| 周波数範囲 | 9 kHz ～ 6 GHz | 9 kHz ～ 9 GHz | 9 kHz ～ 20 GHz | 9 kHz ～ 26.5 GHz | 9 kHz ～ 44 GHz | 9 kHz ～ 54 GHz |
| SSB位相雑音（1 GHz, 20～30℃） | ≤ -108 dBc/Hz @10 kHz≤ -110 dBc/Hz @100 kHz≤ -118 dBc/Hz @1 MHz≤ -129 dBc/Hz @10 MHz | |||||
| 入力アッテネータ | 0～30 dB（2 dBステップ） | |||||
| スイープ時間 | ||||||
| 範囲 | 10 μs～6000 s（ゼロスパン） | |||||
| 精度 | ±1.0%（ゼロスパン） | |||||
| 表示平均雑音レベル（DANL） | ||||||
| プリアンプ ON | ||||||
| 2 MHz～2.4 GHz | ≤ -161 dBm | — | ||||
| 2.4 GHz～6 GHz | ≤ -160 dBm | — | ||||
| 6 GHz～9 GHz | ≤ -159 dBm | — | ||||
| 2 MHz～9 GHz | — | ≤ -159 dBm | ||||
| 9 GHz～14 GHz | ≤ -158 dBm | ≤ -156 dBm | ||||
| 14 GHz～20 GHz | ≤ -156 dBm | — | ||||
| 14 GHz～21 GHz | — | ≤ -154 dBm | ||||
| 21 GHz～32 GHz | — | ≤ -154 dBm | ||||
| 32 GHz～40 GHz | — | ≤ -152 dBm | ||||
| 40 GHz～44 GHz | — | ≤ -148 dBm | ||||
| 44 GHz～50 GHz | — | ≤ -145 dBm | ||||
| 50 GHz～54 GHz | — | ≤ -140 dBm | ||||
| プリアンプ OFF | ||||||
| 2 MHz～2.4 GHz | ≤ -142 dBm | — | ||||
| 2.4 GHz～6 GHz | ≤ -141 dBm | — | ||||
| 6 GHz～9 GHz | ≤ -140 dBm | — | ||||
| 2 MHz～6 GHz | — | ≤ -140 dBm | ||||
| 9 GHz～14 GHz | ≤ -138 dBm | ≤ -136 dBm | ||||
| 14 GHz～20 GHz | ≤ -138 dBm | — | ||||
| 14 GHz～21 GHz | — | ≤ -136 dBm | ||||
| 21 GHz～32 GHz | — | ≤ -135 dBm | ||||
| 32 GHz～40 GHz | — | ≤ -133 dBm | ||||
| 40 GHz～44 GHz | — | ≤ -130 dBm | ||||
| 44 GHz～50 GHz | — | ≤ -126 dBm | ||||
| 50 GHz～54 GHz | — | ≤ -123 dBm | ||||
| リファレンスレベル | ||||||
| 範囲 | -150 dBm ～ +30 dBm（1 dBステップ） | |||||
| 変換不確かさ | ±0.50 dB（Ref：0～-60 dBm） | |||||
| RBW | 1 Hz～20 MHz（1/2/3/5 ステップ） | |||||
| 周波数読取精度 | ±（読取値×リファレンス誤差 ＋1%×SPAN ＋10%×RBW） | |||||
| VBW | 1 Hz～20 MHz（1/2/3/5 ステップ） | |||||
| 周波数基準 | ||||||
| 公称周波数 | 10 MHz | |||||
| 経年変化 | ±0.5 ppm／年 | |||||
| 温度安定度 | ±0.1 ppm（-20～+55℃、25℃±10℃比較） | |||||
| 二次高調波歪（2nd Harmonic） | < -70 dBc（50 MHz～27 GHz） | |||||
| バッテリー駆動 | 3.5 時間 | 4.5 時間 | ||||
よくある質問
QCeyear製品は購入時の校正書類対応可能ですか？
ACeyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
