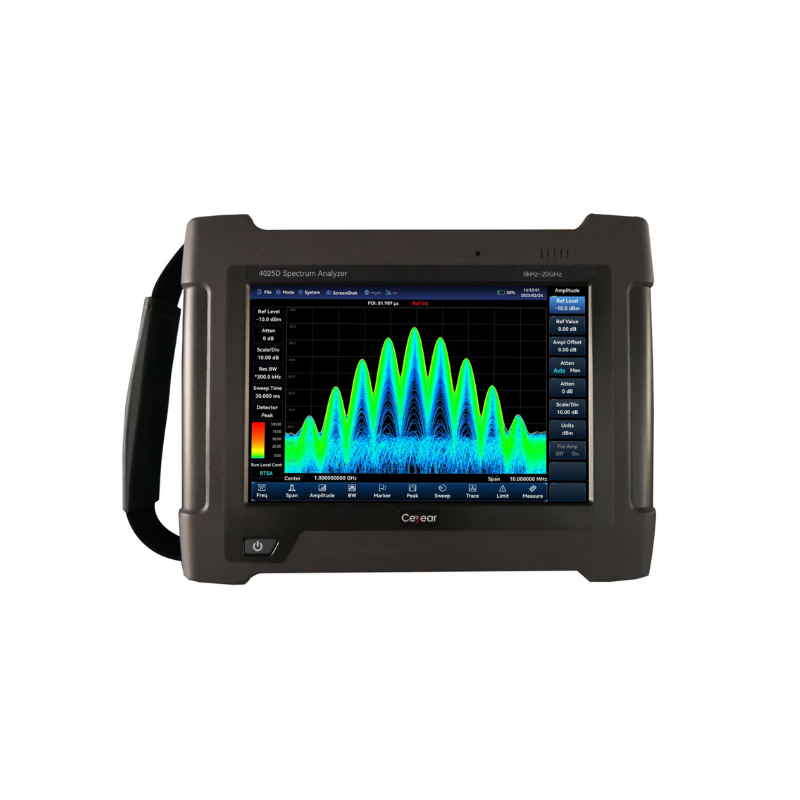

Ceyear 4025シリーズ スペクトラムアナライザ 9kHz～6GHz
- 型番
- 4025A
- メーカー
- Ceyear
- シリーズ
- 4025シリーズ
- カテゴリ
- ハンドヘルド・スペクトラムアナライザ
製品概要
主な特長
・より広い周波数カバレッジ：1MHz～50GHz
・ より高い周波数分解能：0.1Hz
・ 優れた位相雑音性能：−110dBc/Hz（10GHzキャリア、10kHzオフセット時、代表値）

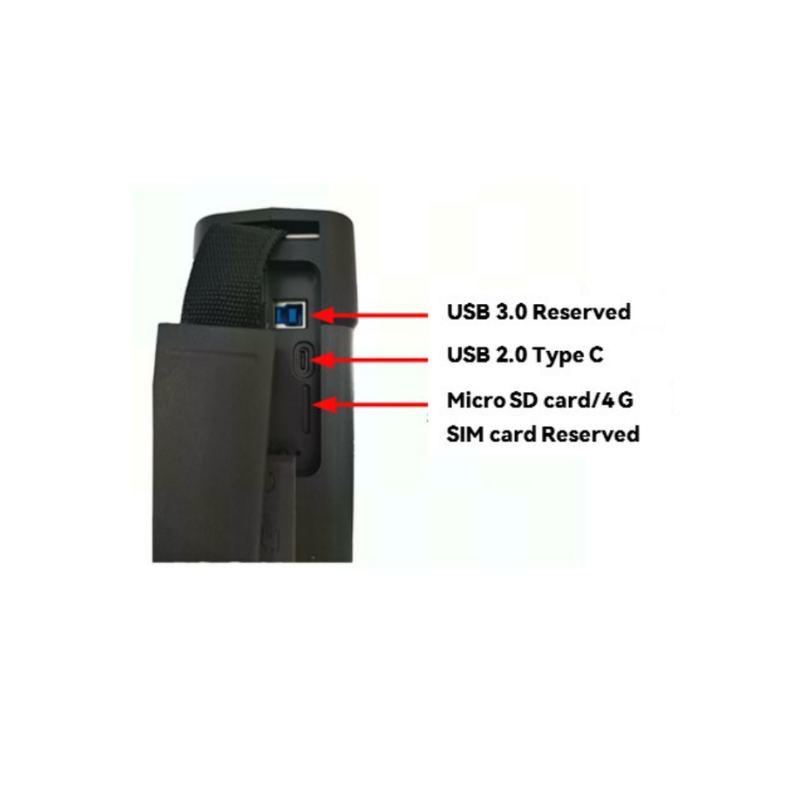

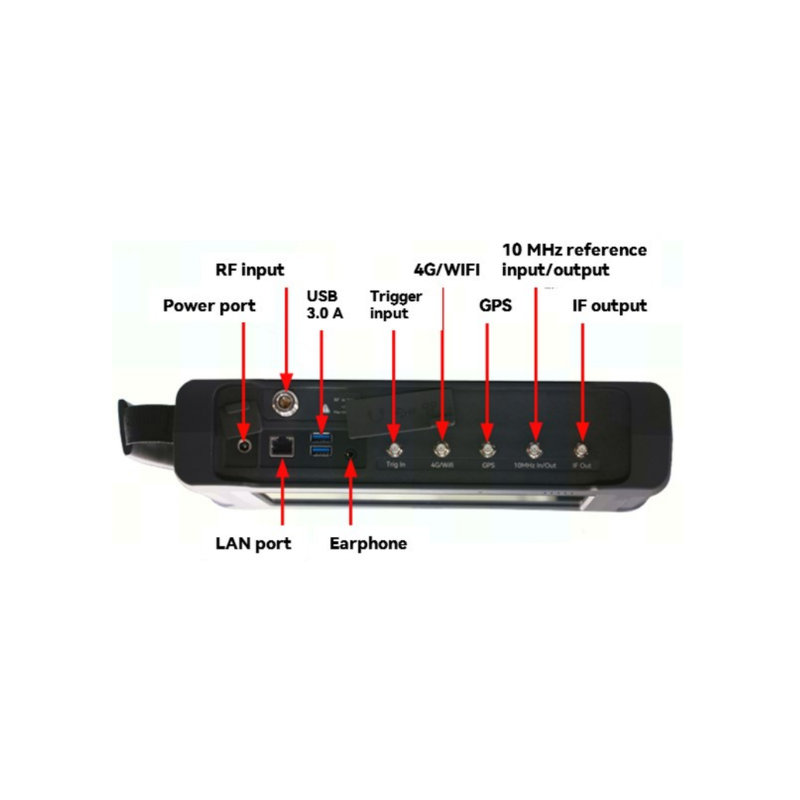

・ 多様な補助テストインターフェース：リファレンス入出力、パルス入力、モニタ出力、同期出力など
・ 便利で迅速なユーザー操作性：高輝度8.4インチLCDと静電容量式タッチスクリーンを採用し、
LCDとタッチパネルを一体化した設計によりスムーズな操作を実現
・ 高い環境適応性：動作温度範囲 −10℃～+50℃
・ 柔軟な電源供給方式：バッテリーまたはACアダプターによる給電が可能

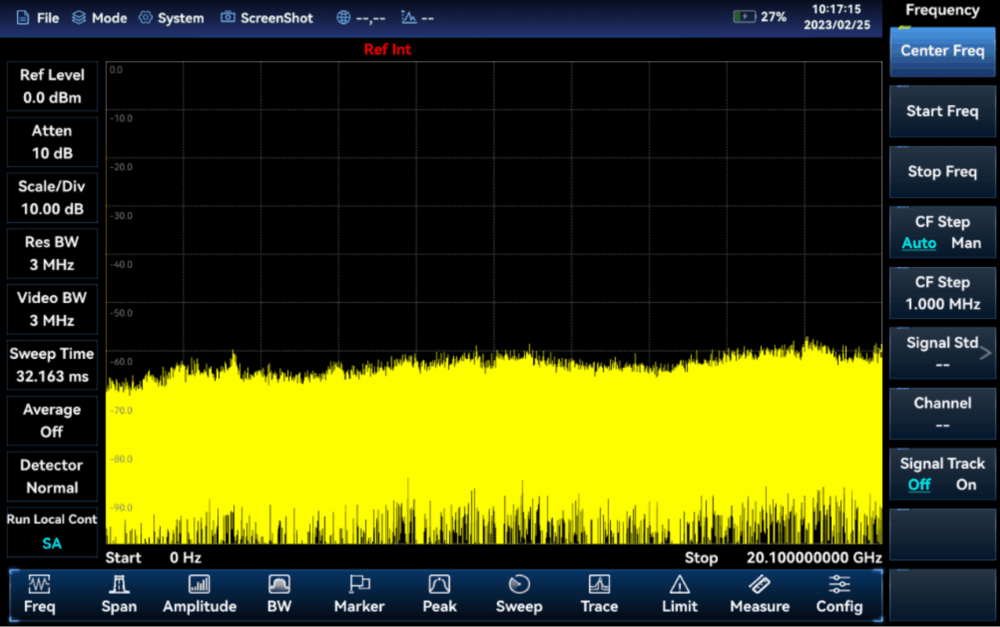

■スペクトラムアナライザーモード（標準）
4025スペクトラムアナライザは、チャネルパワー、占有帯域幅、隣接チャネル漏洩電力比、スペクトラムマスク、キャリア対雑音比、音声復調、高調波歪み、マルチキャリアACPRなどの測定機能を標準搭載し、高感度、⾼速スイープ、広ダイナミックレンジ、優れた位相雑音性能を備えています。プリセットされた各種信号規格を直接呼び出すことができ、ノイズマーカおよび周波数カウンタ機能に対応、3トレース同時表示が可能で、Normal／Peak／Negative Peak／Sample／Average／RMSなどの検波方式に対応します。さらに、シグナルトラッキングやピークトラッキング機能を備えています。

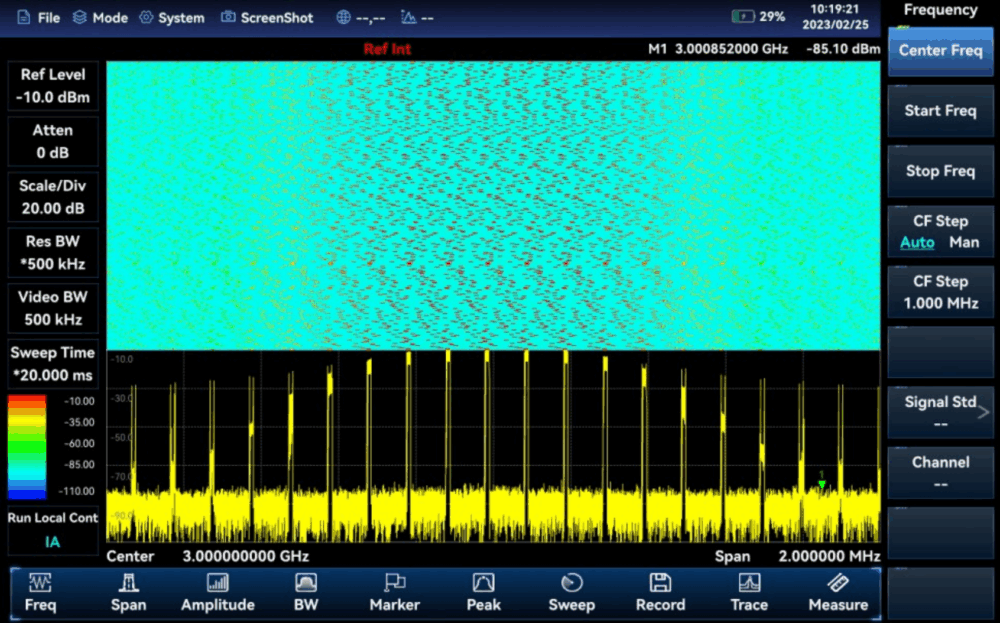

■干渉解析モード(オプション)
スペクトラム測定、スペクトログラム表示、RSSI測定を提供します。スペクトログラムは周波数・振幅・時間を3次元表示し、周期性・断続的信号を容易に観察できます。色の違いにより信号強度を視覚的に把握でき、RSSIは特定周波数の時間的な電力変化を測定します。両機能とも信号の自動保存に対応しています。
■チャネルスキャナモード(オプション)
複数チャネルの信号電力を測定し、バーグラフまたは表形式で表示します。最大20チャネルを測定可能で、チャネル設定方法によりチャネルスキャナ、周波数スキャナ、リストスキャナの3モードを選択可能です。いずれもチャネル帯域幅とチャネル数の設定が可能です。

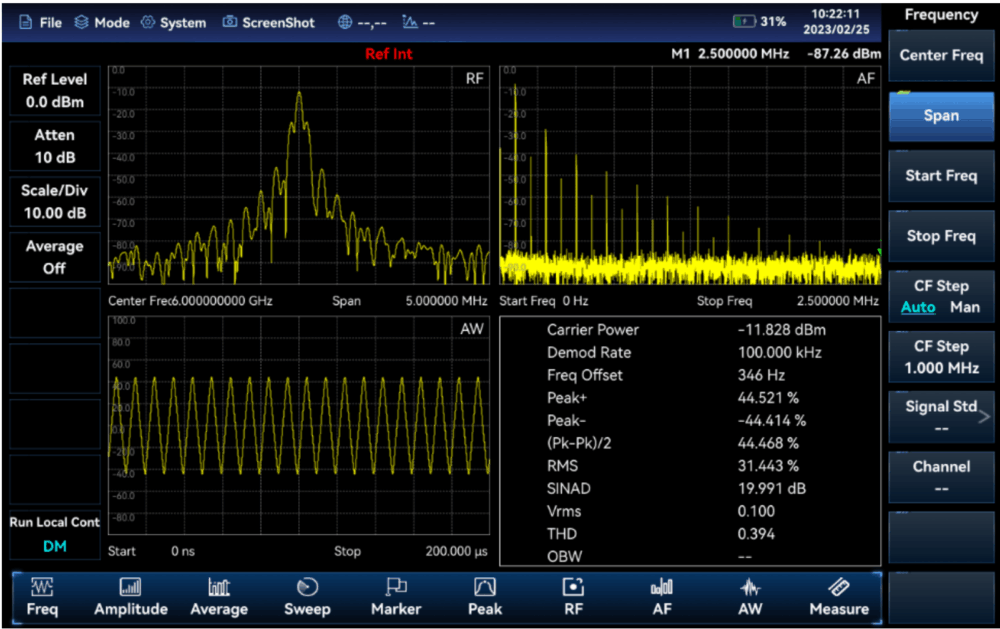

■AM/FM/PM解析モード(オプション)
AM、FM、PM変調信号の波形表示および関連パラメータ解析に対応します。
主な表示として、
①RFスペクトラム：スペクトラムアナライザーモードと同様に変調信号のスペクトラムを表示し、占有帯域幅測定が可能
②オーディオスペクトラム：復調オーディオ信号の周波数スペクトラムを表示
③オーディオ波形：復調オーディオ信号の時間領域波形を表示します。解析可能なパラメータとして、キャリアパワー、復調率、キャリア周波数オフセット、変調度（AM）、変調周波数オフセット（FM）、SINAD、変調歪、総合高調波歪（THD）など、多くの変調信号評価が可能です。
■USB CWパワーメータ(オプション)
87230／87231／87232／87233シリーズの外付けUSBパワーセンサを接続することで、最大40GHzまでのCW信号電力測定が可能です。

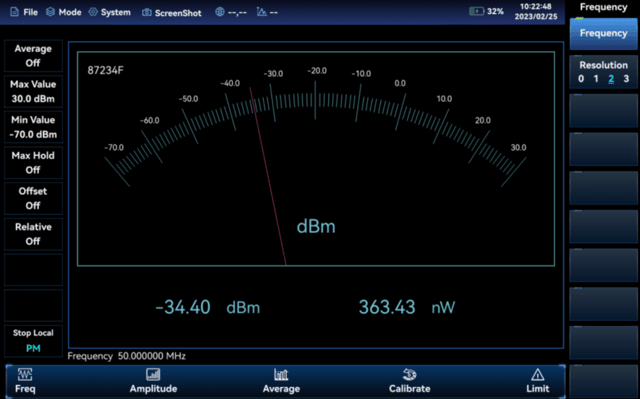

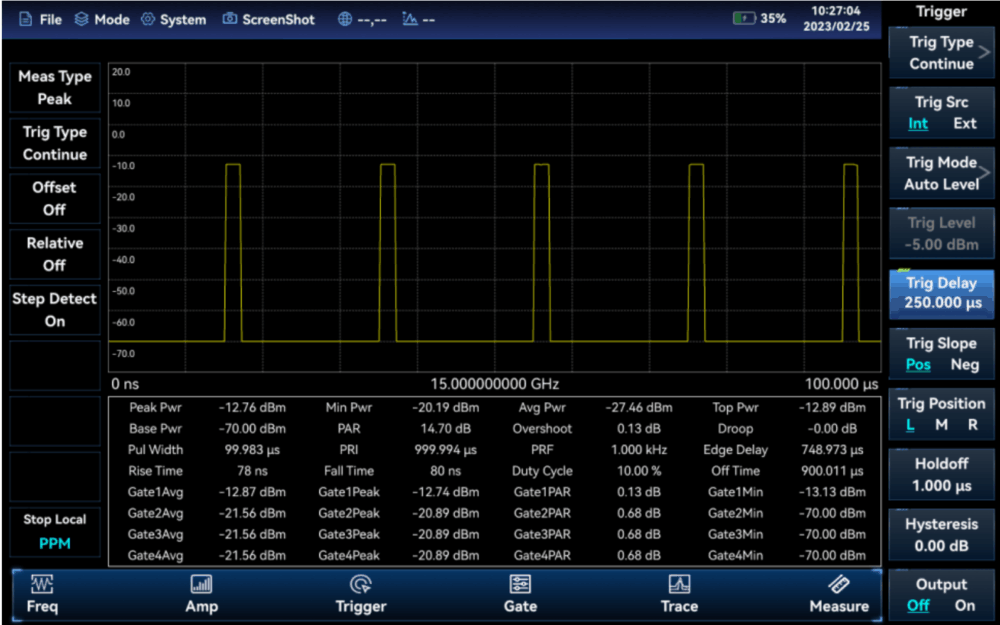

■USBピークパワーメータ(オプション)
USBインターフェース経由で87234D/E/F/L USBピークパワーセンサを接続し、最大67GHzまでのRF／マイクロ波信号に対応します。広いダイナミックレンジでパルスパワー測定を実現します。

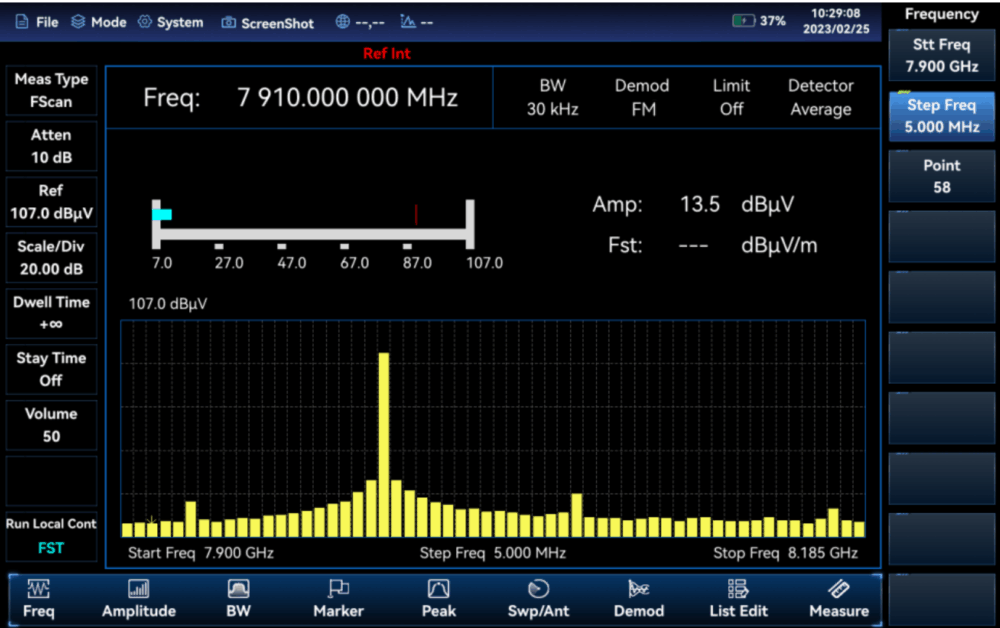

■電界強度測定(オプション)
ポータブルアンテナと組み合わせて電界強度測定が可能で、電磁環境監視や電波管理分野で広く活用できます。ユーザーはアンテナファイルを直接呼び出すか、アンテナ係数を任意設定可能です。
測定モードは、
①単一周波数測定：特定周波数における周波数偏差、レベル、電界強度を測定
②周波数スキャン測定：開始周波数、ステップ、ポイント数を設定して帯域内の電界強度を測定
③リストスキャン測定：編集済みまたは保存済みリストを呼び出し、リスト化された周波数の電界強度を測定、以上3種類に対応します。

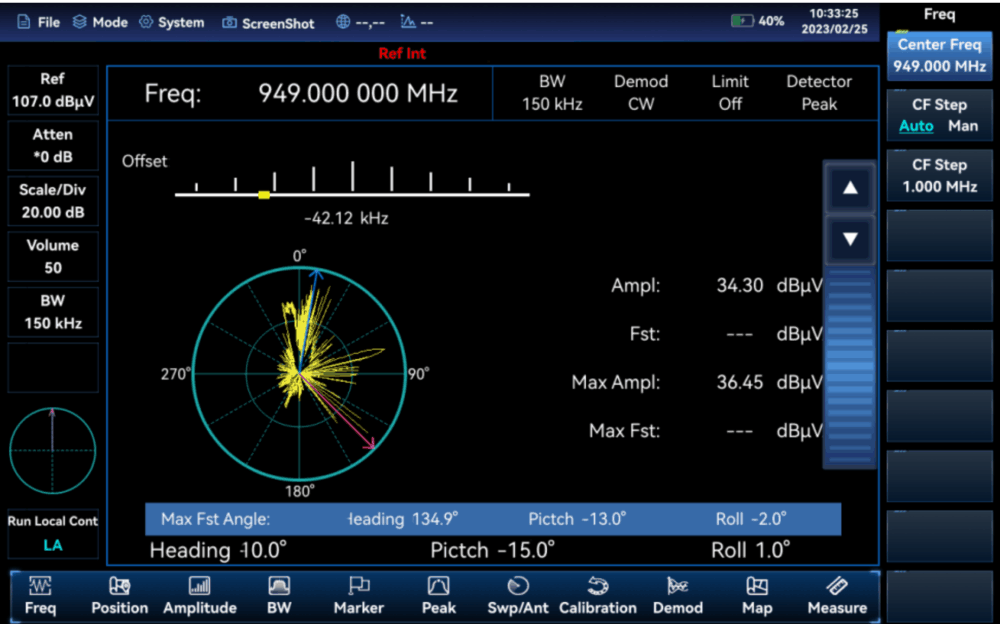

■位置解析モード(オプション)
指向性アンテナ、USB電子コンパス、GPS/北斗測位オプションと組み合わせることで、干渉信号の直接探索、水平スキャン方位測定、地図上での交差位置推定が可能になります。ZE9080シリーズアンテナ＋ハンドルを使用する場合、電子コンパスが内蔵されているため追加構成は不要です。

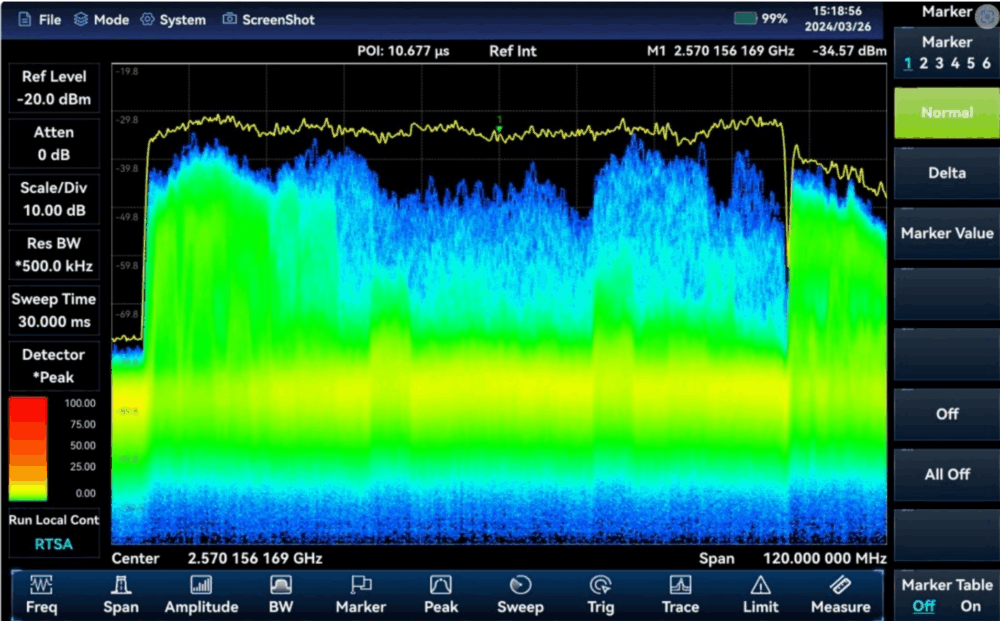

■リアルタイムスペクトラムモード(オプション)
瞬時性・時間変動性のある信号およびバースト信号の捕捉・解析に対応します。リアルタイム解析帯域幅は最大40MHzまたは120MHzで、DPX（高速信号検出表示）およびスペクトログラム解析に対応します。

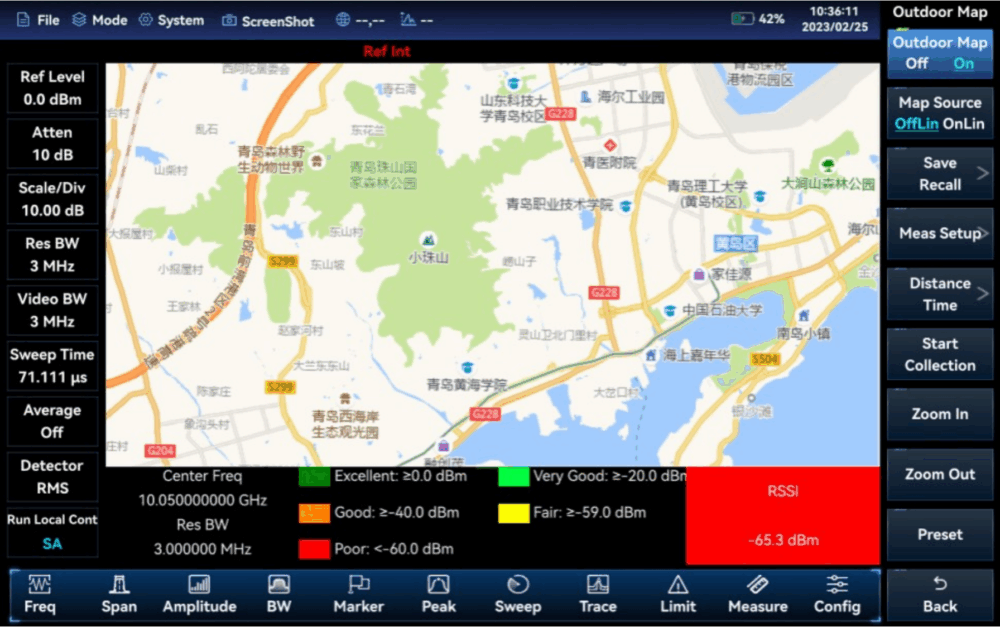

■屋外マップ測定(オプション)
スペクトラムアナライザーモードにてRSSIおよび隣接チャネル漏洩測定（ACPR）が実行でき、測定結果を時間または移動距離に基づいて地図上にリアルタイム表示します。マップ上へ記録した測定データは保存可能で、後から呼び出し・表示ができます。

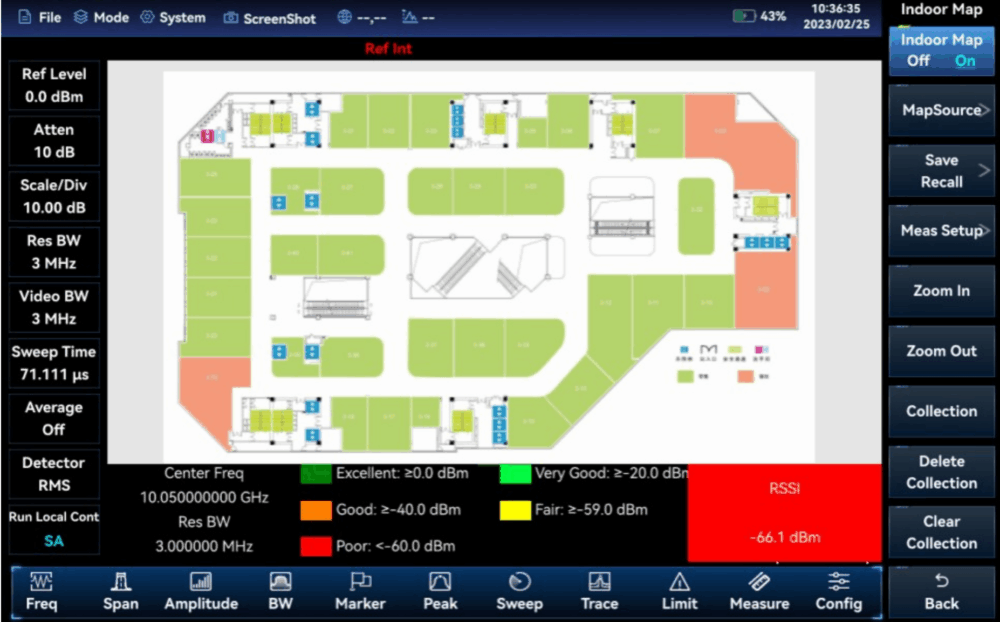

■屋内マップ測定(オプション)
屋内環境でRSSIおよびACPR測定に対応し、GPS受信不可環境ではユーザーが手動で位置を移動して測定結果を地図にプロットします。記録したデータは保存・再表示が可能で、付属専用ソフトウェアにより、任意のフロア図画像をタイルマップ化して本体へ取り込み可能です。

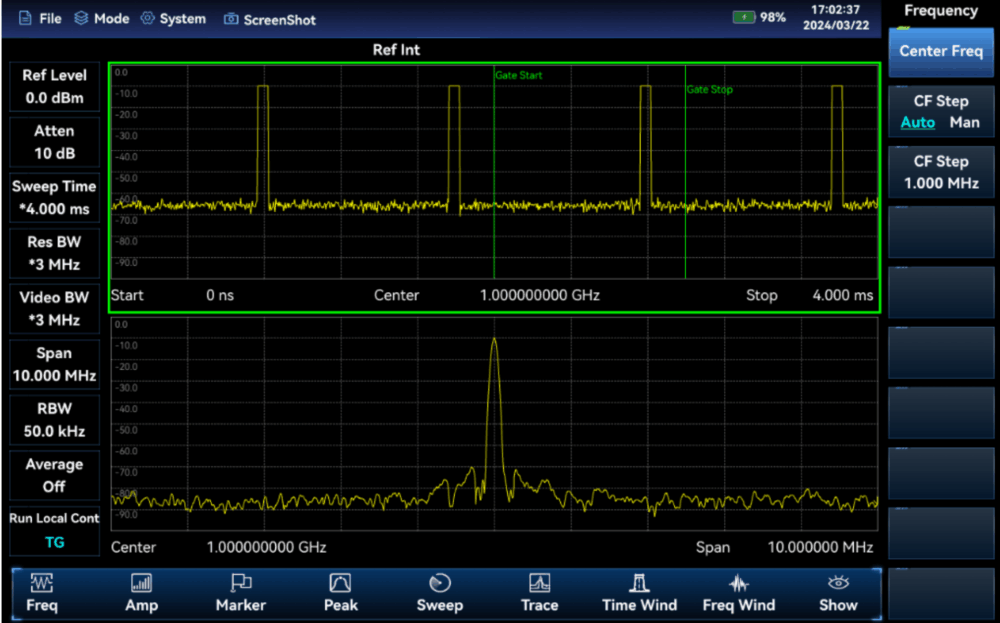

■タイムゲート機能(オプション)
時分割信号の干渉検出に利用でき、時間領域ウィンドウと周波数領域ウィンドウで構成されます。時間領域側ではDelay（遅延）とLength（期間）を設定することで特定の時間区間の信号のみを選択し、その信号成分の周波数領域解析結果を表示します。これにより上りリンク信号のみを抽出し、下りリンク信号の影響を排除して干渉信号探索精度を向上させることができます。

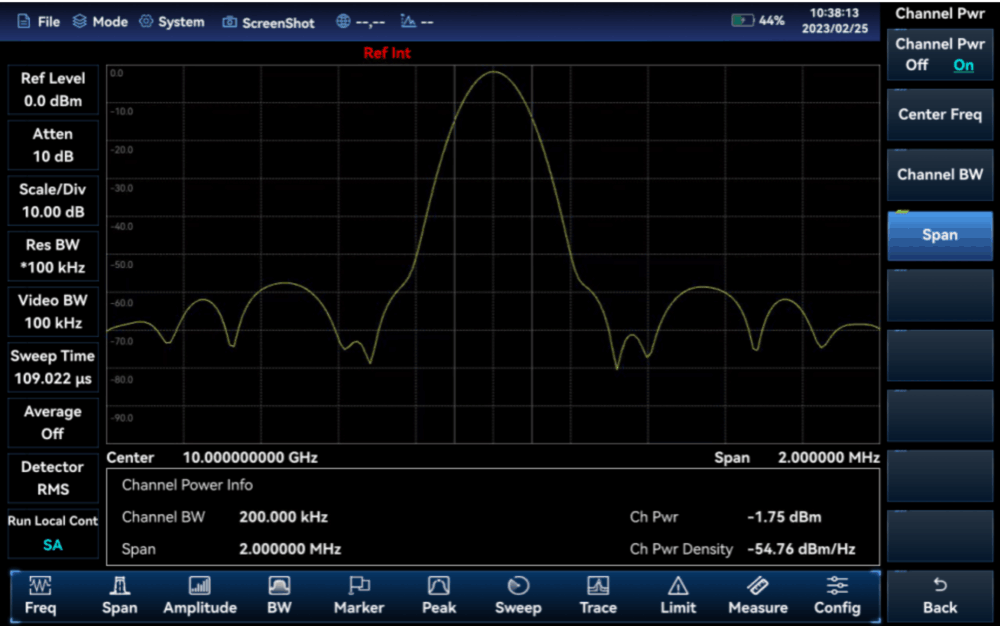

■包括的なインテリジェント測定機能①
チャネルパワー
■包括的なインテリジェント測定機能②

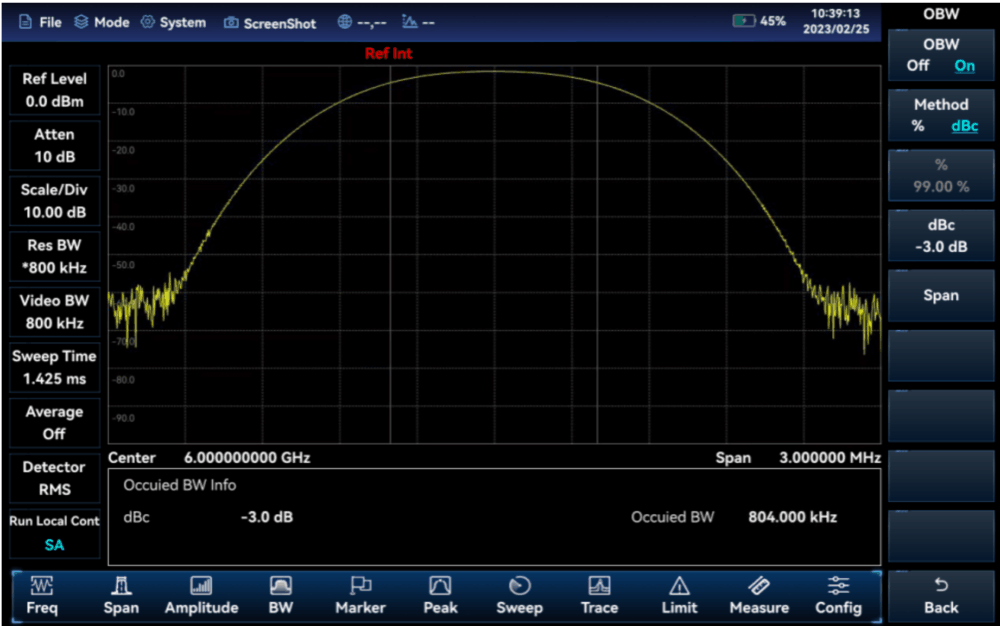

占有帯域幅
■包括的なインテリジェント測定機能③

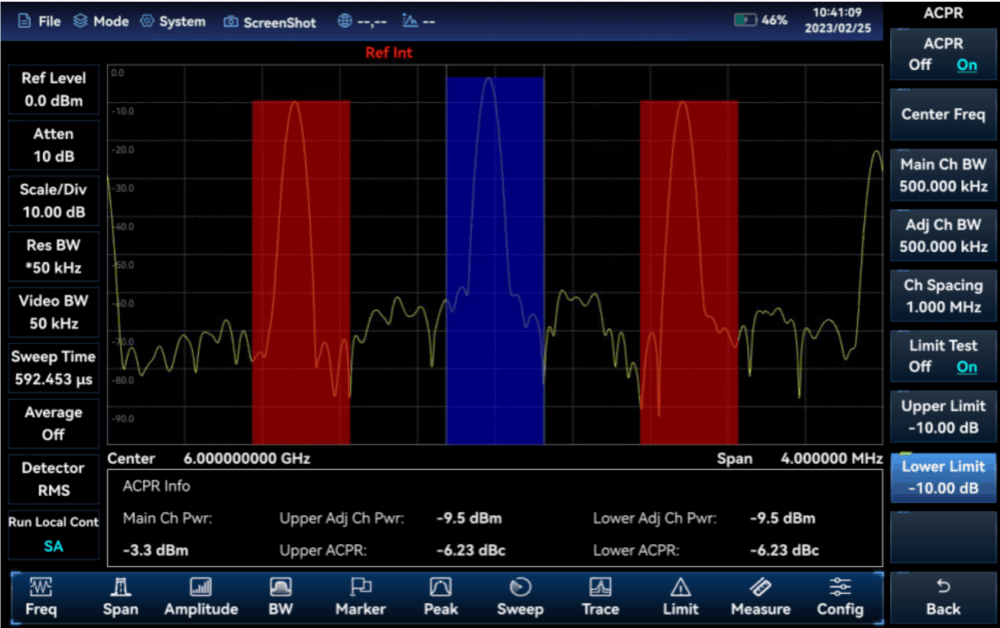

隣接チャネル漏洩電力比（ACPR）
■包括的なインテリジェント測定機能④

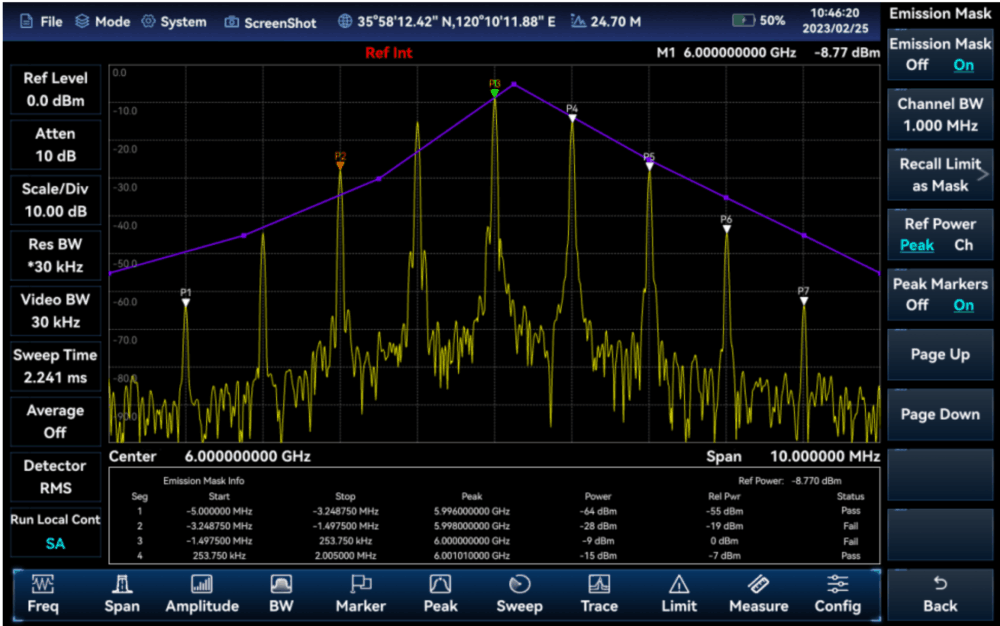

スペクトラムエミッションマスク
■包括的なインテリジェント測定機能⑤

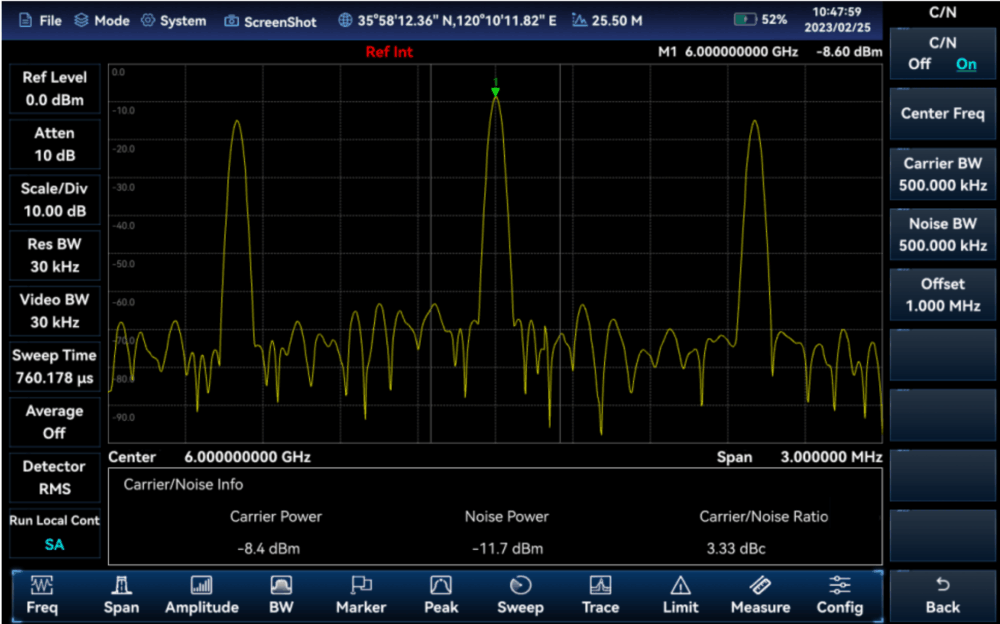

キャリア対雑音比（C/N）
■包括的なインテリジェント測定機能⑥

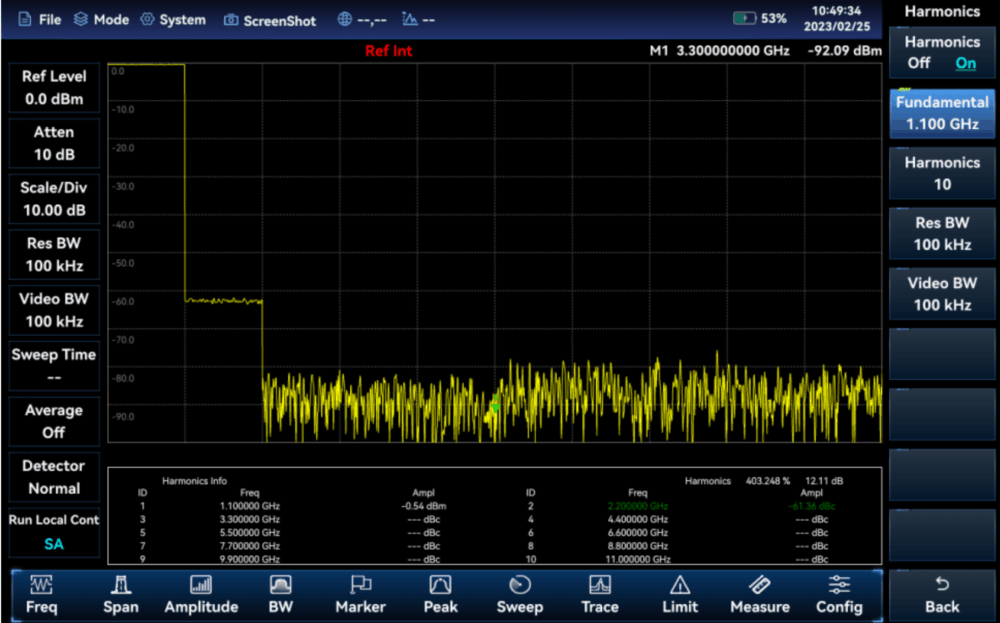

高調波歪み

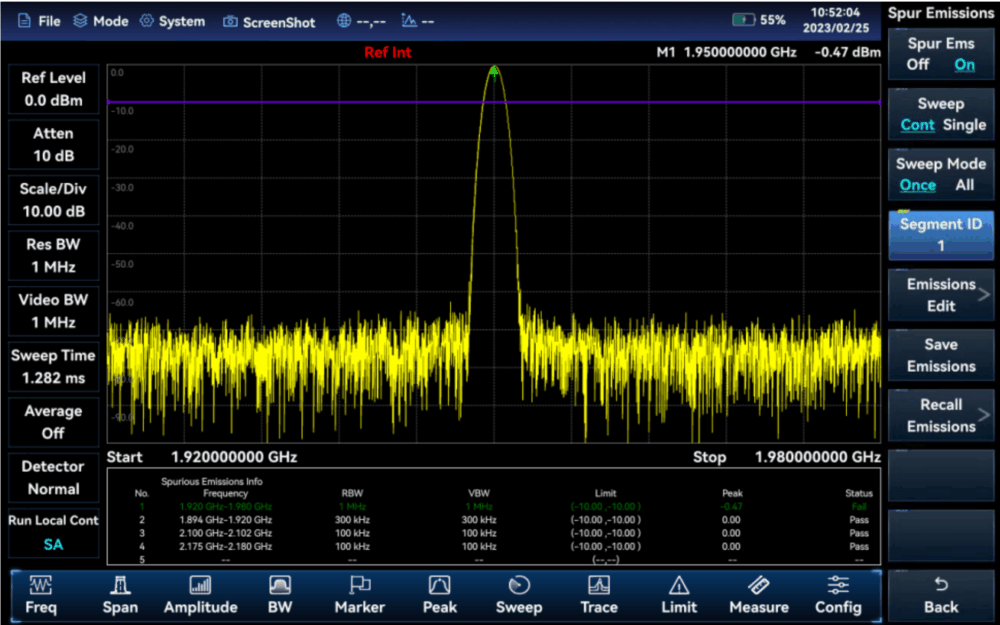

■包括的なインテリジェント測定機能⑦
スプリアスエミッションマスク

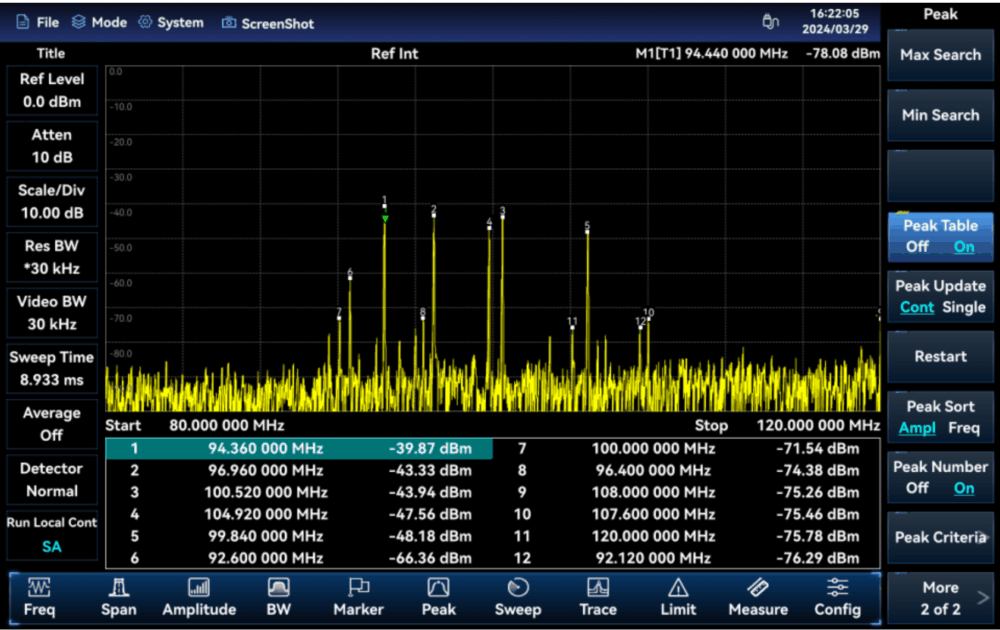

■包括的なインテリジェント測定機能⑧
ピークリスト
規格表
| 型番 | 4025A | 4025B | 4025D | 4025E | 4025G | 4025K |
|---|---|---|---|---|---|---|
| 寸法 | 316.5(W) × 236.5(H) × 75(D) mm（サイドストラップ/端子を除く） | |||||
| 重量 | 3.0 kg（無電池）／3.5 kg（電池込） | 3.3 kg（無電池）／3.8 kg（電池込） | ||||
| 周波数範囲 | 9 kHz ～ 6 GHz | 9 kHz ～ 9 GHz | 9 kHz ～ 20 GHz | 9 kHz ～ 26.5 GHz | 9 kHz ～ 44 GHz | 9 kHz ～ 54 GHz |
| SSB位相雑音（1 GHz, 20～30℃） | ≤ -108 dBc/Hz @10 kHz≤ -110 dBc/Hz @100 kHz≤ -118 dBc/Hz @1 MHz≤ -129 dBc/Hz @10 MHz | |||||
| 入力アッテネータ | 0～30 dB（2 dBステップ） | |||||
| スイープ時間 | ||||||
| 範囲 | 10 μs～6000 s（ゼロスパン） | |||||
| 精度 | ±1.0%（ゼロスパン） | |||||
| 表示平均雑音レベル（DANL） | ||||||
| プリアンプ ON | ||||||
| 2 MHz～2.4 GHz | ≤ -161 dBm | — | ||||
| 2.4 GHz～6 GHz | ≤ -160 dBm | — | ||||
| 6 GHz～9 GHz | ≤ -159 dBm | — | ||||
| 2 MHz～9 GHz | — | ≤ -159 dBm | ||||
| 9 GHz～14 GHz | ≤ -158 dBm | ≤ -156 dBm | ||||
| 14 GHz～20 GHz | ≤ -156 dBm | — | ||||
| 14 GHz～21 GHz | — | ≤ -154 dBm | ||||
| 21 GHz～32 GHz | — | ≤ -154 dBm | ||||
| 32 GHz～40 GHz | — | ≤ -152 dBm | ||||
| 40 GHz～44 GHz | — | ≤ -148 dBm | ||||
| 44 GHz～50 GHz | — | ≤ -145 dBm | ||||
| 50 GHz～54 GHz | — | ≤ -140 dBm | ||||
| プリアンプ OFF | ||||||
| 2 MHz～2.4 GHz | ≤ -142 dBm | — | ||||
| 2.4 GHz～6 GHz | ≤ -141 dBm | — | ||||
| 6 GHz～9 GHz | ≤ -140 dBm | — | ||||
| 2 MHz～6 GHz | — | ≤ -140 dBm | ||||
| 9 GHz～14 GHz | ≤ -138 dBm | ≤ -136 dBm | ||||
| 14 GHz～20 GHz | ≤ -138 dBm | — | ||||
| 14 GHz～21 GHz | — | ≤ -136 dBm | ||||
| 21 GHz～32 GHz | — | ≤ -135 dBm | ||||
| 32 GHz～40 GHz | — | ≤ -133 dBm | ||||
| 40 GHz～44 GHz | — | ≤ -130 dBm | ||||
| 44 GHz～50 GHz | — | ≤ -126 dBm | ||||
| 50 GHz～54 GHz | — | ≤ -123 dBm | ||||
| リファレンスレベル | ||||||
| 範囲 | -150 dBm ～ +30 dBm（1 dBステップ） | |||||
| 変換不確かさ | ±0.50 dB（Ref：0～-60 dBm） | |||||
| RBW | 1 Hz～20 MHz（1/2/3/5 ステップ） | |||||
| 周波数読取精度 | ±（読取値×リファレンス誤差 ＋1%×SPAN ＋10%×RBW） | |||||
| VBW | 1 Hz～20 MHz（1/2/3/5 ステップ） | |||||
| 周波数基準 | ||||||
| 公称周波数 | 10 MHz | |||||
| 経年変化 | ±0.5 ppm／年 | |||||
| 温度安定度 | ±0.1 ppm（-20～+55℃、25℃±10℃比較） | |||||
| 二次高調波歪（2nd Harmonic） | < -70 dBc（50 MHz～27 GHz） | |||||
| バッテリー駆動 | 3.5 時間 | 4.5 時間 | ||||
付属品・オプション
Module No. | Item | Description |
4025A | Handheld Spectrum Analyzer | 9 kHz to 6 GHz |
4025B | Handheld Spectrum Analyzer | 9 kHz to 9 GHz |
4025D | Handheld Spectrum Analyzer | 9 kHz to 20 GHz |
4025E | Handheld Spectrum Analyzer | 9 kHz to 26.5 GHz |
4025G | Handheld Spectrum Analyzer | 9 kHz to 44 GHz |
4025K | Handheld Spectrum Analyzer | 9 kHz to 54 GHz |
Options
Module No. | Item | Description |
4025-01 | Optional Accessories of English Version | English Signs, Menu |
4025-03 | User Manual (English) | User Manual English Version |
4025-05 | Programming Manual (English) | Programming Manual English Version |
4025-S01 | USB CW Power Meter Option | CW Power measurement function available with external USB continuous wave power sensor 87230/87231/87232/87233. |
4025-S02 | USB Peak Power Meter Option | Peak power measurement is available and requires the 87234D/E/F/L USB peak/average power sensor to be used. |
4025-S03 | Interference Analyzer Option | Provides spectrogram, RSSI measurements and more |
4025-S04 | Channel Scanner Option | To Realize Signal Power Measurement of Multiple Channels and Frequency |
4025-S05 | Field Strength Option | For measuring the radiation intensity of the electric field of the device under test |
4025-S06 | Outdoor Map Option | RSSI test and adjacent channel power ratio test can be done under the outdoor interference map, and the test results can be marked on the map in real time according to time or distance, to be used with the 4025-H01 option. |
4025-S07 | Indoor Map Option | RSSI and adjacent channel power ratio tests can be carried out under the indoor map, with the results marked on the map by dotting the correlation between signal strength and color. |
4025-S08 | AM/FM/PM Analyzer Option | Realize AM, FM and PM modulation signal analysis and measurement function. |
4025-S09 | Zero Span IF Output | Output IF signal at zero span |
4025-S10 | Gated Sweep Option | Used for time division interference signal testing |
4025-S11 | Location Analyzer Option | For locating external sources of interference or unknown signals, to be used in conjunction with the 4025-H01 option, the USB electronic compass option and the directional antenna option. |
4025-S12 | 40MHz Bandwidth Real-time Spectrum Analyzer Option | Provide 40 MHz bandwidth Real-time Spectrum analysis function |
4025-S13 | List Sweep Option | Realize continuous sweep of multiple frequency bands |
4025-S14 | IQ Analyzer Option | Realization of IQ data capture and display function |
4025-S15 | GSM/EDGE Measurement Option | 2G GSM/EDGE demodulation analysis with 4025-H37X option |
4025-S16 | LTE Analyzer Option | Demodulation analysis of 4G LTE FDD/TDD signals with 4025-H37X option |
4025-S17 | 5G NR Option | Demodulation of 5G NR signals can be analyzed with 4025-H37X option |
4025-H01 | GPS/Beidou Location | GPS or Beidou positioning function can be realized through the external antenna. |
4025-H02 | Wi-Fi Communication Option | Wireless communication with external devices. |
4025-H03 | Aluminium alloy transit case with wheels and handle | Tie rod aluminum alloy box |
4025-H04 | Transit case with wheels and handle | Pull-rod transport box |
4025-H05 | Backpack | Portable Backpack |
4025-H06 | Power Adapter | Power Adapter |
4025-H07 | 9900mAh Lithium-ion Rechargeable Battery | Standby battery pack, nominal voltage 10.8V, battery capacity 9900mAh, not suitable for air transport carry-on. |
4025-H08 | 9000mAh Lithium-ion Rechargeable Battery | Standby battery pack, nominal voltage 10.8V, battery capacity 9000mAh, suitable for air transport carry-on. |
4025-H09 | Vehicle Power Adaptor | Car charger with input voltage 12~24V and output voltage 19V for powering handheld measuring instruments. |
4025-H10 | Smart Battery Charging Base | Lithium-ion battery charging stand |
4025-H11 | Micro SD Card | Micro SD card, capacity: 128G. |
4025-H12 | 87230 USB CW Power Sensor | Frequency range: 9kHz~6GHz, Interface: N(m) |
4025-H13 | 87231 USB CW Power Sensor | Frequency range: 10MHz~18GHz, Interface: N(m) |
4025-H14 | 87232 USB CW Power Sensor | Frequency range: 50MHz~26.5GHz, Interface: 3.5mm(m). |
4025-H15 | 87233 USB CW Power Sensor | Frequency range: 50MHz~40GHz, Interface: 2.4mm(m) |
4025-H16 | 87234D USB Peak/ CW Power Sensor | Frequency range: 50MHz~18GHz, Interface: N(m). |
4025-H17 | 87234E USB Peak/ CW Power Sensor | Frequency range: 50MHz~26.5GHz, Interface: 3.5mm(m). |
4025-H18 | 87234F USB Peak/ CW Power Sensor | Frequency range: 50MHz~40GHz, Interface: 2.4mm(m). |
4025-H19 | 87234L USB Peak/ CW Power Sensor | Frequency range: 500MHz~67GHz, Interface: 1.85mm(m) |
4025-H20 | ZE9080 Directional Antenna A | Frequency range: 9kHz~20MHz, Interface: N(f). Recommended for use with H24. |
4025-H21 | ZE9080 Directional Antenna B | Frequency range: 20MHz~200MHz, Interface: N(f). Recommended for use with H24 |
4025-H22 | ZE9080 Directional Antenna C | Frequency range: 200MHz~500MHz, Interface: N(f). Recommended for use with H24 |
4025-H23 | ZE9080 Directional Antenna D | Frequency range: 500MHz~8GHz, Interface: N(f). Recommended for use with H24. |
4025-H24 | ZE9080 Antenna Amplifier | Frequency range: : 9kHz~8GHz,N(f), can be used with the ZE9080 Antenna Module A/B/C/D option, Internal with amplifier and electronic compass. |
4025-H25 | ZE9080 Antenna Transport Case | Transport case for ZE9080 antenna, to hold ZE9080 Antenna Module A/B/C/D and ZE9080 handheld module. |
4025-H26 | 700MHz~6GHz Directional Antenna | Active Log-periodic Antenna, Frequency: 700MHz~6GHz, Interface: SMA(f). |
4025-H27 | 680MHz~10GHz Directional Antenna | Active Log-periodic Antenna, Frequency: 680MHz~10GHz, Interface: SMA(f). |
4025-H28 | 680MHz~20GHz Directional Antenna | Active Log-periodic Antenna, Frequency: 680MHz~20GHz, Interface: SMA(f). |
4025-H29 | 6GHz Omni-directional Antenna | Portable Omni-directional Antenna, Frequency: 680MHz~6GHz, Interface: SMA(m). |
4025-H30 | 8GHz Omni-directional Antenna | Portable Omni-directional antenna, Frequency: 300MHz~8GHz, Interface: SMA(m). |
4025-H31 | 700MHz~6GHz Passive Directional Antenna | Passive Log-periodic Antenna, Frequency: 700MHz~6GHz, Interface: SMA(f). |
4025-H32 | 680MHz~10GHz Passive Directional Antenna | Passive Log-periodic Antenna , Frequency: 680MHz~10GHz, Interface: SMA(f) |
4025-H33 | 680MHz~18GHz Passive Directional Antenna | Passive Log-periodic Antenna, Frequency: 680MHz~18GHz, Interface: SMA(f). |
4025-H34 | USB Electronic Compass | External USB Electronic Compass can be used with 4025-H26~4025-H28, 4025-S11 options. |
4025-H35 | N/SMA-JJ RF Cable(2m) | N/SMA (M-M) RF coaxial cable, DC~18GHz, length: 2m |
4025-H36 | PBS1 Near-field Probe | Maximum frequency: 9 GHz, with 1 electric field probe and One magnetic field probe for 6mm, 12mm, 25mm and 50mm, Interface: SMB(m). |
4025-H37A | 120MHz Bandwidth Real-time Spectrum Analysis Option | 120MHz bandwidth real-time spectrum analysis option for 4025A only. |
4025-H37B | 120MHz Bandwidth Real-time Spectrum Analysis Option | 120MHz bandwidth real-time spectrum analysis option for 4025B only. |
4025-H37D | 120MHz Bandwidth Real-time Spectrum Analysis Option | 120MHz bandwidth real-time spectrum analysis option for 4025 only. |
4025-H37E | 120MHz Bandwidth Real-time Spectrum Analysis Option | 120MHz bandwidth real-time spectrum analysis option for 4025E only |
4025-H37G | 120MHz Bandwidth Real-time Spectrum Analysis Option | 120MHz bandwidth real-time spectrum analysis option for 4025G only. |
4025-H37K | 120MHz Bandwidth Real-time Spectrum Analysis Option | 120MHz bandwidth real-time spectrum analysis option for 4025K only. |
4025A-JL | Calibration Service | Provides metrological calibration services, provides metrological reports, applies to 4025A only. |
4025B-JL | Calibration Service | Provides metrological calibration services, provides metrological reports, applies to 4025B only. |
4025D-JL | Calibration Service | Provides metrological calibration services, provides metrological reports, applies to 4025D only. |
4025E-JL | Calibration Service | Provides metrological calibration services, provides metrological reports, applies to 4025E only. |
4025G-JL | Calibration Service | Provides metrological calibration services, provides metrological reports, applies to 4025G only. |
4025K-JL | Calibration Service | Provides metrological calibration services, provides metrological reports, applies to 4025K only. |
4025A-EWT1 | Extended Warranty-1 year | Extended 1-year out of standard warranty, 2 optional for 2-year extended warranties, and so on, service does not include calibration, one-way shipping only |
4025B-EWT1 | Extended Warranty-1 year | Extended 1-year out of standard warranty, 2 optional for 2-year extended warranties, and so on, service does not include calibration, one-way shipping only |
4025D-EWT1 | Extended Warranty-1 year | Extended 1-year out of standard warranty, 2 optional for 2-year extended warranties, and so on, service does not include calibration, one-way shipping only |
4025E-EWT1 | Extended Warranty-1 year | Extended 1-year out of standard warranty, 2 optional for 2-year extended warranties, and so on, service does not include calibration, one-way shipping only |
4025G-EWT1 | Extended Warranty-1 year | Extended 1-year out of standard warranty, 2 optional for 2-year extended warranties, and so on, service does not include calibration, one-way shipping only |
4025K-EWT1 | Extended Warranty-1 year | Extended 1-year out of standard warranty, 2 optional for 2-year extended warranties, and so on, service does not include calibration, one-way shipping only |
よくある質問
QCeyear製品は購入時の校正書類対応可能ですか？
ACeyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
