ラインナップ

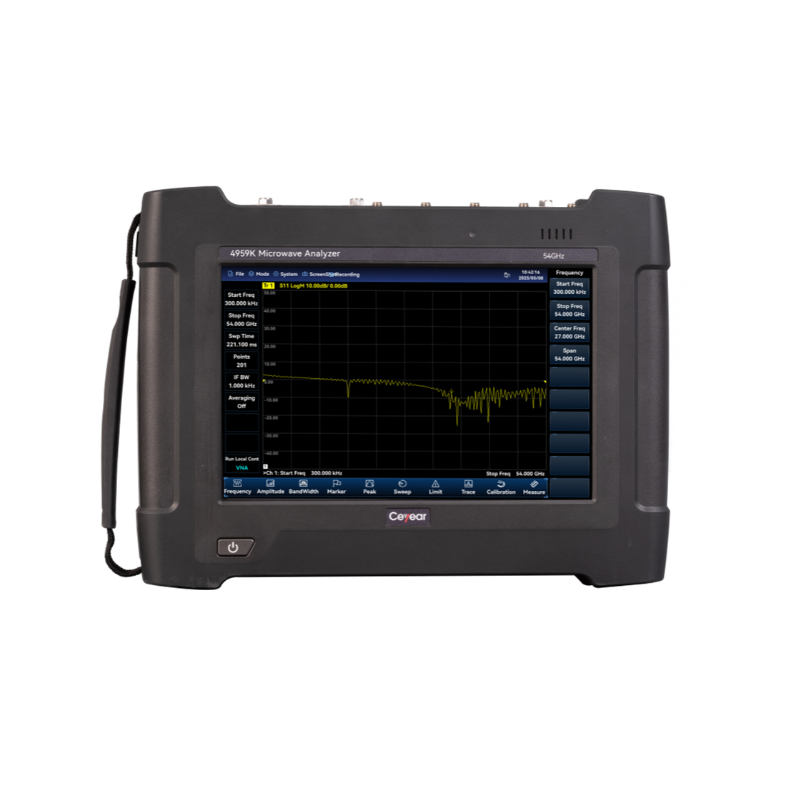

4959BCeyear 4959シリーズ マイクロ波アナライザ 9kHz/300kHz～9GHz4,180,000円- 4959DCeyear 4959シリーズ マイクロ波アナライザ 9kHz/300kHz～18GHz5,280,000円
- 4959ECeyear 4959シリーズ マイクロ波アナライザ 9kHz/300kHz～26.5GHz7,700,000円
- 4959GCeyear 4959シリーズ マイクロ波アナライザ 9kHz/300kHz～44GHz10,120,000円
- 4959HCeyear 4959シリーズ マイクロ波アナライザ 9kHz/300kHz～50GHz11,880,000円
- 4959KCeyear 4959シリーズ マイクロ波アナライザ 9kHz/300kHz～54GHz12,650,000円
規格表
| 型番 | 4959B | 4959D | 4959E | 4959G | 4959H | 4959K |
|---|---|---|---|---|---|---|
| 重量 | ≤ 3.7 kg | ≤ 3.9 kg（バッテリー除く） | ||||
| システムダイナミックレンジ | ≥103 dB（10 MHz～20 GHz） ≥90 dB（20 ～ 40 GHz） ≥80 dB（50 ～ 54 GHz） | |||||
| 入力アッテネータ | 0～30 dB（2 dBステップ） | |||||
| スイープ時間 | 1 μs～6000 s（ゼロスパン） 精度：±1.0 % | |||||
| 表示平均雑音レベル（DANL） | ≤−157 dBm（代表値） | ≤−154 dBm（代表値） | ||||
| テストポート | N型メス | 3.5 mm オス | 2.4 mm オス | 1.85 mm オス | ||
| 反射トラッキング | ±0.06 dB（≤20 GHz） ±0.08 dB（20～50 GHz） ±0.12 dB（50～54 GHz） | |||||
| 最大入力（CW, ≥10 dB ATT） | +27 dBm @ ≥50 MHz | +25 dBm @ ≥50 MHz | ||||
| 有効ダイレクティビティ | ≥42 dB（≤4 GHz） ≥34 dB（4～20 GHz） ≥26 dB（20～54 GHz） | |||||
| トレースノイズ（振幅 dB rms） | 0.004（300 kHz～10 MHz） 0.0015（10 MHz～10 GHz） 0.0018（10～20 GHz） 0.004（20～26.5 GHz） 0.005（26.5～50 GHz） 0.010（50～54 GHz） | |||||
| 高調波歪み | ||||||
| 2次高調波 | ≤−70 dBc（50 MHz～27 GHz） | |||||
| 3次IMD | ≥+10 dBm（50 MHz～54 GHz） | |||||
| 周波数読取精度 | ±（読取値×基準精度＋1%×スパン＋10%×RBW） | |||||
| モデル構成 | 9 kHz／300 kHz～9 GHz | 9 kHz／300 kHz～18 GHz | 9 kHz／300 kHz～26.5 GHz | 9 kHz／300 kHz～44 GHz | 9 kHz／300 kHz～50 GHz | 9 kHz／300 kHz～54 GHz |
| 周波数基準精度 | ||||||
| 公称周波数 | 10 MHz | |||||
| 経年変化 | ±0.5 ppm／年 | |||||
| 初期校正精度 | ±0.3 ppm | |||||
| 温度安定性 | ±0.1 ppm（−20 ～ +55 °C） | |||||
| 基準精度 | ±（経過年数×経年変化＋温度安定性＋校正精度） | |||||
| スパン範囲／精度 | ||||||
| スパン範囲 | 0 Hz（ゼロスイープ）～モデル上限周波数 | |||||
| 精度 | ±1.0 % | |||||
| 分解能帯域幅（RBW）／ビデオ帯域幅（VBW） | 1 Hz～20 MHz（1–2–3–5–8倍ステップ） | |||||
| サイドバンド雑音（@1 GHzキャリア） | ||||||
| 10 kHz | ≤−108 dBc/Hz | |||||
| 100 kHz | ≤−110 dBc/Hz | |||||
| 1 MHz | ≤−118 dBc/Hz | |||||
| 10 MHz | ≤−129 dBc/Hz | |||||
| イメージ／帯域外応答 | ||||||
| 10 MHz～7.5 GHz | <−65 dBc | |||||
| 7.5～10.5 GHz | <−60 dBc | |||||
| 10.5～50 GHz | <−65 dBc | |||||
| 50～54 GHz | <−60 dBc | |||||
| 基準レベル範囲 | −150 dBm ～ +30 dBm 変換誤差：±0.70 dB（0 ～ −60 dBm） | |||||
| 総合レベル不確かさ | ||||||
| 10 ～ 20 GHz | ±1.3 dB | |||||
| 20 ～ 44 GHz | ±1.8 dB | |||||
| 44 ～ 50 GHz | ±2.5 dB | |||||
| 50 ～ 54 GHz | ±2.8 dB | |||||
| スケール表示 | ||||||
| 対数 | 0.1〜10 dB／目盛（最小 0.1 dB） | |||||
| 検波モード | Normal, Positive Peak, Negative Peak, Sample, Average, RMS | |||||
| 周波数精度／分解能 | ±0.9 ppm ／ 1 Hz | |||||
| IF帯域幅 | 3 Hz, 10 Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz | |||||
| 出力モード | High／Low／Manual | |||||
| ポート出力電力（代表値） | ||||||
| 高出力 | −8 ～ +3 dBm （周波数帯域別） | |||||
| 低出力 | ≤−35 dBm | |||||
| 出力電力精度（−10 dBm出力） | ±2.0 dB（≤26.5 GHz） ±2.5 dB（26.5～50 GHz） ±3.0 dB（50～54 GHz） | |||||
| 有効負荷整合 | ≥30 dB（≤4 GHz） ≥27 dB（4～26.5 GHz） ≥23 dB（26.5～54 GHz） | |||||
| 透過トラッキング | ±0.08 dB（≤4 GHz） ±0.16 dB（4～26.5 GHz） ±0.24 dB（26.5～50 GHz） ±0.28 dB（50～54 GHz） | |||||
| EMC適合 | GJB 3947A-2009 3.9.1 準拠 | |||||
| 電源入力 | AC 100–240 V (50/60 Hz)、出力 DC 19 V 4.7 A | |||||
| 内蔵バッテリー | Li-ion 10.8 V、連続稼働 約 3 時間（代表値） | |||||
| 通信・補助インターフェース | USB3.0 Type-A ×2、USB2.0 Type-C ×1、USB3.0 Type-C ×1（予備） LAN RJ-45、イヤホン 3.5 mm MicroSD カード、SIM カード（4G オプション） | |||||
| 残留応答（0 dB ATT） | ||||||
| 10 MHz～9 GHz | ≤−100 dBm | |||||
| 9～20 GHz | ≤−95 dBm | |||||
| 20～54 GHz | ≤−90 dBm | |||||
| トレースノイズ（位相 deg rms） | 0.06（300 kHz～10 MHz） 0.02（10 MHz～10 GHz） 0.027（10～20 GHz） 0.05（20～26.5 GHz） 0.12（36～50 GHz） 0.50（50～54 GHz） | |||||
| 外形寸法 | 316.5 (W) × 236.5 (H) × 75 (D) mm（突起部除く） | |||||
| 動作温度範囲 | −20 °C ～ +55 °C（充電 +10 ～ +45 °C） | |||||
| 保管温度範囲 | −50 °C ～ +70 °C（バッテリー保管 −20 ～ +50 °C） | |||||
| その他インターフェース | 10 MHz Ref IN/OUT（SMA F） 外部トリガ IN（SMA F） GPSアンテナ IN（SMA F オプション） IF出力 （SMA F オプション） | |||||
よくある質問
QCeyear製品は購入時の校正書類対応可能ですか？
ACeyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
