Ceyear 4959シリーズマイクロ波アナライザ 9kHz/300kHz～9GHz

型番: 4959B
メーカー: Ceyear
シリーズ: 4959シリーズ
カテゴリ: ハンドヘルド・マイクロ波アナライザ

価格4,180,000円税込

メーカー保証本体3年・付属品1年
国内技術サポート

製品概要

主な特長

・広帯域周波数カバレッジ：9 kHz／300 kHz ～ 54 GHz（スペクトラム／ベクトルネットワーク）
・優れた性能指標：ダイナミックレンジ（ベクトルネットワーク解析）：113 dB（10 MHz < f ≤ 20 GHz、代表値）
シングルサイドバンド位相雑音（スペクトラム解析）：≦ −110 dBc/Hz @ 100 kHzオフセット @ 1 GHzキャリア（代表値）
表示平均雑音レベル（スペクトラム解析）：≦ −163 dBm/Hz（2 MHz ～ 6 GHz、プリアンプON、代表値）
・豊富な測定機能　標準機能：スペクトラム解析、ベクトルネットワーク解析
オプション機能：アンテナ給電系解析、ベクトルボルトメータ、干渉解析（ウォーターフォールプロット、RSSI）、チャネルスキャン、電界強度測定、
USB連続波パワー測定、USBピークパワー測定、USB光時間領域計測器、アナログ変調解析（AM、FM、PM）、位置解析、
40 MHz帯域リアルタイムスペクトラム解析（デジタル残光スペクトラムおよびウォーターフォール表示対応）、
IQ解析、タイムゲートスイープ、ゲートスキャンなど

・優れたベクトルネットワーク解析
4 つの S パラメータを同時測定、振幅および位相の時間領域解析、混合反射 S パラメータ試験、完全2ポート校正、未知スルー校正、
導波管校正、電子校正（外部）、校正部品の定義が可能

・実用的なアンテナ給電系解析
リターンロスおよび1ポートケーブル損失の測定、故障位置判定機能（DTF）、TDRケーブル解析機能により、故障位置や種類（短絡、開放など）の特定が可能

・直感的表示を備えたベクトルボルトメータ
振幅、位相、電気的長さの測定、A/BおよびB/A測定をサポートし、受信チャネル間の振幅・位相の整合性を評価可能

・柔軟な光時間領域計測および光パワーメータ
光時間領域反射計（OTDR）：ファイバ種類：G.652、シングルモード 9/125 μm
測定波長：1310 nm ± 20 nm および 1550 nm ± 20 nm
ダイナミックレンジ：38 dB（代表値）
光パワーメータ：校正波長：850／980／1270／1300／1310／1490／1550／1577／1625／1650 nm
測定範囲：−50 dBm ～ +20 dBm（代表値）（OTDRと光ポート共有）

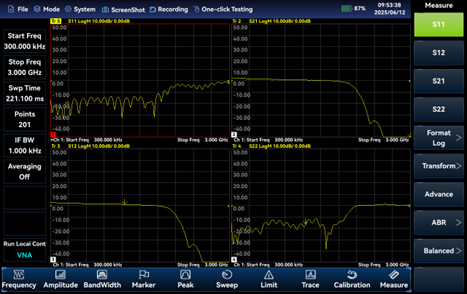

■ベクトルネットワークアナライザ（標準搭載）

4959シリーズマイクロ波アナライザのベクトルネットワークアナライザは、標準で4つのSパラメータ測定機能を備えており、アンプ、フィルタ、アッテネータ、デュプレクサなどの部品に対するSパラメータ測定をサポートします。
また、混合反射Sパラメータ試験にも対応し、ログ、リニア、位相、群遅延、スミスチャート、極座標、VSWRなど多彩な表示フォーマットに対応しています。

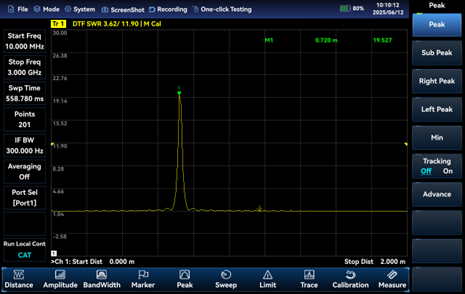

■アンテナ給電系解析（オプション）

4959シリーズのアンテナフィーダ解析機能は、リターンロス、VSWR、インピーダンス、ケーブル損失、故障位置（DTF）の測定に対応しています。
これにより、アンテナ給電系システムの性能低下の原因特定を容易にします。
また、TDR測定によりケーブル障害の種類（短絡・開放など）の解析も可能です。
さらに、よく使用されるケーブルやフィーダのパラメータが内蔵されており、迅速な設定が可能です。

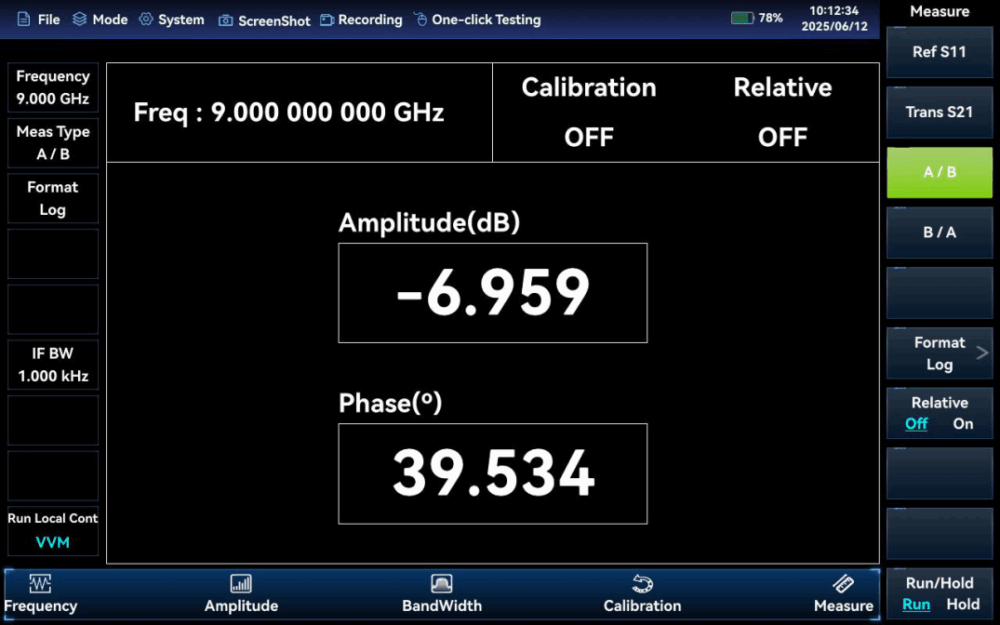

■ベクトルボルトメータ（オプション）

4959シリーズのベクトルボルトメータ機能は、被測定デバイスの電気的長さおよび位相シフトを測定し、A/BおよびB/A測定により受信チャネル間の振幅・位相の整合性を評価することができます。

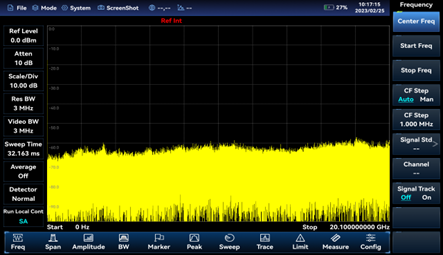

■スペクトラム解析（標準搭載）

4959シリーズは、以下の標準的なスペクトラム測定機能を備えています：
チャネルパワー、占有帯域幅、隣接チャネル漏洩電力、送信マスク、C/N比、オーディオ復調、調波歪み、マルチキャリア隣接チャネル電力、3次相互変調など。
特長として、高感度・高速スイープ・広いダイナミックレンジ・優れた位相雑音性能を兼ね備えています。
また、複数の信号規格テンプレートが内蔵されており、ノイズマーカ、周波数カウンタ、3トレース同時表示、複数の検波モード（標準・正ピーク・負ピーク・サンプリング・平均・RMS）をサポート。
さらに、信号追尾・ピーク追尾・ピークリスト機能を搭載しています。

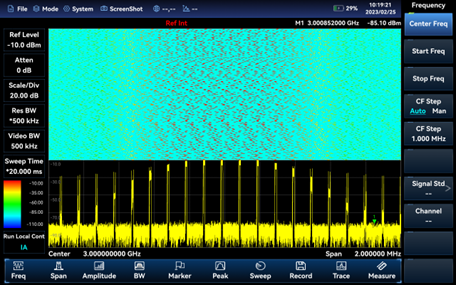

■干渉解析（オプション）

干渉解析機能には、スペクトラム測定、ウォーターフォール表示、RSSI測定が含まれます。
ウォーターフォール表示は「周波数・振幅・時間」の3D表示を採用し、周期的または断続的な信号を視覚的に確認できます。
色の変化で信号強度を表し、RSSI（受信信号強度表示）は特定周波数の信号強度を時間軸上で測定する機能です。
これらは自動データ保存にも対応しています。

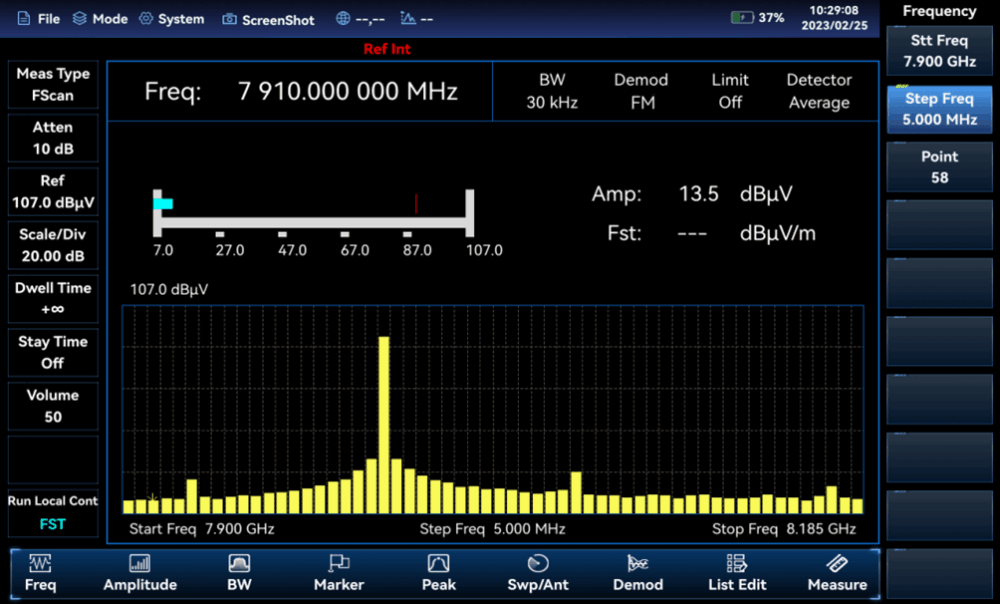

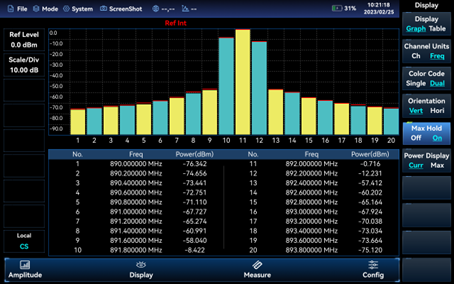

■チャンネルスキャン（オプション）

チャンネルスキャンモードでは、最大20チャンネルの信号電力を同時測定できます。
結果はバーグラフまたはリスト形式で表示可能です。
モードは「チャンネルスキャン」「周波数スキャン」「リストスキャン」の3種類があり、それぞれチャネル帯域幅やチャンネル数の設定が行えます。

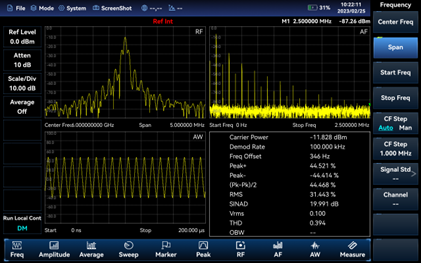

■アナログ変調解析（オプション）

AM／FM／PM信号の復調解析が可能です。主な測定内容は以下の通りです：
・RFスペクトラム：変調信号のスペクトル表示および占有帯域幅の測定
・オーディオスペクトラム：復調された音声信号のスペクトル表示
・オーディオ波形：復調された音声信号の時間波形表示
・パラメータ解析：搬送波電力、変調率、周波数偏移（FM）、位相偏移（PM）、変調深度（AM）、S/N比、変調歪み、全高調波歪み(THD)を測定

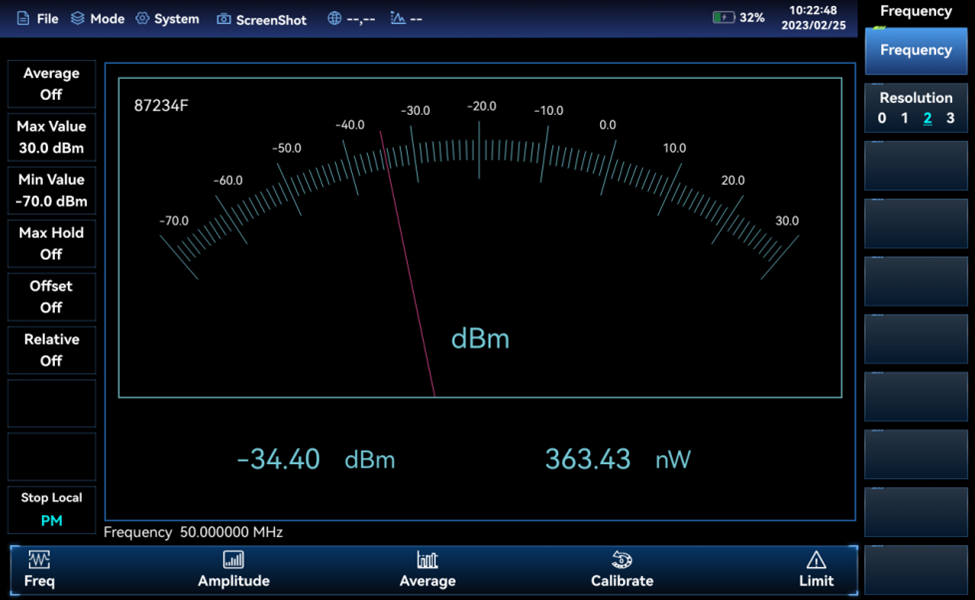

■USBパワー測定（オプション）

Ceyear製 87230／87231／87232／87233 シリーズUSBパワープローブを接続することで、最大40GHzまでのCW信号電力測定が可能です。

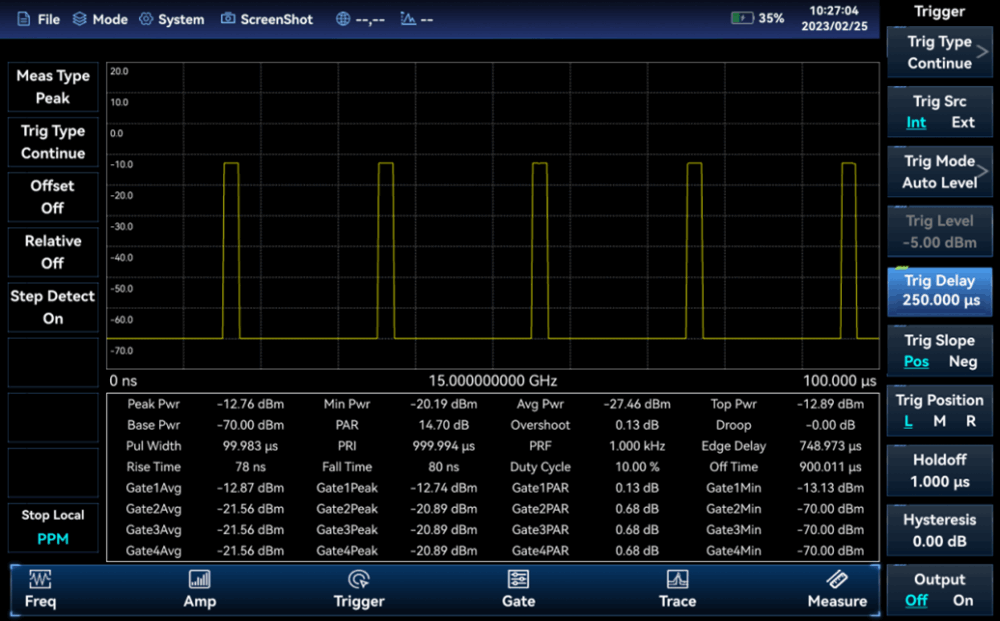

■USBピークパワー測定（オプション）

Ceyear製 87234D/E/F/L シリーズUSBピークパワープローブを接続することで、最大67GHzまでのRF／マイクロ波信号測定に対応。
広いダイナミックレンジでパルス信号のピークパワーを測定可能です。

■電界強度測定（オプション）

ポータブルアンテナを接続して、空間電磁環境の監視や無線管理に利用可能です。
アンテナファイルの呼び出しやアンテナファクタのカスタマイズもサポート。
測定モードは以下の3種類です：
・単一周波数測定：特定周波数のオフセット、振幅値、電界強度値を確認
・周波数スイープ測定：周波数範囲における振幅・電界強度変化を観測
・リストスイープ測定：保存済み周波数リストを呼び出して測定結果を比較

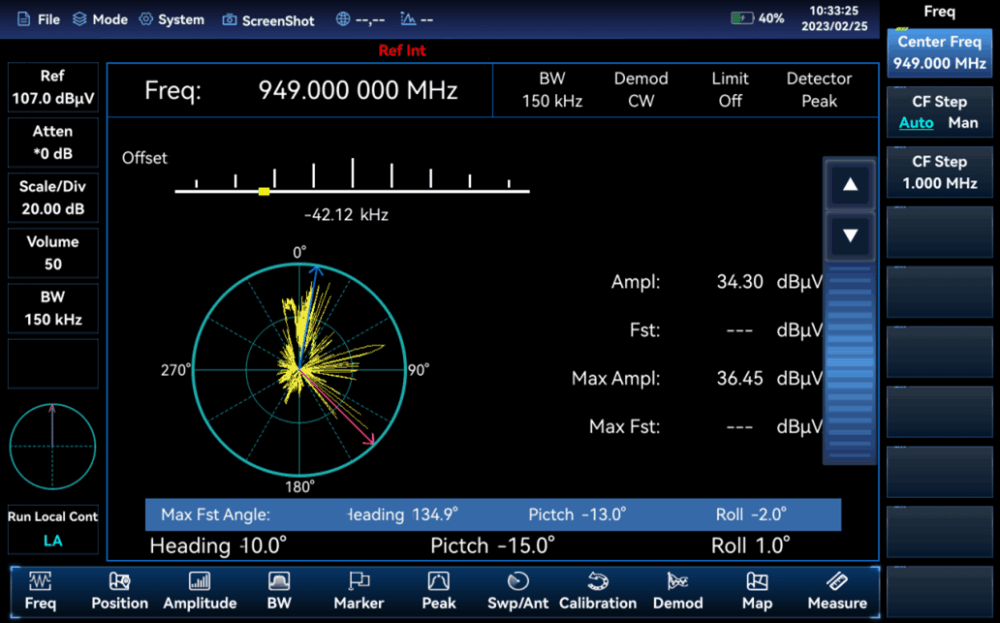

■位置解析（オプション）

指向性アンテナ、電子コンパス、GPS／北斗（BDS）を用いて、干渉信号の方向探知・水平スイープ・地図上での交差測位が可能です。
ZE9080シリーズアンテナ＆ハンドル使用時は電子コンパスが内蔵され、外付けは不要です。

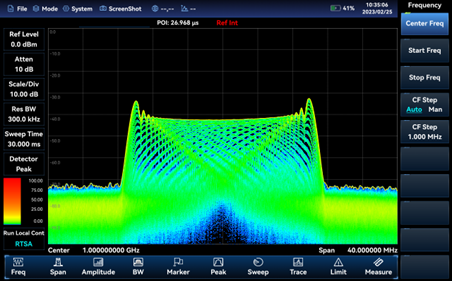

■リアルタイムスペクトラム解析（オプション）

一時的・断続的な信号の捕捉・解析に対応。
最大40MHzのリアルタイム解析帯域幅を持ち、デジタル残光スペクトラムおよびウォーターフォールプロット表示機能をサポートします。

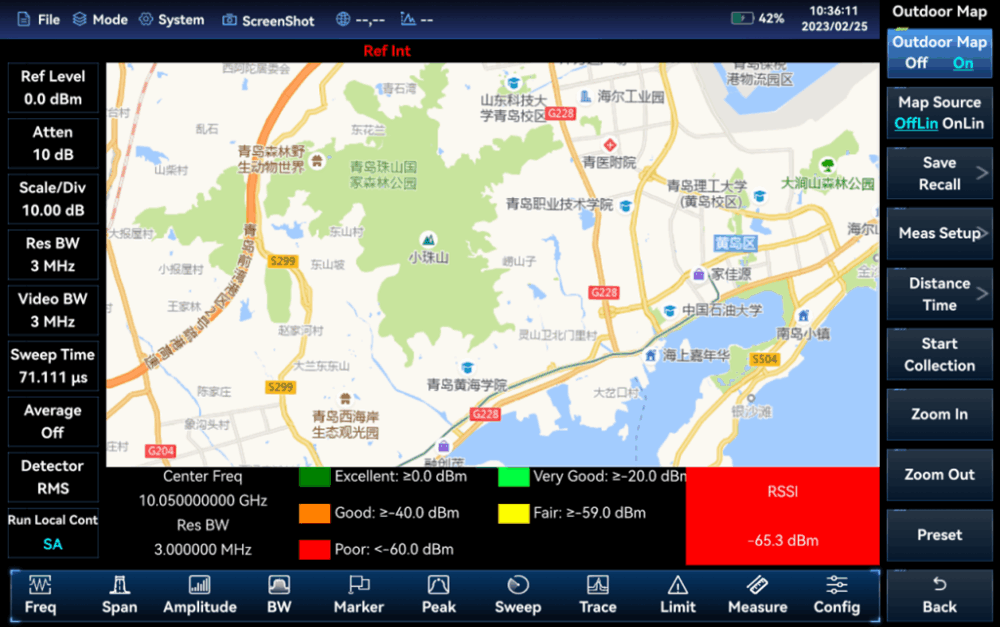

■屋外マップ機能（オプション）

スペクトラム解析モードにおける屋外マップ測定機能では、干渉信号のRSSI測定およびACPR測定を行い、結果を時間または距離に応じて地図上にリアルタイム表示します。
測定結果は本体に保存され、後で再表示可能です。

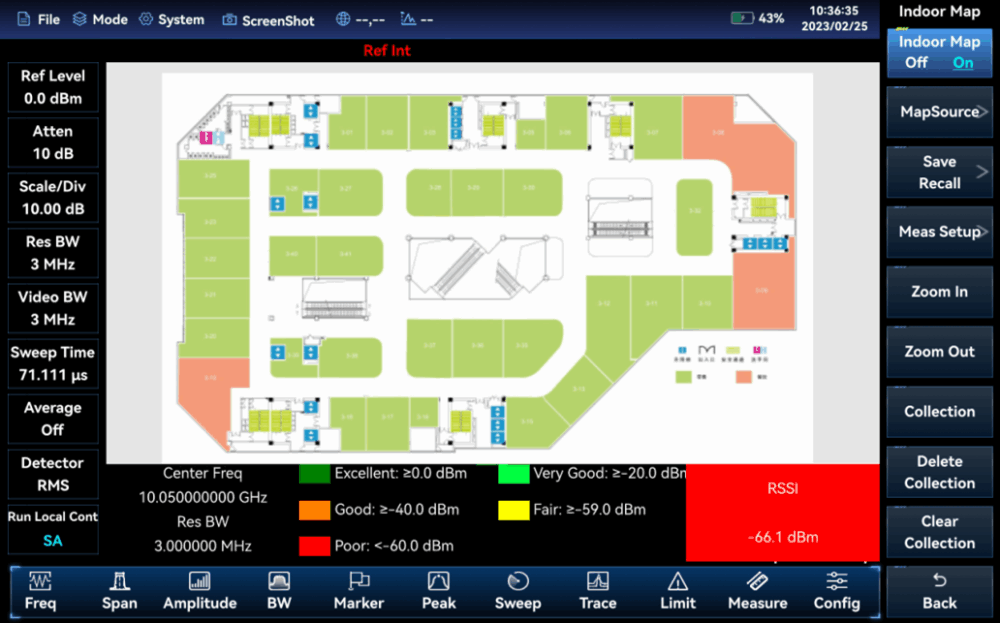

■屋内マップ機能（オプション）

GPS信号が受信できない屋内環境では、手動で測定位置をマークしてRSSI／ACPR測定を実施します。
マップ上に手動プロットした結果は保存および再閲覧可能です。
建物の平面図画像を専用ソフトウェア（オプション付属）でタイル形式に変換し、本体に登録して利用することができます。

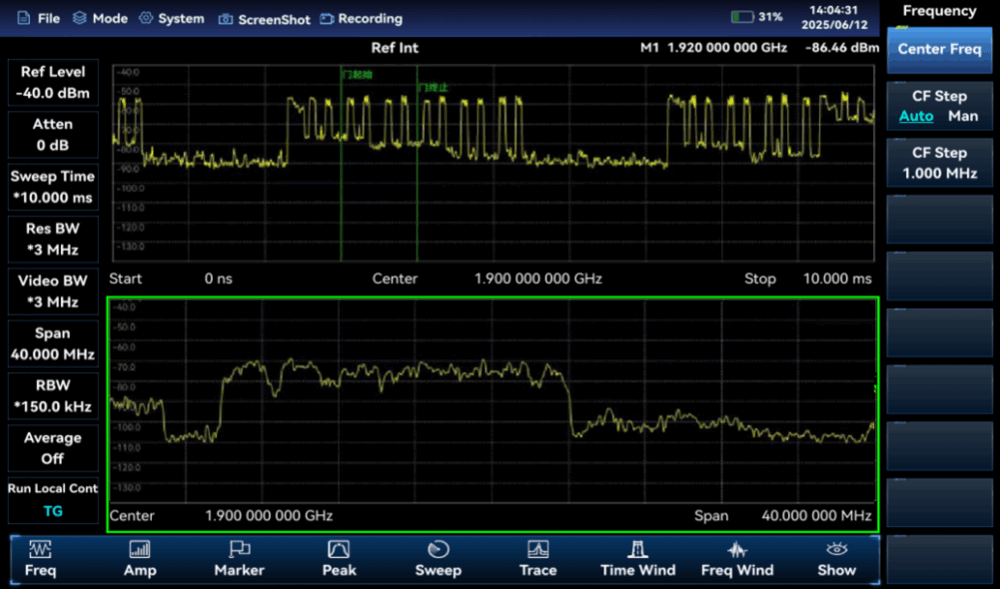

■タイムゲート機能（オプション）

TDD信号の干渉検出を目的として設計されたタイムゲートスイープ機能は、
「時間領域ウィンドウ」と「周波数領域ウィンドウ」に分かれています。
・時間領域ウィンドウでは、「ゲートディレイ（Gate Delay）」および「ゲート幅（Gate Width）」を設定することで、特定の時間範囲の信号を選択できます。
・選択された信号の周波数領域結果は、周波数領域ウィンドウに表示されます。
タイムゲートスイープモードはゼロスイープ幅状態で動作し、
TDD信号におけるアップリンクフレームとダウンリンクフレームを区別するための各種パラメータ設定が可能です。
「Gate Delay」と「Gate Width」を設定することで、アップリンク信号のみを選択し、
ダウンリンク信号を“フィルタリング”することができます。
これにより、ダウンリンク信号が干渉信号の探索に与える影響を除去することができます。

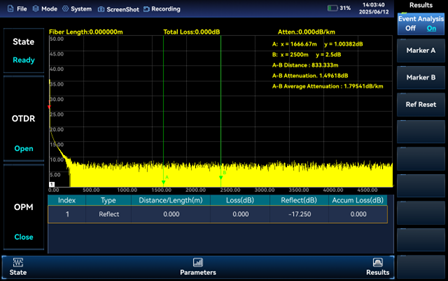

■光時間領域反射計（OTDR）（オプション）

4959B／D／E／G／H／Kシリーズマイクロ波アナライザは、外部USB光時間領域反射計（OTDR）を接続することで、光ファイバの故障位置の特定および解析を実現し、同時に光パワー測定を行うことが可能です。

規格表

型番	4959B	4959D	4959E	4959G	4959H	4959K
重量	≤ 3.7 kg		≤ 3.9 kg（バッテリー除く）
システムダイナミックレンジ	≥103 dB（10 MHz～20 GHz） ≥90 dB（20 ～ 40 GHz） ≥80 dB（50 ～ 54 GHz）
入力アッテネータ	0～30 dB（2 dBステップ）
スイープ時間	1 μs～6000 s（ゼロスパン）精度：±1.0 %
表示平均雑音レベル（DANL）	≤−157 dBm（代表値）（50 Ω終端、0 dB ATT、RBW=1 Hz換算、+15〜+35 °C）		≤−154 dBm（代表値）（50 Ω終端、0 dB ATT、RBW=1 Hz換算、+15〜+35 °C）
テストポート	N型メス		3.5 mm オス	2.4 mm オス		1.85 mm オス
反射トラッキング	±0.06 dB（≤20 GHz） ±0.08 dB（20～50 GHz） ±0.12 dB（50～54 GHz）
最大入力（CW, ≥10 dB ATT）	+27 dBm @ ≥50 MHz		+25 dBm @ ≥50 MHz
有効ダイレクティビティ	≥42 dB（≤4 GHz） ≥34 dB（4～20 GHz） ≥26 dB（20～54 GHz）
トレースノイズ（振幅 dB rms）	0.004（300 kHz～10 MHz） 0.0015（10 MHz～10 GHz） 0.0018（10～20 GHz） 0.004（20～26.5 GHz） 0.005（26.5～50 GHz） 0.010（50～54 GHz）
高調波歪み
2次高調波	≤−70 dBc（50 MHz～27 GHz）
3次IMD	≥+10 dBm（50 MHz～54 GHz）
周波数読取精度	±（読取値×基準精度＋1%×スパン＋10%×RBW）
モデル構成	9 kHz／300 kHz～9 GHz	9 kHz／300 kHz～18 GHz	9 kHz／300 kHz～26.5 GHz	9 kHz／300 kHz～44 GHz	9 kHz／300 kHz～50 GHz	9 kHz／300 kHz～54 GHz
周波数基準精度
公称周波数	10 MHz
経年変化	±0.5 ppm／年
初期校正精度	±0.3 ppm
温度安定性	±0.1 ppm（−20 ～ +55 °C）
基準精度	±（経過年数×経年変化＋温度安定性＋校正精度）
スパン範囲／精度
スパン範囲	0 Hz（ゼロスイープ）～モデル上限周波数
精度	±1.0 %
分解能帯域幅（RBW）／ビデオ帯域幅（VBW）	1 Hz～20 MHz（1–2–3–5–8倍ステップ）
サイドバンド雑音（@1 GHzキャリア）
10 kHz	≤−108 dBc/Hz
100 kHz	≤−110 dBc/Hz
1 MHz	≤−118 dBc/Hz
10 MHz	≤−129 dBc/Hz
イメージ／帯域外応答
10 MHz～7.5 GHz	<−65 dBc
7.5～10.5 GHz	<−60 dBc
10.5～50 GHz	<−65 dBc
50～54 GHz	<−60 dBc
基準レベル範囲	−150 dBm ～ +30 dBm 変換誤差：±0.70 dB（0 ～ −60 dBm）
総合レベル不確かさ
10 ～ 20 GHz	±1.3 dB
20 ～ 44 GHz	±1.8 dB
44 ～ 50 GHz	±2.5 dB
50 ～ 54 GHz	±2.8 dB
スケール表示
対数	0.1〜10 dB／目盛（最小 0.1 dB）単位：V, A, W, dBm, dBW, dBV, dBμV, dBA, dBmA 等
検波モード	Normal, Positive Peak, Negative Peak, Sample, Average, RMS
周波数精度／分解能	±0.9 ppm ／ 1 Hz
IF帯域幅	3 Hz, 10 Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz
出力モード	High／Low／Manual
ポート出力電力（代表値）
高出力	−8 ～ +3 dBm （周波数帯域別）
低出力	≤−35 dBm
出力電力精度（−10 dBm出力）	±2.0 dB（≤26.5 GHz） ±2.5 dB（26.5～50 GHz） ±3.0 dB（50～54 GHz）
有効負荷整合	≥30 dB（≤4 GHz） ≥27 dB（4～26.5 GHz） ≥23 dB（26.5～54 GHz）
透過トラッキング	±0.08 dB（≤4 GHz） ±0.16 dB（4～26.5 GHz） ±0.24 dB（26.5～50 GHz） ±0.28 dB（50～54 GHz）
EMC適合	GJB 3947A-2009 3.9.1 準拠
電源入力	AC 100–240 V (50/60 Hz)、出力 DC 19 V 4.7 A
内蔵バッテリー	Li-ion 10.8 V、連続稼働約 3 時間（代表値）
通信・補助インターフェース	USB3.0 Type-A ×2、USB2.0 Type-C ×1、USB3.0 Type-C ×1（予備） LAN RJ-45、イヤホン 3.5 mm MicroSD カード、SIM カード（4G オプション）
残留応答（0 dB ATT）
10 MHz～9 GHz	≤−100 dBmプリアンプON
9～20 GHz	≤−95 dBm
20～54 GHz	≤−90 dBm
トレースノイズ（位相 deg rms）	0.06（300 kHz～10 MHz） 0.02（10 MHz～10 GHz） 0.027（10～20 GHz） 0.05（20～26.5 GHz） 0.12（36～50 GHz） 0.50（50～54 GHz）
外形寸法	316.5 (W) × 236.5 (H) × 75 (D) mm（突起部除く）
動作温度範囲	−20 °C ～ +55 °C（充電 +10 ～ +45 °C）
保管温度範囲	−50 °C ～ +70 °C（バッテリー保管 −20 ～ +50 °C）
その他インターフェース	10 MHz Ref IN/OUT（SMA F）外部トリガ IN（SMA F） GPSアンテナ IN（SMA F オプション） IF出力（SMA F オプション）

付属品・オプション

製品本体

モデル	名称	周波数範囲
4959B	RFマイクロ波アナライザ	9 kHz／300 kHz ～ 9 GHz
4959D	マイクロ波アナライザ	9 kHz／300 kHz ～ 18 GHz
4959E	マイクロ波アナライザ	9 kHz／300 kHz ～ 26.5 GHz
4959G	マイクロ波アナライザ	9 kHz／300 kHz ～ 44 GHz
4959H	マイクロ波アナライザ	9 kHz／300 kHz ～ 50 GHz
4959K	マイクロ波アナライザ	9 kHz／300 kHz ～ 54 GHz

標準付属品

No.	名称	数量	説明
1	電源コード	1	ー
2	9000 mAh 充電式リチウムイオンバッテリー	1	ー
3	電源アダプタ	1	ー
4	クイックスタートガイド	1	クイックスタートガイド
5	製品適合証明書	1	適合証明書

オプション（Option）

No.	オプション型式	オプション名	機能
1	4959-01	英語版	英語表記、メニュー、クイックスタートガイドを含む。
2	4959-02	ユーザーズマニュアル（中国語版）	ユーザーズマニュアル（中国語版）。
3	4959-03	ユーザーズマニュアル（英語版）	ユーザーズマニュアル（英語版）。
4	4959-04	プログラミングマニュアル（中国語版）	プログラミングマニュアル（中国語版）。
5	4959-05	プログラミングマニュアル（英語版）	プログラミングマニュアル（英語版）。
6	4959-S01	USBパワー測定	外部USB CWパワープローブ 87230／87231／87232／87233 と併用し、電力測定機能を提供。
7	4959-S02	USBピークパワー	USBピーク／平均パワーメータ 87234D／E／F／L と併用してピークパワー測定。
8	4959-S03	干渉解析	ウォーターフォール、RSSI測定等を提供。
9	4959-S04	チャンネルスイープ	複数チャネルの信号電力を測定可能。
10	4959-S05	電界強度測定	被測定機器の電界放射強度の測定に使用可能。
11	4959-S06	屋外マップ	屋外干渉マップにてRSSI試験・ACPR試験を実施、時間または距離に応じて地図上にリアルタイム表示（4959-H01併用が必要）。
12	4959-S07	屋内マップ	屋内マップモードでのRSSI試験およびACPR測定。信号強度と色の相関により地図上に結果をマーキング。
13	4959-S08	アナログ復調解析	AM／FM／PM変調信号の解析・測定を実現。
14	4959-S09	ゼロスパンIF出力	ゼロスパン時のアナログIF信号を出力。
15	4959-S10	タイムゲート機能	時分割干渉信号の試験。4959-H01オプション併用時に空港無線信号の試験にも対応。
16	4959-S11	位置解析	外部干渉源または未知信号の位置特定。4959-H01、USB eコンパス、指向性アンテナと併用。
17	4959-S12	40 MHz帯域リアルタイムスペクトラム解析	40 MHz帯域のリアルタイムスペクトラム解析を提供。
18	4959-S13	リストスイープ	複数周波数帯の連続スイープ測定を可能にする。
19	4959-S14	IQ解析	IQデータのキャプチャおよび表示。
20	4959-S15	GSM／EDGE測定	120 MHz帯域リアルタイムスペクトラム解析オプションと併用で2G GSM／EDGEの復調解析が可能。
21	4959-S16	LTE解析	120 MHz帯域リアルタイムスペクトラム解析オプションと併用で4G LTE FDD／TDDの復調解析に対応。
22	4959-S17	5G NR測定	120 MHz帯域リアルタイムスペクトラム解析オプションと併用で5G NR信号の復調解析が可能。
23	4959-S18	ベクトル信号解析	各種単一搬送波デジタル変調の復調解析。スペクトル、ベクトル、コンステレーション、アイ、エラー／シンボル表などの多様な表示ウィンドウを提供し、変調特性を解析可能。
24	4959-S19	EMI解析	EMIスイープ、単一周波数測定、リストスイープ機能。CISPR平均、CISPR RMS、準尖頭値（Quasi-Peak）等の検波に対応。
25	4959-S20	位相雑音測定	片側帯域位相雑音カーブおよび単一点位相雑音の測定を提供。
26	4959-S23	雑音指数（NF）解析	雑音指数解析機能を提供（16615シリーズノイズソースと併用）。
27	4959-S30	アンテナ給電系解析	ケーブルおよびフィーダのリターンロス、VSWR、断点の測定。
28	4959-S31	ベクトルボルトメータ	ケーブルの位相シフトおよび電気的長さの測定。
29	4959-S32	TDR	ケーブル故障の位置と性質の解析。
30	4959-S33	電子校正	ベクトルネットワーク解析、ケーブル・アンテナ解析、ベクトルボルトメータ等の校正に用いる電子校正部品を含むソフトウェアオプション。
31	4959-S34	光時間領域反射計	OTDRおよび光パワーメータ機能。
32	4959-S35	混合反射Sパラメータ	差動Sパラメータ測定。
33	4959-S36	VNA時間領域測定	ベクトルネットワーク解析モードでの時間領域測定。
34	4959-H01	GPS／北斗（Beidou）機能	外部アンテナ接続時にGPSまたはBDS測位に対応。
35	4959-H02	Wi-Fi無線通信	外部機器との無線データ伝送・通信。
36	4959-H03	アルミ合金トロリーケース	アルミ合金トロリーケース。
37	4959-H04	トロリーケース	トロリーケース。
38	4959-H05	ポータブルバックパック	ポータブルバックパック。
39	4959-H06	電源アダプタ	電源アダプタ。
40	4959-H07	9900 mAh 充電式リチウムイオンバッテリー	予備バッテリー、定格電圧10.8 V、容量9900 mAh、航空輸送不可。
41	4959-H08	9000 mAh 充電式リチウムイオンバッテリー	予備バッテリー、定格電圧10.8 V、容量9000 mAh、航空輸送可。
42	4959-H09	車載用電源アダプタ	入力12～24 V、出力19 Vの車載充電器。ハンドヘルド測定器に給電可能。
43	4959-H10	インテリジェント充電ドック	リチウムイオン電池の充電スタンド。
44	4959-H11	メモリーカード	Micro SDカード、容量128 GB。
45	87230	USB CWパワープローブ	周波数範囲：9 kHz～6 GHz、インタフェース：N（オス）。
46	87231	USB CWパワープローブ	周波数範囲：10 MHz～18 GHz、インタフェース：N（オス）。
47	87232	USB CWパワープローブ	周波数範囲：50 MHz～26.5 GHz、インタフェース：3.5 mm（オス）。
48	87233	USB CWパワープローブ	周波数範囲：50 MHz～40 GHz、インタフェース：2.4 mm（オス）。
49	87234D	USBピーク／平均パワーメータ	周波数範囲：50 MHz～18 GHz、インタフェース：N（オス）。
50	87234E	USBピーク／平均パワーメータ	周波数範囲：50 MHz～26.5 GHz、インタフェース：3.5 mm（オス）。
51	87234F	USBピーク／平均パワーメータ	周波数範囲：50 MHz～40 GHz、インタフェース：2.4 mm（オス）。
52	87234L	USBピーク／平均パワーメータ	周波数範囲：500 MHz～67 GHz、インタフェース：1.85 mm（オス）。
53	4959-H20	ZE9080 指向性アンテナA	周波数範囲：9 kHz～20 MHz、インタフェース：N（メス）。※H24併用推奨
54	4959-H21	ZE9080 指向性アンテナB	周波数範囲：20 MHz～200 MHz、インタフェース：N（メス）。
55	4959-H22	ZE9080 指向性アンテナC	周波数範囲：200 MHz～500 MHz、インタフェース：N（メス）。※H24併用推奨
56	4959-H23	ZE9080 指向性アンテナD	周波数範囲：500 MHz～8 GHz、インタフェース：N（メス）。※H24併用推奨
57	4959-H24	ZE9080 アンテナアンプ	周波数範囲：9 kHz～8 GHz、インタフェース：N（メス）。ZE9080 A／B／C／D各モジュールと併用、アンプと電子コンパス内蔵。
58	4959-H25	ZE9080 アンテナ運搬ケース	ZE9080 A／B／C／D各アンテナとZE9080アンプを収納可能な専用運搬ケース。
59	4959-H26	700 MHz～6 GHz 指向性アンテナ	アクティブログペリオディックアンテナ、インタフェース：SMA（メス）。
60	4959-H27	680 MHz～10 GHz 指向性アンテナ	アクティブログペリオディックアンテナ、インタフェース：SMA（メス）。
61	4959-H28	680 MHz～20 GHz 指向性アンテナ	アクティブログペリオディックアンテナ、インタフェース：SMA（メス）。
62	4959-H29	6 GHz 全方向性アンテナ	携帯型全方向性アンテナ、周波数680 MHz～6 GHz、インタフェース：SMA（オス）。
63	4959-H30	8 GHz 全方向性アンテナ	携帯型全方向性アンテナ、周波数300 MHz～8 GHz、インタフェース：SMA（オス）。
64	4959-H31	700 MHz～6 GHz 受動指向性アンテナ	受動ログペリオディックアンテナ、インタフェース：SMA（メス）。
65	4959-H34	USB eコンパス	H45／H46／H47オプションおよび4959-S11と併用する外付けUSB eコンパス。
66	4959-H35	N／SMA-JJ RFケーブル（2 m）	N／SMA 双オス同軸ケーブル、DC～18 GHz、長さ2 m。
67	4959-H36	PBS1 近傍界プローブ	最高動作周波数9 GHz。電界プローブ×1、磁界プローブ（6 mm／12 mm／25 mm／50 mm 各1）、インタフェース：SMB（オス）。
68	4959-H37	120 MHz帯域リアルタイムスペクトラム解析	120 MHz帯域のリアルタイムスペクトラム解析機能を提供。
69	4959-H38	ハンドヘルド指向性アンテナ	受動ログペリオディックアンテナ、周波数380 MHz～20 GHz、電子コンパス内蔵、RF試験ケーブル同梱（インタフェース：N（オス））。
70	4959-H39	ハンドヘルド高利得方向探知アンテナ	ホーンアンテナ、周波数18 GHz～40 GHz、電子コンパス内蔵、RF試験ケーブル同梱（インタフェース：N（オス）、2.92 mm（オス））。
71	31101A	同軸校正キット	N（オス）、DC～18 GHz。VNA校正、アンテナ試験、VVM校正等。
72	31101B	同軸校正キット	N（メス）、DC～18 GHz。VNA、CAT、VVMの校正用。
73	31121	同軸校正キット	3.5 mm、DC～26.5 GHz。VNA、CAT、VVMの校正用。
74	31123A	同軸校正キット	2.4 mm、DC～50 GHz。VNA、CAT、VVMの校正用。
75	20209LB	同軸校正キット	1.85 mm、DC～67 GHz。
76	20402	電子校正キット	300 kHz～18 GHz（Nタイプ）。
77	20403	電子校正キット	10 MHz～26.5 GHz（3.5 mm）。
78	20404	電子校正キット	10 MHz～50 GHz（2.4 mm）。
79	20409	電子校正キット	10 MHz～67 GHz（1.85 mm）。
80	4959-H49	N型オス-オス校正ケーブル	校正・試験用ケーブル。型番：GORE-OSZKUZKU0240。
81	4959-H50	N型メス-オス校正ケーブル	校正・試験用ケーブル。型番：GORE-OSZKUZKV0240。
82	4959-H51	3.5 mm メス-メス校正ケーブル	校正・試験用ケーブル。型番：GORE-0RD02D02024.0。
83	4959-H52	3.5 mm メス-オス校正ケーブル	校正・試験用ケーブル。型番：GORE-0RD01D02024.0。
84	4959-H53	2.4 mm メス-メス校正ケーブル	校正・試験用ケーブル。型番：GORE-0K0CK0CK024.0。
85	4959-H54	2.4 mm メス-オス校正ケーブル	校正・試験用ケーブル。型番：GORE-0K0CJ0CK024.0。
86	4959-H55	2.4 mm（メス-オス）50 GHz 校正ケーブル	校正・試験用ケーブル。型番：0Z0CJ0CK024.0。
87	4959-H56	2.4 mm（メス-オス）50 GHz 校正ケーブル	校正・試験用ケーブル。型番：0Z0CK0CK024.0。
88	4959-H57	1.85 mm（メス-オス）67 GHz 校正ケーブル	校正・試験用ケーブル。型番：0F0CB0CA024.0。
89	4959-H58	1.85 mm（メス-オス）67 GHz 校正ケーブル	校正・試験用ケーブル。型番：0F0CA0CA024.0。
90	87302FZ	試験ケーブル	3.5／3.5-KK 試験ケーブル（0.6 m）。
91	87302FE	試験ケーブル	3.5／3.5-KJ 試験ケーブル（0.6 m）。
92	87302AZ	試験ケーブル	N／N-JJ 試験ケーブル（0.6 m）。
93	87302BA	試験ケーブル	N／N-KJ 試験ケーブル（0.6 m）。
94	4959-H63	AL50-35FNM-01.00M 試験ケーブル	3.5 mm／N-KJ 試験ケーブル（1.0 m）。
95	4959-H64	AL50-35MNM-01.00M 試験ケーブル	3.5 mm／N-JJ 試験ケーブル（1.0 m）。
96	4959-H65	AL50-24F35F-01.00M 試験ケーブル	2.4 mm／3.5 mm-KK 試験ケーブル（1.0 m）。
97	4959-H66	AL50-24F35M-01.00M 試験ケーブル	2.4 mm／3.5 mm-KJ 試験ケーブル（1.0 m）。
98	4959-H67	USB光時間領域反射計	USB接続の光時間領域反射および光パワー測定用。
99	4959B-JL	測定サービス	4959B向けの測定・校正サービスおよび測定レポートを提供。
100	4959D-JL	測定サービス	4959D向けの測定・校正サービスおよび測定レポートを提供。
101	4959E-JL	測定サービス	4959E向けの測定・校正サービスおよび測定レポートを提供。
102	4959G-JL	測定サービス	4959G向けの測定・校正サービスおよび測定レポートを提供。
103	4959H-JL	測定サービス	4959H向けの測定・校正サービスおよび測定レポートを提供。
104	4959K-JL	測定サービス	4959K向けの測定・校正サービスおよび測定レポートを提供。
105	4959B-EWT1	延長保証（1年）	標準保証期間に1年追加。
106	4959D-EWT1	延長保証（1年）	標準保証期間に1年追加。
107	4959E-EWT1	延長保証（1年）	標準保証期間に1年追加。
108	4959G-EWT1	延長保証（1年）	標準保証期間に1年追加。
109	4959H-EWT1	延長保証（1年）	標準保証期間に1年追加。
110	4959K-EWT1	延長保証（1年）	標準保証期間に1年追加。

資料ダウンロード

よくある質問

QCeyear製品は購入時の校正書類対応可能ですか？
A
Ceyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。

同シリーズの型番

4959シリーズの一覧

CONTACT

4959B について問い合わせる

会員登録不要。原則1営業日以内にご返信します（土日祝・年末年始を除く）。

今すぐ電話する0120-620-115通話無料平日 9:00〜18:00

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

Ceyear 4959シリーズ マイクロ波アナライザ 9kHz/300kHz～9GHz
