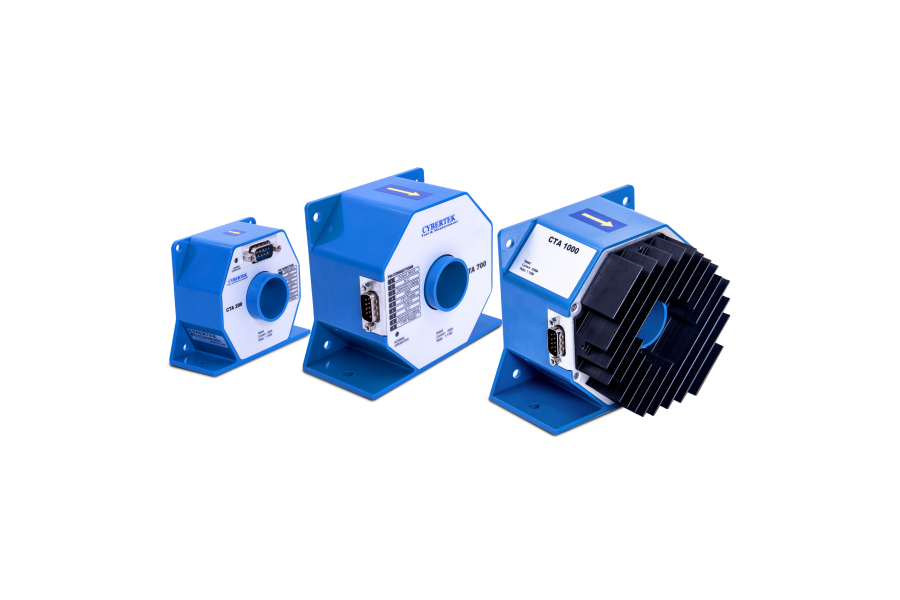

ラインナップ

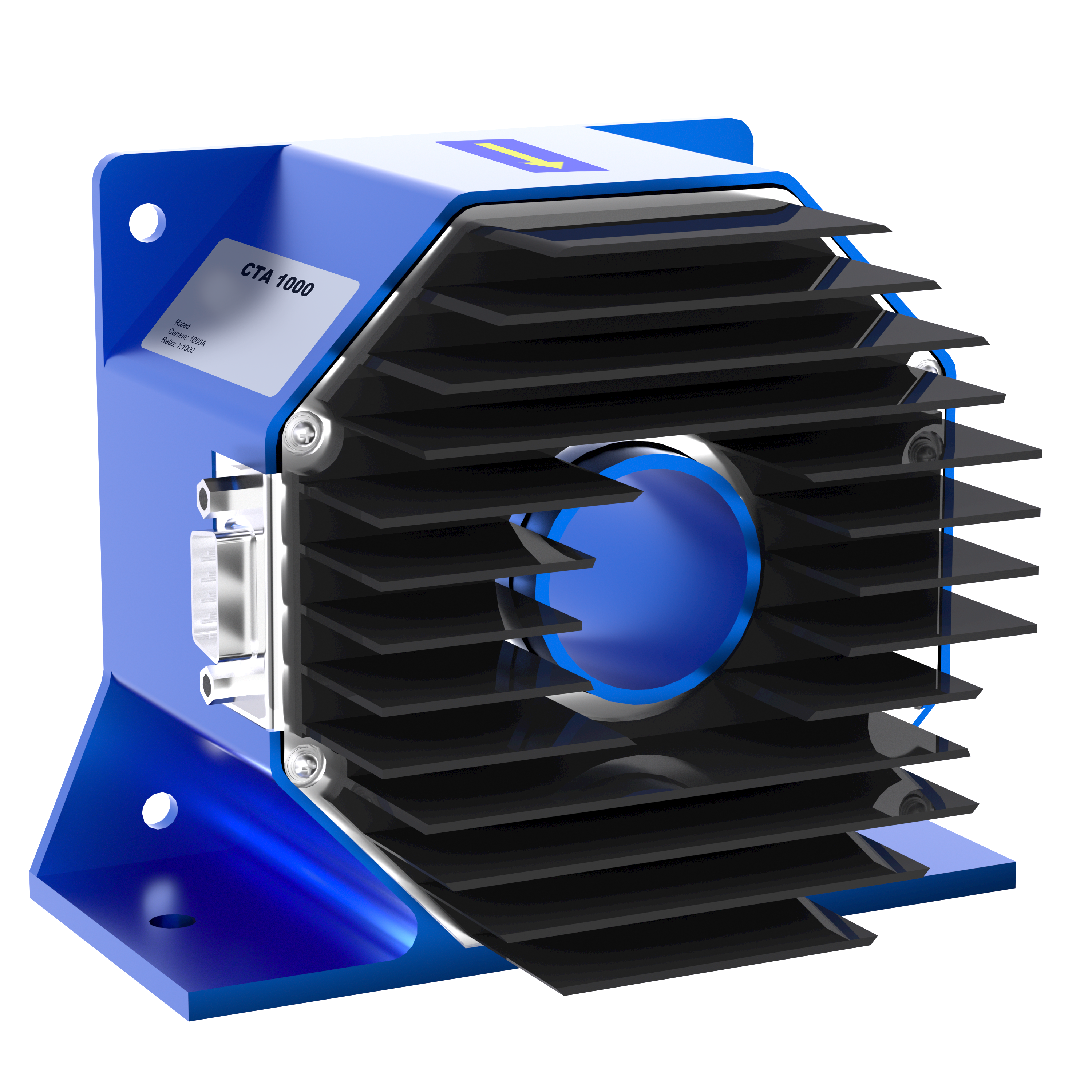

CTA1000CYBERTEK CTAシリーズ 電流センサ DC～500kHz、1kA209,000円

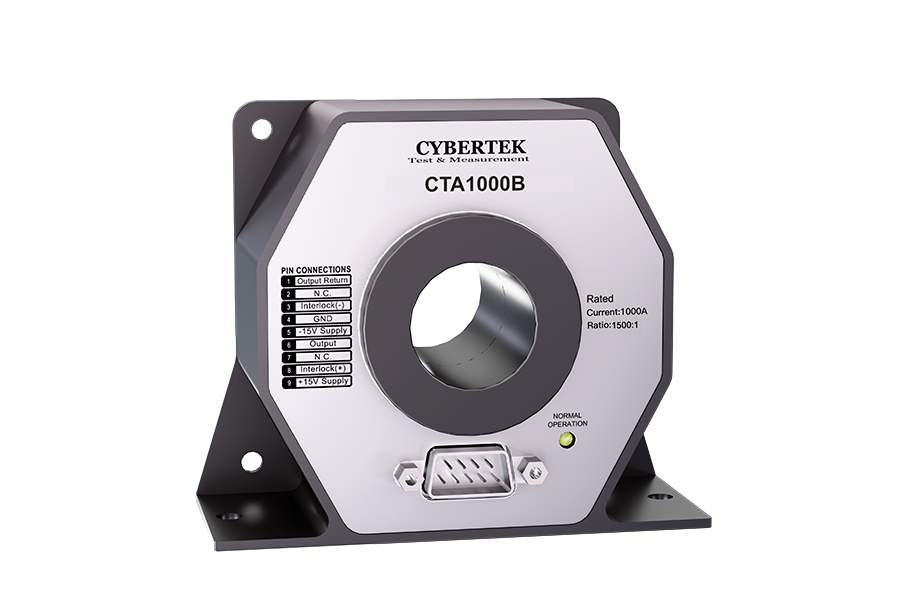

CTA1000BCYBERTEK CTAシリーズ 電流センサ DC～400kHz、1kA209,000円
CTA20CYBERTEK CTAシリーズ 電流センサ DC～1MHz、20A63,800円

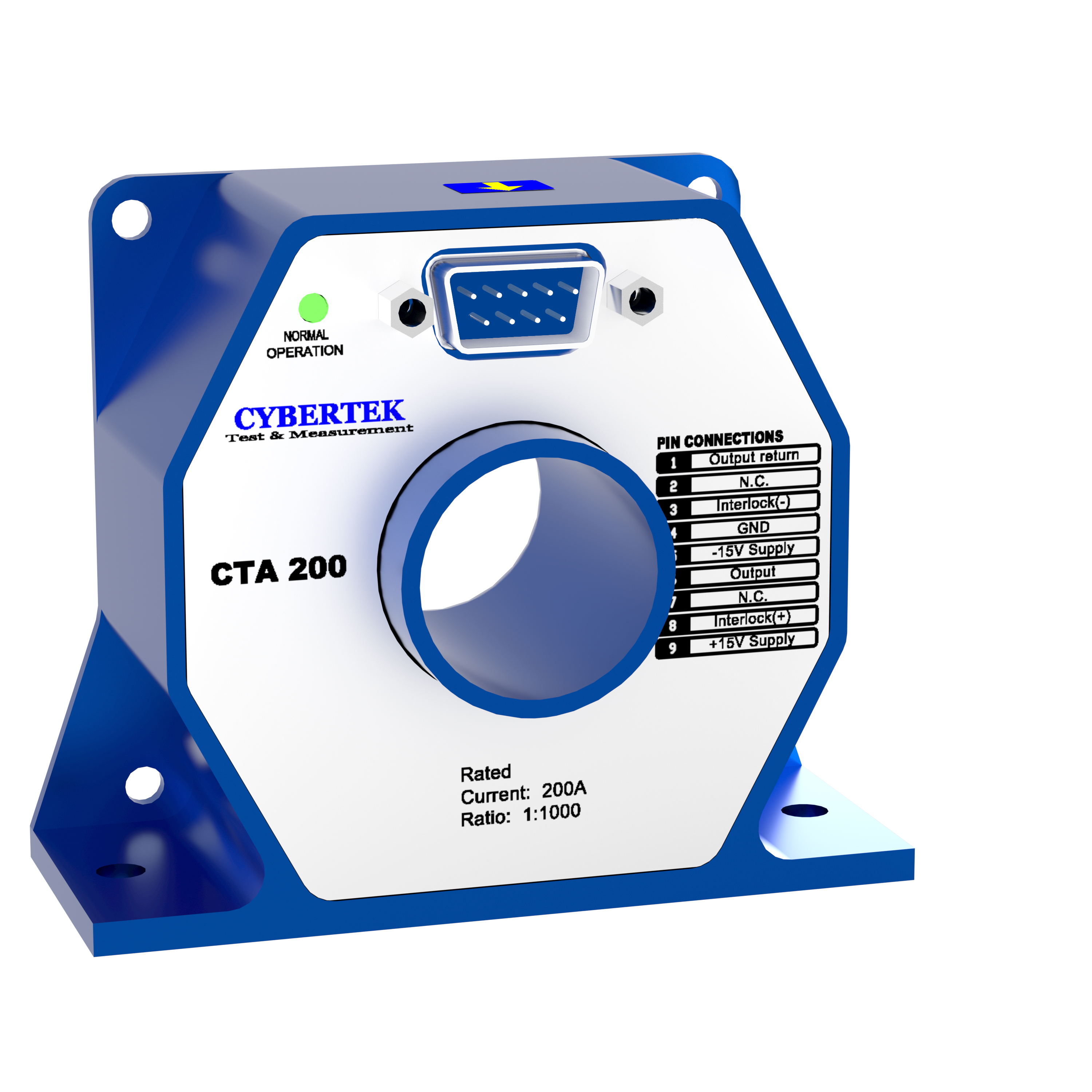

CTA200CYBERTEK CTAシリーズ 電流センサ DC～500kHz、200A79,200円

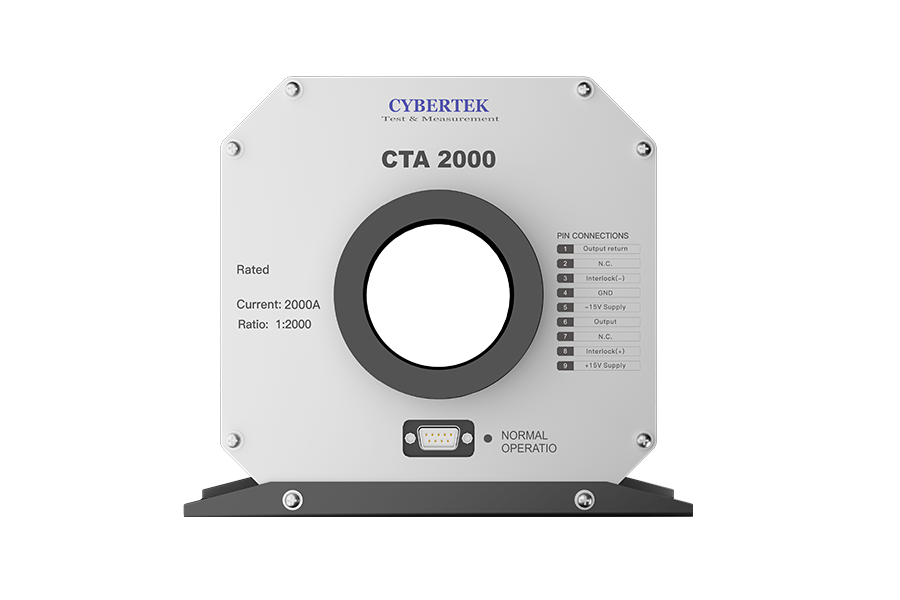

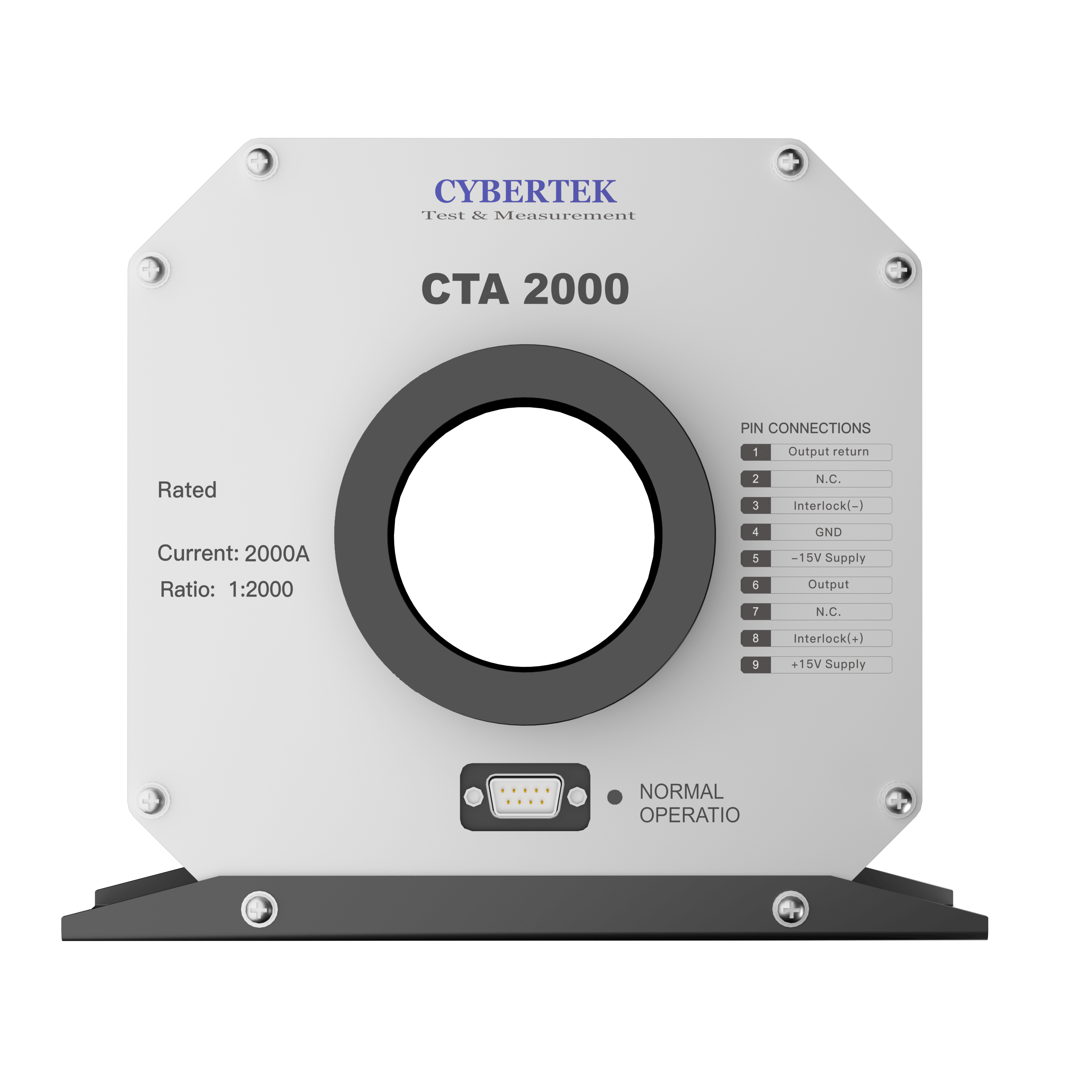

CTA2000CYBERTEK CTAシリーズ 電流センサ DC～140kHz、2kA、口径70mm484,000円- CTA2000BCYBERTEK CTAシリーズ 電流センサ DC～140kHz、2kA、口径80mm484,000円
- CTA400CYBERTEK CTAシリーズ 電流センサ DC～100kHz、400A110,000円
- CTA60CYBERTEK CTAシリーズ 電流センサ DC～800kHz、60A79,200円

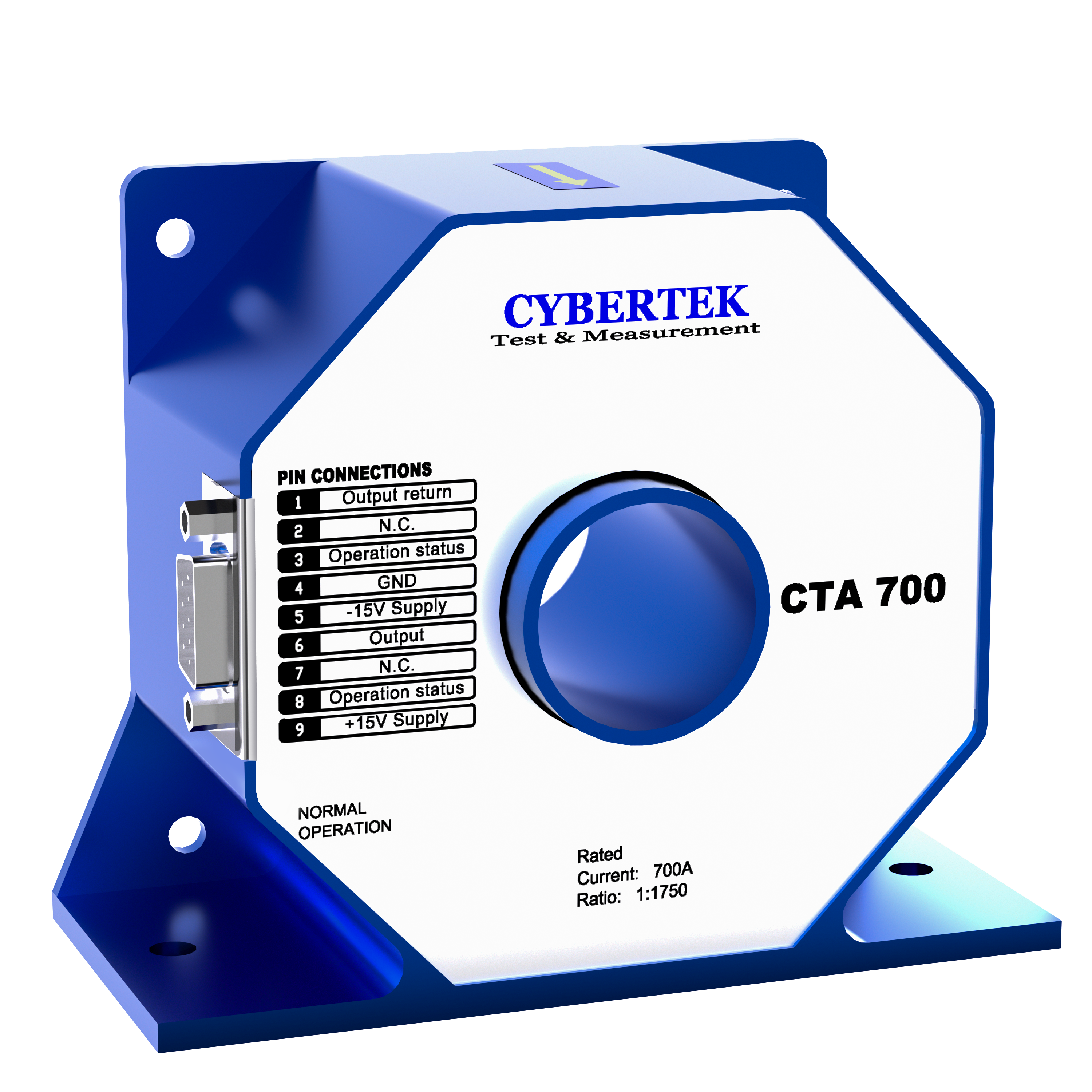

CTA700CYBERTEK CTAシリーズ 電流センサ DC～100kHz、700A121,000円
規格表
| 型番 | CTA1000 | CTA1000B | CTA20 | CTA200 | CTA2000 | CTA2000B | CTA400 | CTA60 | CTA700 |
|---|---|---|---|---|---|---|---|---|---|
| 電源電圧 | ±15V（±5%） | ||||||||
| 電気的仕様 | |||||||||
| 測定抵抗RM（動作温度・電源電圧範囲内） | |||||||||
| RM min | 0 | ||||||||
| RM max | 3Ω | 2Ω | 60Ω | 30Ω | 1Ω | 2.5Ω | 60Ω | 2.5Ω | |
| 最大連続直流電流IPN DC | 1000A | 20A | 200A | 2000A | 400A | 60A | 700A | ||
| 最大連続実効値電流IPN | 707A | 20A | 141A | 2000A | 282A | 42A | 495A | ||
| 測定電流範囲IPN | ±1000A | ±20A | ±200A | ±2000A | ±400A | ±60A | ±700A | ||
| 確度(DC、50/60Hz正弦波) | ≤±(50ppm f.s. ±3µA)（0.005%） | ≤±(100ppm f.s. ±5µA)（0.01%） | ≤±(50ppm f.s. ±3µA)（0.005%） | ≤±(100ppm f.s. ±5µA)（0.01%） | ≤±(50ppm f.s. ±3µA)（0.005%） | ||||
| 帯域幅(±3dB)BW | 500kHz | 400kHz | 1MHz | 500kHz | 140kHz | 100kHz | 800kHz | 100kHz | |
| 最大過負荷耐量@単発パルス100ms | ±4000A | ±5000A | ±100A | ±1000A | ±10kA | ±2000A | ±300A | ±3500A | |
| 供給電流 | ≤80mA+Is | ≤150mA+Is | ≤80mA+Is | ||||||
| 定格動作電圧RMS(IEC61010-1、基礎絶縁) | 300V | 2000V | 1000V | 2000V | 1600V | ||||
| 定格動作電圧RMS(IEC61010-1、強化絶縁) | 150V | 600V | 300V | 600V | 300V | ||||
| 二次側インターフェース | D-Sub-9Pin | ||||||||
| 電流伝送比KN | 1:1000 | 1:1500 | 1:200 | 1:1000 | 1:2000 | 1:600 | 1:1750 | ||
| 出力電流IS | ±1000mA | ±666.666mA | ±100mA | ±200mA | ±1000mA | ±200mA | ±100mA | ±400mA | |
| 機械的仕様 | |||||||||
| 固定ねじと締付トルク | |||||||||
| M5鋼ねじ×4 | 3.7N·m | — | 3.7N·m | — | 3.7N·m | ||||
| M6鋼ねじ×2 | 4.4N·m | — | 4.4N·m | ||||||
| M4鋼ねじ×4 | — | 2.8N·m | — | 2.8N·m | — | ||||
| M5鋼ねじ×2 | — | 3.7N·m | — | 3.7N·m | — | ||||
| 最大測定口径 | 30mm | 26mm | 70mm | 80mm | 26mm | 30mm | |||
| 環境条件 | |||||||||
| 保存温湿度範囲 | -40～85℃、20～80%RH | ||||||||
| 使用温湿度範囲 | -40～85℃、20～80%RH | ||||||||
