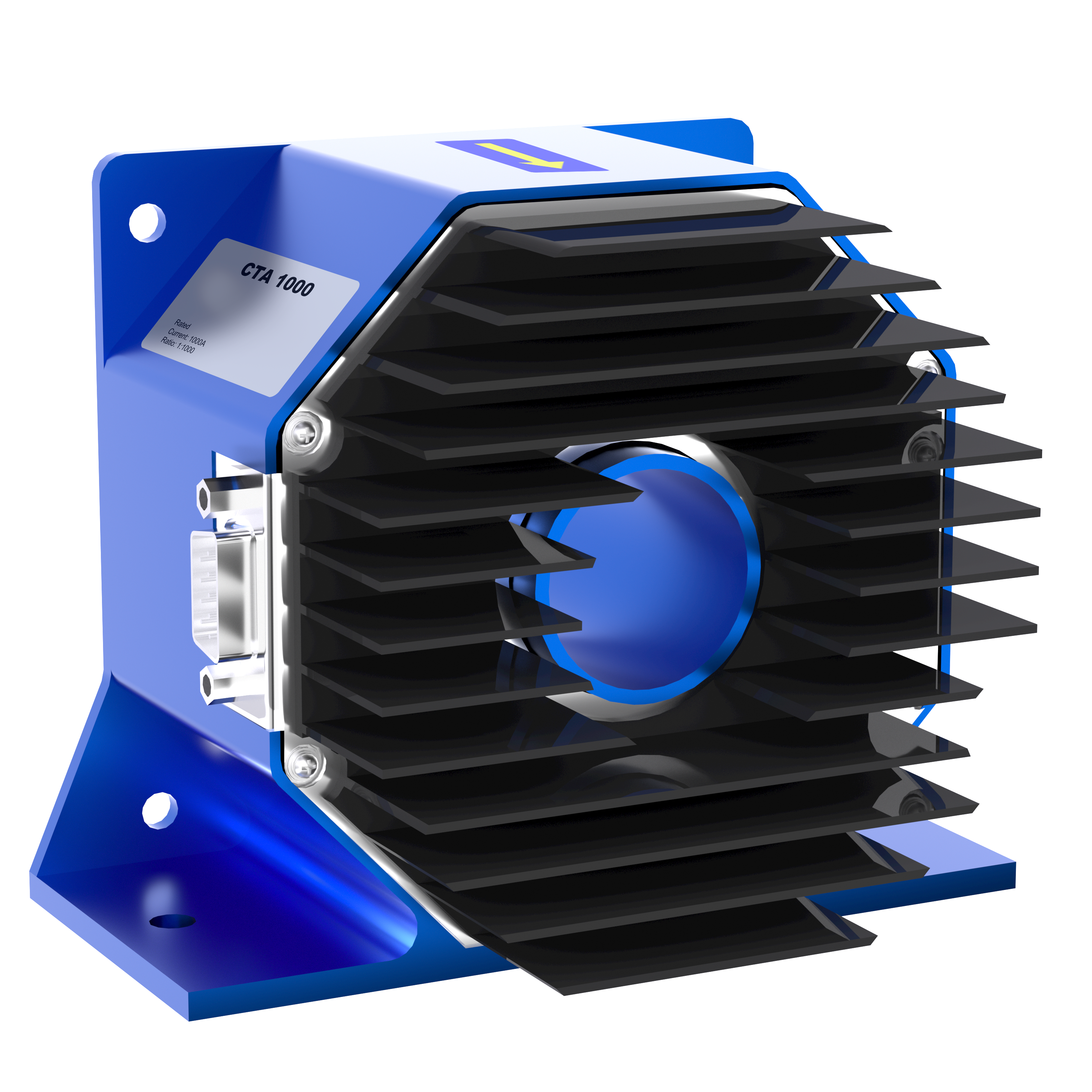

CYBERTEK CTAシリーズ 電流センサ DC～500kHz、1kA

概要

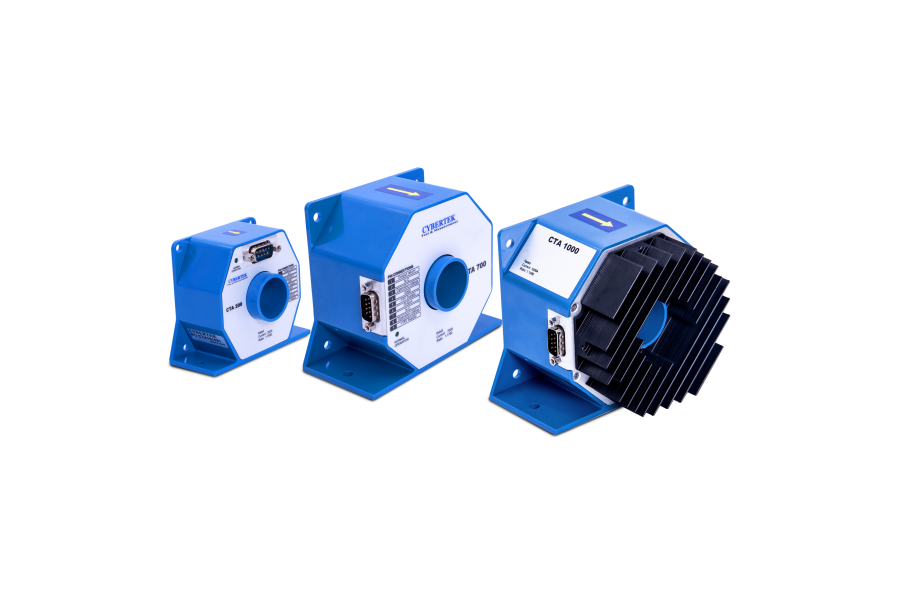

CTAシリーズは、直流と交流を同時に測定できる超高精度の電流センサです。電流範囲は20A～2000A、精度は最高50ppm、帯域幅は最高1MHzです。フラックスゲート技術により高精度な測定を実現しています。優れた直線性、極めて小さい直流オフセット、低い温度ドリフト、低い挿入損失、強い耐干渉性、低ノイズといった特長を備えています。工業、医療、研究室などで広く使用されています。

製品と付属品の説明

センサ貫通穴：被測定導線の入力部で、被測定電流を測定します。貫通穴の直径は、CTA20、CTA60、CTA200、CTA400が26mm、CTA700、CTA1000(B)が30mm、CTA2000が70mm、CTA2000Bが80mmです。

通信ポート：電流出力、電源インターフェース、状態表示の機能を備えています。

状態表示灯：正常に動作しているときは緑色に点灯し、異常があるときは消灯します。

電源（PS200シリーズ）：センサ用の電源

ケーブル（CK-330）：センサ、電源、電流出力端子を接続します。

ケーブルCK-330：標準の長さは2mです。

電源PS200シリーズ：PS201は1チャンネル、PS202は2チャンネル、PS204は4チャンネル、PS208は8チャンネルの電源です。各チャンネルの電圧出力は±15V/1.5Aです。オプションで、別途ご購入が必要です。

過負荷保護

一次電流（IP）が過電流トリガポイントを超えると、コアのフラックスゲートセンサが完全に飽和し、センサは通常の動作モードから過負荷モードに切り替わります。

過電流トリガポイントは、少なくともIPN DCの1.1倍を超えるように設定されています。実際の過電流ポイントは、負荷抵抗と動作温度の両方に関係します。

過負荷が発生すると、センサは休止モードに入ります。一次電流が通常の被測定電流範囲（-IPN DC～IPN DC）まで下がると、センサは自動的に通常の動作状態に復帰します（数秒程度かかります）。

過負荷モードでは次のようになります。

二次電流出力は低周波の三角波となり、出力範囲はCTA20/CTA60が-100mA～100mA、CTA200とCTA400が-200mA～200mA、CTA700が-400mA～400mA、CTA1000Bが-666.666mA～666.666mA、CTA1000とCTA2000/CTA2000Bが-1000mA～1000mAとなります。

出力ポートのピン3とピン8が切断されます。

動作状態表示灯が消灯します。

注意：飽和状態から通常の動作状態に確実に復帰させるため、負荷抵抗の最大値は次の値を超えないようにしてください。CTA20/CTA60：60Ω、CTA200：30Ω、CTA400：2.5Ω、CTA700：2.5Ω、CTA1000：3Ω、CTA1000B：2Ω、CTA2000/CTA2000B：1Ω
