規格表

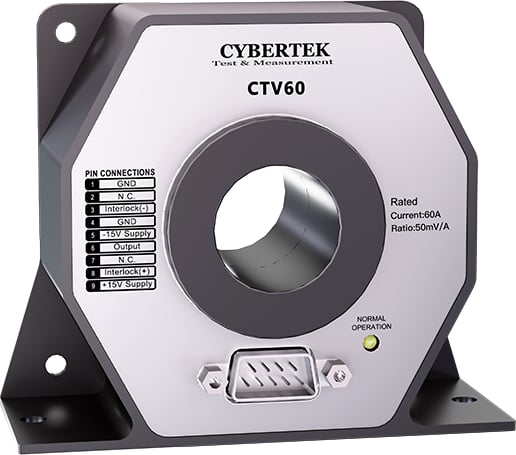

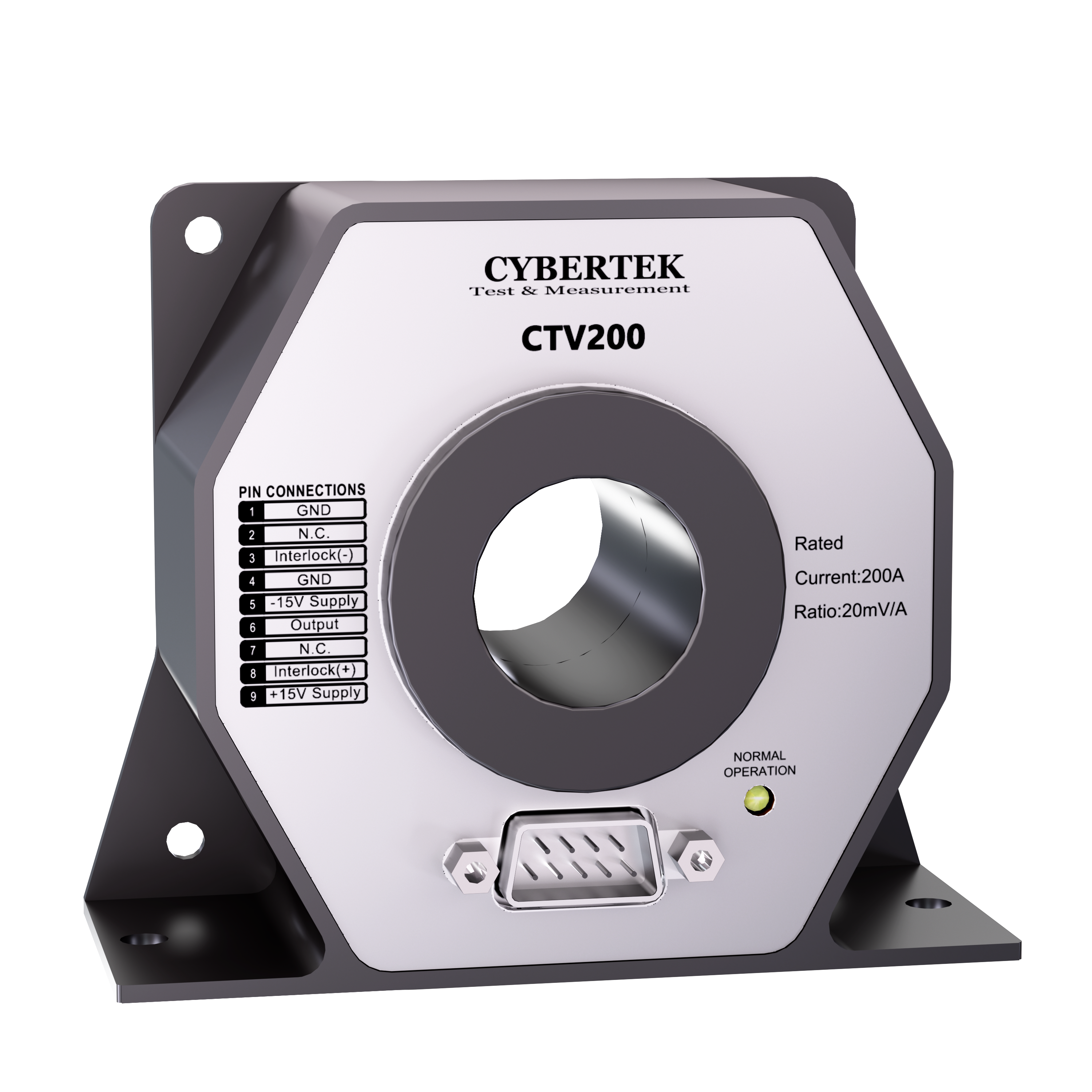

| 型番 | CTV1000 | CTV200 | CTV2000 | CTV60 |
|---|---|---|---|---|
| 出力電圧 | ±4V | ±3V | ||
| 電源電圧 | ±15V（±5%） | |||
| 変換比 | 4mV/A | 20mV/A | 2mV/A | 50mV/A |
| 電気的仕様 | ||||
| 最大連続直流電流IPN DC | 1000A | 200A | 2000A | 60A |
| 最大連続実効値電流IPN | 707A | 141A | 2000A | 42A |
| 測定電流範囲IPN | ±1000A | ±200A | ±2000A | ±60A |
| 確度(DC、50/60Hz正弦波) | ≤±（読み値の0.03%±0.2mV） | |||
| 帯域幅(±3dB)BW | 1MHz | 1.5MHz | 500kHz | 2MHz |
| 最大過負荷耐量@単発パルス100ms | ±3000A | ±600A | ±6000A | ±200A |
| 供給電流 | ≤80mA+Is | ≤150mA+Is | ≤80mA+Is | |
| 定格動作電圧RMS(IEC61010-1、基礎絶縁) | 300V | 2000V | 1000V | 2000V |
| 定格動作電圧RMS(IEC61010-1、強化絶縁) | 150V | 600V | 300V | 600V |
| 二次側インターフェース | D-Sub-9Pin | |||
| 機械的仕様 | ||||
| 固定ねじと締付トルク | ||||
| M5鋼ねじ×4 | 3.7N·m | — | 3.7N·m | — |
| M6鋼ねじ×2 | 4.4N·m | — | ||
| M4鋼ねじ×4 | — | 2.8N·m | — | 2.8N·m |
| M5鋼ねじ×2 | — | 3.7N·m | — | 3.7N·m |
| 最大測定口径 | 30mm | 25mm | 80mm | 25mm |
| 環境条件 | ||||
| 保存温湿度範囲 | -40～85℃、20～80%RH | |||
| 使用温湿度範囲 | -40～85℃、20～80%RH | |||
