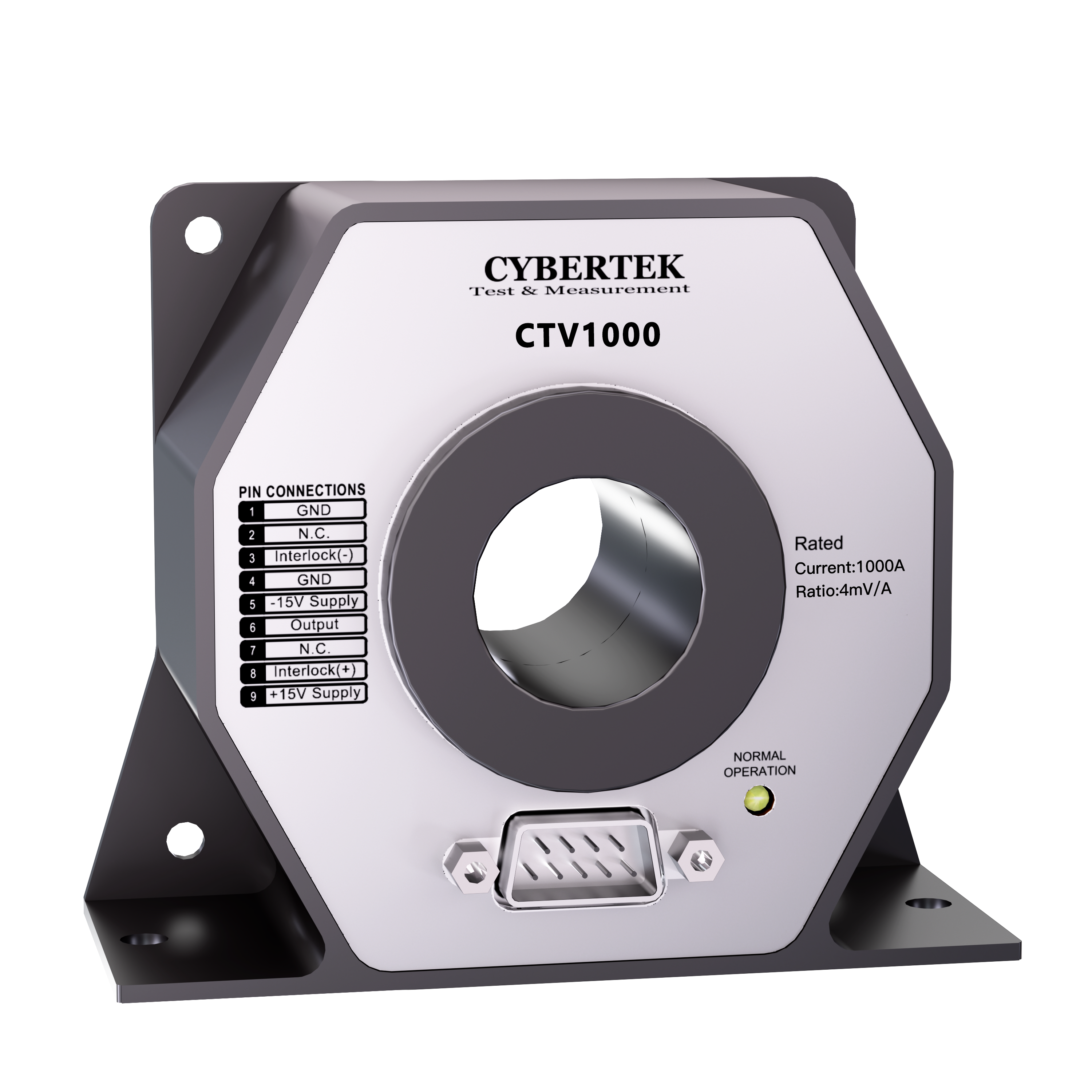

CTV1000 CYBERTEK CTVシリーズ 電流センサ DC～1MHz、1kA

概要

CTVシリーズは、直流と交流を同時に測定できる超高精度の電流センサです。測定電流範囲は60A～2000A、帯域幅は最高2MHzです。フラックスゲート技術を採用し、優れた直線性、低い温度ドリフト、低い挿入損失、強い耐干渉性、低ノイズといった特長を備えています。高精度・高安定の電流測定に非常に適しており、工業、医療、研究室などで広く使用されています。

過負荷保護

一次電流（IP）が過電流トリガポイントを超えると、コアのフラックスゲートセンサが完全に飽和し、センサは通常の動作モードから過負荷モードに切り替わります。

過電流トリガポイントは、少なくともIPN DCの1.1倍を超えるように設定されています。実際の過電流ポイントは動作温度に関係します。

過負荷が発生すると、センサは休止モードに入ります。一次電流が通常の被測定電流範囲（-IPN DC～IPN DC）まで下がると、センサは自動的に通常の動作状態に復帰します（数秒程度かかります）。

過負荷モードでは次のようになります。

二次電流出力は低周波の三角波となり、出力ポートのピン3とピン8が切断されます。

動作状態表示灯が消灯します。
