| ディスプレイ | 10.1インチ（1024×600）LCD |
|---|
| インターフェース | HDMI、USBデバイス ×1、USBホスト ×3、トリガ出力（P/F）、Type-C 給電*, LAN |
|---|
| チャンネル数 | 2+EXT | 4 + EXT | 2+EXT | 4 + EXT | 2+EXT | 4 + EXT | 2+EXT | 4 + EXT |
|---|
| 周波数帯域(-3 dB) | 100MHz | 200MHz | 350MHz | 500MHz |
|---|
| 入力インピーダンス | 1MΩ ±2%（15pF ±5pF 並列）、50Ω ±2% |
|---|
| 自動測定 | 周期、周波数、+パルス幅、-パルス幅、立ち上がり時間、立ち下がり時間、画面デューティ、+デューティ、-デューティ、Vavg、Vpp、VRMS、オーバーシュート、Vmax、Vmin、Vtop、周期 RMS、Vbase、Vamp、プリシュート、標準偏差、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積、遅延(A↑-B↑)、
遅延(A↑-B↓)、遅延(A↓-B↑)、遅延(A↓-B↓)、位相(A↑-B↑)、位相(A↑-B↓)、
位相(A↓-B↑)、位相(A↓-B↓)、FRR(A↑-B↑)、FRF(A↑-B↓)、FFR(A↓-B↑)、FFF(A↓-B↓)、
LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓) |
|---|
| レコード長 | 100M |
|---|
| 垂直軸分解能 | 12ビット |
|---|
| 波形演算 | +、-、×、÷、&&、||、^、！、積分、微分、平方根、関数演算（Lg / Ln / Exp / Abs / Sine / Cosine / Tan）、FFT、FFT rms、ユーザー定義、
デジタル・フィルタ（ローパス、ハイパス、バンドパス、バンドリジェクト） |
|---|
| 波形更新レート | Max 500,000 wfms/s |
|---|
| 周波数カウンタ | 6桁周波数カウンタ；
最大周波数：オシロスコープの最大アナログ帯域幅 |
|---|
| プローブ減衰比 | 1μX～1MX、1-2-5ステップ、ユーザー設定可 |
|---|
| 時間軸確度 | ±1ppm（代表値） |
|---|
| DCゲイン確度 | 3%(≤1mV), 2%(2 mV), 1.5%(≥5 mV) |
|---|
| バス・デコーディング | RS232 / UART, I2C, SPI, CAN, LIN |
|---|
| 電圧計 | DC、AC+DCrms、ACrms に対応；分解能：4桁（ACV/DCV） |
|---|
| サンプルレート | 2.5GSa/s（1チャンネル使用時）、1.25GSa/s（2チャンネル使用時） | 2.5GSa/s（1チャンネル使用時）、2.5GSa/s（2チャンネル使用時）、1.25GSa/s（全チャンネル使用時） | 2.5GSa/s（1チャンネル使用時）、1.25GSa/s（2チャンネル使用時） | 2.5GSa/s（1チャンネル使用時）、2.5GSa/s（2チャンネル使用時）、1.25GSa/s（全チャンネル使用時） | 2.5GSa/s（1チャンネル使用時）、1.25GSa/s（2チャンネル使用時） | 2.5GSa/s（1チャンネル使用時）、2.5GSa/s（2チャンネル使用時）、1.25GSa/s（全チャンネル使用時） | 2.5GSa/s（1チャンネル使用時）、1.25GSa/s（2チャンネル使用時） | 2.5GSa/s（1チャンネル使用時）、2.5GSa/s（2チャンネル使用時）、1.25GSa/s（全チャンネル使用時） |
|---|
| 寸法（W×H×D） | 325mm x 209mm x 111.5mm |
|---|
| 電源 | 100V – 240 VACRMS, 50/60 Hz, CAT Ⅱ |
|---|
| 取り込みモード | サンプル、ピーク、ハイレゾ、アベレージ、セグメント |
|---|
| トリガ・タイプ | エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN |
|---|
| 垂直軸スケール (V/div) | 500μV/div - 10 V/div |
|---|

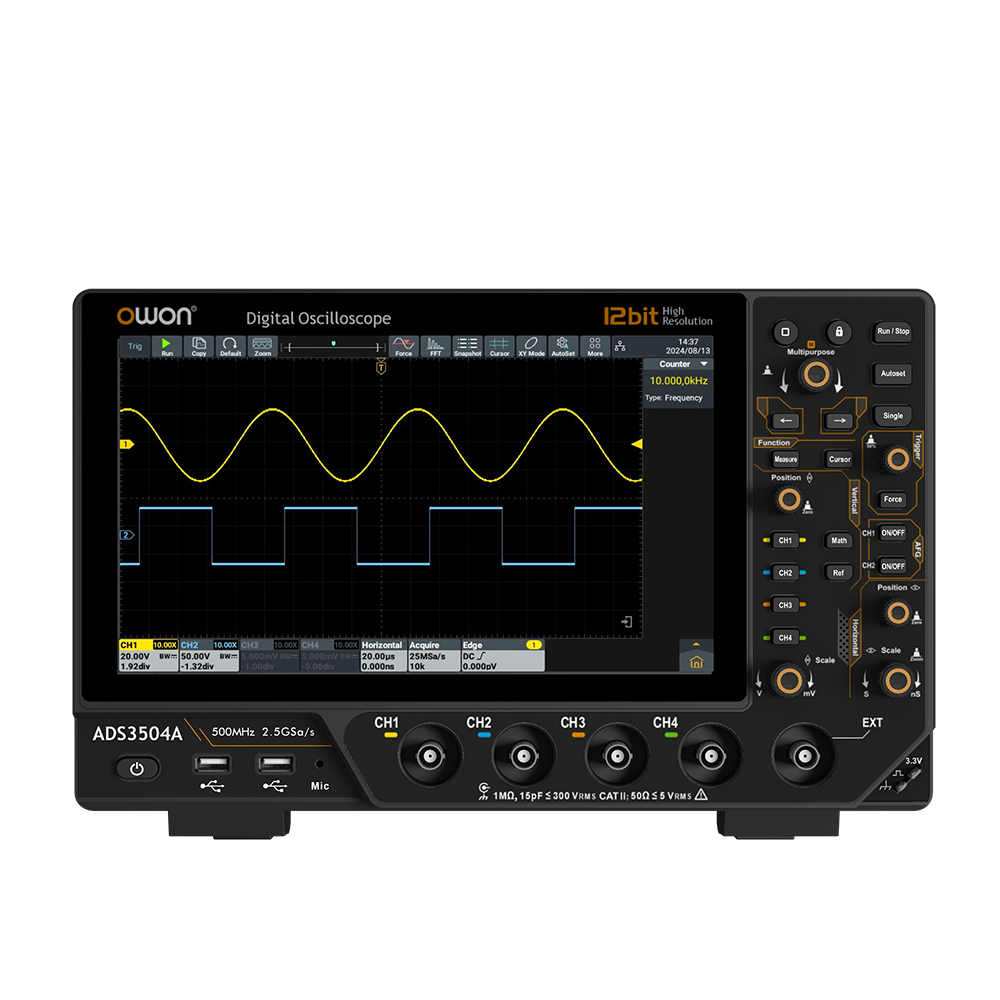

ADS3102AOWON ADS3000Aシリーズ オシロスコープ 100MHz、2ch、12bit140,800円
