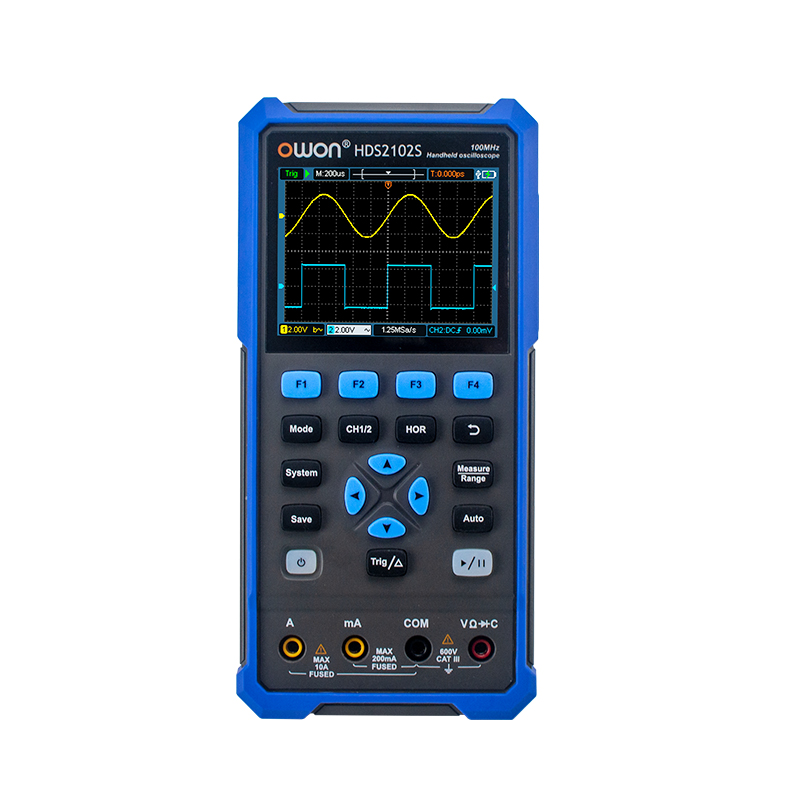

HDS200シリーズ
OWONハンドヘルド・オシロスコープ

HDS200シリーズ

メーカー
OWON
カテゴリ
ハンドヘルド・オシロスコープ
モデル数
12
価格18,700円〜税込
価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する
今すぐ電話する0120-620-115通話無料

ラインナップ

規格表

型番HDS2102HDS2102SHDS2202HDS2202SHDS241HDS242HDS242SHDS25HDS25SHDS271HDS272HDS272S
ディスプレイ3.5インチLCD3.5-inch LCD3.5インチLCD3.5-inch LCD3.5インチLCD
インターフェース—USB Type-C—USB Type-C—
チャンネル数オシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネルオシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネル1オシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネルオシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネル1オシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネル
波形発生器—1チャンネル—1チャンネル—1チャンネル—1チャンネル—1チャンネル
サンプルレート（最大）500Mサンプル/秒1Gサンプル/秒250MSa/s250Mサンプル/秒250MSa/s250Mサンプル/秒
トリガタイプエッジEdgeエッジEdgeエッジ
入力インピーダンス1MΩ±2％ // 16pF±10pF—1MΩ±2％ // 16pF±10pF—1MΩ±2％ // 16pF±10pF
マルチメーター 仕様10MΩ—10MΩ—10MΩ
分解能20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント—
マルチメーター 仕様—20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント
波形発生器—14bits—14bits—14bits—14bits—14bits
水平軸スケール2ns/div - 1000s/div, 1 - 2 - 5によるステップ—5ns/div - 1000s/div, 1 - 2 - 5によるステップ—5ns/div - 1000s/div, 1 - 2 - 5によるステップ
自動測定周期、周波数、平均、PK-PK、最大、最小Period, Frequency, Mean, PK-PK, Max, Min, Amplitude, RMS周期、周波数、平均、PK-PK、最大、最小Period, Frequency, Mean, PK-PK, Max, Min, Amplitude, RMS周期、周波数、平均、PK-PK、最大、最小
垂直軸スケール10mV/div - 10V/div—10mV/div - 10V/div—10mV/div - 10V/div
レコード長8k4K or 8K8k4K or 8K8k
最大入力電圧400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)—400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)—400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)
オシロスコープ 仕様—400V (DC+AC, PK-PK)—400V (DC+AC, PK-PK)—
マルチメーター 仕様
AC750V
DC1000V
垂直軸分解能8 ビット—8 ビット—8 ビット
トリガ・モードオート，ノーマル，シングル—オート，ノーマル，シングル—オート，ノーマル，シングル
入力カップリングDC，AC，GNDDC, AC, GNDDC，AC，GNDDC, AC, GNDDC，AC，GND
波形更新レート最高 10,000波形/秒10,000wfms/s最高 10,000波形/秒10,000wfms/s最高 10,000波形/秒
通信インターフェースUSB Type-C—USB Type-C—USB Type-C
アクイジション・モードノーマル、ピーク検出—ノーマル、ピーク検出—ノーマル、ピーク検出
プローブ減衰比—1X,10X,100X,1000X,10000X—1X,10X,100X,1000X,10000X—
プローブ減衰係数1X,10X,100X,1000X,10000X—1X,10X,100X,1000X,10000X—1X,10X,100X,1000X,10000X
サンプリングレート—125Mサンプル/秒—125Mサンプル/秒—125Mサンプル/秒—125Mサンプル/秒—125Mサンプル/秒
カーソル測定カーソル間のΔV、ΔT、ΔT&ΔVΔV, ΔTカーソル間のΔV、ΔT、ΔT&ΔVΔV, ΔTカーソル間のΔV、ΔT、ΔT&ΔV
最大入力電流
DC10A
AC10A
ダイオード0 - 2V—0 - 2V—0 - 2V
オート・レンジ—○—○—
テスト・モード電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト—電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト—電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト
最大カウント—24000カウント—24000カウント—
測定アイテム—Voltage, Current, Resistance, Capacitance, Continuity, Diode—Voltage, Current, Resistance, Capacitance, Continuity, Diode—
出力周波数
Sine, Square, Ramp—10Hz~100kHz, Step by1-2-5—10Hz~100kHz, Step by1-2-5—
Pulse—10Hz~10kHz, Step by1-2-5—10Hz~10kHz, Step by1-2-5—
サンプル・モード—Sampling, peak detection—Sampling, peak detection—
真の実効値—○—○—
出力周波数範囲
正弦波—0.1Hz - 25MHz—0.1Hz - 25MHz—0.1Hz - 25MHz—0.1Hz - 10MHz—0.1Hz - 25MHz
方形波—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 2MHz—0.1Hz - 5MHz
ランプ—0.1Hz - 1MHz—0.1Hz - 1MHz—0.1Hz - 1MHz—0.1Hz - 1MHz—0.1Hz - 1MHz
パルス—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz
任意波形—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz
水平軸スケール範囲 (s/div)—5ns/div-1000s/div, Step by1-2-5—5ns/div-1000s/div, Step by1-2-5—
垂直軸スケール範囲 (V/div)—10mV/div~10V/div—10mV/div~10V/div—
周波数帯域100MHz200MHz40MHz25MHz70MHz
帯域制限（代表値）20MHz—20MHz—20MHz
出力振幅範囲—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）
出力インピーダンス—50Ω—50Ω—50Ω—50Ω—50Ω
ダイオード・テスト—0-2V—0-2V—
導通テスト—<50Ω—<50Ω—
振幅—1Vpp または 2.5Vpp の2値のみ—1Vpp または 2.5Vpp の2値のみ—
任意波形長—8k—8k—8k—8k—8k

よくある質問

  • QOWON製品は購入時の校正書類対応可能ですか？
    A

    OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
    お見積り金額について、別途お問い合わせしてください。

  • QHDS200用の標準プローブの型式について
    A

    製品本体型式

    標準プローブの型式

    HDS241

    OW3060

    HDS241S

    HDS25

    HDS25S

    HDS242

    HDS242S

    HDS272

    OW3070

    HDS272S

    HDS2102

    OW3100

    HDS2102S

    HDS2202

    OW3200

    HDS2202S

  • Q付属プローブの本数は？
    A

    すべてのモデルに1本付属しています。2chモデルでも1本のみです。

  • Qチャンネル間は絶縁されていますか？
    A

    絶縁されていません。バッテリ駆動でフローティング測定を実施するときは１つのチャンネルだけをご使用ください。

  • Qセーブできる波形の数は？
    A

    ４波形までセーブできます。

  • Q電池交換できますか？
    A

    ユーザーは電池交換できません。

  • QUSB PD対応電源アダプタで給電できません。
    A

    USB PDはサポートしていません。付属の5V出力のアダプタをご使用ください。
