OWONハンドヘルド・オシロスコープ

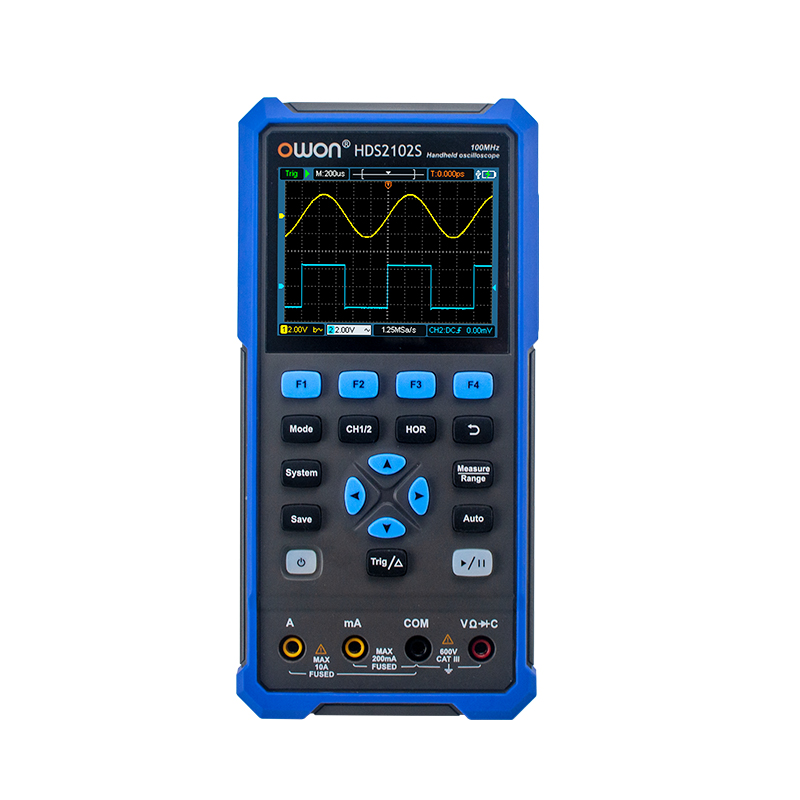

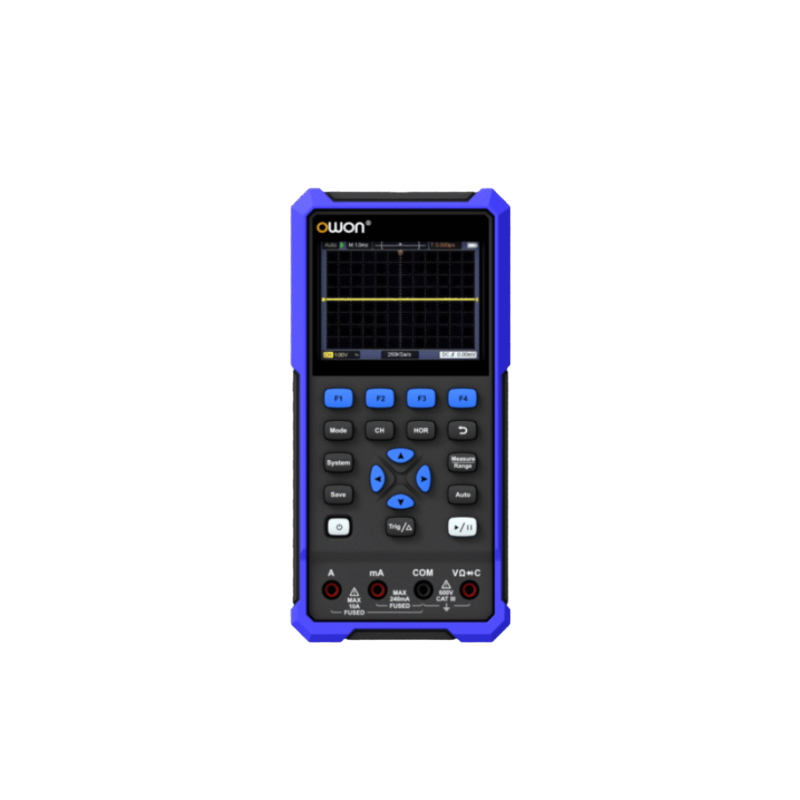

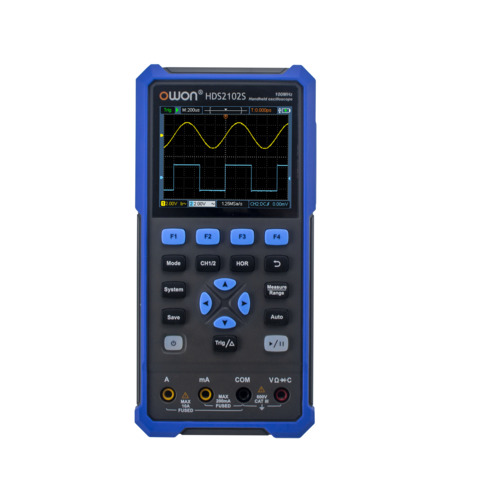

OWON HDS200シリーズ オシロスコープ 40MHz、2ch、8bit

HDS200シリーズ 2チャンネル デジタル・オシロスコープ + オシロスコープ ＋ マルチメーター ＋ 波形発生器（Sモデル）を1台に集約 + 周波数帯域： 100MHz + 2チャンネル + サンプルレート： 最高500Mサンプル/秒 + レコード長： 8k + 3.5インチ・ハイコントラスト・カラーLCD, 320x240ピクセル + 18650リチウム電池、消費電力≤5W、約4時間連続して動作可能 + USB Type-Cインターフェース、充電と通信をサポート + SCPIコマンドによるリモート制御

型番
HDS242
メーカー
OWON
シリーズ
HDS200シリーズ
カテゴリ
ハンドヘルド・オシロスコープ
価格25,300円税込ストアで購入
価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する
今すぐ電話する0120-620-115通話無料

製品概要

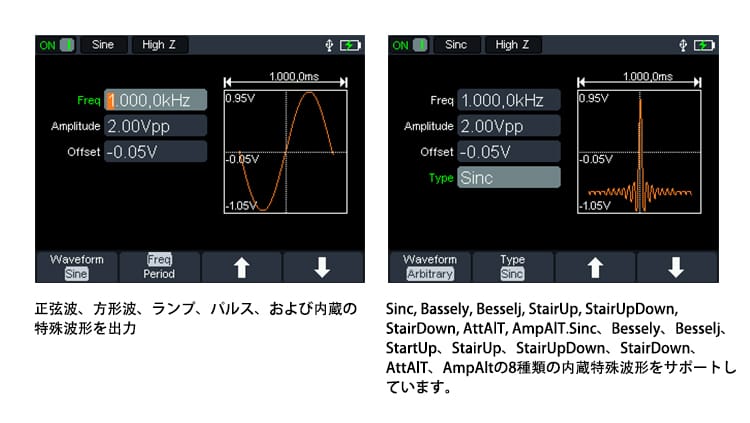

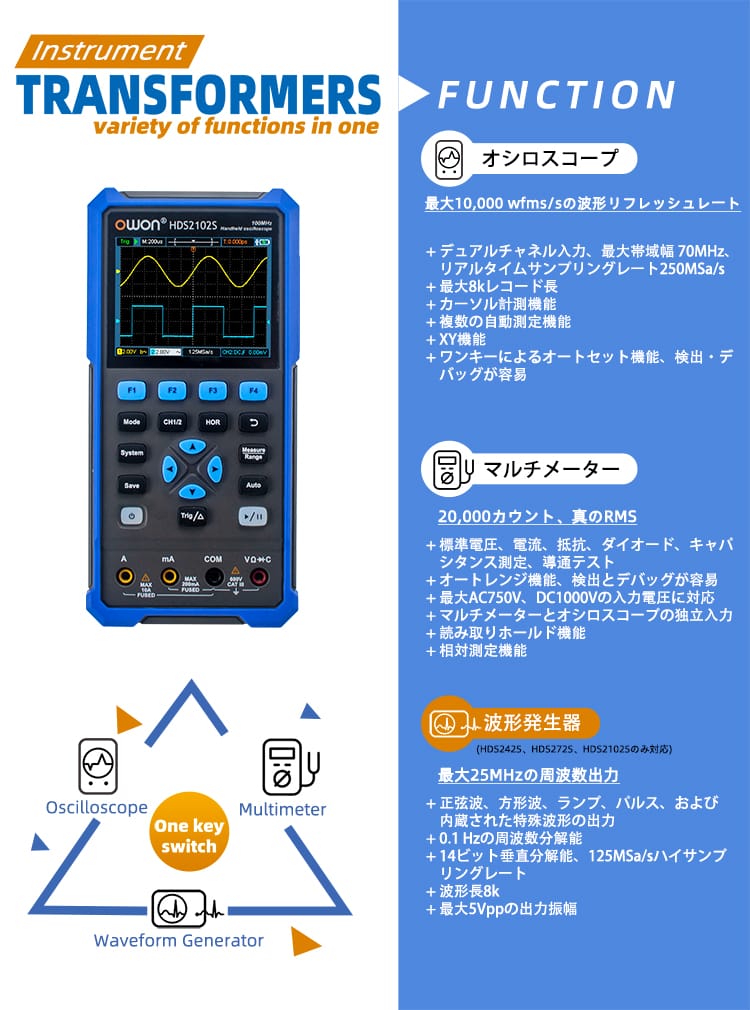

・オシロスコープ ＋ マルチメーター ＋ 波形発生器（Sモデル）を1台に集約
・周波数帯域： 25MHz, 40MHz, 70MHz, 100MHz
・2チャンネル
・サンプルレート： 最高250Mサンプル/秒（40MHz,70MHzモデル）, 最高500Mサンプル/秒（100MHzモデル）
・レコード長： 8k

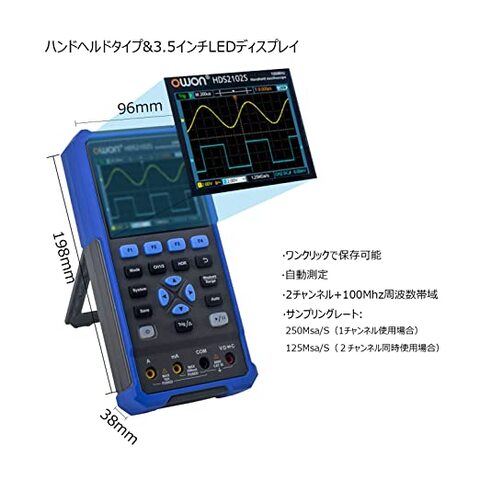

・3.5インチ・ハイコントラスト・カラーLCD, 320x240ピクセル
・SCPIコマンドによるリモート制御

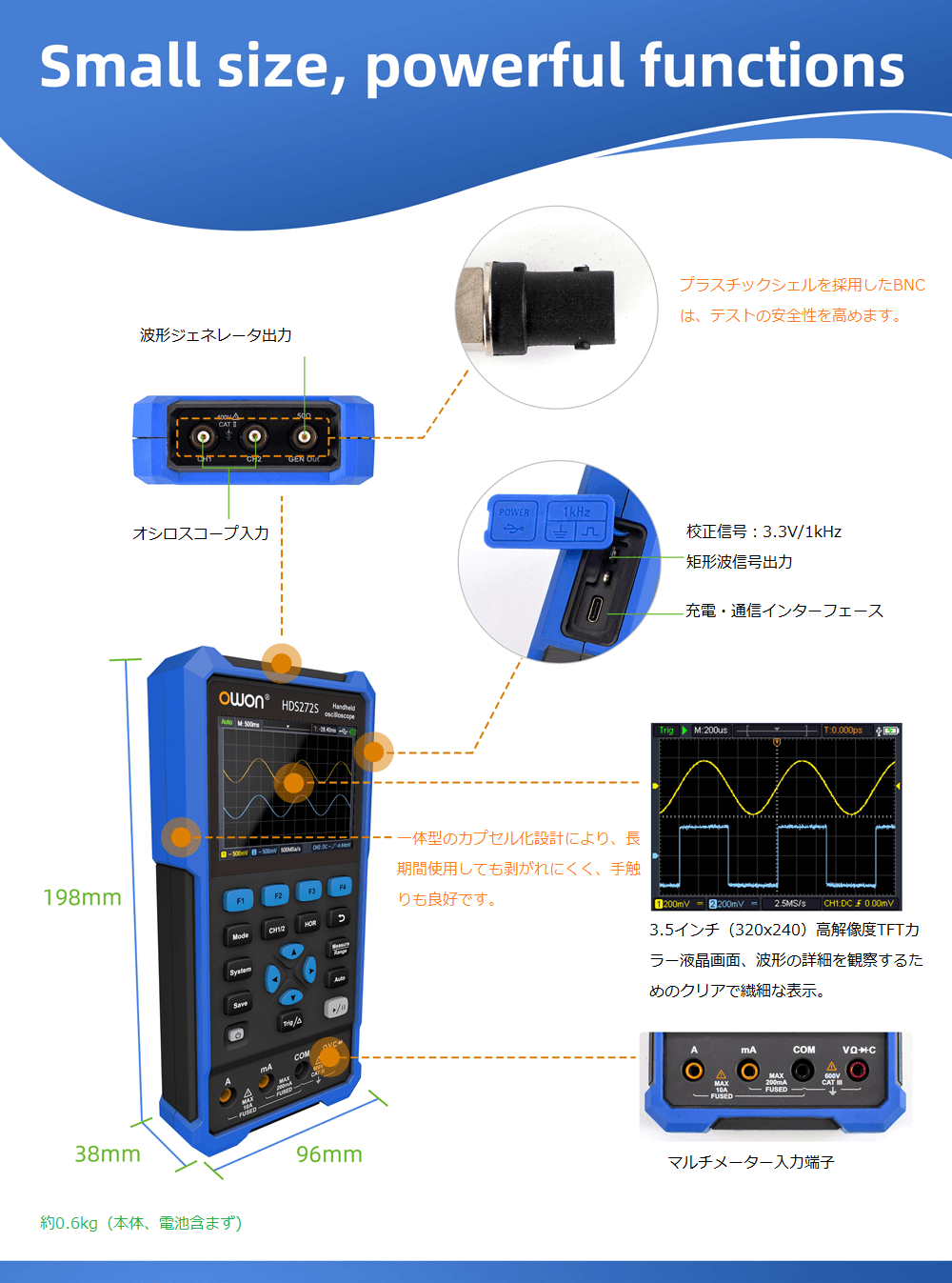

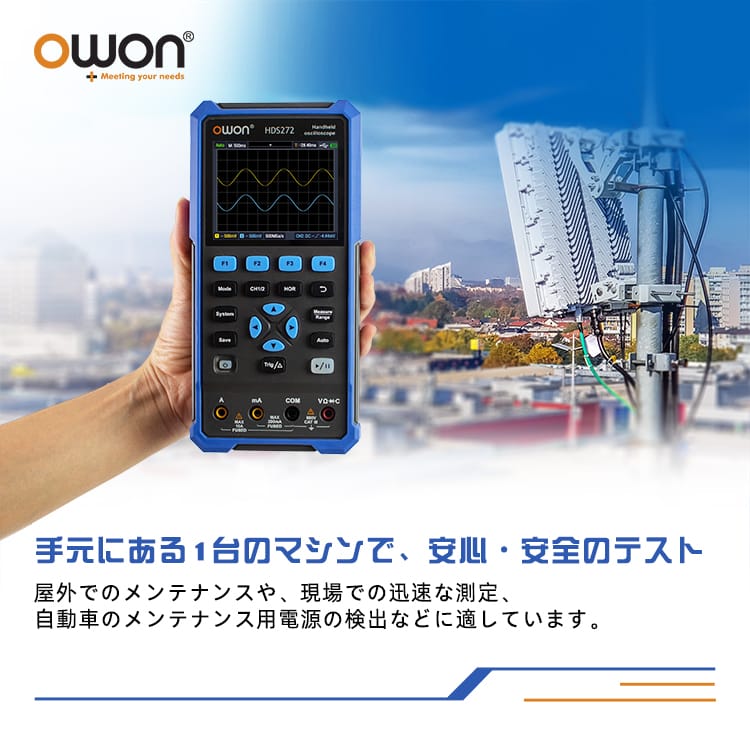

■現場に最適なハンドヘルドオシロスコープ

手元にある1台のマシンで、安心・安全のテスト

■便利性が抜群

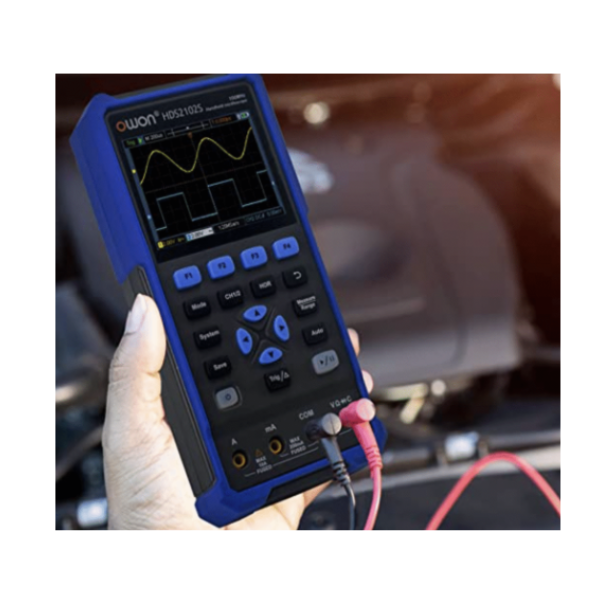

屋外でのメンテナンスや、現場での迅速な測定、

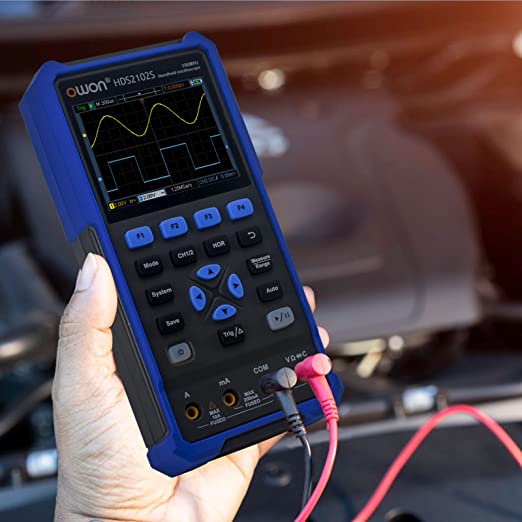

自動車のメンテナンス用電源の検出などに適しています。

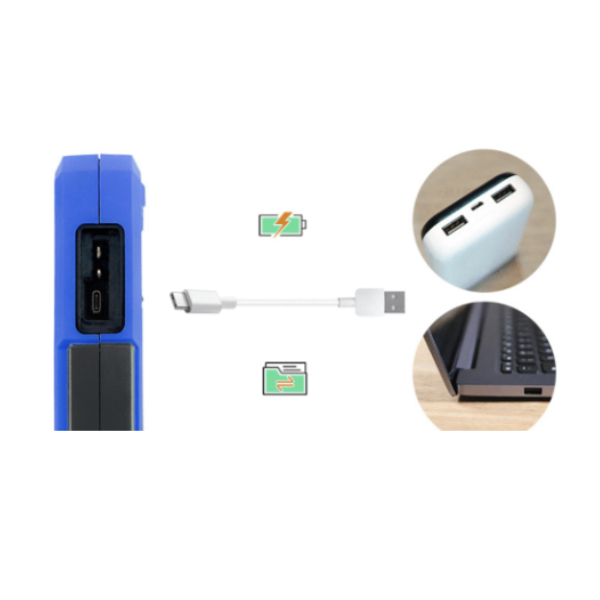

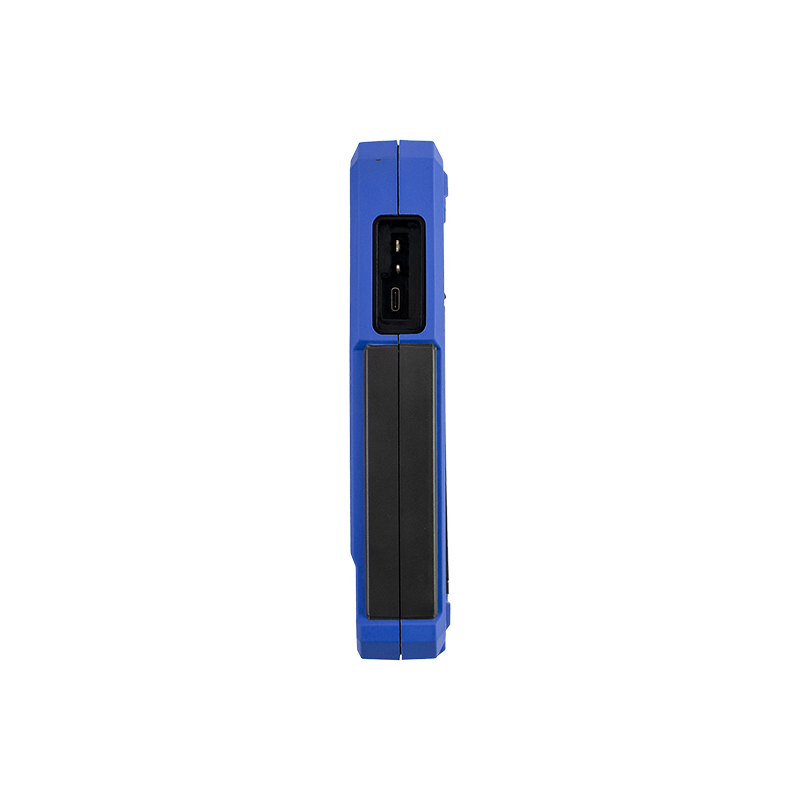

■USB Type-C充電と通信

USB Type-Cインターフェースは、アダプターやパワーバンクでの充電が可能で、PCソフトウェアの接続にも対応しています。

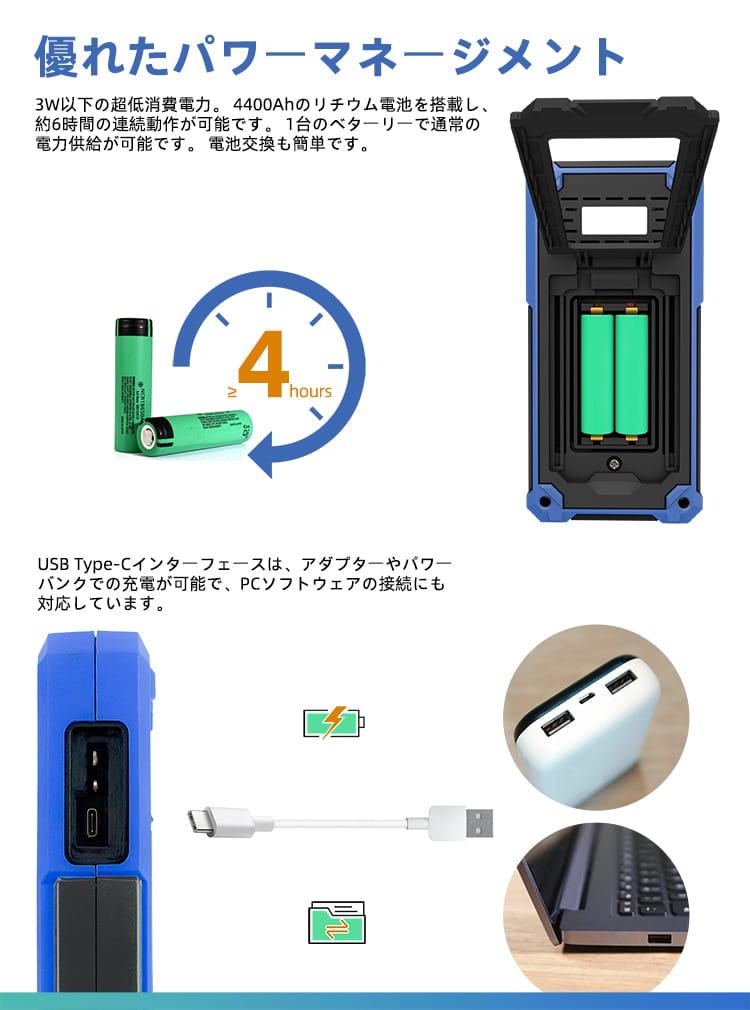

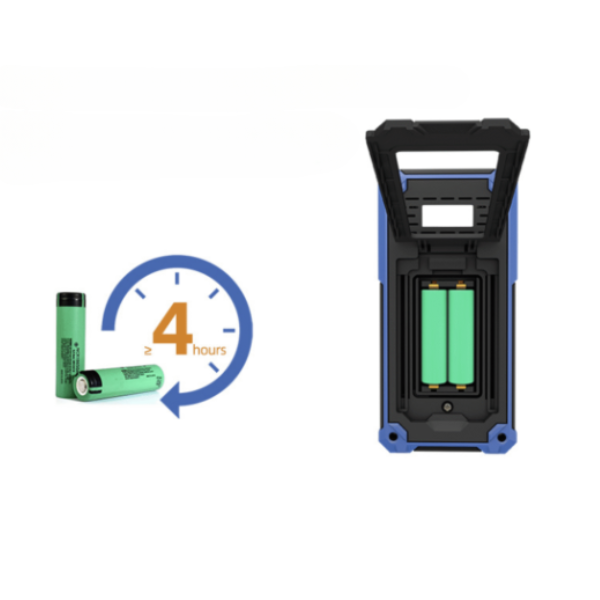

■優れたパワーマネージメント

3W以下の超低消費電力。4400mAhのリチウム電池を搭載し、約4時間の連続動作が可能です。1台のバッテリーで通常の電力供給が可能です。

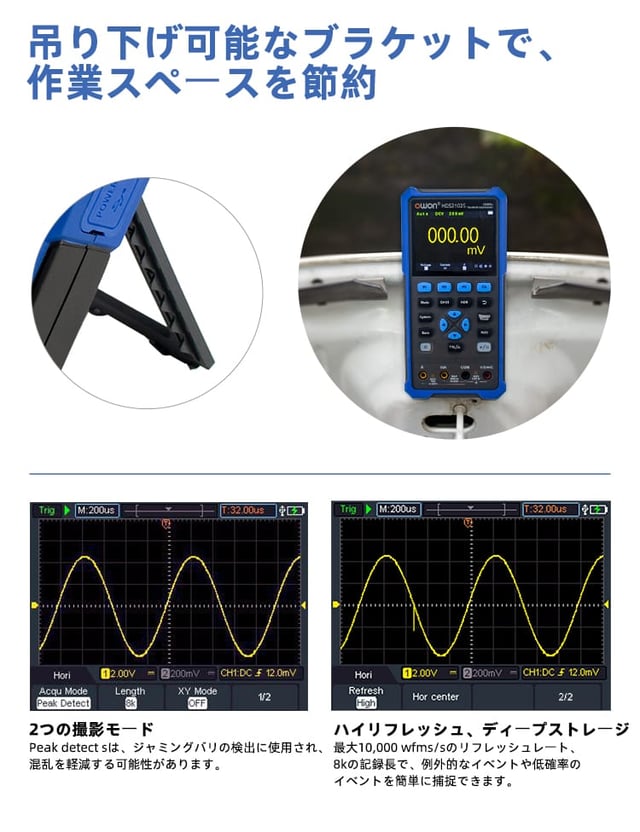

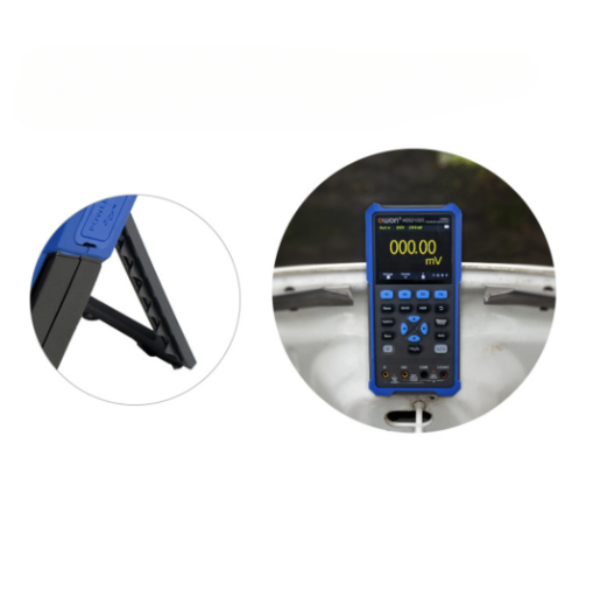

■吊り下げ可能、省スペース

吊り下げ可能なブラケットで、作業スペースを節約

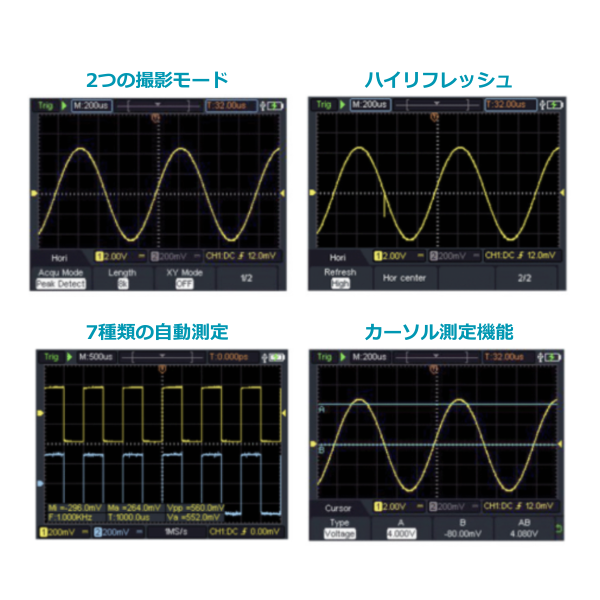

■多機能測定対応

・2つの撮影モード
Peak detect は、ジッタやグリッチの検出に使用され、混乱を軽減する可能性があります。ハイリフレッシュ、ディープ

・ストレージ
最大10,000 wfms/sのリフレッシュレート、8kの記録長で、例外的なイベントや低確率のイベントを簡単に捕捉できます。

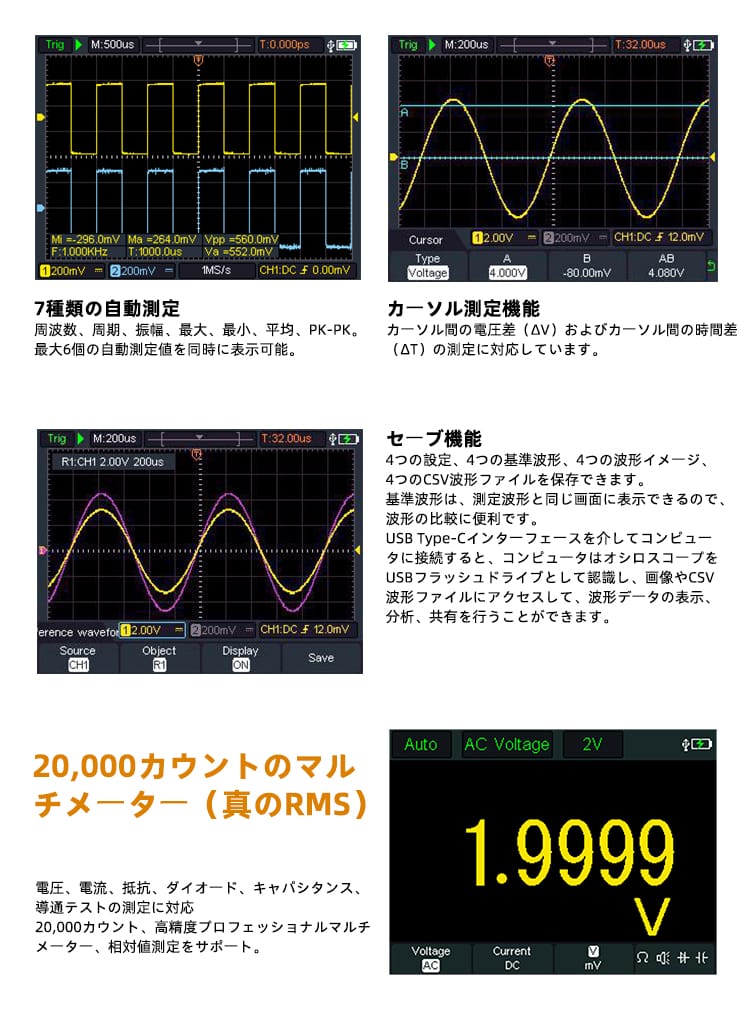

・7種類の自動測定
周波数、周期、幅、高さ、最大、最小、平均、PK-PK、最大6個の自動測定値を同時に表示可能。

・カーソル測定機能
カーソル間の電圧差（ΔV）およびカーソル間の時間差（ΔT）の測定に対応しています。

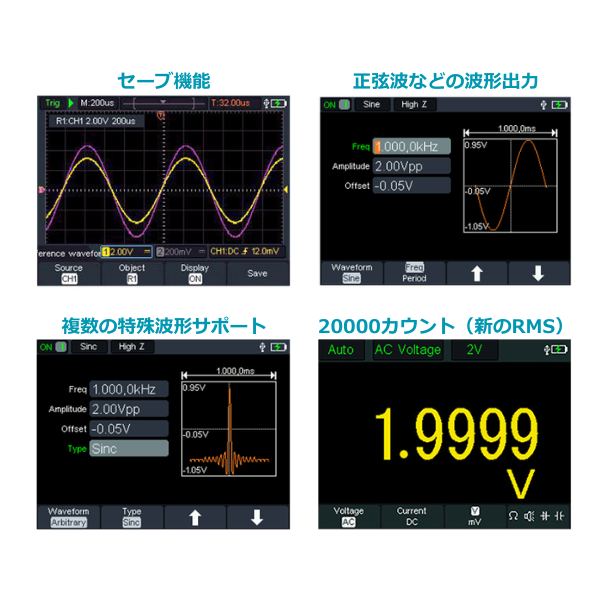

■セーブ機能と20000カウント（新のRMS）

4つの設定、4つの基準波形、4つの波形イメージ、4つのCSV波形ファイルを保存できます。
基準波形は、測定波形と同じ画面に表示できるので、波形の比較に便利です。
電圧、電流、抵抗、ダイオード、キャパシタンス、導通テストの測定に対応
20,000カウント対応、高精度プロフェッショナルマルチメーター。

規格表

型番HDS2102HDS2102SHDS2202HDS2202SHDS241HDS242HDS242SHDS25HDS25SHDS271HDS272HDS272S
ディスプレイ3.5インチLCD3.5-inch LCD3.5インチLCD3.5-inch LCD3.5インチLCD
インターフェース—USB Type-C—USB Type-C—
チャンネル数オシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネルオシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネル1オシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネルオシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネル1オシロスコープ２チャンネルオシロスコープ２チャンネル + 波形発生器1チャンネル
波形発生器—1チャンネル—1チャンネル—1チャンネル—1チャンネル—1チャンネル
サンプルレート（最大）500Mサンプル/秒1Gサンプル/秒250MSa/s250Mサンプル/秒250MSa/s250Mサンプル/秒
トリガタイプエッジEdgeエッジEdgeエッジ
入力インピーダンス1MΩ±2％ // 16pF±10pF—1MΩ±2％ // 16pF±10pF—1MΩ±2％ // 16pF±10pF
マルチメーター 仕様10MΩ—10MΩ—10MΩ
分解能20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント—
マルチメーター 仕様—20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント—20,000 カウント
波形発生器—14bits—14bits—14bits—14bits—14bits
水平軸スケール2ns/div - 1000s/div, 1 - 2 - 5によるステップ—5ns/div - 1000s/div, 1 - 2 - 5によるステップ—5ns/div - 1000s/div, 1 - 2 - 5によるステップ
自動測定周期、周波数、平均、PK-PK、最大、最小Period, Frequency, Mean, PK-PK, Max, Min, Amplitude, RMS周期、周波数、平均、PK-PK、最大、最小Period, Frequency, Mean, PK-PK, Max, Min, Amplitude, RMS周期、周波数、平均、PK-PK、最大、最小
垂直軸スケール10mV/div - 10V/div—10mV/div - 10V/div—10mV/div - 10V/div
レコード長8k4K or 8K8k4K or 8K8k
最大入力電圧400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)—400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)—400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)
オシロスコープ 仕様—400V (DC+AC, PK-PK)—400V (DC+AC, PK-PK)—
マルチメーター 仕様
AC750V
DC1000V
垂直軸分解能8 ビット—8 ビット—8 ビット
トリガ・モードオート，ノーマル，シングル—オート，ノーマル，シングル—オート，ノーマル，シングル
入力カップリングDC，AC，GNDDC, AC, GNDDC，AC，GNDDC, AC, GNDDC，AC，GND
波形更新レート最高 10,000波形/秒10,000wfms/s最高 10,000波形/秒10,000wfms/s最高 10,000波形/秒
通信インターフェースUSB Type-C—USB Type-C—USB Type-C
アクイジション・モードノーマル、ピーク検出—ノーマル、ピーク検出—ノーマル、ピーク検出
プローブ減衰比—1X,10X,100X,1000X,10000X—1X,10X,100X,1000X,10000X—
プローブ減衰係数1X,10X,100X,1000X,10000X—1X,10X,100X,1000X,10000X—1X,10X,100X,1000X,10000X
サンプリングレート—125Mサンプル/秒—125Mサンプル/秒—125Mサンプル/秒—125Mサンプル/秒—125Mサンプル/秒
カーソル測定カーソル間のΔV、ΔT、ΔT&ΔVΔV, ΔTカーソル間のΔV、ΔT、ΔT&ΔVΔV, ΔTカーソル間のΔV、ΔT、ΔT&ΔV
最大入力電流
DC10A
AC10A
ダイオード0 - 2V—0 - 2V—0 - 2V
オート・レンジ—○—○—
テスト・モード電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト—電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト—電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト
最大カウント—24000カウント—24000カウント—
測定アイテム—Voltage, Current, Resistance, Capacitance, Continuity, Diode—Voltage, Current, Resistance, Capacitance, Continuity, Diode—
出力周波数
Sine, Square, Ramp—10Hz~100kHz, Step by1-2-5—10Hz~100kHz, Step by1-2-5—
Pulse—10Hz~10kHz, Step by1-2-5—10Hz~10kHz, Step by1-2-5—
サンプル・モード—Sampling, peak detection—Sampling, peak detection—
真の実効値—○—○—
出力周波数範囲
正弦波—0.1Hz - 25MHz—0.1Hz - 25MHz—0.1Hz - 25MHz—0.1Hz - 10MHz—0.1Hz - 25MHz
方形波—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 2MHz—0.1Hz - 5MHz
ランプ—0.1Hz - 1MHz—0.1Hz - 1MHz—0.1Hz - 1MHz—0.1Hz - 1MHz—0.1Hz - 1MHz
パルス—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz
任意波形—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz—0.1Hz - 5MHz
水平軸スケール範囲 (s/div)—5ns/div-1000s/div, Step by1-2-5—5ns/div-1000s/div, Step by1-2-5—
垂直軸スケール範囲 (V/div)—10mV/div~10V/div—10mV/div~10V/div—
周波数帯域100MHz200MHz40MHz25MHz70MHz
帯域制限（代表値）20MHz—20MHz—20MHz
出力振幅範囲—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）—20 mVpp - 5 Vpp （ハイ・インピーダンス負荷）
出力インピーダンス—50Ω—50Ω—50Ω—50Ω—50Ω
ダイオード・テスト—0-2V—0-2V—
導通テスト—<50Ω—<50Ω—
振幅—1Vpp または 2.5Vpp の2値のみ—1Vpp または 2.5Vpp の2値のみ—
任意波形長—8k—8k—8k—8k—8k

付属品・オプション

標準付属品

数量

USBケーブル

1

電源アダプタ

1

パッシブ・プローブ

1

BNC - ワニ口・ケーブル

1

マルチメーター・テスト・リード

１

ソフト・ケース

1

クイック・ガイド

1

資料ダウンロード

よくある質問

  • QOWON製品は購入時の校正書類対応可能ですか？
    A

    OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
    お見積り金額について、別途お問い合わせしてください。

  • QHDS200用の標準プローブの型式について
    A

    製品本体型式

    標準プローブの型式

    HDS241

    OW3060

    HDS241S

    HDS25

    HDS25S

    HDS242

    HDS242S

    HDS272

    OW3070

    HDS272S

    HDS2102

    OW3100

    HDS2102S

    HDS2202

    OW3200

    HDS2202S

  • Q付属プローブの本数は？
    A

    すべてのモデルに1本付属しています。2chモデルでも1本のみです。

  • Qチャンネル間は絶縁されていますか？
    A

    絶縁されていません。バッテリ駆動でフローティング測定を実施するときは１つのチャンネルだけをご使用ください。

  • Qセーブできる波形の数は？
    A

    ４波形までセーブできます。

  • Q電池交換できますか？
    A

    ユーザーは電池交換できません。

  • QUSB PD対応電源アダプタで給電できません。
    A

    USB PDはサポートしていません。付属の5V出力のアダプタをご使用ください。
