ラインナップ

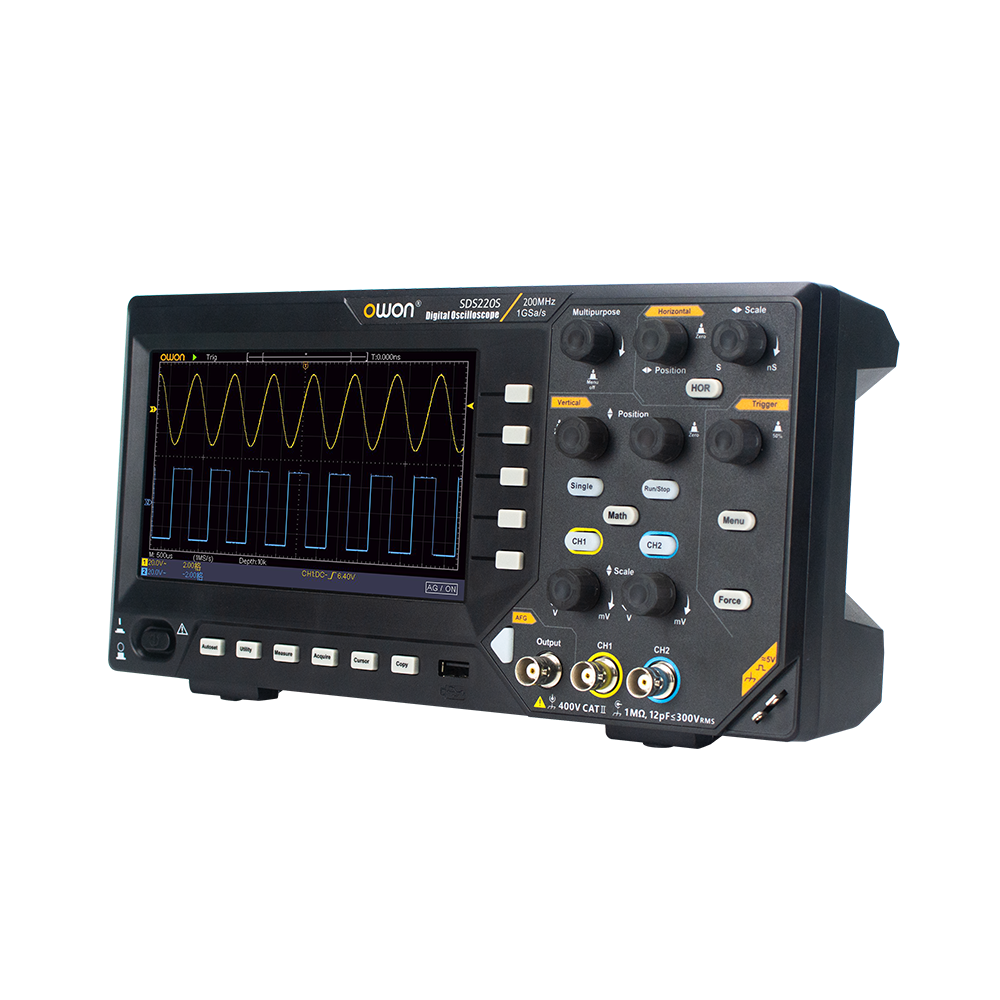

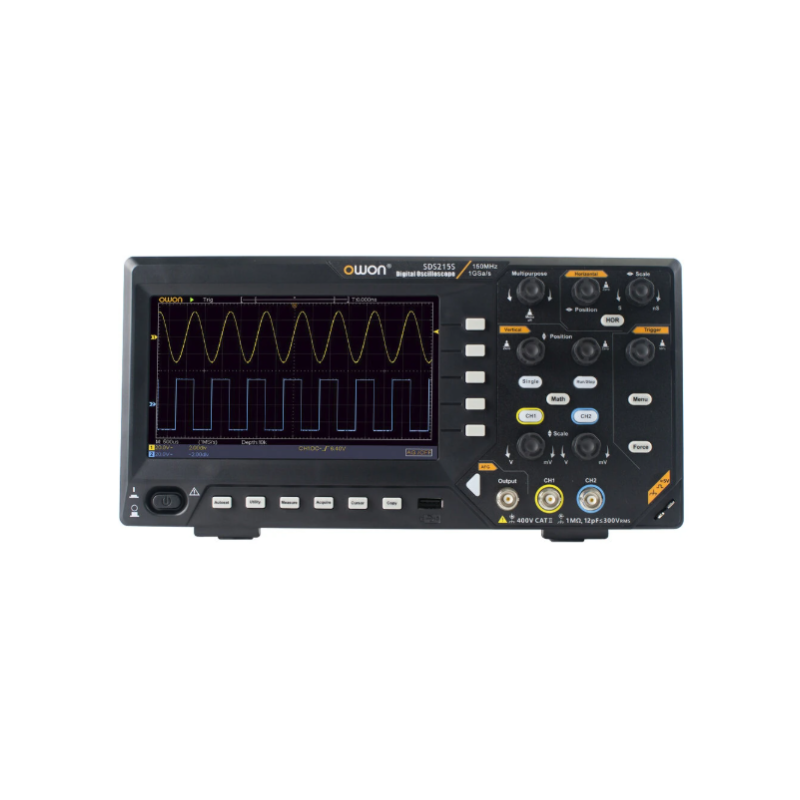

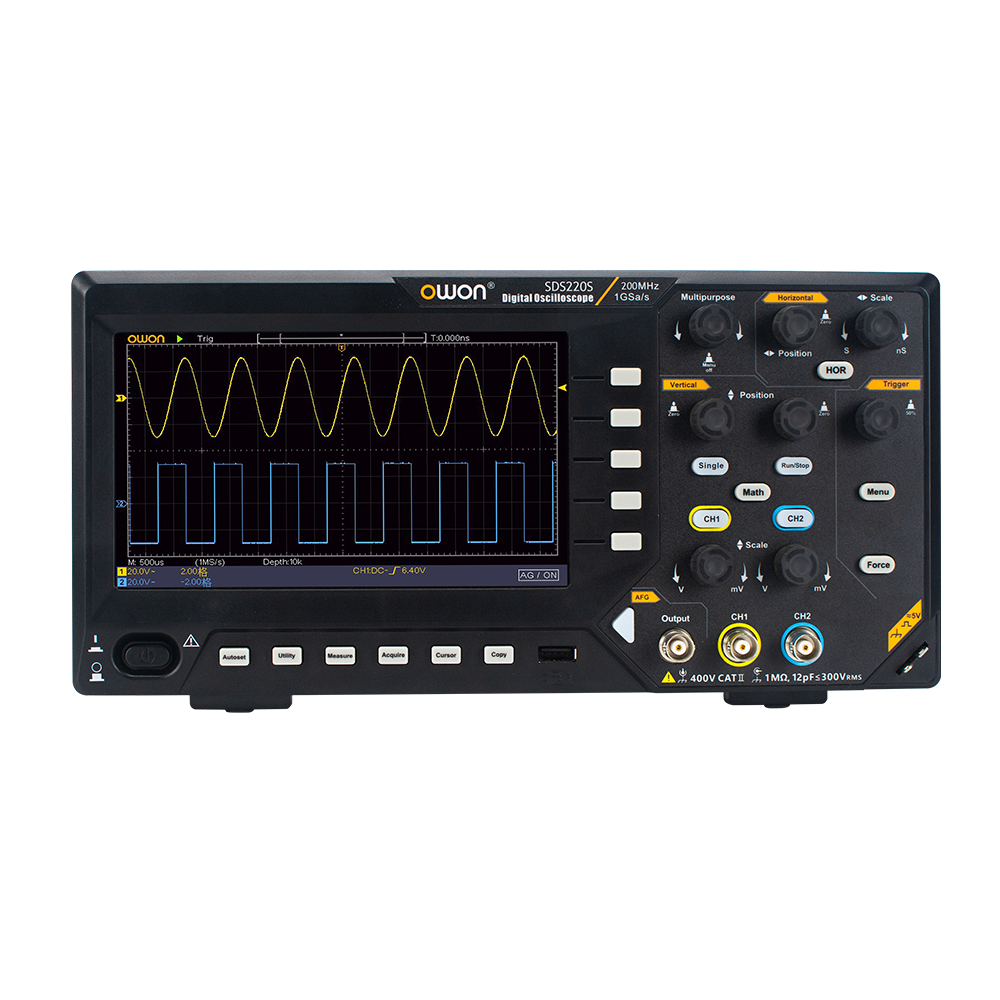

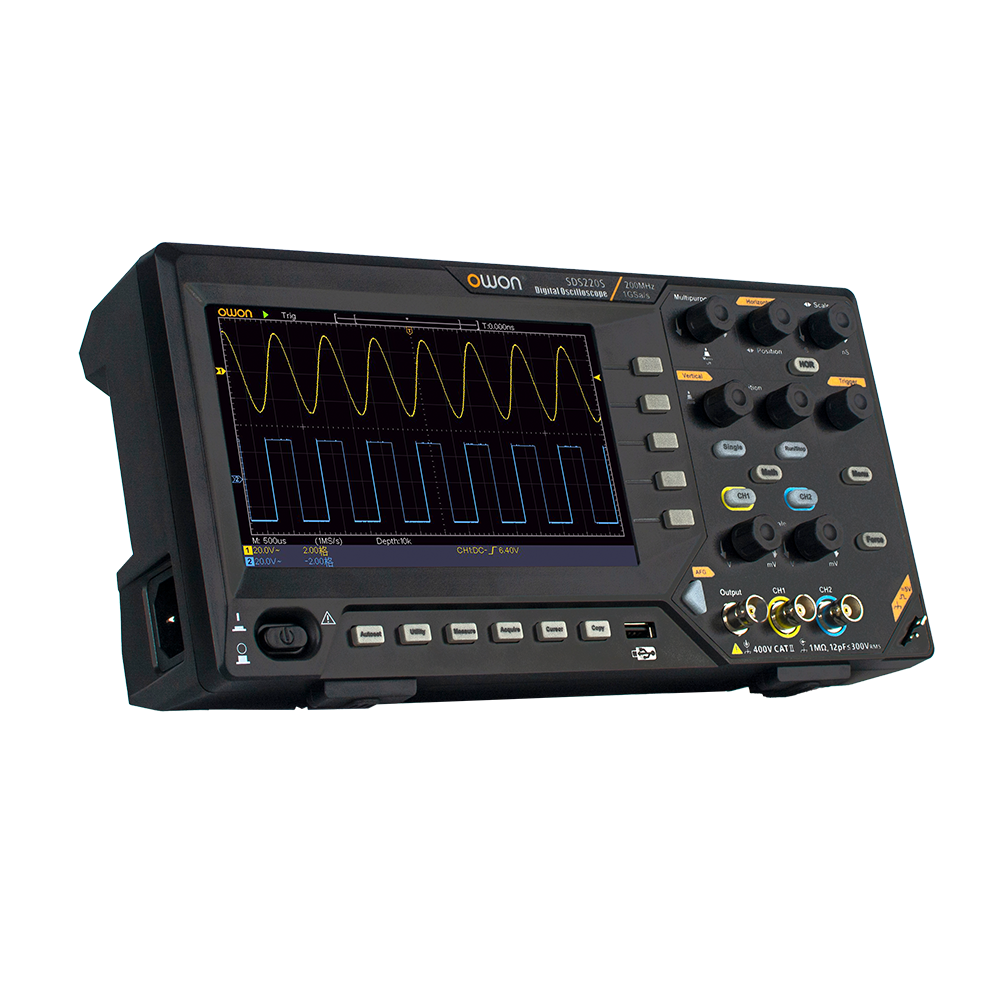

SDS210OWON SDS200シリーズ オシロスコープ 100MHz、2ch44,000円- SDS210SOWON SDS200シリーズ オシロスコープ 100MHz、2ch、信号発生器内蔵48,400円
- SDS215OWON SDS200シリーズ オシロスコープ 150MHz、2ch47,300円
- SDS215SOWON SDS200シリーズ オシロスコープ 150MHz、2ch、信号発生器内蔵52,800円
- SDS220OWON SDS200シリーズ オシロスコープ 200MHz、2ch55,000円
- SDS220SOWON SDS200シリーズ オシロスコープ 200MHz、2ch、信号発生器内蔵59,400円
規格表
| 型番 | SDS210 | SDS210S | SDS215 | SDS215S | SDS220 | SDS220S |
|---|---|---|---|---|---|---|
| ディスプレイ | — | 7 inch（800*480）LCD | — | 7 inch（800*480）LCD | — | 7 inch（800*480）LCD |
| インターフェース | USB Host and Device | |||||
| チャンネル数 | 2 | |||||
| 波形発生器仕様（Sモデルのみ） | — | 1 | — | 1 | — | 1 |
| サンプルレート（最大） | 1GS/s | |||||
| 重量 | ≈ 1.1kg | |||||
| トリガタイプ | Edge, Video | |||||
| 入力インピーダンス | 1MΩ±2%，in parallel with 20 pF±5 pF | |||||
| 自動測定 | Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, and Cycle Area. | |||||
| 垂直軸スケール | 2 mV/div～10 V/div | |||||
| 垂直分解能 | — | 14 bit | — | 14 bit | — | 14 bit |
| 入力カップリング | DC, AC , Ground | |||||
| 波形演算 | ＋, －, ×, ÷, FFT | |||||
| アクイジション・モード | Normal, Peak detect, Averaging | |||||
| 周波数カウンタ | available | |||||
| プローブ減衰比 | 1X，10X，100X，1000X | |||||
| 波形保存 | 16 waveforms | |||||
| 波形長 | — | 8k | — | 8k | — | 8k |
| 最大レコード長 | 20M | |||||
| 周波数帯域 | 100MHz | 150MHz | 200MHz | |||
| 水平軸スケール (s/div) | 2 ns/div – 1000 s/div, step by 1 – 2 - 5 | |||||
| サンプルレート | — | 125MSa/s | — | 125MSa/s | — | 125MSa/s |
| 出力インピーダンス | — | 50 Ω | — | 50 Ω | — | 50 Ω |
| 標準波形 | — | Sine wave, square wave, ramp wave, pulse wave | — | Sine wave, square wave, ramp wave, pulse wave | — | Sine wave, square wave, ramp wave, pulse wave |
| ビルトイン波形 | — | Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds | — | Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds | — | Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds |
| 最高出力周波数 | — | 25MHz | — | 25MHz | — | 25MHz |
| ビルトイン波形周波数 | — | 0.1Hz～5MHz | — | 0.1Hz～5MHz | — | 0.1Hz～5MHz |
| そのほか | ||||||
| 寸法 (L x H x D) | 301mm × 152mm × 70 mm | |||||
| 波形発生器仕様（Sモデルのみ） | ||||||
| DCオフセット範囲 | — | ±(3V) (high resistance) | — | ±(3V) (high resistance) | — | ±(3V) (high resistance) |
| 振幅 (50Ω) | — | 0.005Vpp ～ 3Vpp | — | 0.005Vpp ～ 3Vpp | — | 0.005Vpp ～ 3Vpp |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。QSDS1000とは何が違うの？
Aメモリ長が20Mになった、シングルトリガが使いやすくなった、信号発生器付きも選べる、などです。
Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qファイル保存したときにタイムスタンプが正しくない。
Aカレンダー（リアルタイムクロック）は搭載しておりません。
Q信号発生器オプションは後付けできますか？
A工場オプションなので、後付けできません。
