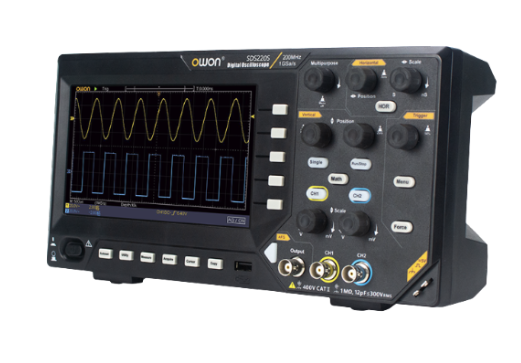

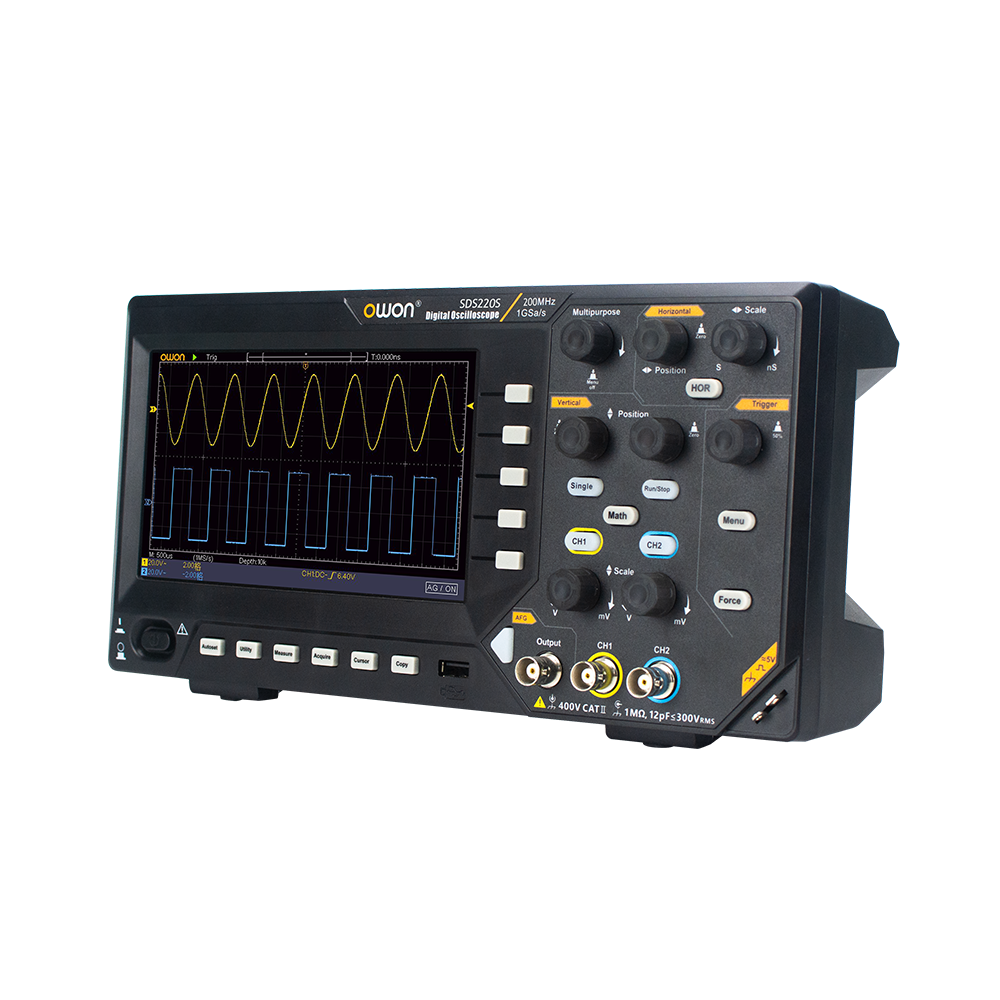

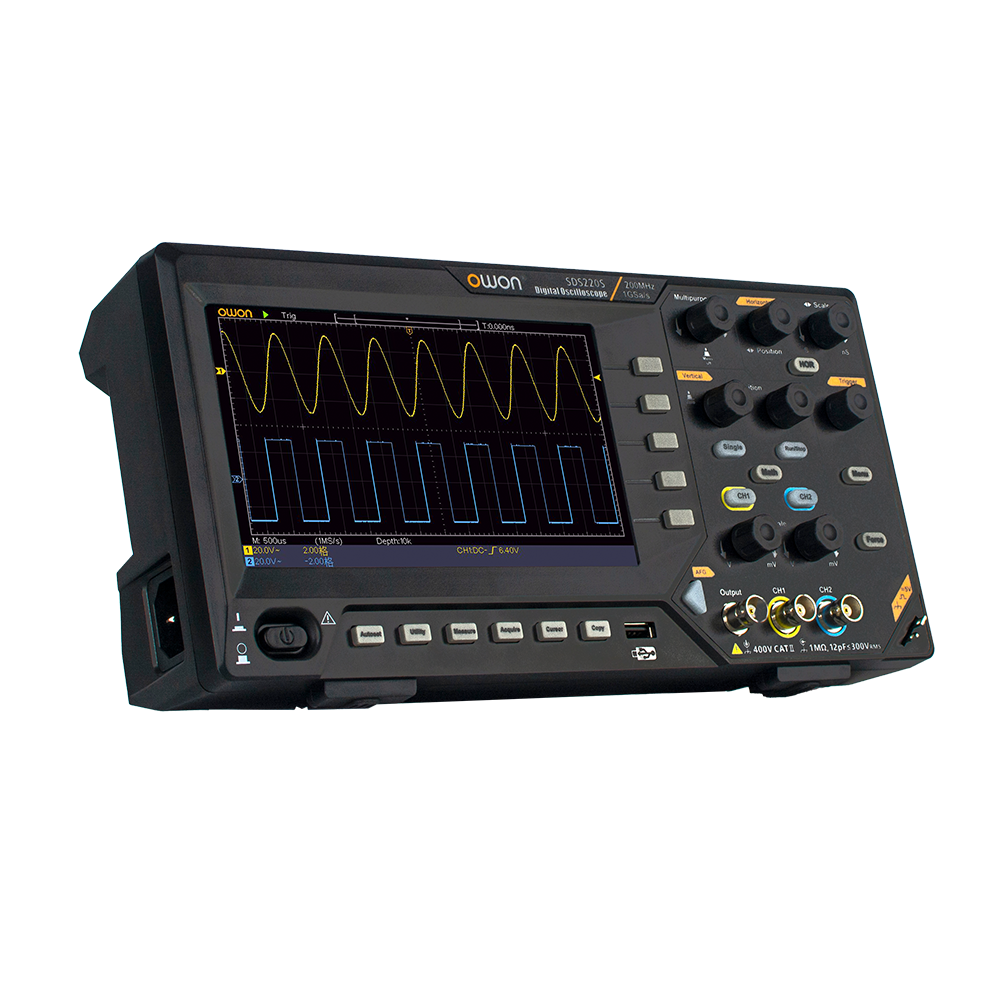

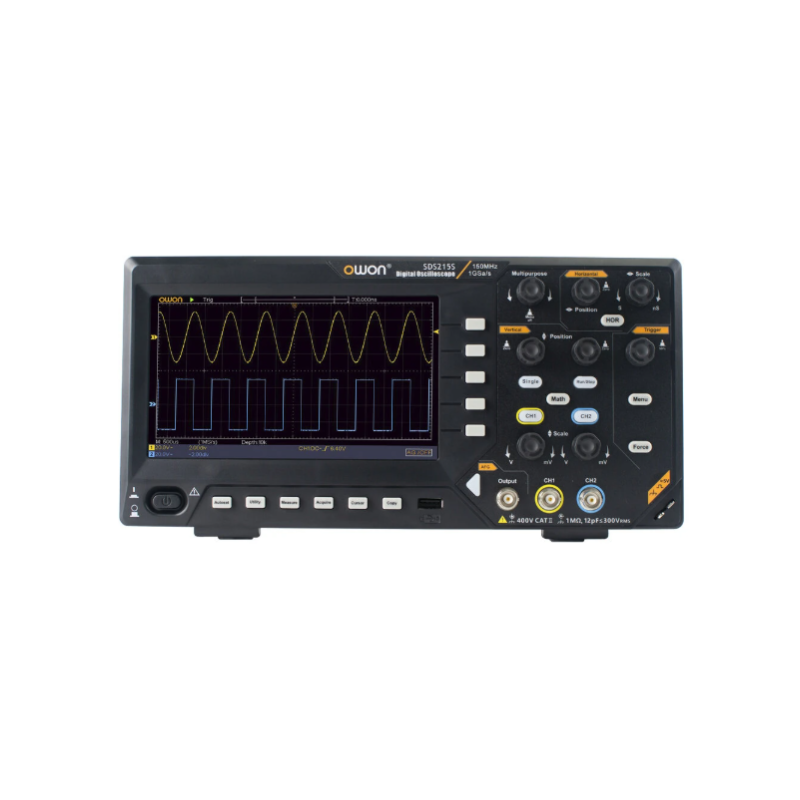

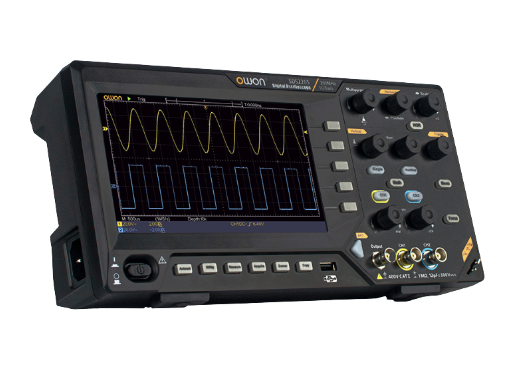

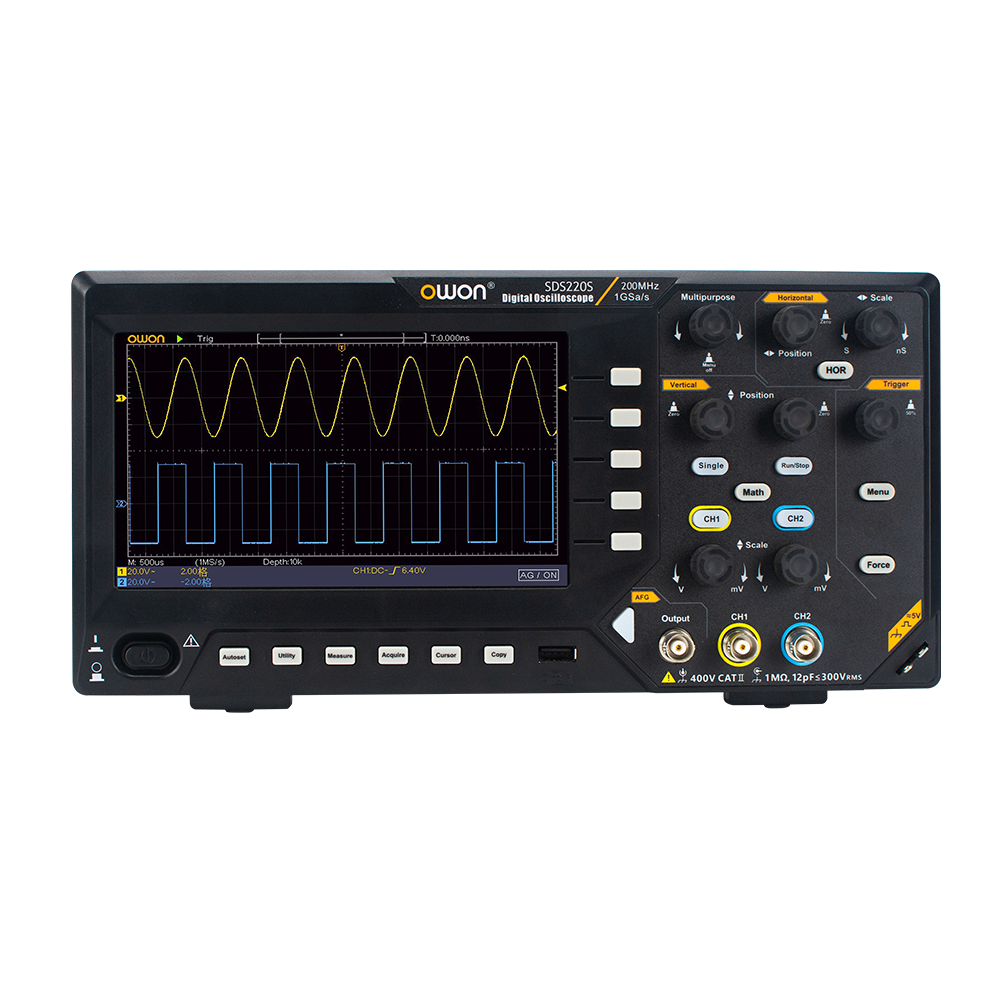

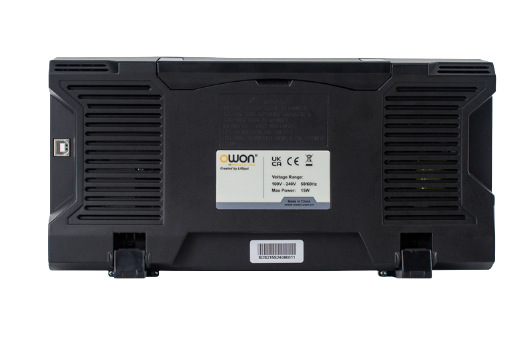

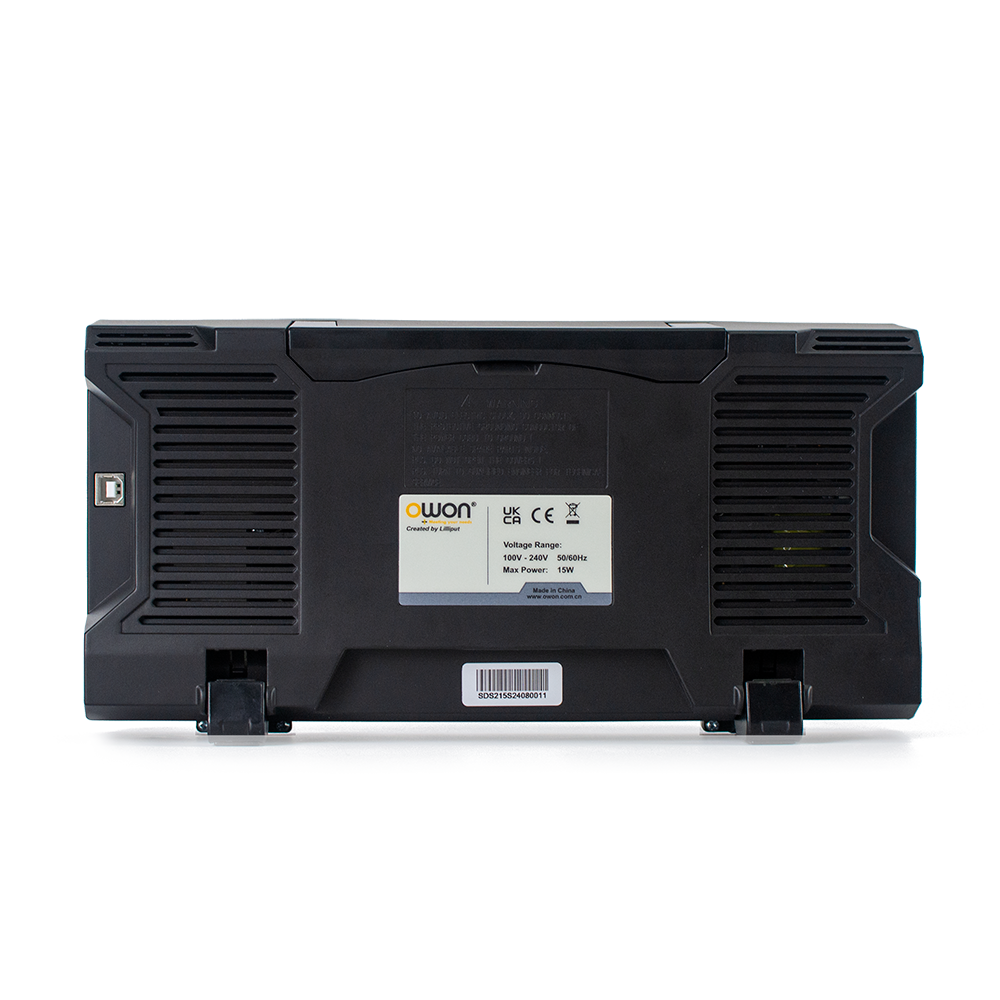

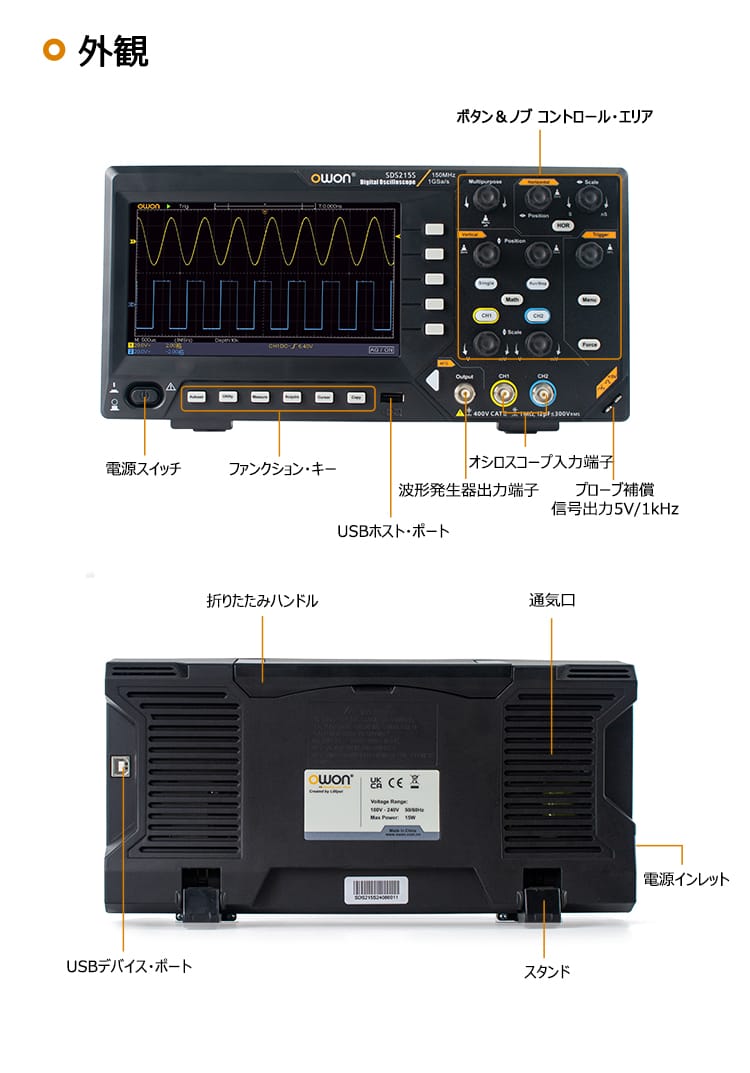

OWON SDS200シリーズ オシロスコープ 150MHz、2ch
+ 2チャンネル・オシロスコープ+25MHz任意波形発生器（SDS210S,215S,220S） + 周波数帯域：100MHZ、150MHz、200MHz + 最高サンプルレート：1GS/s （2チャンネル使用時） + 20Mポイント レコード長 + 30種の波形パラメータ自動測定 + 6桁高精度周波数カウンタ + FFT解析 + USBデバイス＆ホスト・ポート、SCPIコマンドをサポート + 7インチTFT LCDディスプレイ
- 型番
- SDS215
- メーカー
- OWON
- シリーズ
- SDS200シリーズ
- カテゴリ
- ベンチトップ・オシロスコープ

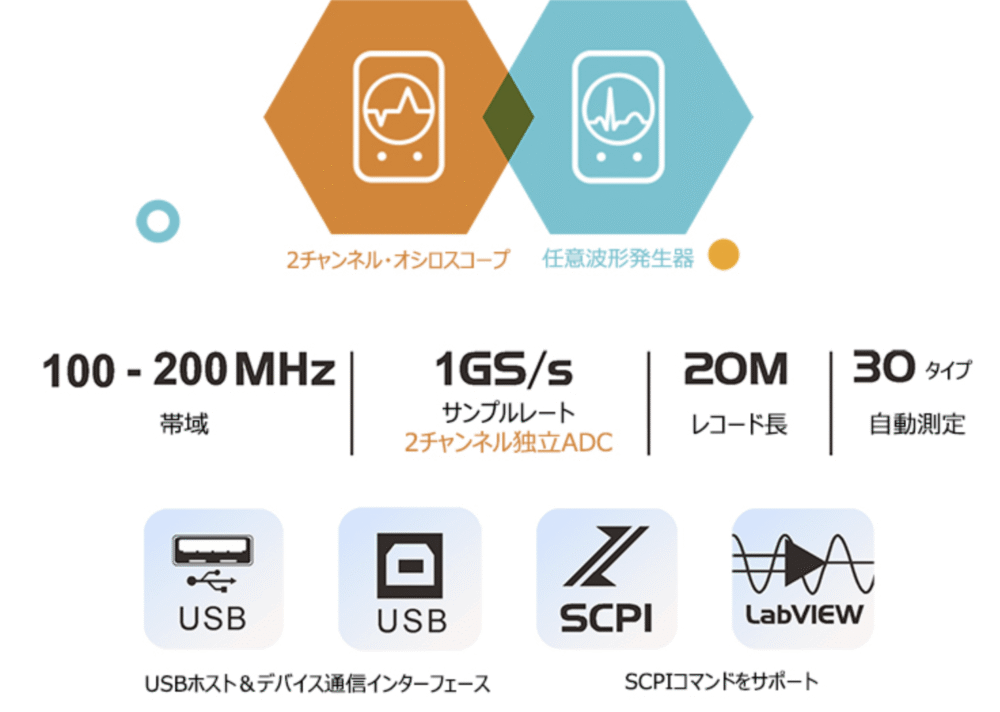

製品概要
・2チャンネル・オシロスコープ+25MHz任意波形発生器（SDS210S,215S,220S）
・周波数帯域：100MHZ、150MHz、200MHz
・最高サンプルレート：1GS/s （2チャンネル使用時）
・20Mポイント レコード長
・30種の波形パラメータ自動測定
・6桁高精度周波数カウンタ
・FFT解析
・USBデバイス＆ホスト・ポート、SCPIコマンドをサポート

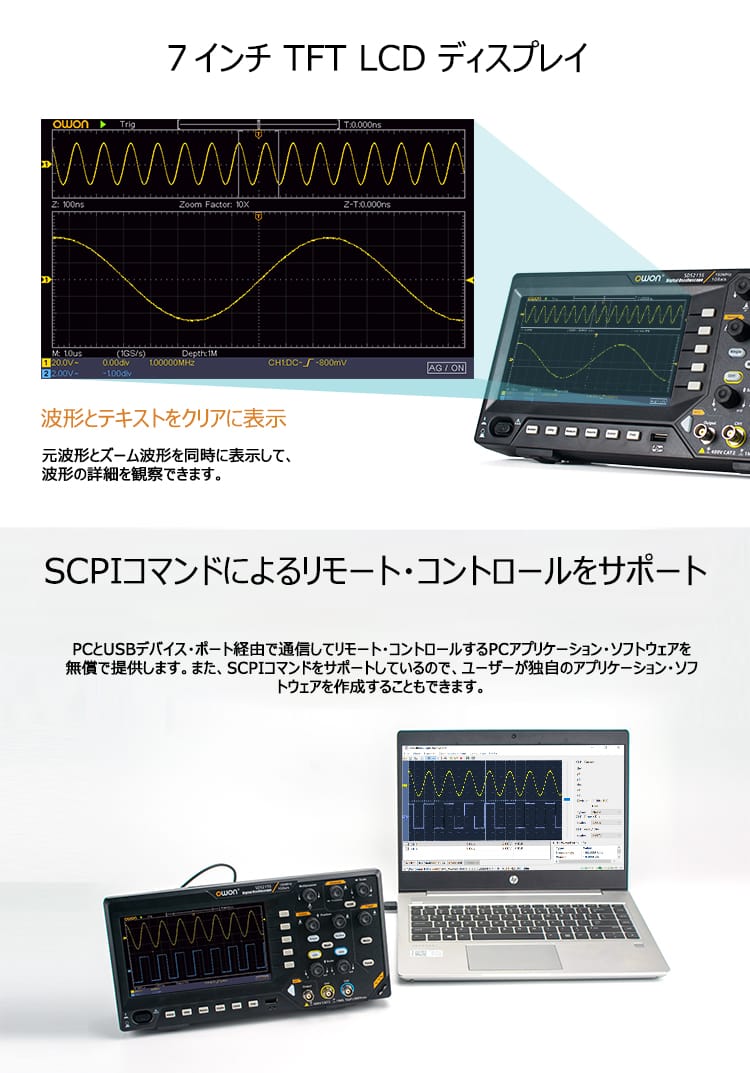

・7インチTFT LCDディスプレイ

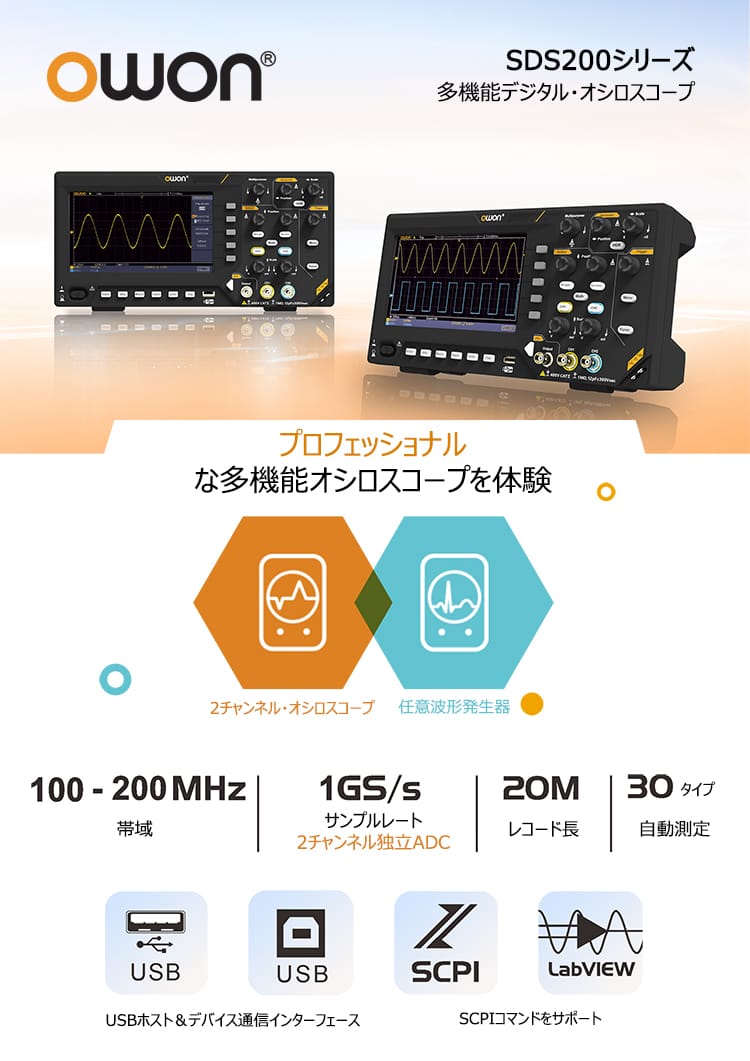

■多機能デジタル・オシロスコープ
・2チャンネル・オシロスコープ+25MHz任意波形発生器（SDS210S,215S,220S）
・周波数帯域：100MHZ、150MHz、200MHz
・最高サンプルレート：1GS/s （2チャンネル使用時）

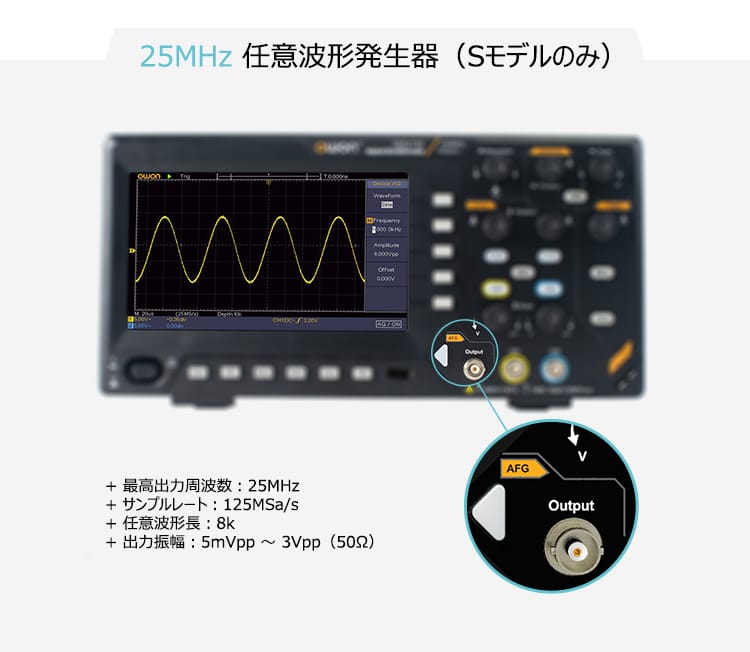

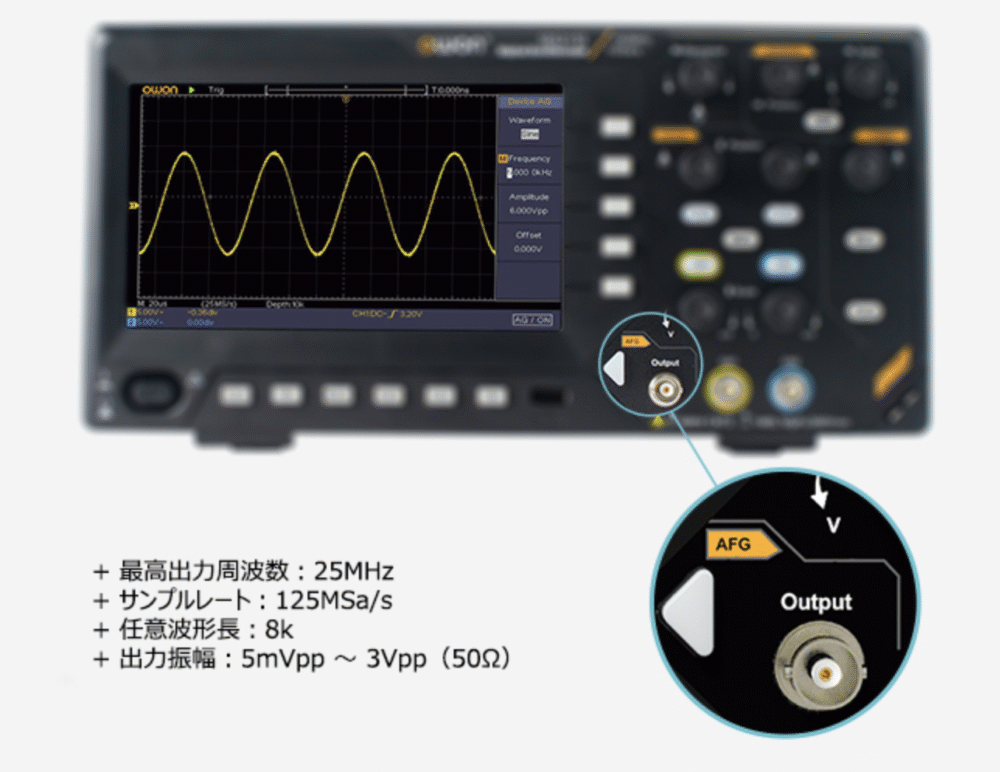

■25MHz 任意波形発生器（Sモデルのみ）
・最高出力周波数：25MHz
・サンプルレート：125MSa/s
・任意波形長：8k
・出力振幅：5mVpp ～ 3Vpp（50Ω）

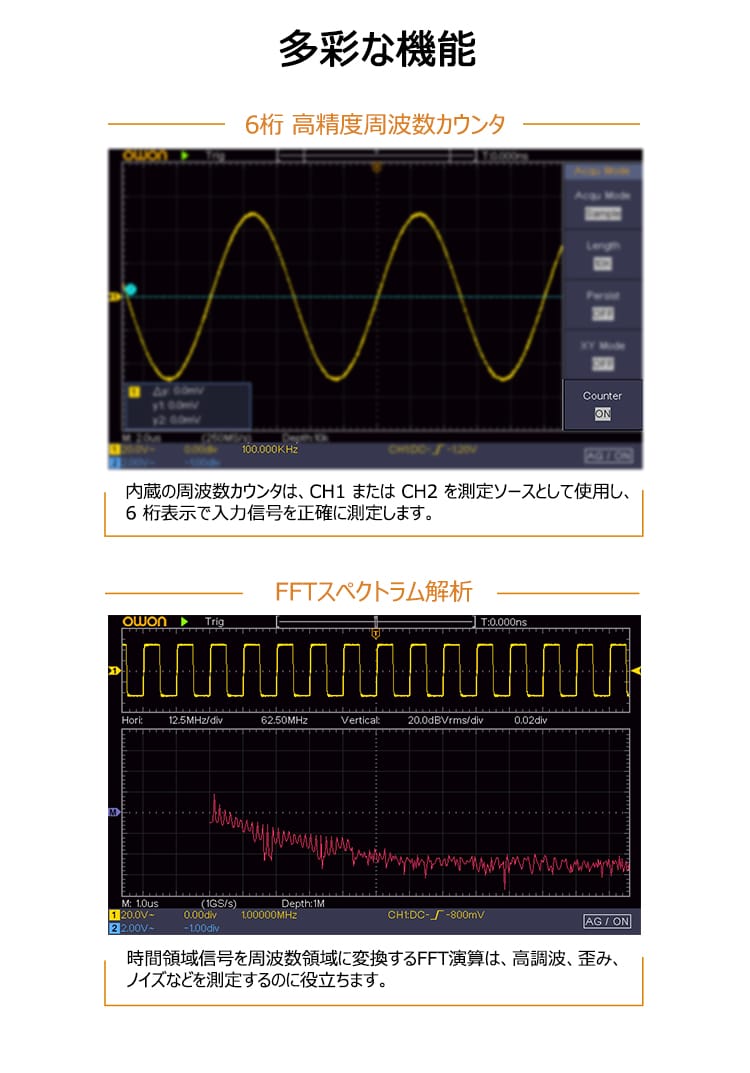

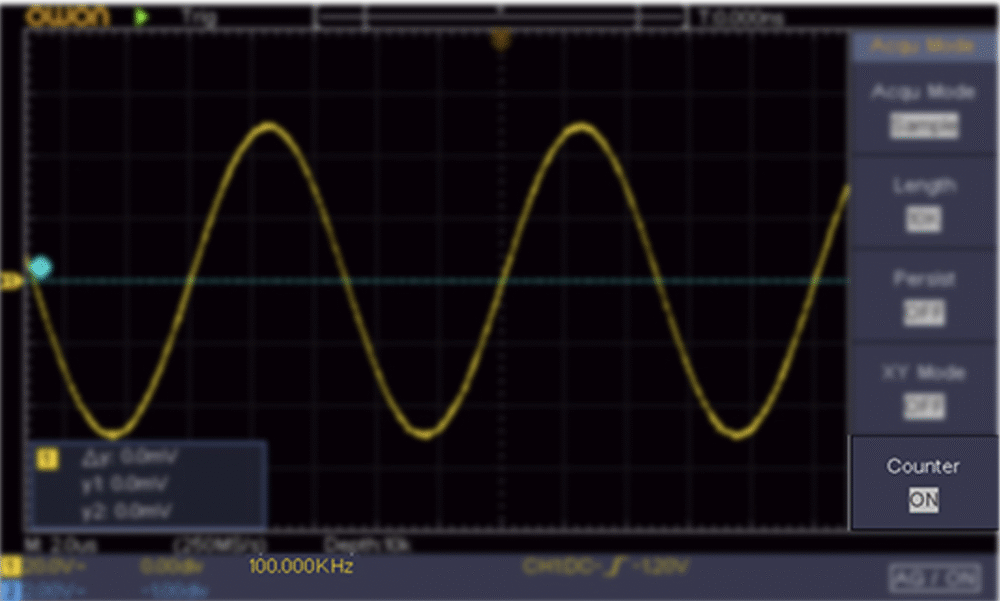

■6桁 高精度周波数カウンタ
・内蔵の周波数カウンタは、CH1 または CH2 を測定ソースとして使用し、
6桁表示で入力信号を正確に測定します。

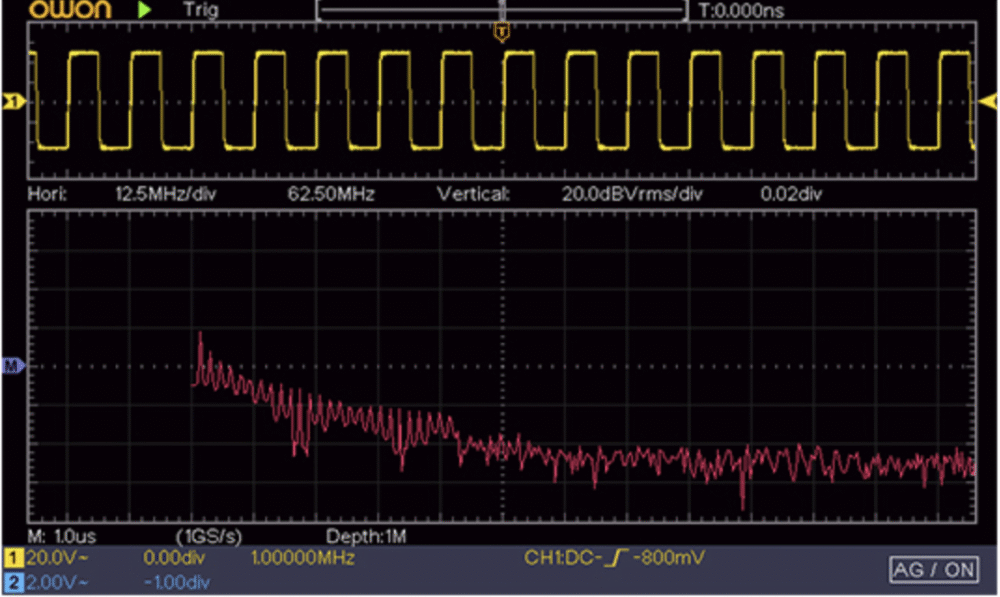

■FFTスペクトラム解析
時間領域信号を周波数領域に変換するFFT演算は、高調波、歪み、ノイズなどを測定するのに役立ちます。

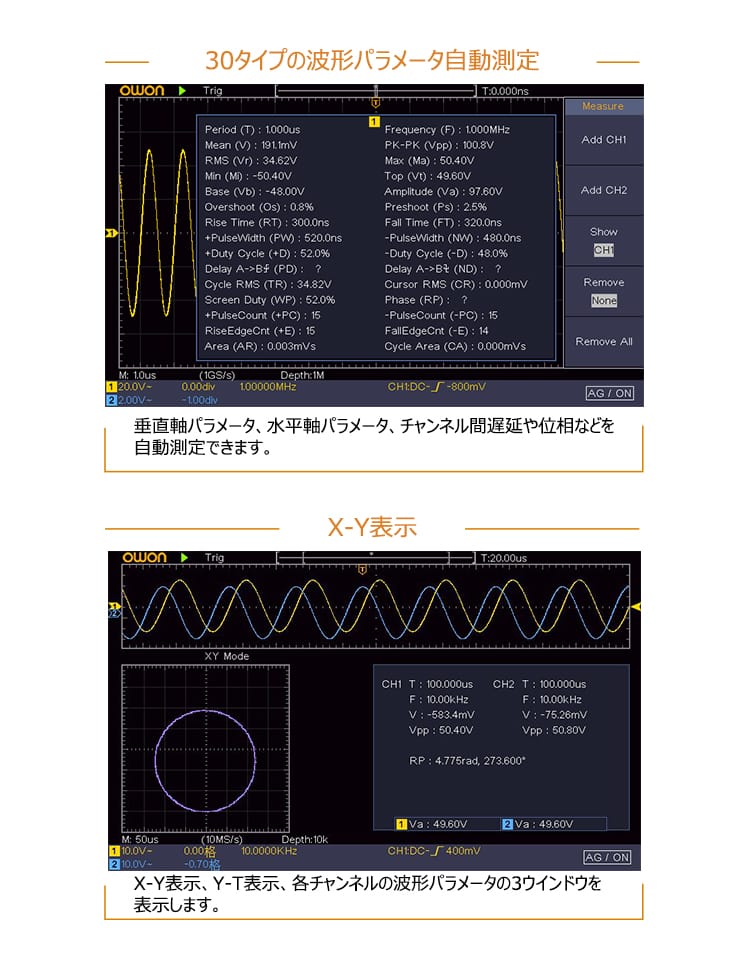

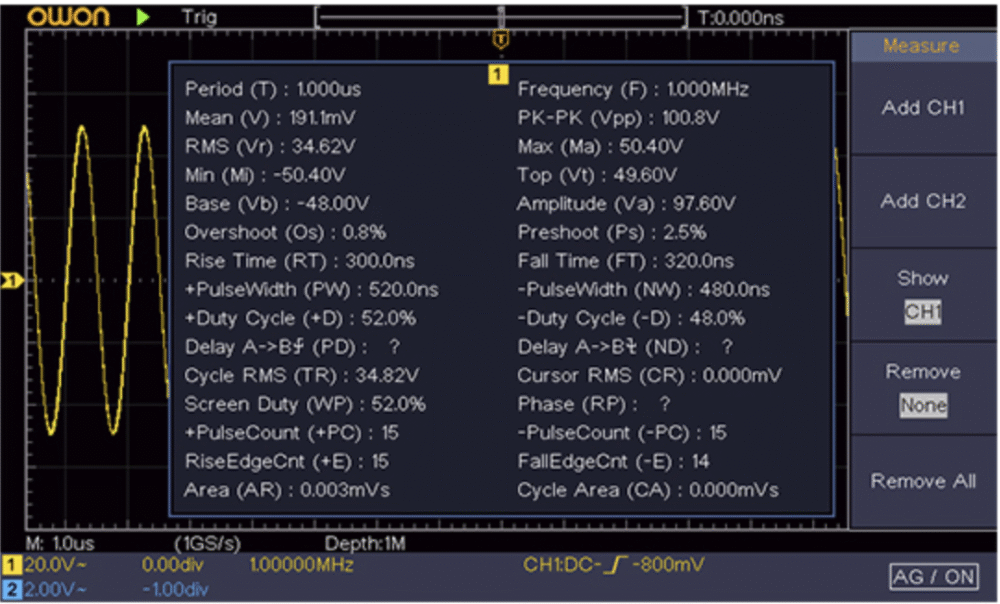

■30タイプの波形パラメータ自動測定
垂直軸パラメータ、水平軸パラメータ、チャンネル間遅延や位相などを自動測定できます。

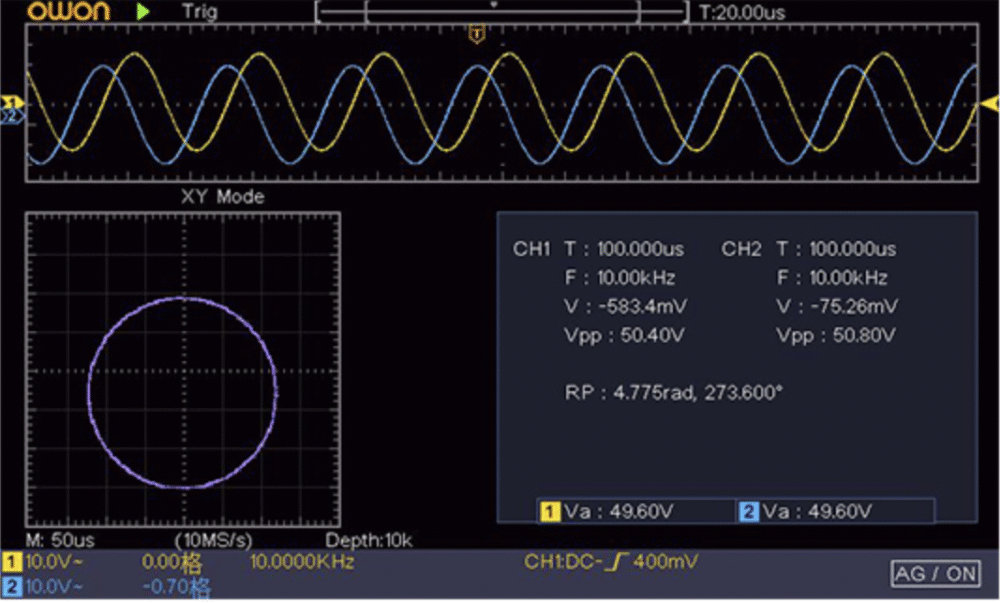

■X-Y表示
X-Y表示、Y-T表示、各チャンネルの波形パラメータの3ウィンドウを表示します。

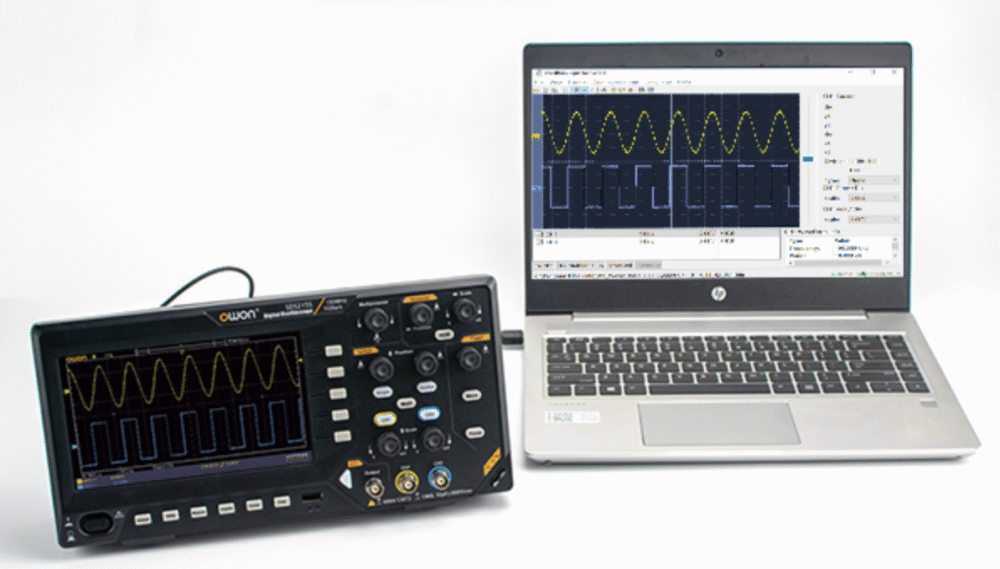

■SCPIコマンドによるリモート・コントロールをサポート
PCとUSBデバイス・ポート経由で通信してリモート・コントロールするPCアプリケーション・ソフトウェアを無償で提供します。また、SCPIコマンドをサポートしているので、ユーザーが独自のアプリケーション・ソフトウェアを作成することもできます。

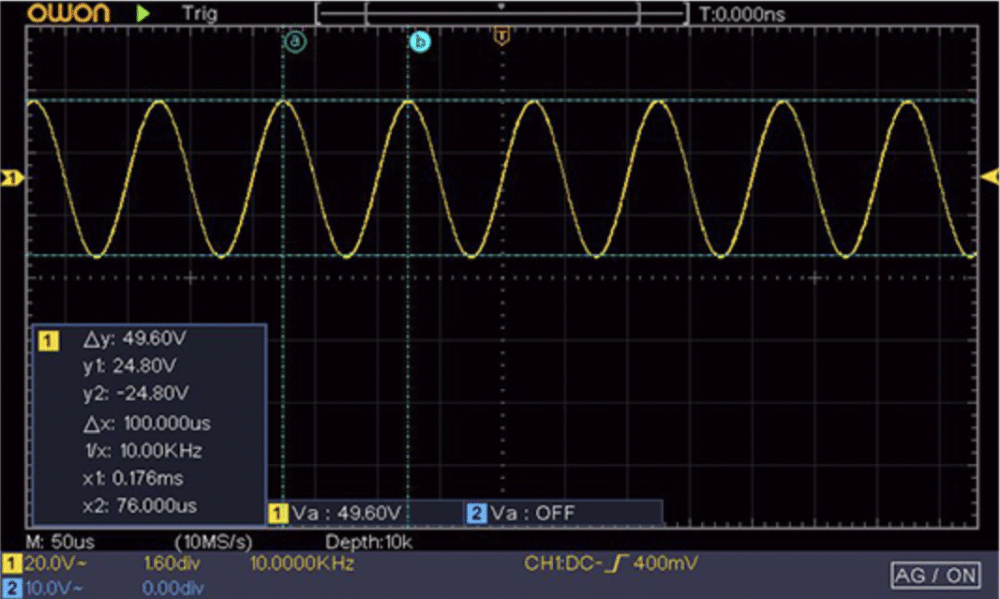

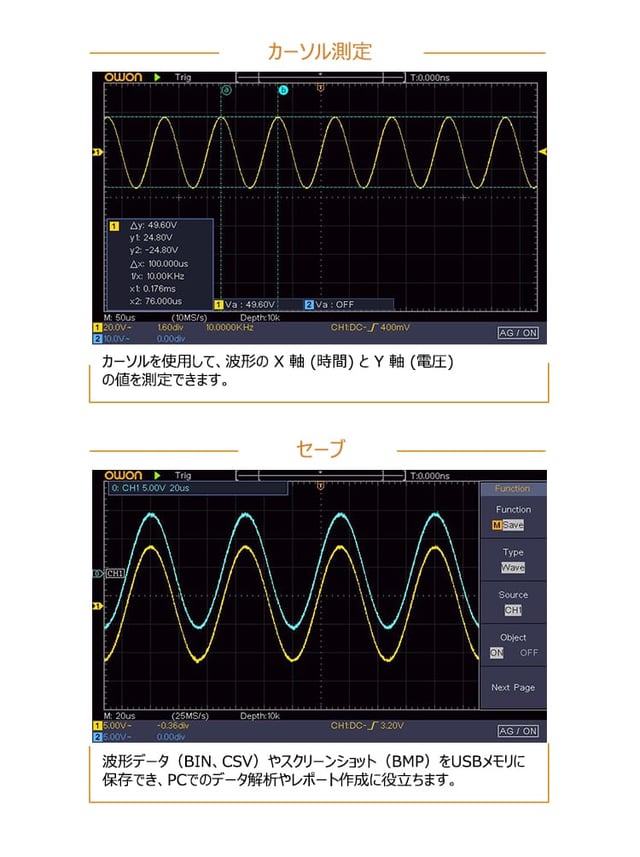

■カーソル測定
・
カーソルを使用して、波形のX軸（時間）とY軸（電圧）の値を測定できます。

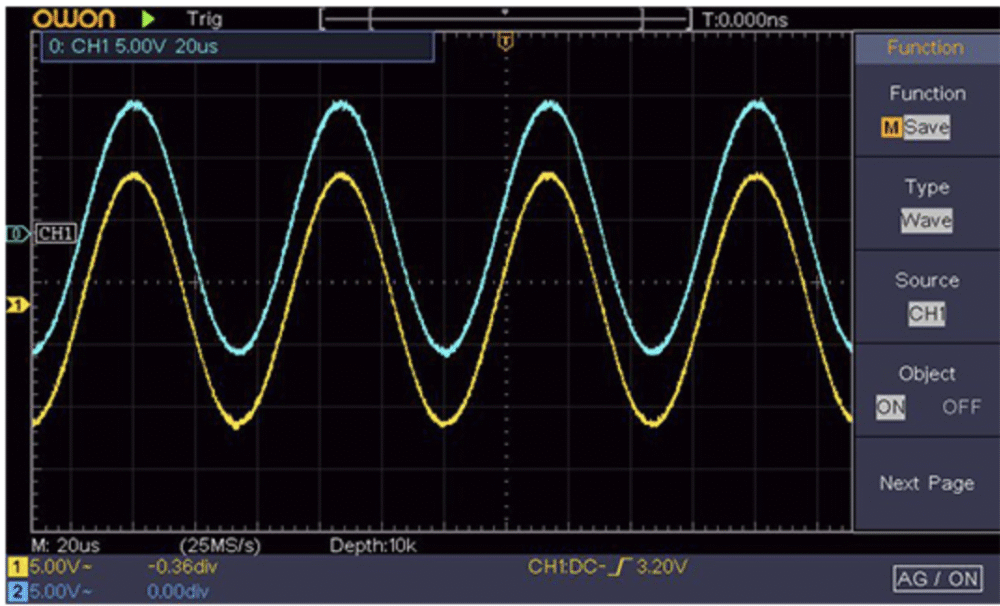

■セーブ
波形データ（BIN、CSV）やスクリーンショット（BMP）をUSBメモリに保存でき、PCでのデータ解析やレポート作成に役立ちます。
規格表
| 型番 | SDS210 | SDS210S | SDS215 | SDS215S | SDS220 | SDS220S |
|---|---|---|---|---|---|---|
| ディスプレイ | — | 7 inch（800*480）LCD | — | 7 inch（800*480）LCD | — | 7 inch（800*480）LCD |
| インターフェース | USB Host and Device | |||||
| チャンネル数 | 2 | |||||
| 波形発生器仕様（Sモデルのみ） | — | 1 | — | 1 | — | 1 |
| サンプルレート（最大） | 1GS/s | |||||
| 重量 | ≈ 1.1kg | |||||
| トリガタイプ | Edge, Video | |||||
| 入力インピーダンス | 1MΩ±2%，in parallel with 20 pF±5 pF | |||||
| 自動測定 | Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, and Cycle Area. | |||||
| 垂直軸スケール | 2 mV/div～10 V/div | |||||
| 垂直分解能 | — | 14 bit | — | 14 bit | — | 14 bit |
| 入力カップリング | DC, AC , Ground | |||||
| 波形演算 | ＋, －, ×, ÷, FFT | |||||
| アクイジション・モード | Normal, Peak detect, Averaging | |||||
| 周波数カウンタ | available | |||||
| プローブ減衰比 | 1X，10X，100X，1000X | |||||
| 波形保存 | 16 waveforms | |||||
| 波形長 | — | 8k | — | 8k | — | 8k |
| 最大レコード長 | 20M | |||||
| 周波数帯域 | 100MHz | 150MHz | 200MHz | |||
| 水平軸スケール (s/div) | 2 ns/div – 1000 s/div, step by 1 – 2 - 5 | |||||
| サンプルレート | — | 125MSa/s | — | 125MSa/s | — | 125MSa/s |
| 出力インピーダンス | — | 50 Ω | — | 50 Ω | — | 50 Ω |
| 標準波形 | — | Sine wave, square wave, ramp wave, pulse wave | — | Sine wave, square wave, ramp wave, pulse wave | — | Sine wave, square wave, ramp wave, pulse wave |
| ビルトイン波形 | — | Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds | — | Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds | — | Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds |
| 最高出力周波数 | — | 25MHz | — | 25MHz | — | 25MHz |
| ビルトイン波形周波数 | — | 0.1Hz～5MHz | — | 0.1Hz～5MHz | — | 0.1Hz～5MHz |
| そのほか | ||||||
| 寸法 (L x H x D) | 301mm × 152mm × 70 mm | |||||
| 波形発生器仕様（Sモデルのみ） | ||||||
| DCオフセット範囲 | — | ±(3V) (high resistance) | — | ±(3V) (high resistance) | — | ±(3V) (high resistance) |
| 振幅 (50Ω) | — | 0.005Vpp ～ 3Vpp | — | 0.005Vpp ～ 3Vpp | — | 0.005Vpp ～ 3Vpp |
付属品・オプション
標準付属品 | 数量 |
|---|---|
USBケーブル | 1 |
パッシブプローブ | 1/チャンネル |
電源コード | 1 |
クイックガイド | 1 |
オプションアクセサリ | 概容 |
|---|---|
BNC to Alligator Clip | BNCーワニ口ケーブル |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。QSDS1000とは何が違うの？
Aメモリ長が20Mになった、シングルトリガが使いやすくなった、信号発生器付きも選べる、などです。
Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qファイル保存したときにタイムスタンプが正しくない。
Aカレンダー（リアルタイムクロック）は搭載しておりません。
Q信号発生器オプションは後付けできますか？
A工場オプションなので、後付けできません。
