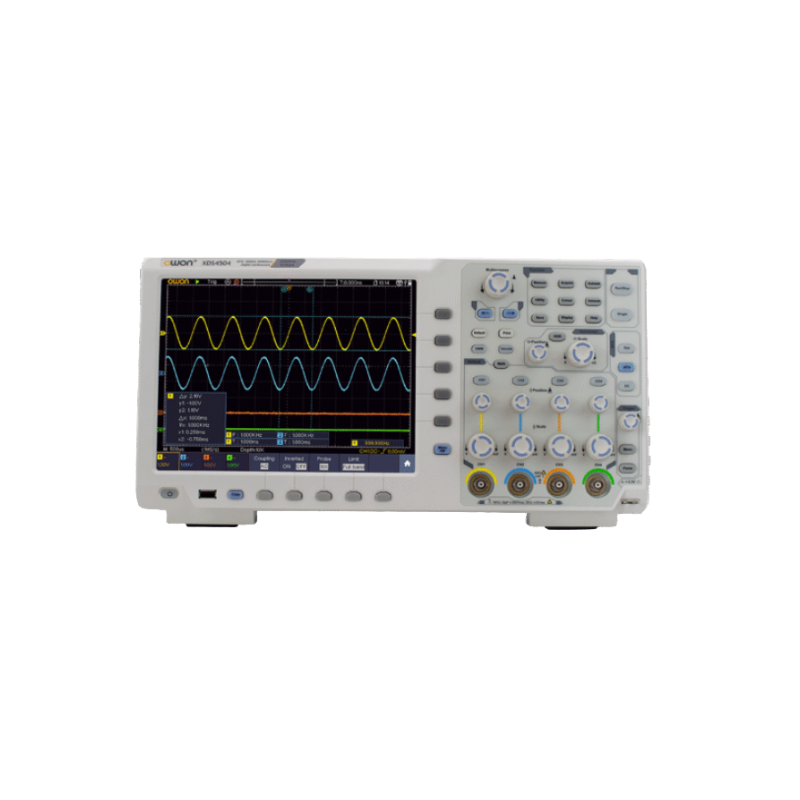

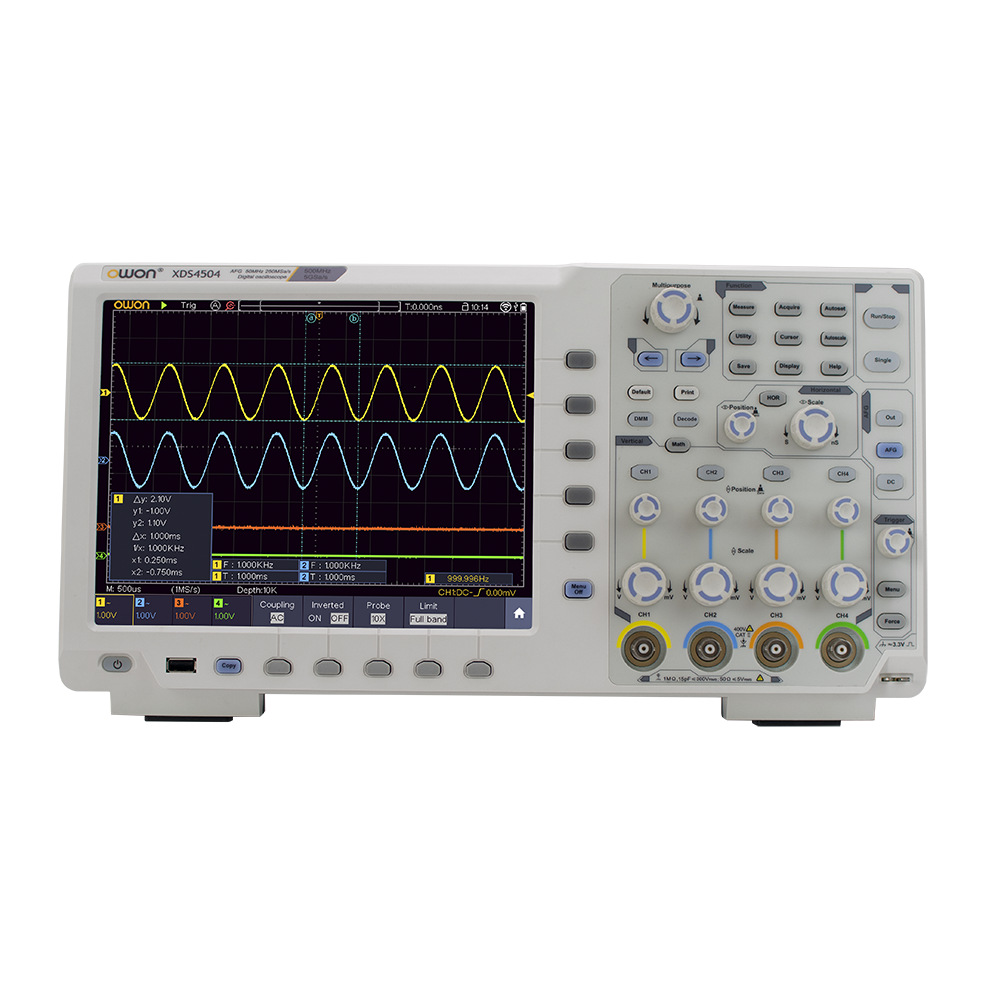

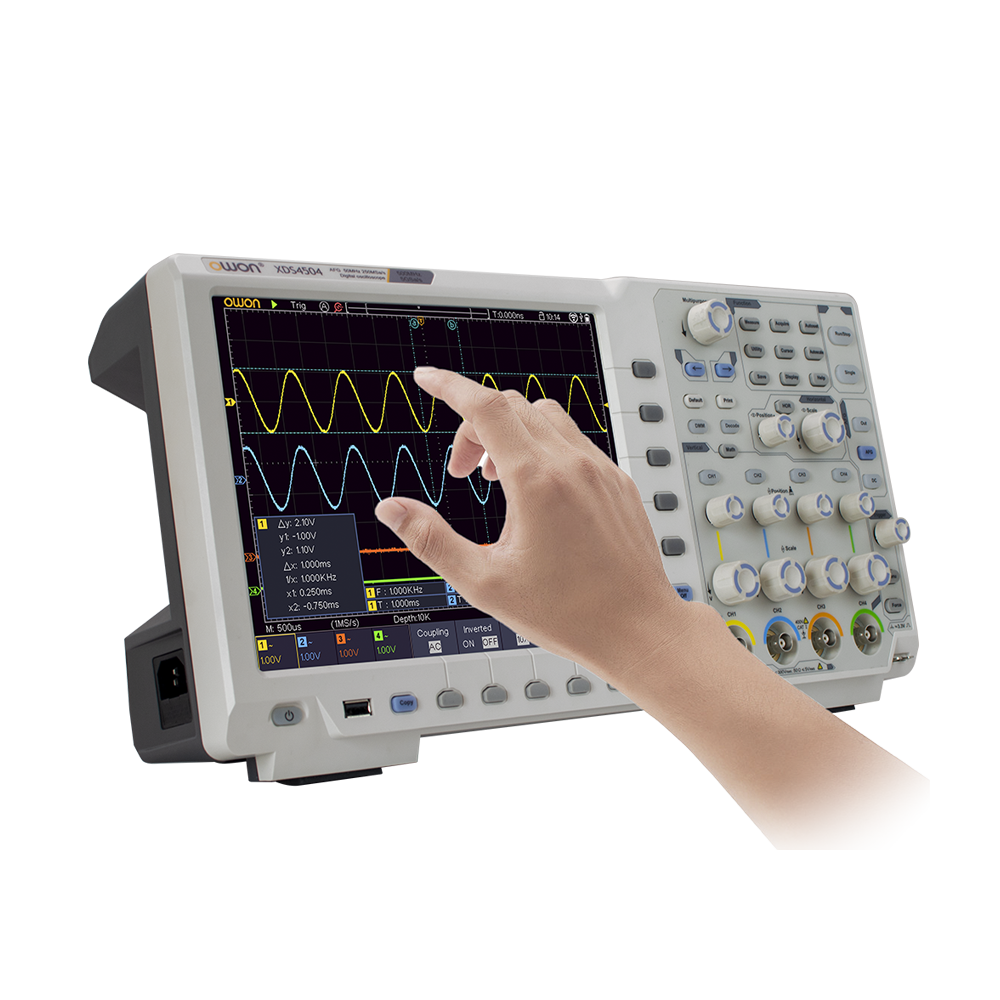

| ディスプレイ | 10.4インチ タッチ・スクリーンLCD |
|---|

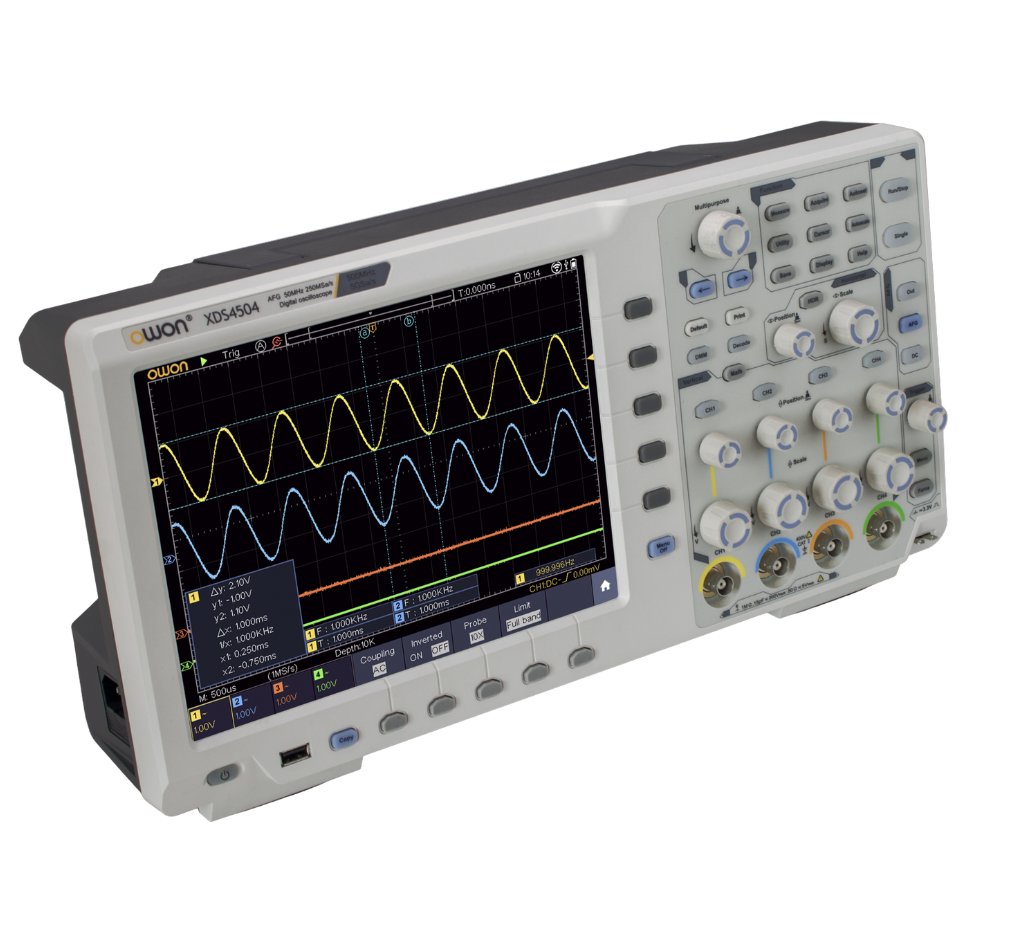

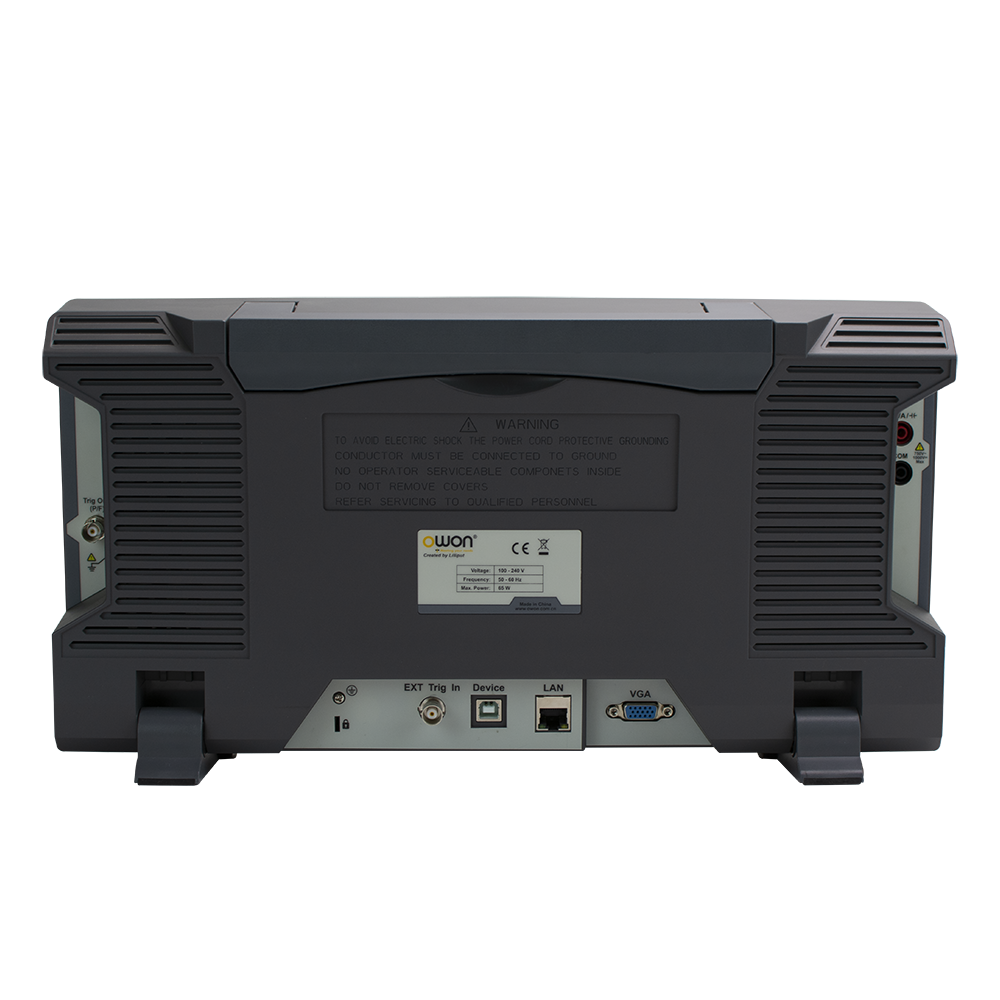

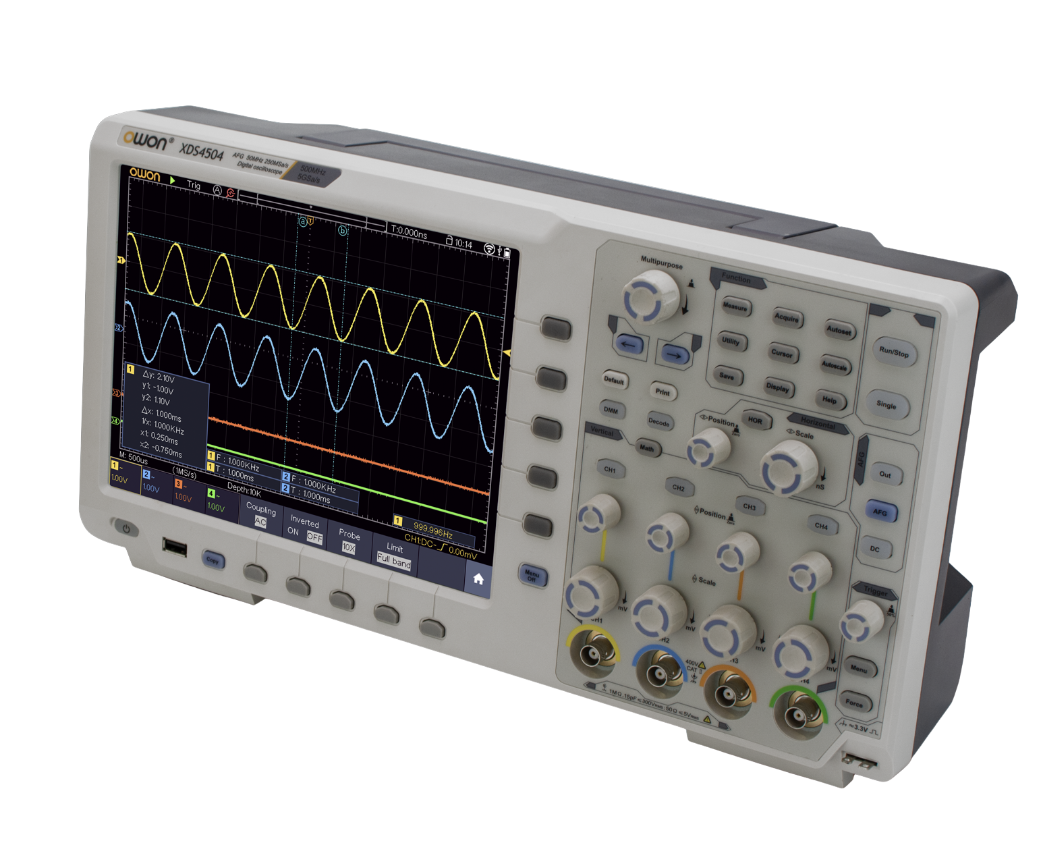

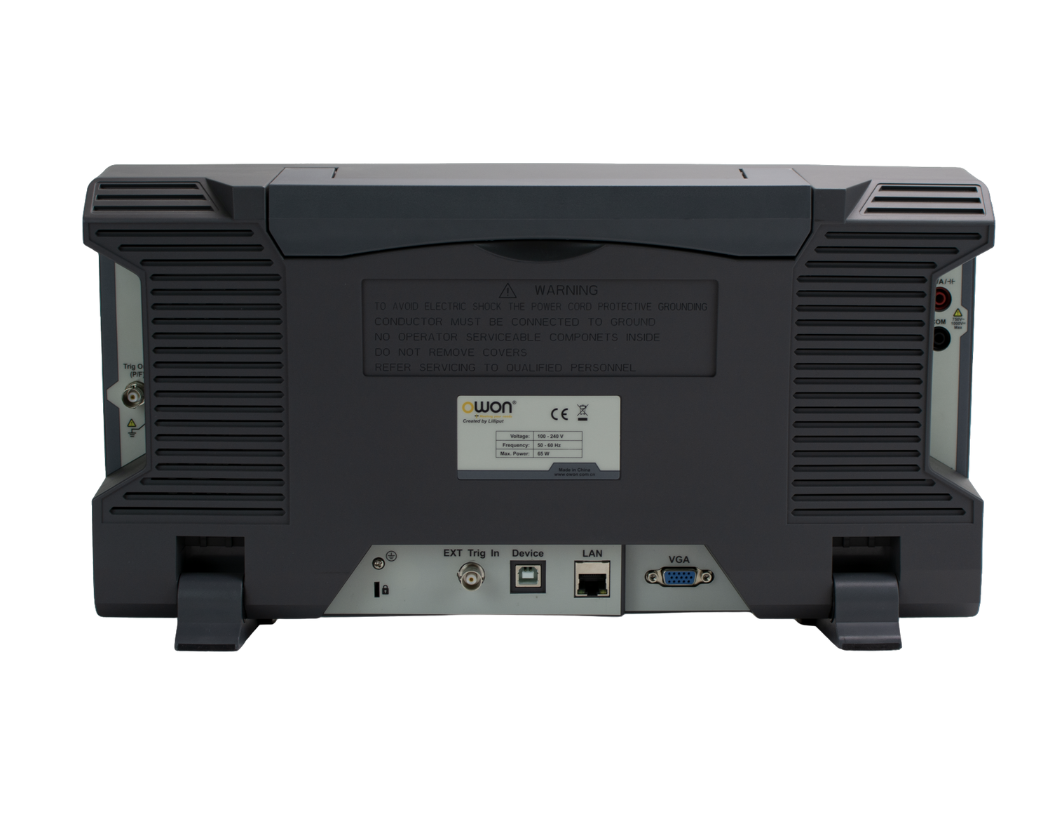

| インターフェース | USB Host, USB Device; Trig Out(Pass/Fail); LAN port; VGA port; EXT Trig In |
|---|
| チャンネル数 | 2 | 4 | 2 | 4 |
|---|
| 波形発生器 | 1 |
|---|
| 寸法 | 422 mm (W)×226 mm (H)×135 mm (D) |
|---|
| 重量 | 約 5kg （アクセサリーを除く本体のみ） |
|---|
| トリガタイプ | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN |
|---|
| 入力インピーダンス | 1MΩ±2% // 15pF±5pF, 50Ω ± 2% |
|---|
| 分解能 | |
|---|
| 波形発生器 | 14bits |
|---|
| マルチメーター（オプション） | 4½ 桁 |
|---|
| 水平軸スケール | 500ps/div - 1000s/div, step by 1 - 2 - 5 |
|---|
| 自動測定 | Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、Phase A→B, Phase A→B, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area. |
|---|
| 垂直軸スケール | |
|---|
| 1MΩ入力 | 1mV/div~ 10V/div |
|---|
| 50Ω入力 | 1mV/div ~ 1V/div |
|---|
| レコード長 | 400M |
|---|
| 垂直軸分解能 | 8bits |
|---|
| 入力カップリング | DC, AC, GND |
|---|
| 波形演算 | ＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function,
digital filter (low pass, high pass, band pass, band reject) |
|---|
| 波形更新レート | 最高 600,000波形/秒 |
|---|
| 波形保存 | 100波形 |
|---|
| オート・レンジ | ○ |
|---|
| デコード・タイプ（オプション） | RS232, I2C, SPI, CAN |
|---|
| 測定モード | 電圧, 電流, キャパシタンス, 抵抗, 周波数, デューティー比, 導通, ダイオード・テスト |
|---|
| 周波数帯域 | 350MHz | 500MHz |
|---|
| サンプルレート | 最高 5Gサンプル/秒 |
|---|
| 波形発生器 | 250Mサンプル/秒 |
|---|
| 最高出力周波数 | 50MHz |
|---|
| 任意波形長 | 16k |
|---|
| 振幅範囲 | |
|---|
| ≦50MHz | 2mVpp - 5Vpp |
|---|
| ≦25MHz | 2mVpp - 20Vpp |
|---|
