| ディスプレイ | 10.4インチ マルチタッチ・スクリーン、マウス・キーボード対応 |
|---|
| 通信インターフェース | LAN、USBデバイス、USBホスト |
|---|
| ダイナミックレンジ | 60 dB |
|---|
| 検波器 | ポジティブ・ピーク、RMS平均、準尖頭値 |
|---|
| 表示モード | 反射係数／透過係数、リターンロス／挿入損失、位相、群遅延、対数振幅、障害位置、リニア振幅、実部、虚部、VSWR、スミスチャート、ポーラー表示 |
|---|
| VNA周波数範囲 | 100 kHz〜3.6 GHz | 100 kHz〜6 GHz | 100 kHz〜8 GHz | — |
|---|
| 分解能帯域幅（RBW） | 1Hz ~ 5MHz |
|---|
| EMI測定 | 200種類以上の標準テンプレートを内蔵、カスタム・テンプレートにも対応 |
|---|
| 変調解析 | AM，FM，PM |
|---|
| スペクトラム解析周波数範囲 | 9 kHz~3.6 GHz | 9 kHz~6.0GHz | 9 kHz~8.0GHz | 9 kHz~14.0 GHz | 9 kHz~20.0 GHz |
|---|
| ケーブル＆アンテナ・テスト周波数範囲 | 100kHz~3.6GHz | 100kHz~6.0GHz | 100kHz~8.0GHz | — |
|---|
| トラッキング・ジェネレータ | 100kHz~3.6GHz | 100kHz~6.0GHz | 100kHz~8.0GHz | — |
|---|
| 表示平均ノイズレベル | -165 dBm/Hz |
|---|
| SSB 位相ノイズ | <-106 dBc/Hz | <-100 dBc/Hz |
|---|
| 3次インターセプト (TOI) | +14 dbm |
|---|
| 周波数スパン範囲 | 0Hz、100Hz～本体の最大周波数 |
|---|
| 周波数スパン確度 | ± スパン /（スイープ・ポイント数 - 1） |
|---|
| マーカー周波数分解能 | スパン /（表示ポイント数 - 1） |
|---|
| マーカー周波数確度 | ±[マーカー読み値 × 基準周波数確度 + 1% × スパン + 0.5 × マーカー周波数分解能 + 1Hz] |
|---|
| マーカー機能 | ノイズ・マーカー、N dB 帯域幅、周波数カウンタ |
|---|
| 振幅確度 | < 0.7 dB |
|---|
| リアルタイム解析帯域幅 | 100MHz |
|---|
| 100% POI 時間 | 6.25μs |
|---|
| リアルタイム・スペクトラム表示 | 確率密度スペクトラム、ウォーターフォール、3Dスペクトラム、パワー対時間 |
|---|
| VNA 測定パラメータ | S11, S21 | 非対応 |
|---|
| ネットワーク解析ダイナミックレンジ | 90 dB |
|---|
| 拡張測定パラメータ | CHP、ACPR、OBW、CNR、高調波、モニター、CCDF、SEM、TOI |
|---|
| EMI フィルタ (-6 dB) | 200 Hz，9 kHz，120 kHz，1 MHz |
|---|
| リモート制御インターフェース | USB-TMC / VXI-11 / Socket による SCPI / LabVIEW / IVI |
|---|
| コンパチブル・ソフトウェア | NI-MAX、Webブラウザ、Spectrum Vision ソフトウェア |
|---|

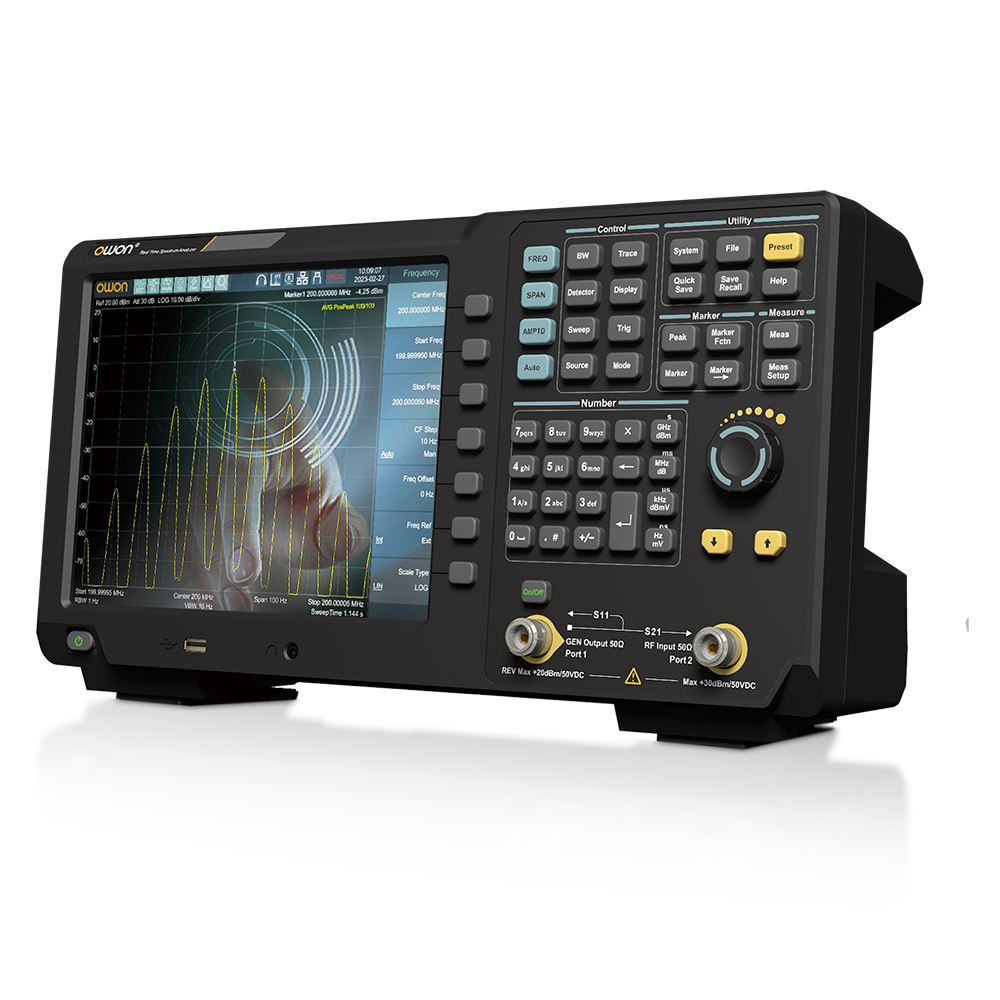

XSA3036-ROWON XSA3000-Rシリーズ リアルタイム・スペクトラムアナライザ 9kHz～3.6GHz997,700円
