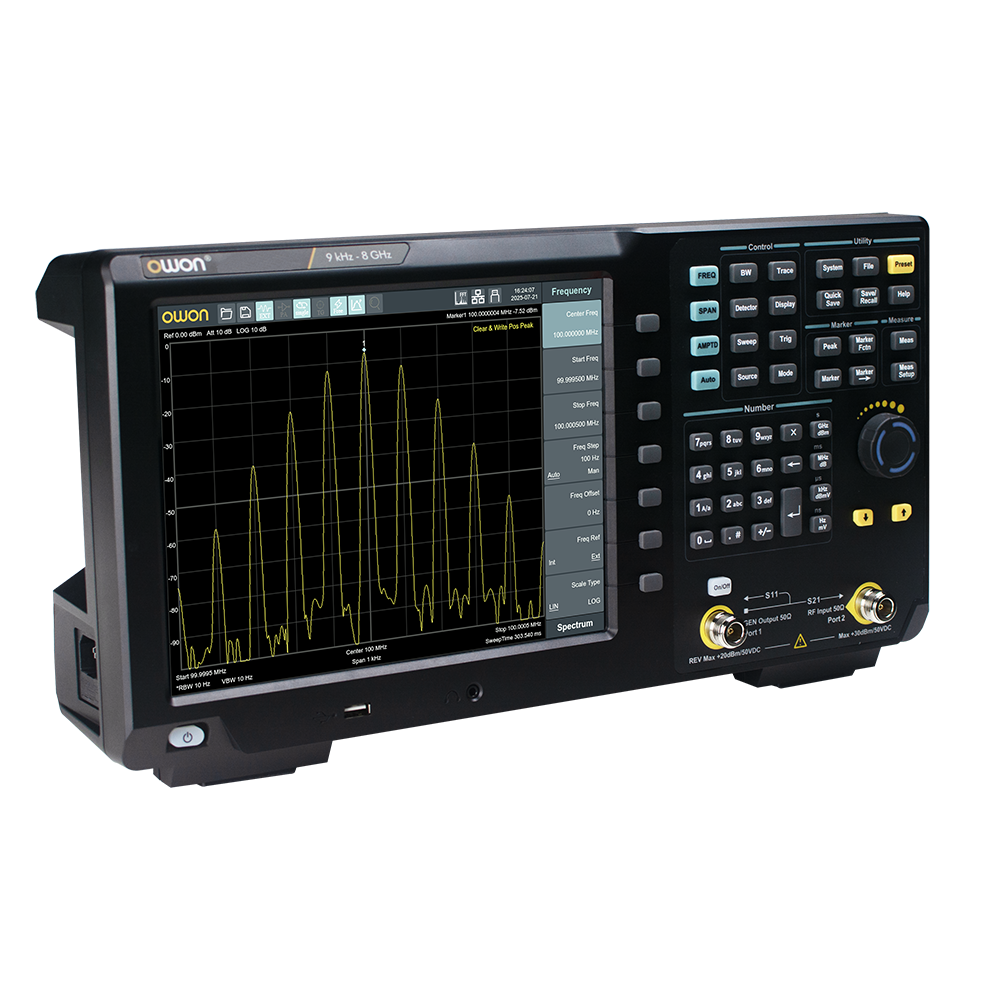

OWON XSA3000-Rシリーズリアルタイム・スペクトラムアナライザ 9kHz～3.6GHz

型番: XSA3036-R
メーカー: OWON
シリーズ: XSA3000-Rシリーズ
カテゴリ: リアルタイム・スペクトラムアナライザ

価格997,700円税込

メーカー保証本体3年・付属品1年
国内技術サポート

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

今すぐ電話する0120-620-115通話無料

特長

スペクトラム・アナライザ周波数範囲：9 kHz ～ 8 GHz + ベクトル・ネットワーク・アナライザ（VNA）周波数範囲：100 kHz ～ 8 GHz + 100% POI 6.25 µs、ダイナミックレンジ 60 dB + 表示平均ノイズレベル（DANL）：−165 dBm/Hz（代表値） + 位相ノイズ：−106 dBc/Hz（10 kHz オフセット、1 GHz、代表値） + 最小分解能帯域幅（RBW）：1 Hz + 総振幅確度：＜0.7 dB（代表値） + プリアンプおよびトラッキング・ジェネレータ標準搭載 + リアルタイム解析帯域幅 100 MHz（標準） + 距離測定（Distance to Fault）モード標準搭載 + 確率密度スペクトラム、タイムパワー、3D 表示など、複雑な過渡信号を多次元で観測可能な複数の表示モード + EMI 測定ソフトウェア（オプション） + 10.4 インチマルチタッチスクリーン、マウスおよびキーボード対応 + PC およびモバイル端末からの Web ブラウザによるリモート制御およびファイル操作に対応 + 通信インターフェース：LAN、USBデバイス、USBホスト

製品概要

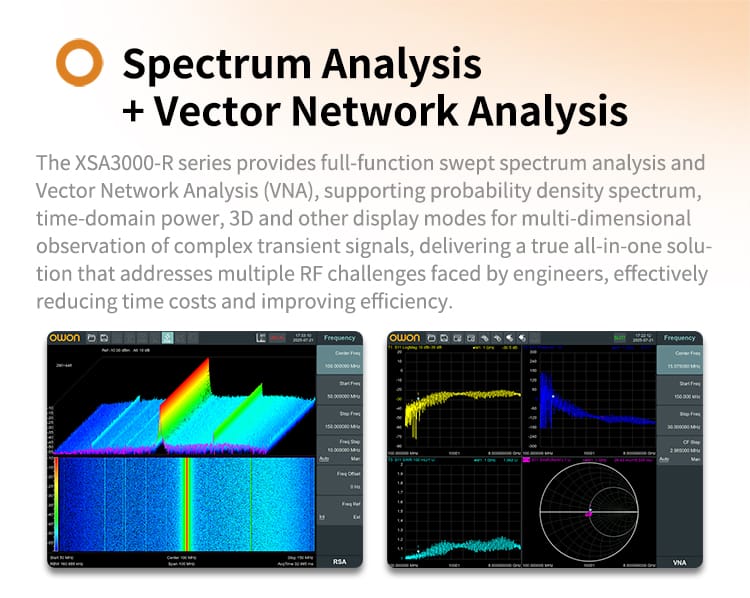

XSA3000-Rシリーズは、リアルタイム・スペクトラム解析とベクトル・ネットワーク解析を統合した装置で、
スペクトラム解析では 9 kHz～8 GHz、VNAでは 100 kHz～8 GHz をカバーし、研究開発から生産試験まで幅広いニーズに対応します。

スペクトラム解析において、XSA3000-Rは 6.25 µs の 100% 捕捉確率（POI）を実現し、最大 60 dB のスプリアスフリー・ダイナミックレンジを備えた優れたリアルタイム性能を発揮します。
表示平均雑音レベル（DANL）は −165 dBm/Hz 以下、位相雑音は −106 dBc/Hz（1 GHz、10 kHz オフセット）、最小分解能帯域幅（RBW）は 1 Hz です。
総振幅精度 0.7 dB により、過渡信号や微小信号の捕捉・解析において高い感度とダイナミック性能を確保します。

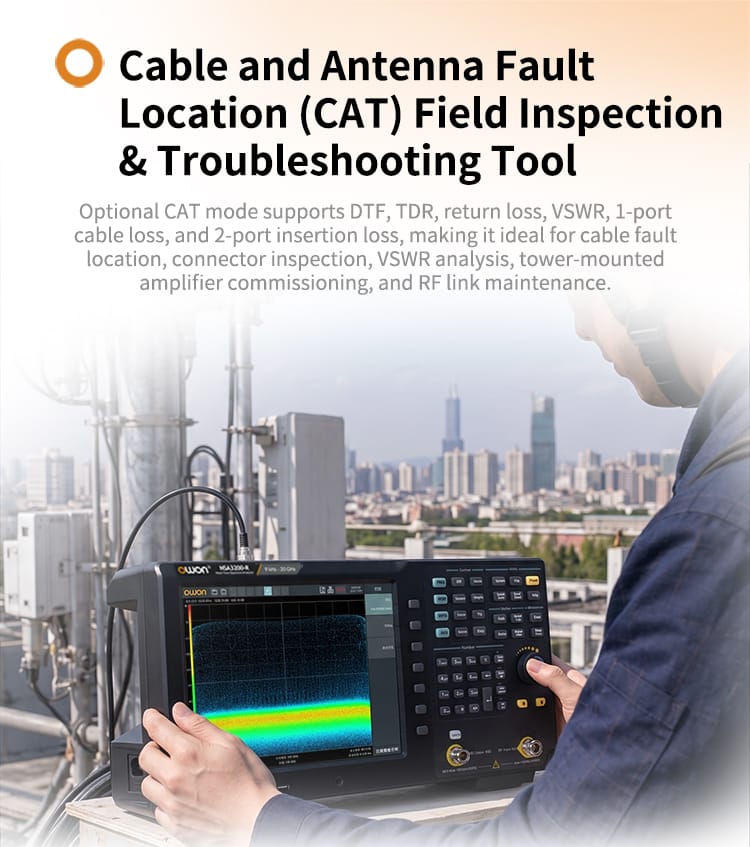

標準機能として、トラッキング・ジェネレータ、プリアンプ、DTF（障害位置測定）モードを搭載しています。

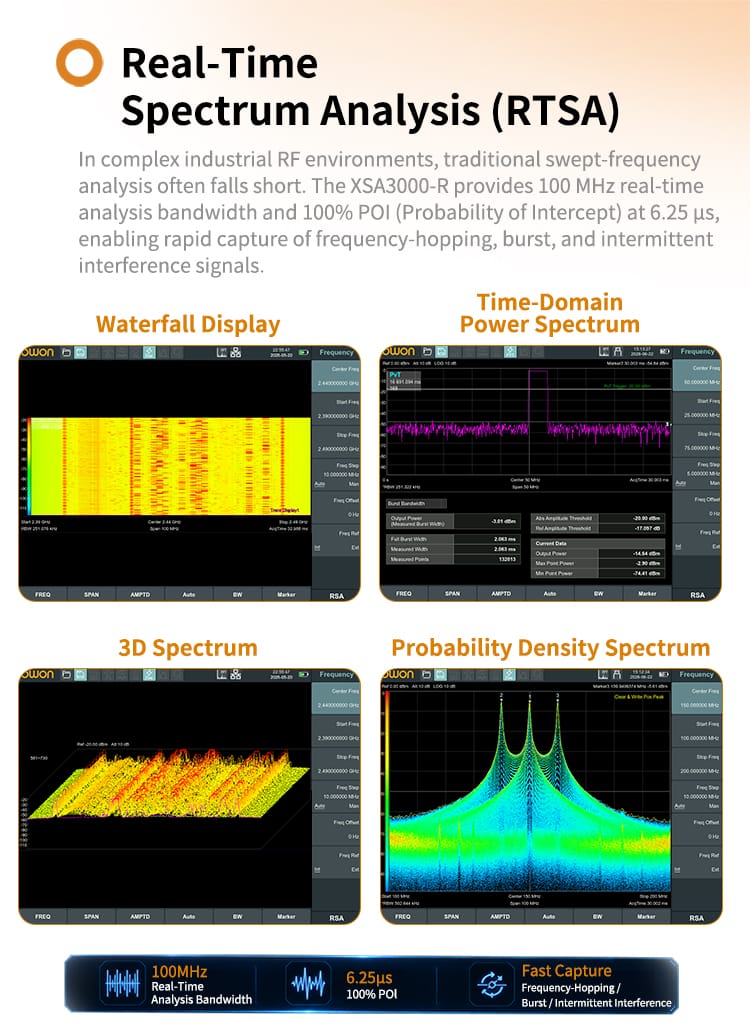

確率密度スペクトラム、タイムパワー、3D 表示などの複数の表示モードにより、信号を多次元的に観測できます。
リアルタイム帯域幅は 40 MHz（100 MHz オプション）で、EMI ソフトウェアもオプション対応です。

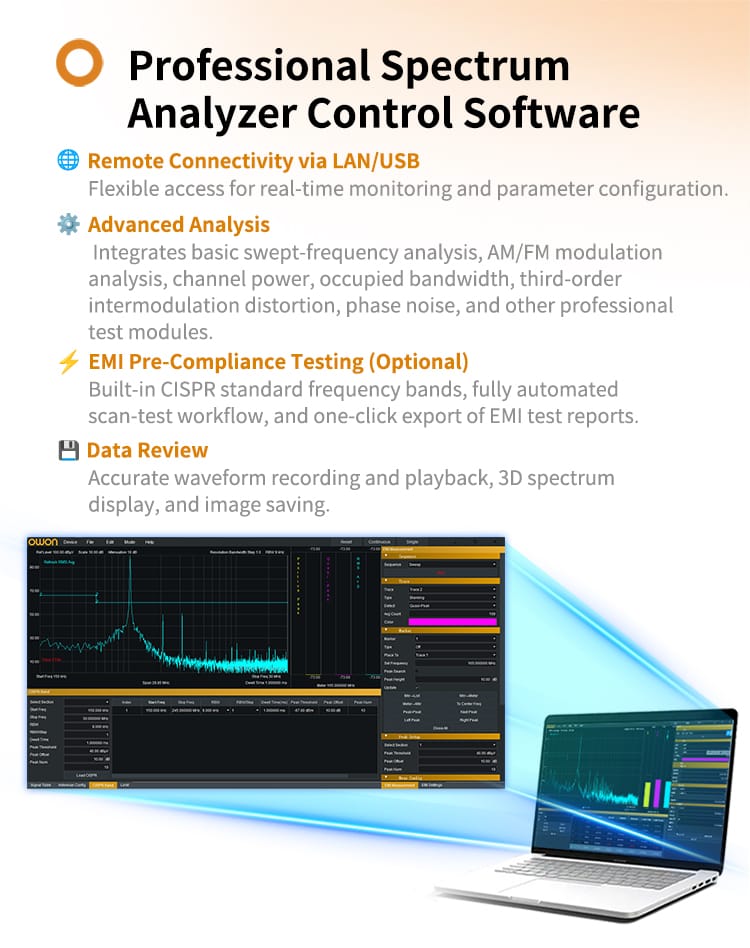

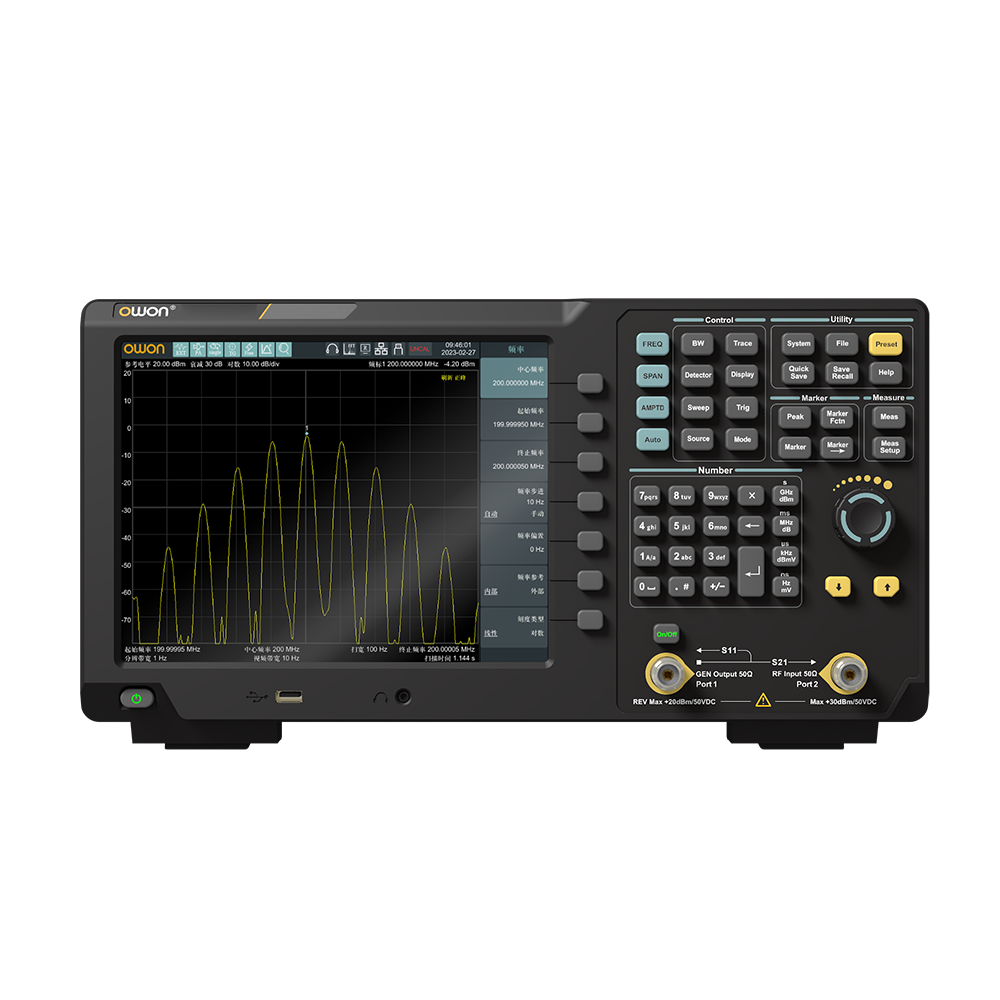

10.4 インチのマルチタッチ LCD はマウス／キーボード操作に対応し、PC やモバイル端末のブラウザからのリモート監視が可能です。

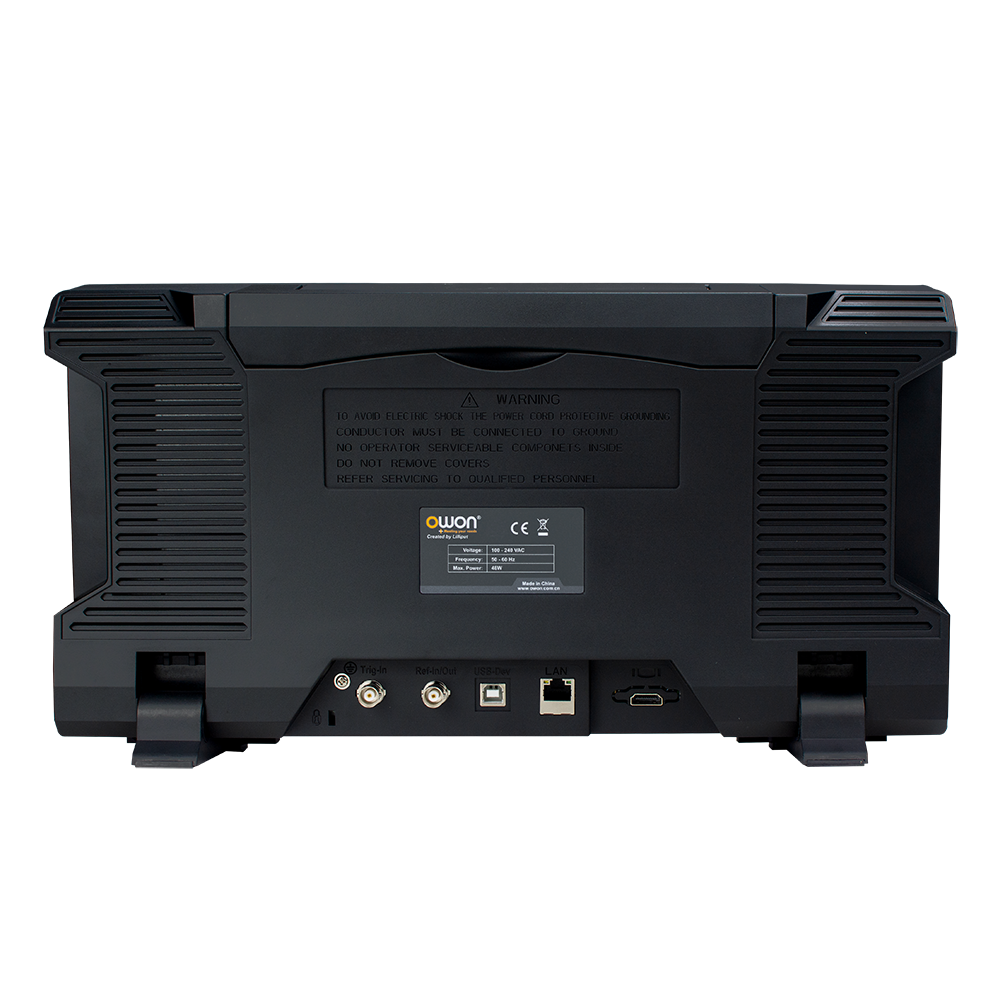

LAN、USBデバイス、USBホストの各インターフェースを備え、システム統合やデータ転送を容易にします。
高い性能と汎用性を兼ね備えた XSA3000-R は、研究、通信、製造、保守用途に最適な装置です。

規格表

型番	XSA3036-R	XSA3060-R	XSA3080-R	XSA3140-R	XSA3200-R
ディスプレイ	10.4インチマルチタッチ・スクリーン、マウス・キーボード対応
通信インターフェース	LAN、USBデバイス、USBホスト
ダイナミックレンジ	60 dB
検波器	ポジティブ・ピーク、RMS平均、準尖頭値
表示モード	反射係数／透過係数、リターンロス／挿入損失、位相、群遅延、対数振幅、障害位置、リニア振幅、実部、虚部、VSWR、スミスチャート、ポーラー表示
VNA周波数範囲	100 kHz〜3.6 GHz	100 kHz〜6 GHz	100 kHz〜8 GHz	—
分解能帯域幅（RBW）	1Hz ~ 5MHz
EMI測定	200種類以上の標準テンプレートを内蔵、カスタム・テンプレートにも対応
変調解析	AM，FM，PM
スペクトラム解析周波数範囲	9 kHz~3.6 GHz	9 kHz~6.0GHz	9 kHz~8.0GHz	9 kHz~14.0 GHz	9 kHz~20.0 GHz
ケーブル＆アンテナ・テスト周波数範囲	100kHz~3.6GHz	100kHz~6.0GHz	100kHz~8.0GHz	—
トラッキング・ジェネレータ	100kHz~3.6GHz	100kHz~6.0GHz	100kHz~8.0GHz	—
表示平均ノイズレベル	-165 dBm/Hz
SSB 位相ノイズ	<-106 dBc/Hz			<-100 dBc/Hz
3次インターセプト (TOI)	+14 dbm
周波数スパン範囲	0Hz、100Hz～本体の最大周波数
周波数スパン確度	± スパン /（スイープ・ポイント数 - 1）
マーカー周波数分解能	スパン /（表示ポイント数 - 1）
マーカー周波数確度	±[マーカー読み値 × 基準周波数確度 + 1% × スパン + 0.5 × マーカー周波数分解能 + 1Hz]
マーカー機能	ノイズ・マーカー、N dB 帯域幅、周波数カウンタ
振幅確度	< 0.7 dB
リアルタイム解析帯域幅	100MHz
100% POI 時間	6.25μs
リアルタイム・スペクトラム表示	確率密度スペクトラム、ウォーターフォール、3Dスペクトラム、パワー対時間
VNA 測定パラメータ	S11, S21			非対応
ネットワーク解析ダイナミックレンジ	90 dB
拡張測定パラメータ	CHP、ACPR、OBW、CNR、高調波、モニター、CCDF、SEM、TOI
EMI フィルタ (-6 dB)	200 Hz，9 kHz，120 kHz，1 MHz
リモート制御インターフェース	USB-TMC / VXI-11 / Socket による SCPI / LabVIEW / IVI
コンパチブル・ソフトウェア	NI-MAX、Webブラウザ、Spectrum Vision ソフトウェア
