規格表

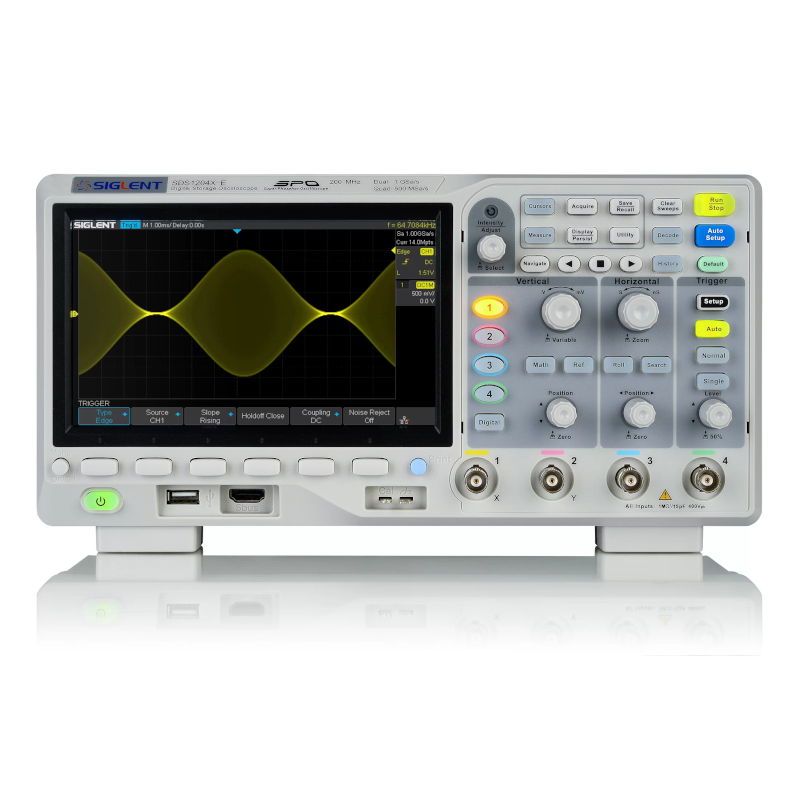

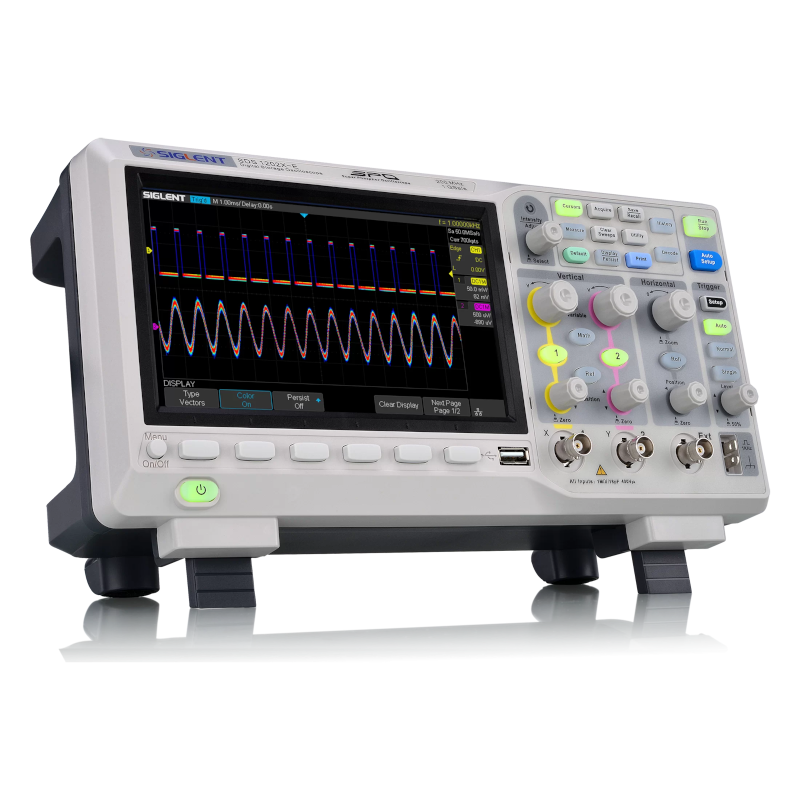

| 型番 | SDS1104X-E | SDS1202X-E | SDS1204X-E |
|---|---|---|---|
| ディスプレイ | 7インチTFT-LCD (800×480) | ||
| チャンネル数 | 4 | 2+EXT | 4 |
| サンプルレート（最大） | 1 GSa/s（シングル,デュアル） 500 MSa/s（フル） | 1 GSa/s（シングル） 500 MSa/s（デュアル） | 1 GSa/s（シングル,デュアル） 500 MSa/s（フル） |
| 重量 | 約 2.6kg | ||
| 帯域幅 | 100 MHz | 200 MHz | |
| トリガタイプ | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video | ||
| メモリ深度（最大） | 7 Mpts/CH（非インタリーブ）, 14 Mpts/CH（インタリーブ） | ||

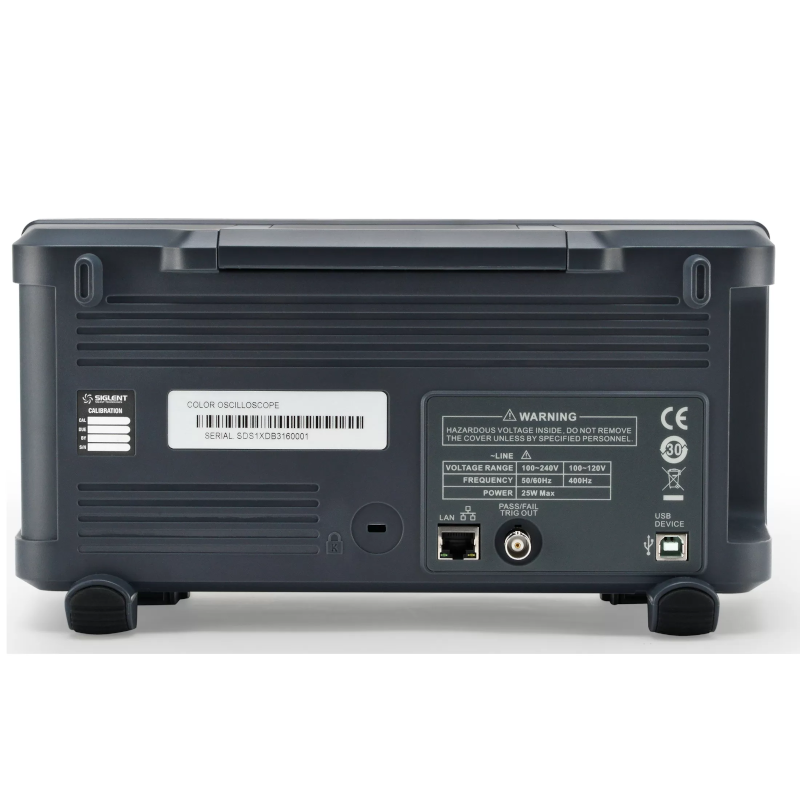

| I/O | USBホスト/デバイス, LAN, パス/フェイル, トリガ出力 | ||
| シリアル トリガ＆デコード | I2C, SPI, UART, CAN, LIN | ||
| 標準プローブ | 100MHzパッシブプローブ 4本 | 200MHzパッシブプローブ 2本 | 200MHzパッシブプローブ 4本 |
| データロガー | |||
| サンプルロガー | 15Sa/s ～ 25kSa/s | — | 15Sa/s ～ 25kSa/s |
| 自動測定ロガー | 0.1秒 ～ 10分間隔, 最多4個の自動測定アイテム | — | 0.1秒 ～ 10分間隔, 最多4個の自動測定アイテム |
| 波形取込レート（最大） | 100,000 wfm/s（ノーマル）, 400,000 wfm/s（シーケンス） | ||
| ロジックチャネル | 16ch, 1GSa/s, 14Mpts/チャンネル | — | 16ch, 1GSa/s, 14Mpts/チャンネル |
| ボードプロット | 10 Hz～120 MHz（機種依存）, 最大500ポイント | — | 10 Hz～120 MHz（機種依存）, 最大500ポイント |
| 波形発生器 | USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts | — | USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts |
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションの信号発生器はどのようなタイプですか？
AUSB接続部で絶縁された外付けの1チャンネルの信号発生器です。絶縁されているので便利に使えます。
QWebコントロールの使い勝手はどうですか？
Aリモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。
Q垂直軸分解能は何ビットですか？
A8ビット分解能です。
Qファイル保存したときにタイムスタンプが正しくない。
Aカレンダー（リアルタイムクロック）は搭載しておりません。
