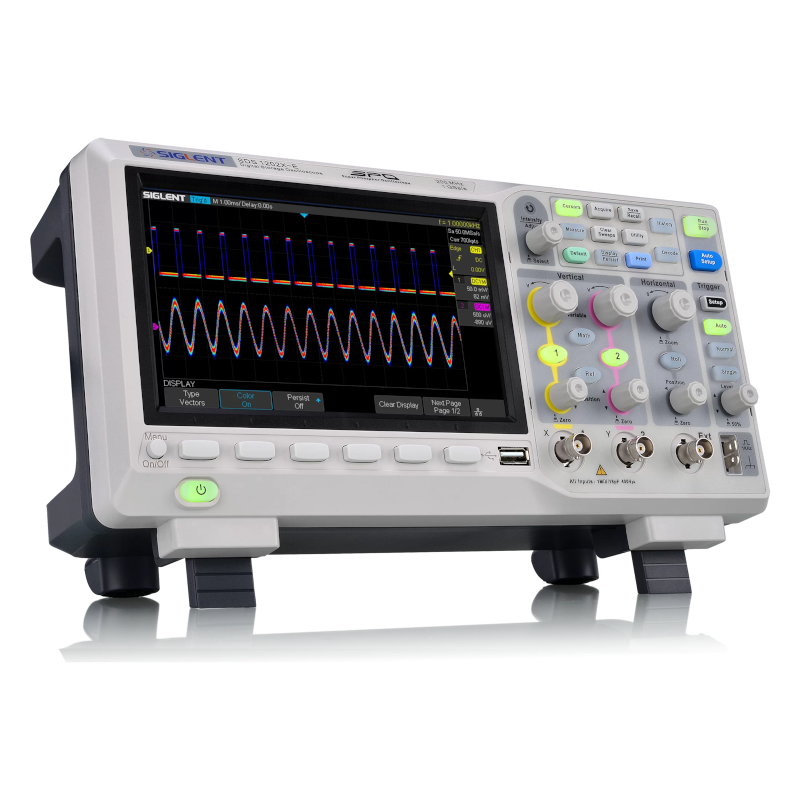

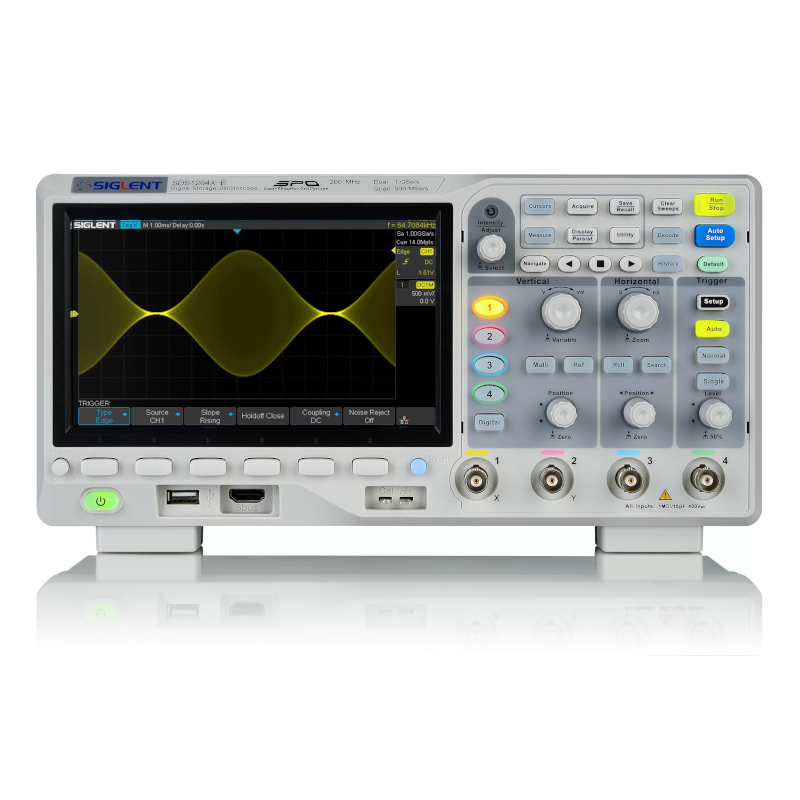

SIGLENT SDS1000X-Eシリーズ オシロスコープ 100MHz、4ch、8bit
・周波数帯域： 100 MHz、200 MHz ・チャンネル数： 2/4 ・最高サンプルレート： 1 GSa/s ・最大レコード長： 14 Mポイント ・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード） ・7インチ LCD ディスプレイ ・USB信号発生器機能（SAG1021I 別途必要） ・ロジック・アナライザ機能（SLA1016 別途必要）
- 型番
- SDS1104X-E
- メーカー
- SIGLENT
- シリーズ
- SDS1000X-Eシリーズ
- カテゴリ
- ベンチトップ・オシロスコープ
製品概要
・周波数帯域： 100 MHz、200 MHz
・チャンネル数： 2/4
・最高サンプルレート： 1 GSa/s
・最大レコード長： 14 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
・7インチ LCD ディスプレイ
・USB信号発生器機能（SAG1021I 別途必要） ・ロジック・アナライザ機能（SLA1016 別途必要）

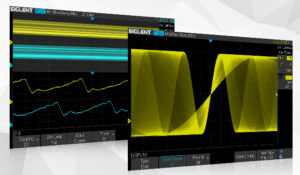

■長いメモリ長と速い波形キャプチャレート
高感度・低ジッタのデジタルトリガシステム
256段階の輝度諧調表示、カラーグレード表示
最大400,000 wfm/s（シーケンスモード）の波形キャプチャレートで、過渡現象や低頻度の事象を容易に捕捉
最大14 Mptsのメモリ長で、高速サンプルレートのままでも長時間・高分解能の捕捉が可能

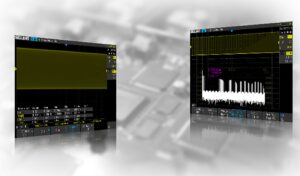

■データ解析処理の進化
14Mのサンプリングポイント全てに対し高速測定・演算を行い、解析時の歪みを最小限に抑えます。
ハードウェアコプロセッサによる高速データ処理
1 Mpts FFT演算
ズーム、ゲート、演算測定、統計処理をサポート
38種類のパラメータの自動測定機能をサポート

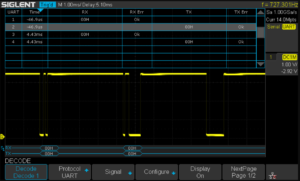

■シリアルデコード機能を標準搭載
SDS1000X-Eは、I2C、SPI、UART、CAN、LINに標準で対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。

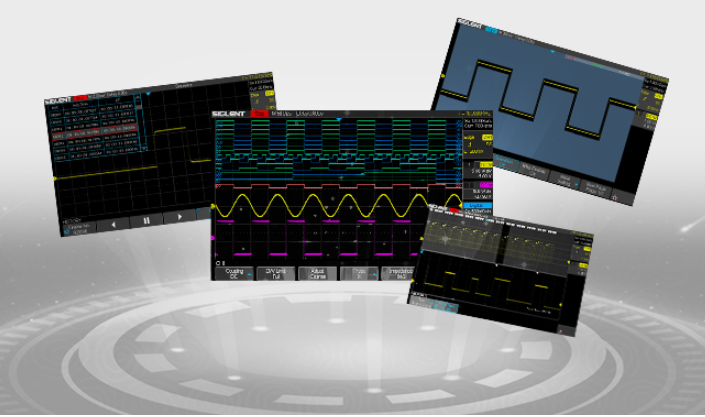

■強力なデバッグ・解析機能
ヒストリモードやシーケンスモードを使用して波形の異常を素早く捕捉
ハードウェアベースのパス/フェイル判定モードで信号を長時間監視
規格表
| 型番 | SDS1104X-E | SDS1202X-E | SDS1204X-E |
|---|---|---|---|
| ディスプレイ | 7インチTFT-LCD (800×480) | ||
| チャンネル数 | 4 | 2+EXT | 4 |
| サンプルレート（最大） | 1 GSa/s（シングル,デュアル） 500 MSa/s（フル） | 1 GSa/s（シングル） 500 MSa/s（デュアル） | 1 GSa/s（シングル,デュアル） 500 MSa/s（フル） |
| 重量 | 約 2.6kg | ||
| 帯域幅 | 100 MHz | 200 MHz | |
| トリガタイプ | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video | ||
| メモリ深度（最大） | 7 Mpts/CH（非インタリーブ）, 14 Mpts/CH（インタリーブ） | ||

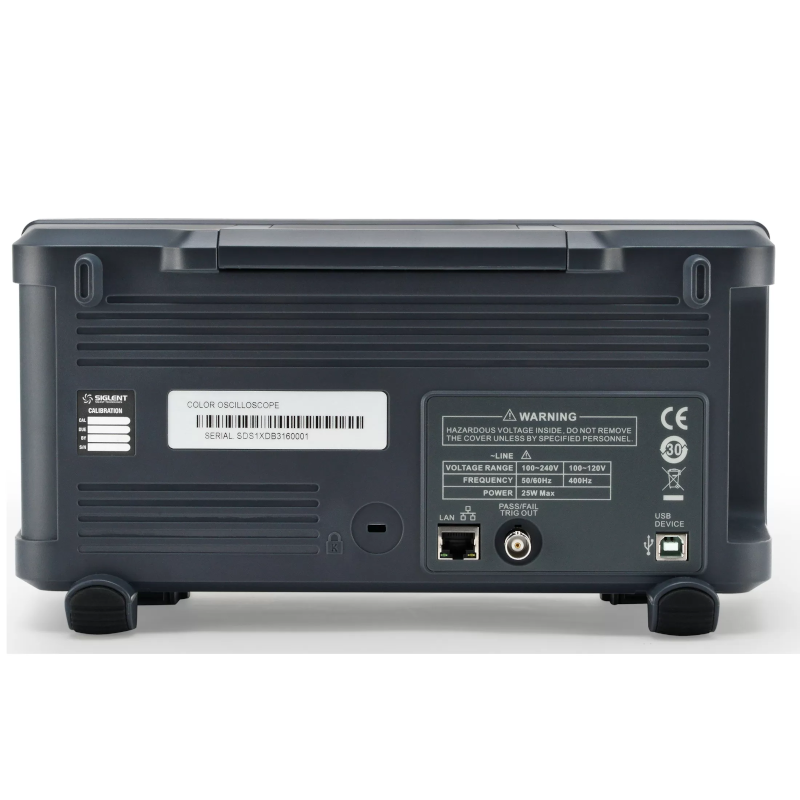

| I/O | USBホスト/デバイス, LAN, パス/フェイル, トリガ出力 | ||
| シリアル トリガ＆デコード | I2C, SPI, UART, CAN, LIN | ||
| 標準プローブ | 100MHzパッシブプローブ 4本 | 200MHzパッシブプローブ 2本 | 200MHzパッシブプローブ 4本 |
| データロガー | |||
| サンプルロガー | 15Sa/s ～ 25kSa/s | — | 15Sa/s ～ 25kSa/s |
| 自動測定ロガー | 0.1秒 ～ 10分間隔, 最多4個の自動測定アイテム | — | 0.1秒 ～ 10分間隔, 最多4個の自動測定アイテム |
| 波形取込レート（最大） | 100,000 wfm/s（ノーマル）, 400,000 wfm/s（シーケンス） | ||
| ロジックチャネル | 16ch, 1GSa/s, 14Mpts/チャンネル | — | 16ch, 1GSa/s, 14Mpts/チャンネル |
| ボードプロット | 10 Hz～120 MHz（機種依存）, 最大500ポイント | — | 10 Hz～120 MHz（機種依存）, 最大500ポイント |
| 波形発生器 | USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts | — | USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts |
付属品・オプション
標準付属品 | 数量 |
|---|---|
USBケーブル | 1 |
クイックスタート | 1 |
パッシブプローブ | 1/チャンネル |
校正証明書 | 1 |
電源コード | 1 |
オプションアクセサリ | 概容 |
|---|---|
SLA1016 | 16chロジックプローブ（4chモデルのみ） |
SAG1021I | USB絶縁波形発生器（4chモデルのみ） |
ISFE | 絶縁フロントエンド |
STB-3 | デモ信号源 |
HPB4010 | 高電圧プローブ |
CP4020 / CP4050 / CP4070 / CP4070A / CP5030 / CP5030A / CP5150 / CP5500 | 電流プローブ |
DPB4080 / DPB5150 / DPB5150A / DPB5700 / DPB5700A | 高電圧差動プローブ |
SDS1X-E-RMK | ラックマウント |
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションの信号発生器はどのようなタイプですか？
AUSB接続部で絶縁された外付けの1チャンネルの信号発生器です。絶縁されているので便利に使えます。
QWebコントロールの使い勝手はどうですか？
Aリモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。
Q垂直軸分解能は何ビットですか？
A8ビット分解能です。
Qファイル保存したときにタイムスタンプが正しくない。
Aカレンダー（リアルタイムクロック）は搭載しておりません。
