規格表

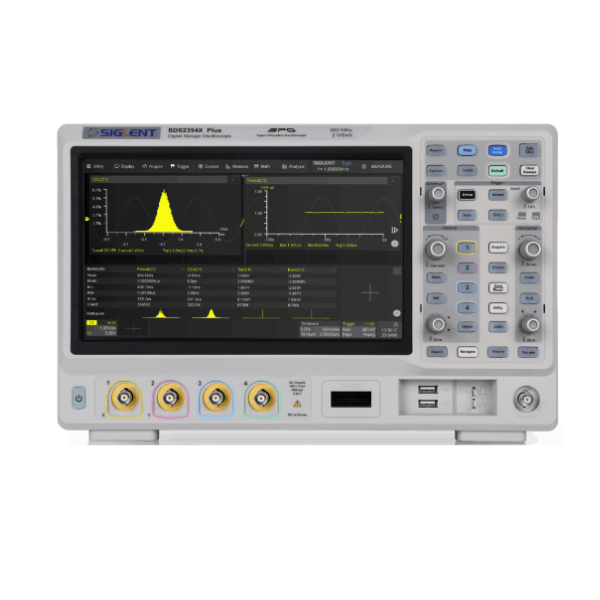

| 型番 | SDS2102X Plus | SDS2104X Plus | SDS2204X Plus | SDS2354X Plus |
|---|---|---|---|---|
| ディスプレイ | 10.1インチ TFT-LCD タッチスクリーン（1024×600） | |||
| インターフェース | USB 2.0 ホストx2、USB 2.0 デバイス、LAN、外部トリガ、AUX出力（TRIG OUT, PASS/FAIL） | |||
| サンプルレート（最大） | 2 GS/s（インターリーブ）, 1 GS/s（非インターリーブ） | |||
| 帯域幅 | 100 MHz | 200 MHz | 350 MHz （*1） | |
| トリガタイプ | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial | |||
| 自動測定 | 50以上のパラメータ、 統計、 ヒストグラム、 トレンド対応 | |||
| 垂直分解能 | 8-bit | |||
| メモリ深度（最大） | 200 Mpts/ch（インターリーブ）, 100 Mpts/ch（非インターリーブ） | |||
| データ解析 | 検索、ナビゲート、ヒストリ、マスクテスト、ボードプロット、電力解析、カウンタ | |||
| プローブ（標準） | 200 MHzパッシブプローブ 1本/チャンネル | 350 MHzパッシブプローブ 4本 | ||
| シリアル トリガ＆デコード | ||||
| 標準 | I2C, SPI, UART, CAN, LIN, | |||
| オプション | CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（デコードのみ） | |||
| 演算 | 2トレース, 2 Mpts FFT, +, -, x, ÷, d/dt, ∫dt, √, Identity, Negation, |x|, Sign, ex, 10x, ln, lg など | |||
| 波形キャプチャレート（最大） | 120,000 wfms/s（ノーマル）, 500,000 wfms/s（シーケンス） | |||
| 波形発生器（オプション） | 内蔵, 1チャンネル, 最大50 MHz, 125 MSa/s, 16 kpts | |||
| アナログチャンネル数 | 2 + EXT | 4 + EXT | ||
| デジタルチャンネル | 16ch、最大500 MSa/s、記録長最大50 Mpts | |||
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションの信号発生はどのようなタイプですか？
A内蔵タイプの1チャンネルの信号発生器です。オシロ本体とは絶縁されていないのでご注意ください。
QWebコントロールの使い勝手はどうですか？
Aリモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。
Q垂直軸分解能は何ビットですか？
A8ビット分解能です。
