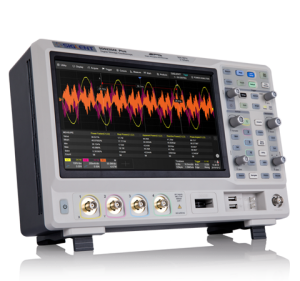

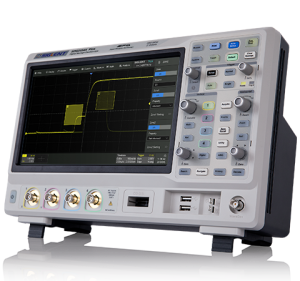

SIGLENT SDS2000X Plusシリーズ オシロスコープ 100MHz、2ch、8bit

・周波数帯域： 100MHz、200MHz、350 MHz（500 MHzまでアップグレード可能）
・チャンネル数： 2/4
・最高サンプルレート： 2 GSa/s
・最大レコード長： 200 Mポイント
・最高波形キャプチャレート： 120,000 wfm/s（ノーマルモード）、500,000 wfm/s（シーケンスモード）
・10.1インチ タッチスクリーンLCD

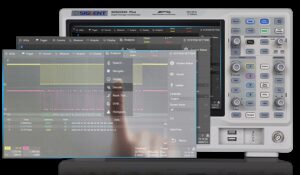

■優れた操作性

1024×600解像度の10.1インチディスプレイ
静電容量式タッチスクリーン、マルチタッチジェスチャをサポートし、タッチ操作でトレースを効率的に移動またはスケーリング
内蔵Webサーバーは、Webブラウザーを使用したLANポート経由のリモート制御をサポート
外部マウスおよびキーボードをサポート

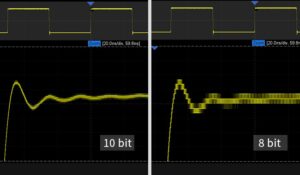

■高分解能と低ノイズを実現

10 bitモードとズーム機能の組み合わせで、波形をより細かく低ノイズで表示します。
SDS2000X Plusの垂直・水平ズーム機能は、範囲を指定して信号を拡大することが可能で、より詳細な分析を行うことができます。垂直ズーム機能には更なる特長があり、元の垂直スケールが維持され、入力回路でオーバードライブが発生することがないため、歪みを最小限に抑えた状態で波形の詳細を観察することが可能です。

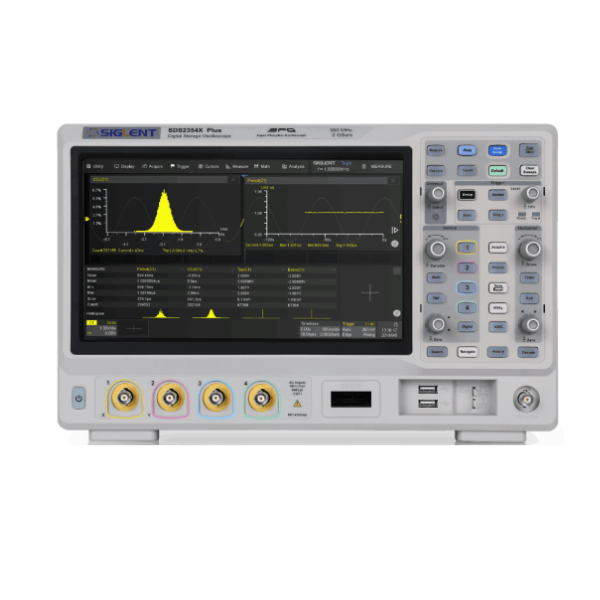

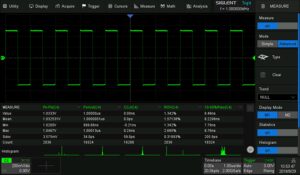

■パラメータの自動測定と統計

SDS2000X Plusは、水平、垂直、そのほか、CH遅延の4つのカテゴリに分かれた、合計50種類以上のパラメータ測定をサポートしています。ゲート機能による測定期間の指定も可能です。また、本機能は演算波形、リファレンス波形、ヒストリ波形においても利用することができます。
最大12種類のパラメータについて、現在値、最大値、最小値、標準偏差、平均値の統計データを同時に表示することができます。ヒストグラムによるパラメータの頻度分布表示や、パラメータの時間変化を可視化するトレンド表示も利用可能です。これらの機能に加え、水平軸の測定においては、1フレームにつき最大1000もの信号エッジを処理することができるため、テスト効率を大幅に改善します。

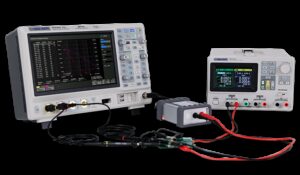

■電源ループの応答解析（ボード線図）

電源設計において、安定性は非常に重要な指標です。一般的には安定性測定には特殊な周波数特性解析器が必要ですが、非常に高価です。シグレントは手頃な価格のソリューションを提供しています。オシロスコープからビルトイン波形発生器またはスタンドアロンのシグレント波形発生器を制御し、DUTの振幅と位相の周波数応答をスキャンし、そのデータをボード線図として表示することが可能です。これにより、アプリケーションによっては高価な測定器を代替できます。
