ラインナップ

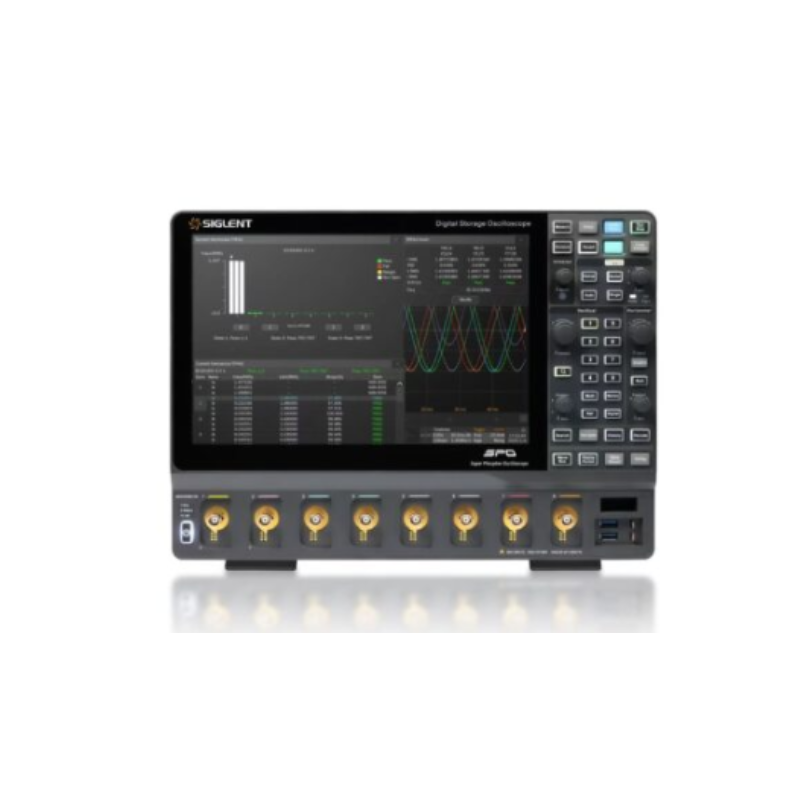

SDS5034X HDSIGLENT SDS5000X HDシリーズ オシロスコープ 350MHz、4ch、12bit1,727,000円- SDS5036X HDSIGLENT SDS5000X HDシリーズ オシロスコープ 350MHz、6ch、12bit1,892,000円
- SDS5038X HDSIGLENT SDS5000X HDシリーズ オシロスコープ 350MHz、8ch、12bit2,134,000円
- SDS5054X HDSIGLENT SDS5000X HDシリーズ オシロスコープ 500MHz、4ch、12bit2,068,000円
- SDS5056X HDSIGLENT SDS5000X HDシリーズ オシロスコープ 500MHz、6ch、12bit2,409,000円
- SDS5058X HDSIGLENT SDS5000X HDシリーズ オシロスコープ 500MHz、8ch、12bit2,772,000円
- SDS5104X HDSIGLENT SDS5000X HDシリーズ オシロスコープ 1GHz、4ch、12bit2,695,000円
- SDS5106X HDSIGLENT SDS5000X HDシリーズ オシロスコープ 1GHz、6ch、12bit3,190,000円
- SDS5108X HDSIGLENT SDS5000X HDシリーズ オシロスコープ 1GHz、8ch、12bit3,553,000円
規格表
| 型番 | SDS5034X HD | SDS5036X HD | SDS5038X HD | SDS5054X HD | SDS5056X HD | SDS5058X HD | SDS5104X HD | SDS5106X HD | SDS5108X HD |
|---|---|---|---|---|---|---|---|---|---|
| サンプルレート（最大） | |||||||||
| ハーフ＆クォーターチャンネル | 5 GSa/s | ||||||||
| フルチャンネル | 2.5 GSa/s | ||||||||
| 帯域幅 | 350MHz | 500MHz | 1GHz | ||||||
| トリガタイプ | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial | ||||||||
| 自動測定 | 60+パラメータ: 統計、ヒストグラム、トレンド、トラック対応 | ||||||||
| 垂直分解能 | 12ビット | ||||||||
| メモリ深度（最大） | |||||||||
| クォーターチャンネル | 2.5 Gpts/チャネル | ||||||||
| ハーフ・チャンネル | 1 Gpts/チャネル | ||||||||
| フルチャンネル | 500 Mpts/チャネル | ||||||||
| 波形取り込みレート（最大） | |||||||||
| 通常モード | 最大160,000 wfm/s | ||||||||
| シーケンスモード | 最大650,000 wfm/s | ||||||||
| データ解析 | 検索、ナビゲート、ヒストリ、マスクテスト、DVM、カウンタ、ヒストグラム、ボードプロット、電力解析、ダブルパルステスト | ||||||||
| プローブ（標準） | 500 MHz パッシブプローブ（1本/チャンネル） | ||||||||
| シリアル トリガ＆デコード | |||||||||
| 標準 | I²C, SPI, UART, CAN, LIN | ||||||||
| オプション | CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester（デコードのみ）、ARINC429 | ||||||||
| 演算 | 8トレース, 8Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, など | ||||||||
| アナログチャネル | 4 + EXT | 6 + EXT | 8 + EXT | 4 + EXT | 6 + EXT | 8 + EXT | 4 + EXT | 6 + EXT | 8 + EXT |
| 任意波形発生器（オプション） | USB接続絶縁タイプ, 1チャンネル, 最大50 MHz, 125 MSa/s, 16 kpts | ||||||||
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションの信号発生器はどのようなタイプですか？
AUSB接続部で絶縁された外付けの1チャンネルの信号発生器です。絶縁されているので便利に使えます。
QWebコントロールの使い勝手はどうですか？
Aリモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。
Q12ビット分解能ですか？
Aそうです。12ビットのAD変換器を搭載しているだけでなく、12ビット分解能を活かすために低ノイズ設計になっています。
