SIGLENTベンチトップ・オシロスコープ

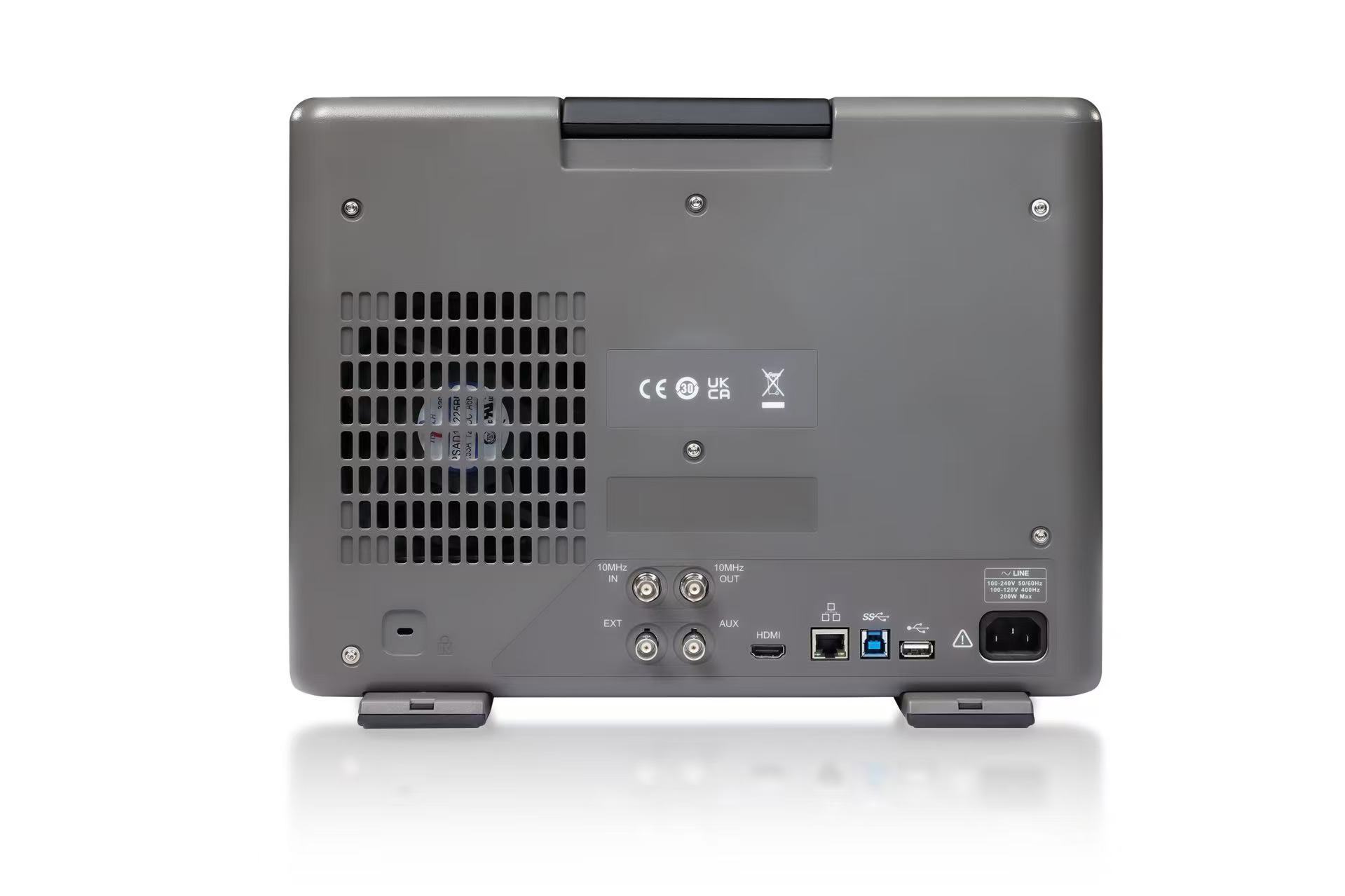

SIGLENT SDS5000X HDシリーズ オシロスコープ 350MHz、8ch、12bit

型番
SDS5038X HD
メーカー
SIGLENT
シリーズ
SDS5000X HDシリーズ
カテゴリ
ベンチトップ・オシロスコープ
価格2,134,000円税込ストアで購入
  • メーカー保証本体3年・付属品1年
  • 国内技術サポート
価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する
今すぐ電話する0120-620-115通話無料

製品概要

・350 MHz、500 MHz、1 GHz モデル
・アナログチャネル 4/6/8ch + 外部トリガ 1ch
・デジタルチャネル 16ch
・最大サンプリングレート 5 GS/s
・最大波形長 2.5 Gポイント
・波形キャプチャレート 最大 650,000 wfm/s（シーケンスモード時）
・1 GHz時 代表ENOB（実効分解能） 8.2ビット

■起動シーケンス解析

現代の電子システムは多様なチップとモジュールで構成され、それらの初期化動作が相互干渉する可能性がある。起動シーケンス試験では、各回路モジュールからの信号が所定のタイミングで動作することを保証し、競合回避とシステム安定性を確保する。例えば通信システムにおける不適切な起動シーケンスはデータ伝送エラーの要因となり得る。回路の複雑化に伴い、起動試験の難易度も増大する。SDS5000X HDは関連信号全体の起動プロセスをシングルショットで取得可能であり、測定時間の短縮・効率向上を実現するとともに、繰り返し試験に起因する誤差を最小化する。8電源ラインを有する複雑な回路においても、当機能によりワンショット測定が可能となる。

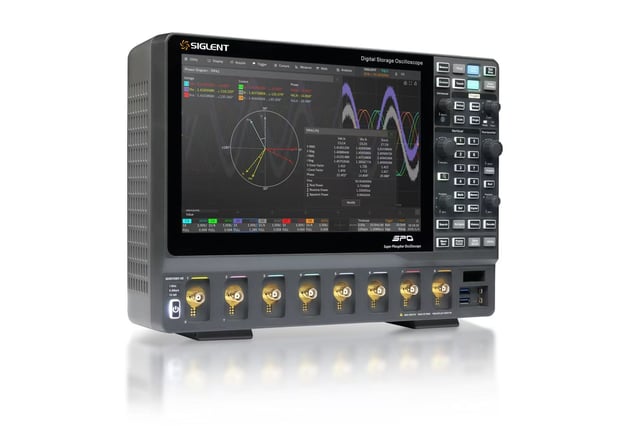

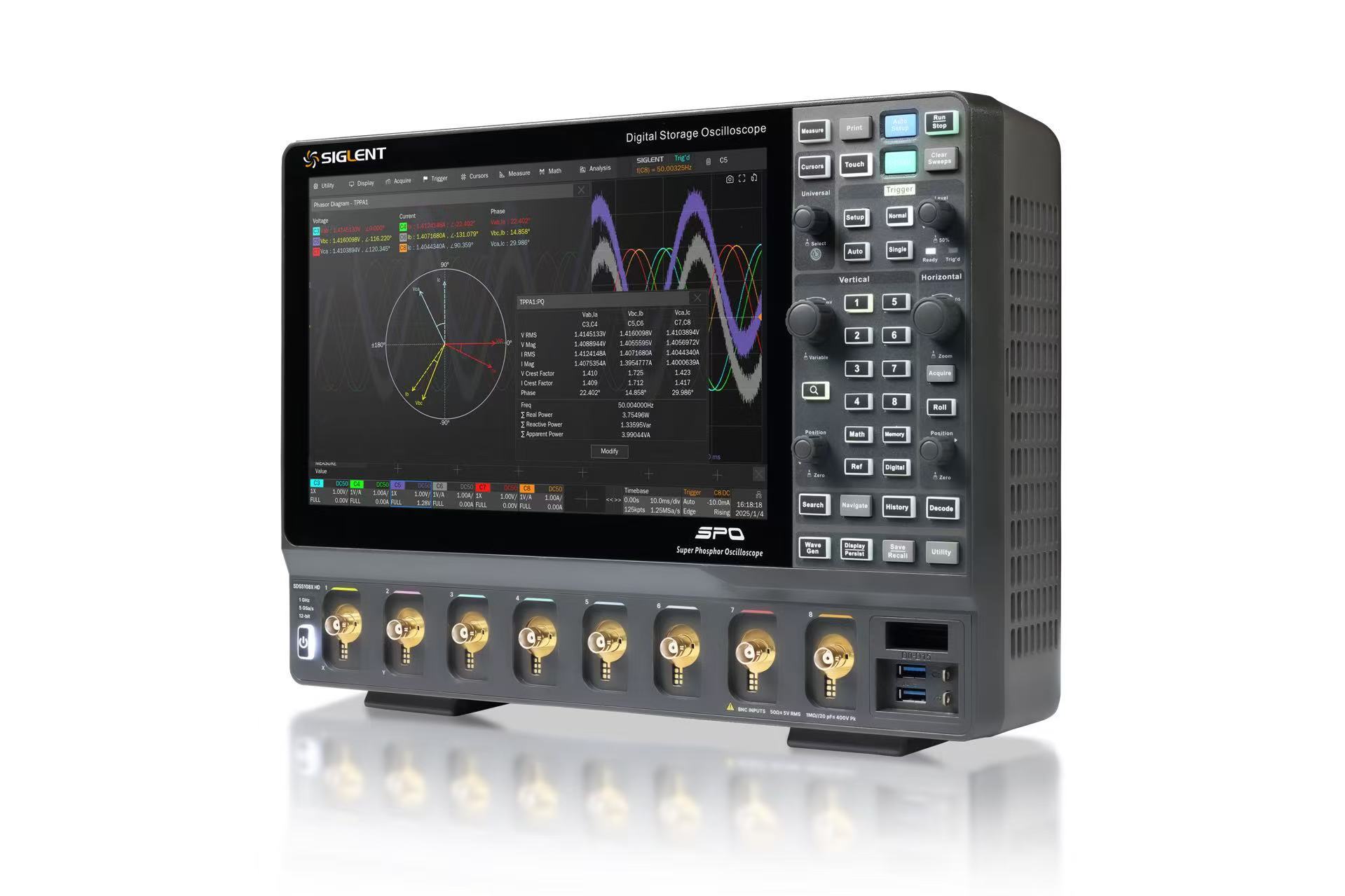

■三相電力解析

8チャンネル・オシロスコープによる三相電力解析では、全相への同時接続が可能。三相電圧・電流信号を同期計測し、波形とパラメータをリアルタイムで高精度に取得。位相差の直接観察・比較による相平衡の確認を支援。高速フーリエ変換(FFT)機能により、多チャンネル対応オシロスコープは三相信号の高調波解析を実行。オプションの三相解析ソフトウェアは、電動機のベクトル線図試験、電力量評価、リプル解析、効率評価をサポート。

■ワイドバンドギャップ半導体向け包括的試験ソリューション

SIGLENT最新8チャンネル・オシロスコープと光アイソレーション・プローブの投入により、ワイドバンドギャップ半導体試験ソリューションが完成。SDS5000X HDはピコ秒(ps)台の立上り時間を実現し、炭化ケイ素(SiC)・窒化ガリウム(GaN)デバイスの高速スイッチング波形を捕捉。スイッチング時の過渡電圧・電流変化、オーバーシュートやリンギング特性を分析し、回路設計と信号整合性の最適化を実現。

規格表

型番SDS5034X HDSDS5036X HDSDS5038X HDSDS5054X HDSDS5056X HDSDS5058X HDSDS5104X HDSDS5106X HDSDS5108X HD
サンプルレート（最大）
ハーフ＆クォーターチャンネル5 GSa/s
フルチャンネル2.5 GSa/s
帯域幅350MHz500MHz1GHz
トリガタイプEdge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial
自動測定60+パラメータ: 統計、ヒストグラム、トレンド、トラック対応
垂直分解能12ビット
メモリ深度（最大）
クォーターチャンネル2.5 Gpts/チャネル
ハーフ・チャンネル1 Gpts/チャネル
フルチャンネル500 Mpts/チャネル
波形取り込みレート（最大）
通常モード最大160,000 wfm/s
シーケンスモード最大650,000 wfm/s
データ解析検索、ナビゲート、ヒストリ、マスクテスト、DVM、カウンタ、ヒストグラム、ボードプロット、電力解析、ダブルパルステスト
プローブ（標準）500 MHz パッシブプローブ（1本/チャンネル）
シリアル トリガ＆デコード
標準I²C, SPI, UART, CAN, LIN
オプションCAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester（デコードのみ）、ARINC429
演算8トレース, 8Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, など
アナログチャネル4 + EXT6 + EXT8 + EXT4 + EXT6 + EXT8 + EXT4 + EXT6 + EXT8 + EXT
任意波形発生器（オプション）USB接続絶縁タイプ, 1チャンネル, 最大50 MHz, 125 MSa/s, 16 kpts

付属品・オプション

標準付属品

数量

USBケーブル

1

クイックスタート

1

パッシブプローブ（500 MHz、各チャンネル）

1/チャンネル

校正証明書

1

ワイヤレスマウス

1

電源コード

1

オプション（ソフトウェア）

概容

SDS5000HD-PA

電力解析

SDS5000HD-PA3

三相電力解析

SDS5000HD-I2S

I²Sトリガ＆デコード

SDS5000HD-1553B

MIL-STD-1553Bトリガ＆デコード

SDS5000HD-FlexRay

FlexRayトリガ＆デコード

SDS5000HD-CANFD

CAN FDトリガ＆デコード

SDS5000HD-SENT

SENTトリガ＆デコード

SDS5000HD-Manch

マンチェスターデコード

SDS5000HD-ARINC

ARINC429トリガ＆デコード

SDS5000HD-8BW3T5

8ch、350MHz→500MHz 帯域幅アップグレード

SDS5000HD-8BW3TA

8ch、350MHz→1GHz 帯域幅アップグレード

SDS5000HD-8BW5TA

8ch、500MHz→1GHz 帯域幅アップグレード

SDS5000HD-6BW3T5

6ch、350MHz→500MHz 帯域幅アップグレード

SDS5000HD-6BW3TA

6ch、350MHz→1GHz 帯域幅アップグレード

SDS5000HD-6BW5TA

6ch、500MHz→1GHz 帯域幅アップグレード

SDS5000HD-4BW3T5

4ch、350MHz→500MHz 帯域幅アップグレード

SDS5000HD-4BW3TA

4ch、350MHz→1GHz 帯域幅アップグレード

SDS5000HD-4BW5TA

4ch、500MHz→1GHz 帯域幅アップグレード

オプションアクセサリ

概容

SPL2016

16チャネルロジックプローブ

DF2001A

電力解析デスキューフィクスチャ

STB3

STB3 デモ信号源

USB-GPIB

USB-GPIB アダプタ

SAG1021I

USB接続絶縁タイプ信号発生器, 1チャンネル, 最大50 MHz, 125 MSa/s, 16 kpts

SP6150A

高速パッシブプローブ：1.5 GHz、10倍、入力インピーダンス 1.8 pF || 500 Ω

SAP2500D

高速差動プローブ：2.5 GHz、10倍、差動入力インピーダンス 1 pF || 200 kΩ、入力範囲 ±4 V、オフセット範囲 ±8 V、SAPBusインターフェース

SAP2500

高速アクティブプローブ：2.5 GHz、10倍、入力インピーダンス 1.1 pF || 1 MΩ、入力範囲 ±8 V、オフセット範囲 ±12 V、SAPBusインターフェース

SAP1000

高速アクティブプローブ：1 GHz、10倍、入力インピーダンス 1.2 pF || 1 MΩ、入力範囲 ±8 V、オフセット範囲 ±12 V、SAPBusインターフェース

HPB4010

高電圧パッシブプローブ：DC〜40 MHz、1000倍、入力インピーダンス 3.0 pF || 100 MΩ、最大入力差動電圧 DC：0〜10 kVDC、AC：≦7 kVrms（正弦波）、20 kVp-p（パルス）

SDP6150A

高電圧差動プローブ：100 MHz、50X／500X、最大差動テスト電圧（DC + ピーク AC）±1500 V、CATIII 600 V／CATII 1000 V、DC 5 V電源供給

SDP6150D

高電圧差動プローブ：40 MHz、100X/1000X、最大差動試験電圧（DC＋ピークAC）±1500 V、CATIII 600 V/CATII 1000 V、DC 5 V電源供給

SAP1000H

高電圧差動プローブ：1 GHz、50X/500X、差動インピーダンス 1 pF || 200 kΩ、入力範囲 ±60 V、オフセット範囲 ±42 V、SAPBusインターフェース

DPB1500D

高電圧差動プローブ：50 MHz、500X/5000X、最大差動試験電圧（DC＋ピークAC）±1300 V、CATII 1000 V、DC 12 V電源供給

DPB1500A

高電圧差動プローブ：100 MHz、500X/5000X、最大差動試験電圧（DC＋ピークAC）±1500 V、CATIII 600 V/CATII 1000 V、USB 5 V電源供給

DPB150A

高電圧差動プローブ：100 MHz、50X/500X、最大差動試験電圧（DC＋ピークAC）±1500 V、CATIII 600 V/CATII 1000 V、USB 5 V電源供給

DPB5700

高電圧差動プローブ：70 MHz、100X/1000X、最大差動試験電圧（DC＋ピークAC）±7000 V、CATIII 1000 V、USB 5 V電源供給

DPB5700A

高電圧差動プローブ：100 MHz、100X/1000X、最大差動試験電圧（DC＋ピークAC）±7000 V、CATIII 1000 V、USB 5 V電源供給

SCP5030A

電流プローブ：DC〜50 MHz、1 V/Aおよび0.1 V/A、最大電流30 Arms/50 Apk、300 V、SAPBusインターフェース

SCP5030

電流プローブ：DC〜50 MHz、1 V/A、最大電流30 Arms/50 Apk、300 V、SAPBusインターフェース

SCP5100

電流プローブ：DC〜12 MHz、0.1 V/Aおよび0.01 V/A、最大電流150 Arms/300 Apk、CAT I 300 V、SAPBusインターフェース

SCP5500

電流プローブ：DC〜12 MHz、0.1 V/Aおよび0.01 V/A、最大電流500 Arms/750 Apk、CAT I 300 V、SAPBusインターフェース

CPL5100

電流プローブ：DC〜600 kHz、0.1 V/Aおよび0.01 V/A、最大電流50〜100 A p-p、DC 12 V電源供給

CP4020

電流プローブ：DC〜200 kHz、50 mV/Aおよび5 mV/A、最大電流20 Arms/60 A p-p、CAT II 600 V/CAT I 1000 V、DC 9 V電源供給

CP4050

電流プローブ：DC〜100 kHz、50 mV/Aおよび5 mV/A、最大電流50 Arms/140 A p-p、CAT II 600 V/CAT I 1000 V、DC 9 V電源供給

CP4070A

電流プローブ：DC〜300 kHz、50 mV/Aおよび5 mV/A、最大電流70 Arms/200 A p-p、CAT II 600 V/CAT I 1000 V、DC 9 V電源供給

CP6030A

電流プローブ：DC〜100 MHz、1 V/Aおよび0.1 V/A、最大電流30 Arms/50 Apk、300 V、DC 12 V電源供給

CP6150

電流プローブ：DC〜12 MHz、0.1 V/Aおよび0.01 V/A、最大電流150 Arms/300 Apk、CAT I 300 V、DC 12 V電源供給

CP6500

電流プローブ：DC〜12 MHz、0.1 V/Aおよび0.01 V/A、最大電流500 Arms/750 Apk、CAT I 300 V、DC 12 V電源供給

SAP4000P

パワーレールプローブ：DC〜4 GHz、1:1、最大入力電力 50 kΩの周波数

ODP6050B

絶縁型光プローブ：DC〜100 MHz、50X、最大差動試験電圧（DC＋ピークAC）±25 V、電源は +6.0 V DC、DC 5 Vアダプタまたは7.4 Vバッテリ

ODP6100B

絶縁型光プローブ：DC〜100 MHz、50X、最大差動試験電圧（DC＋ピークAC）±25 V、電源は +6.0 V DC、DC 5 Vアダプタまたは7.4 Vバッテリ

BAG-S2

バッグ

資料ダウンロード

よくある質問

  • QSIGLENT製品は購入時の校正書類対応可能ですか？
    A

    SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
    お見積り金額について、別途お問い合わせしてください。

  • Q付属プローブの本数は？
    A

    チャンネル数ぶん付属しています。

  • QAC電源の波形を観測できますか？
    A

    付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。

  • Qオプションの信号発生器はどのようなタイプですか？
    A

    USB接続部で絶縁された外付けの1チャンネルの信号発生器です。絶縁されているので便利に使えます。

  • QWebコントロールの使い勝手はどうですか？
    A

    リモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。

  • Q12ビット分解能ですか？
    A

    そうです。12ビットのAD変換器を搭載しているだけでなく、12ビット分解能を活かすために低ノイズ設計になっています。
