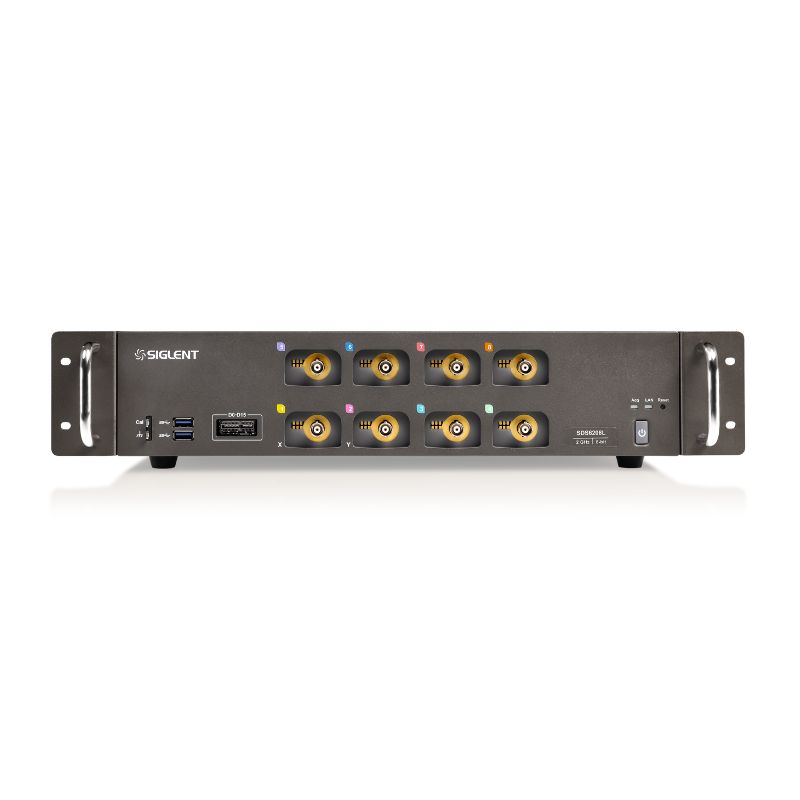

SDS6000Lシリーズ
- メーカー
- SIGLENT
- カテゴリ
- ベンチトップ・オシロスコープ
- モデル数
- 6
ラインナップ
SDS6054LSIGLENT SDS6000Lシリーズ オシロスコープ 500MHz、4ch、8bit2,013,000円- SDS6058LSIGLENT SDS6000Lシリーズ オシロスコープ 500MHz、8ch、8bit4,576,000円
- SDS6104LSIGLENT SDS6000Lシリーズ オシロスコープ 1GHz、4ch、8bit2,904,000円
- SDS6108LSIGLENT SDS6000Lシリーズ オシロスコープ 1GHz、8ch、8bit6,281,000円
- SDS6204LSIGLENT SDS6000Lシリーズ オシロスコープ 2GHz、4ch、8bit3,608,000円
- SDS6208LSIGLENT SDS6000Lシリーズ オシロスコープ 2GHz、8ch、8bit7,986,000円
規格表
| 型番 | SDS6054L | SDS6058L | SDS6104L | SDS6108L | SDS6204L | SDS6208L |
|---|---|---|---|---|---|---|
| サンプルレート（最大） | 5 GSa/s（各チャネル） | |||||
| 帯域幅 | 500 MHz | 1 GHz | 2 GHz | |||
| トリガタイプ | Edge, Slope, Pulse, Window, Runt, Interval, 等 | |||||
| 垂直分解能 | 8-bit（ERES使用で最大12-bit） | |||||
| メモリ深度（最大） | 500/250/125 Mpts | |||||
| I/O | HDMI, USB3.0, LAN, AUX, 外部トリガ等 | |||||
| データ解析 | 検索、ヒストリー、マスクテストなど | |||||
| 波形キャプチャレート（最大） | 170,000 / 750,000 wfm/s | |||||
| 波形発生器（オプション） | 最大25 MHz、125 MSa/s | |||||
| 標準プローブ | 500 MHzプローブ（1本/CH） | |||||
| シリアルデコード | I2C, SPI, UART, CAN, LIN 他 | |||||
| チャネル数 | 4 + EXT | 8 + EXT | 4 + EXT | 8 + EXT | 4 + EXT | 8 + EXT |
| 演算機能 | 4演算トレース + 数式対応 | |||||
| デジタルチャネル | 16ch, 最大1 GSa/s | |||||
| 測定機能 | 50以上のパラメータ | |||||
