Real-Time Eye Diagram Test of SIGLENT SDS6000A & SDS6000L High-Speed Oscilloscopes
From Microwave Journal April 08, 2024
This video introduces the Real-Time Eye Diagram Test option for SIGLENT SDS6000A & SDS6000L oscilloscopes, including 6 standard measurements with statistics, Built in and Custom Mask creation, storing, and testing, Automatic Clock Recovery, and Quick View easysetup.
For more details of the oscilloscopes, please click here▼
SDS6000A: https://int.siglent.com/products-overview/sds6000a/
SDS6000L: https://int.siglent.com/products-overview/sds6000l/
Learn more about SIGLENT's products and solutions▼
Web site: https://int.siglent.com/
X: https://twitter.com/Siglent_Tech
LinkedIn: https://www.linkedin.com/company/siglent/
Facebook: https://www.facebook.com/SiglentTech
PR:

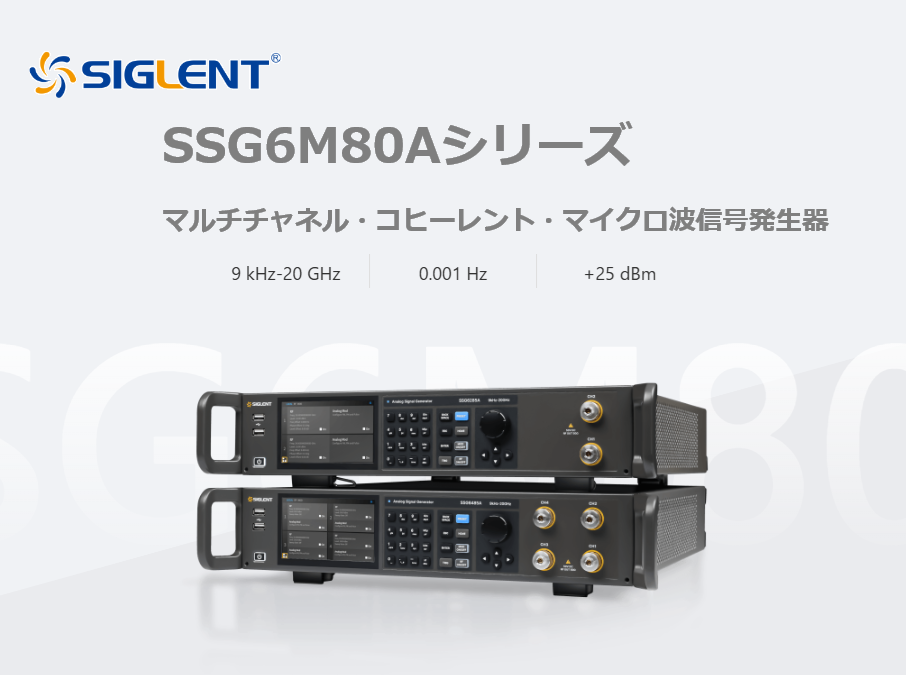

 | SSG6M80Aシリーズ
マルチチャネル・コヒーレント・マイクロ波信号発生器
主な特長
・最大周波数 13.6 GHz/20 GHz
・出力周波数分解能 最大0.001 Hz
・位相ノイズ < -136 dBc/Hz @ 1 GHz、オフセット 10 kHz（測定値）
・コヒーレントモード、搬送周波数 = 10 GHz、周囲温度変動 ±2℃、観測時間 5時間、位相変動 < 1.5°
・チャンネル間の周波数、振幅、位相を個別に調整可能。単一デバイスチャンネル同期および複数デバイスチャンネル位相同期をサポート。位相メモリ機能搭載
・アナログ変調、パルス変調（オプション） |
 |  |

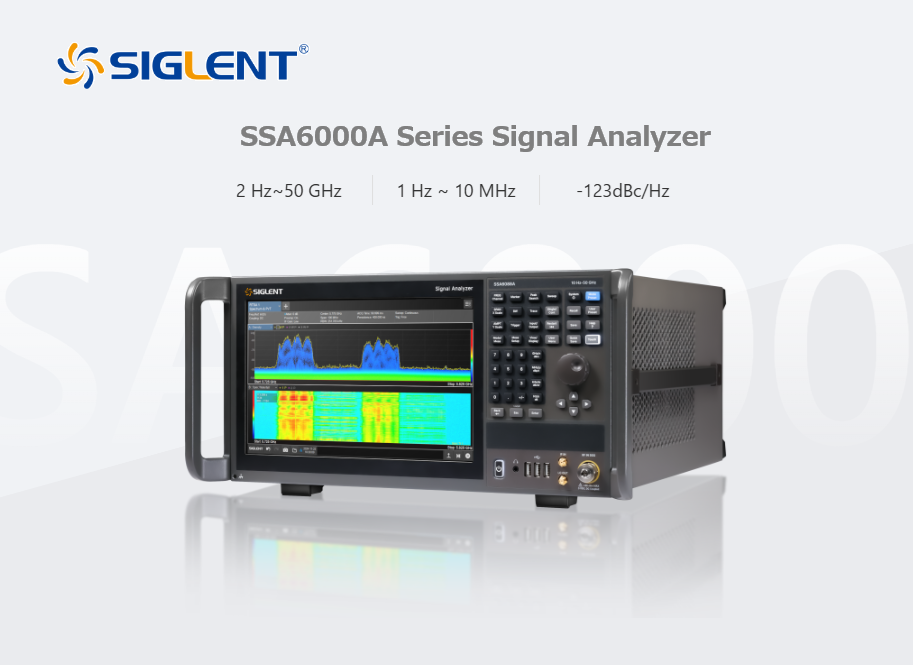

 | SSA6000A Series Signal Analyzer Main Features
・Measurement Frequency Range: 2 Hz ~ 50 GHz
・IQ Analysis Bandwidth: 1.2 GHz
・Real-time Spectrum Analysis Bandwidth: 400 MHz
・Phase Noise: -123 dBc/Hz @ 1 GHz, 10 kHz offset
・DANL: Less than -165 dBm/Hz
・Demodulation and analysis of signals from multiple mobile communication standards including 5G NR, LTE/LTE-A, WLAN, and IoT, as well as wireless connections. |

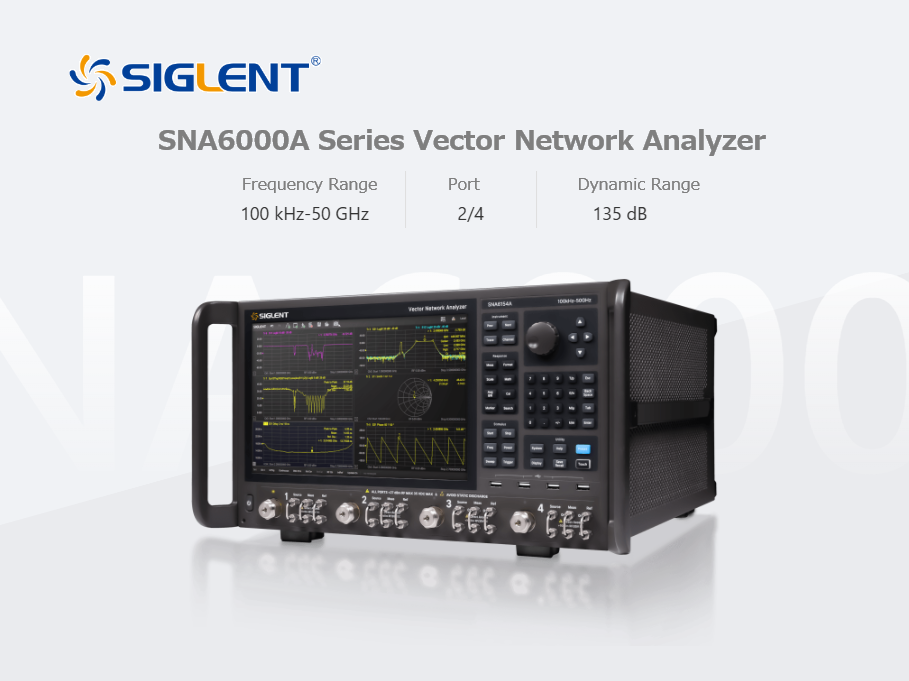

 | SNA6000A Series Vector Network Analyzer Key Features
・Frequency Range: 100 kHz ~ 50 GHz
・Dynamic Range: 135 dB
・IF Bandwidth Range: 1 Hz ~ 10 MHz
・Output Power Setting Range: -60 dBm ~ +20 dBm
・Supports 4-port (2-source) S-parameter measurements, differential (balanced) measurements, time-domain analysis, scalar mixer measurements, etc.
・Optional accessories include electronic calibration kits, switch matrix, and mechanical switches. |

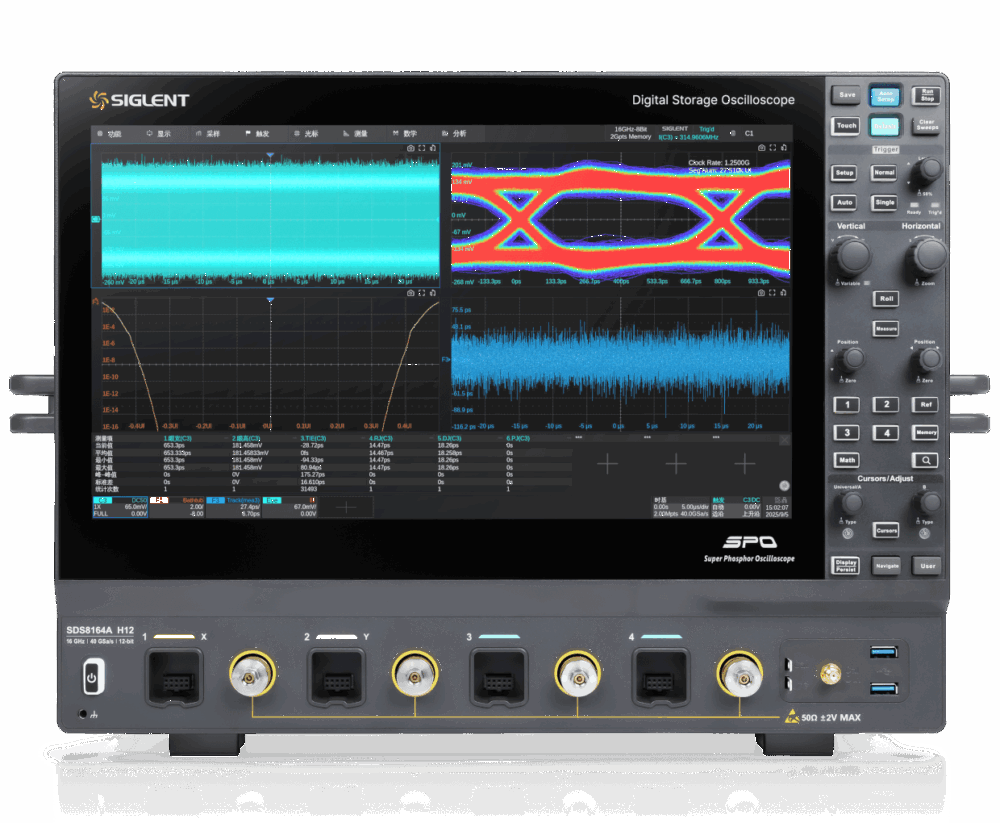

 | SDS8000Aシリーズ オシロスコープ 特長と利点
4チャンネル + 外部トリガーチャンネル
アナログチャンネル帯域幅：最大16GHz(8/13/16GHz)
リアルタイムサンプリングレート：最大40GSa/s（全チャンネル同時）
12ビットADC
低ノイズフロア：16GHz帯域幅で176μVrms
SPOテクノロジー
・ 波形キャプチャレート：最大200,000フレーム/秒
・ 256段階の波形輝度と色温度表示をサポート
・ 最大2Gポイント/チャンネルのストレージ容量
・ デジタルトリガー |
