規格表

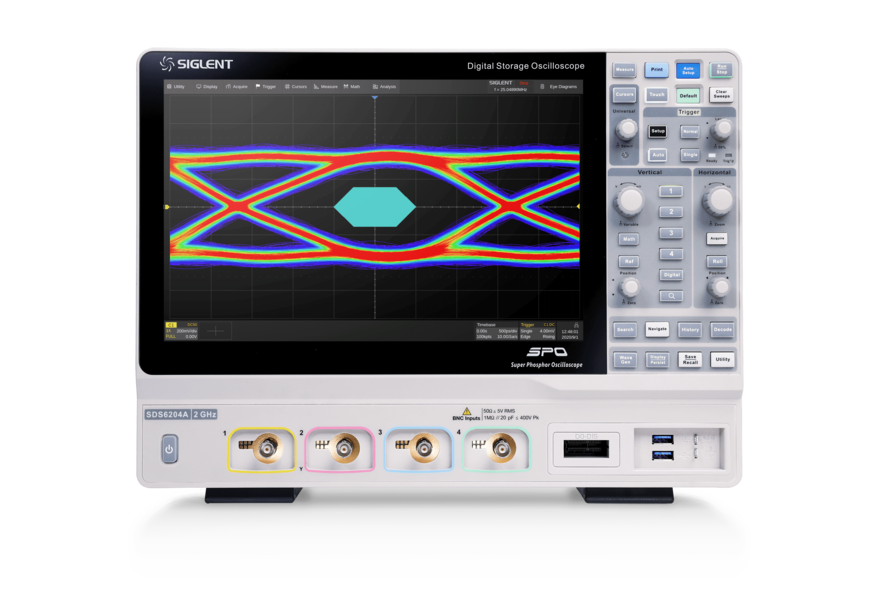

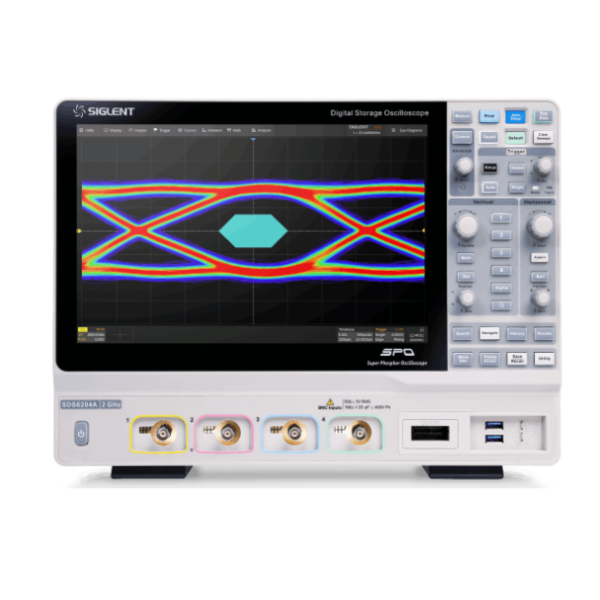

| 型番 | SDS6054A | SDS6104A | SDS6204A |
|---|---|---|---|
| ディスプレイ | 12.1インチTFT-LCD（1280×800、タッチ対応） | ||
| サンプルレート（最大） | 5 GS/s | ||
| 帯域幅 | 500 MHz | 1 GHz | 2 GHz |
| トリガタイプ | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nエッジ, Setup/Hold, Delay, Serial | ||
| 自動測定 | 50+パラメータ、統計、ヒストグラム、トレンド、トラック | ||
| 垂直分解能 | 8-bit, Hi-Resモードで最大16-bit | ||
| メモリ深度（最大） | |||
| シングル | 500 Mpts/ch | ||
| デュアル | 250 Mpts/ch | ||
| フル | 125 Mpts/ch | ||

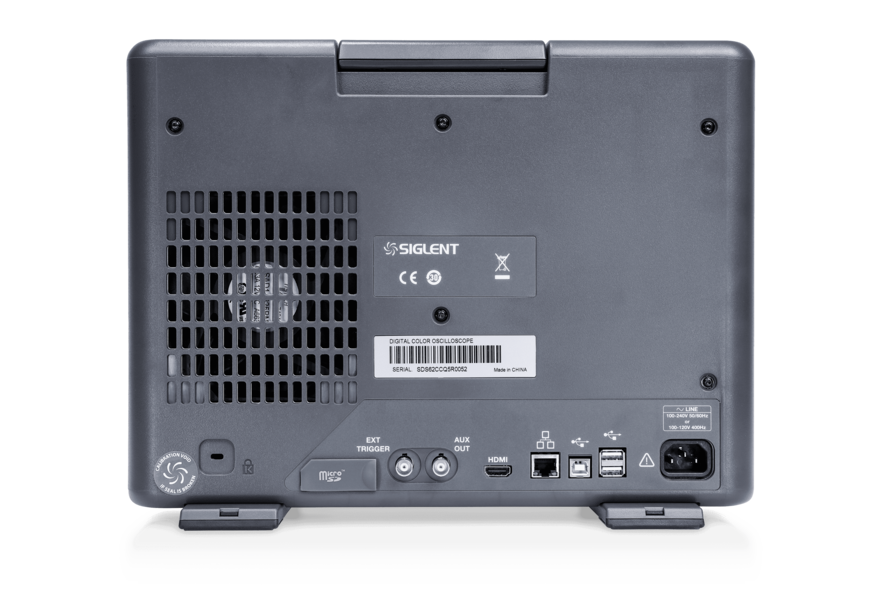

| I/O | USB 3.0 ホストx2、USB 2.0ホスト x2、USB 2.0デバイス、LAN、micro SD、HDMI、外部トリガ、AUX出力 | ||
| データ解析 | 検索、ナビゲート、ヒストリ、マスクテスト、デジタル電圧計、カウンタ、ヒストグラム、ボードプロット、電力解析、ジッタ解析、シグナルスキャン | ||
| プローブ（標準） | SP3150A 500 MHz、1本/チャンネル | ||
| シリアル トリガ＆デコード | |||
| 標準 | I2C, SPI, UART, CAN, LIN | ||
| オプション | FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（デコードのみ）, ARINC429（デコードのみ） | ||
| 演算 | 4トレース、8 Mpts FFT, +, -, ×, ÷, d/dt, √, Identity, Negation, Abs, Sign, e^x, log, MaxHoldなど | ||
| 波形キャプチャレート（最大） | |||
| 通常 | 170,000 wfms/s | ||
| シーケンス | 750,000 wfms/s | ||
| 波形発生器（オプション） | USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts | ||
| アナログチャンネル数 | 4 + EXT | ||
| デジタルチャンネル | 16ch, 最大1 GS/s, 最大50 Mptsレコード長 | ||
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションの信号発生器はどのようなタイプですか？
AUSB接続部で絶縁された外付けの1チャンネルの信号発生器です。絶縁されているので便利に使えます。
QWebコントロールの使い勝手はどうですか？
Aリモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。
Q垂直軸分解能は何ビットですか？
A8ビット分解能です。
