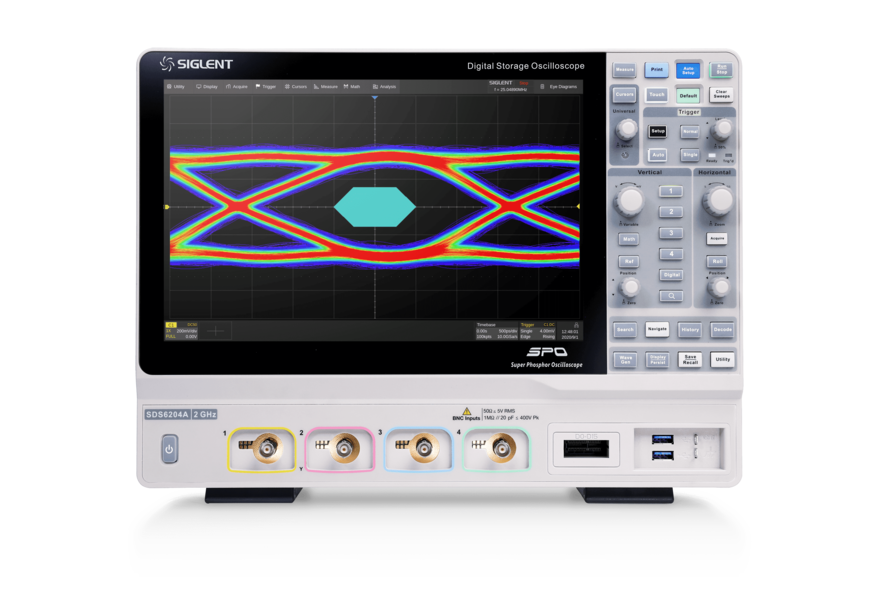

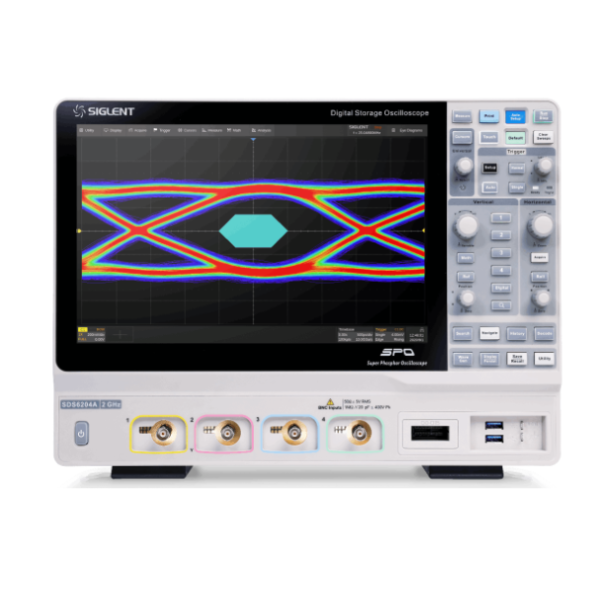

SIGLENT SDS6000Aシリーズ オシロスコープ 500MHz、4ch、8bit
・周波数帯域： 500 MHz、1 GHz、2 GHz ・チャンネル数： 4 ・最高サンプルレート： 5 GSa/s （10 GSa/s ESRモード） ・最大レコード長： 500 Mポイント ・最高波形キャプチャレート： 170,000 wfm/s（ノーマルモード）、750,000 wfm/s（シーケンスモード） ・12.1インチ タッチスクリーンLCD
- 型番
- SDS6054A
- メーカー
- SIGLENT
- シリーズ
- SDS6000Aシリーズ
- カテゴリ
- ベンチトップ・オシロスコープ
製品概要
・周波数帯域： 500 MHz、1 GHz、2 GHz
・チャンネル数： 4
・最高サンプルレート： 5 GSa/s （10 GSa/s ESRモード）
・最大レコード長： 500 Mポイント
・最高波形キャプチャレート： 170,000 wfm/s（ノーマルモード）、750,000 wfm/s（シーケンスモード）
・12.1インチ タッチスクリーンLCD
■SDS6000Aオシロスコープで更なる成果
SDS6000Aオシロスコープの最高周波数帯域は2 GHzで、500 MHzモデルでも導入後に2 GHz帯域にアップグレードすることができます。新設計のアクティブプローブSAP2500やSAP2500Dと共に使用することで、アイダイアグラムやジッタ解析が可能です。
また、SDS6000Aは大きなメモリ長を備え、500 Mptsのメモリとハードウェアベースのズーム機能を組み合わせることで、大きな時間軸スケールと小さな時間軸スケールでの信号観測を同時かつ詳細に行うことができます。
サンプリングレートは、4チャンネルの同時使用でも、1チャンネルあたり最大5 GSa/s（10 GSa/s ESR）に達し、4チャンネル使用時においても優れたユーザビリティを実現しています。

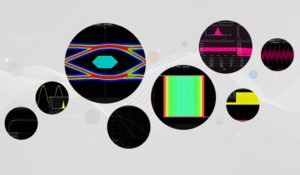

豊富な解析ツールも備えており、SDS6000Aは日々の研究開発に最適なオシロスコープです。
■使いやすさとデスクスペースに配慮した最新のフォームファクタ

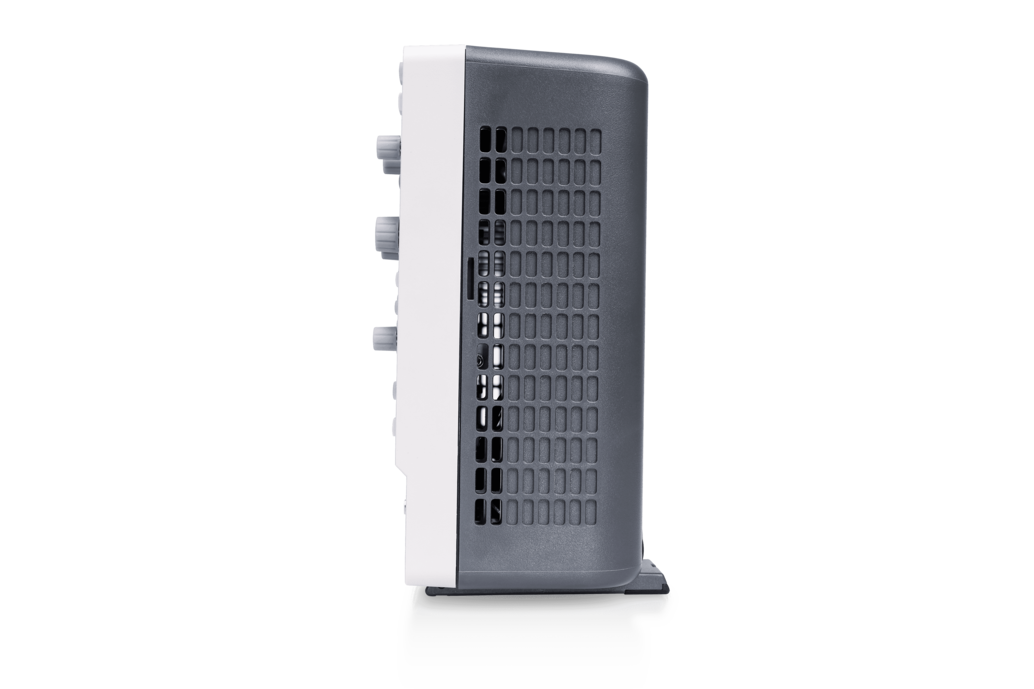

SDS6000Aは、省スペース設計により室内の移動も容易です。12.1インチの大画面と高解像度が特長のタッチスクリーンは、直感的な操作性と明確な情報を提供し、迅速なデバッグを可能にします。
データの保存もSDS6000Aなら簡単です。プリントボタンを押すか、リモートwebサーバ経由でスクリーンショットを撮るだけです。

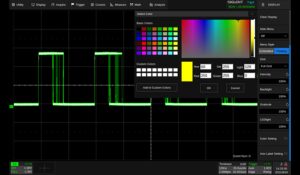

カスタマイズも容易で、チャンネルトレースの色やデフォルト設定、メニュースタイル、測定フォーマット等を好みに合わせて設定することができます。SDS6000Aの高速なUIレスポンスは、研究開発をより快適なものにします。

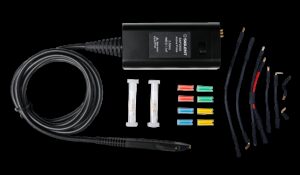

■新設計のアクティブプローブ
SDS6000Aは2つの新しいアクティブプローブもサポートします。SAP2500はシングルエンド、SAP2500Dは差動の2.5 GHzアクティブプローブです。アイダイアグラムやジッタ解析機能を搭載したSDS6000Aは、高速回路設計やシグナルインテグリティ測定において威力を発揮します。
規格表
| 型番 | SDS6054A | SDS6104A | SDS6204A |
|---|---|---|---|
| ディスプレイ | 12.1インチTFT-LCD（1280×800、タッチ対応） | ||
| サンプルレート（最大） | 5 GS/s | ||
| 帯域幅 | 500 MHz | 1 GHz | 2 GHz |
| トリガタイプ | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nエッジ, Setup/Hold, Delay, Serial | ||
| 自動測定 | 50+パラメータ、統計、ヒストグラム、トレンド、トラック | ||
| 垂直分解能 | 8-bit, Hi-Resモードで最大16-bit | ||
| メモリ深度（最大） | |||
| シングル | 500 Mpts/ch | ||
| デュアル | 250 Mpts/ch | ||
| フル | 125 Mpts/ch | ||

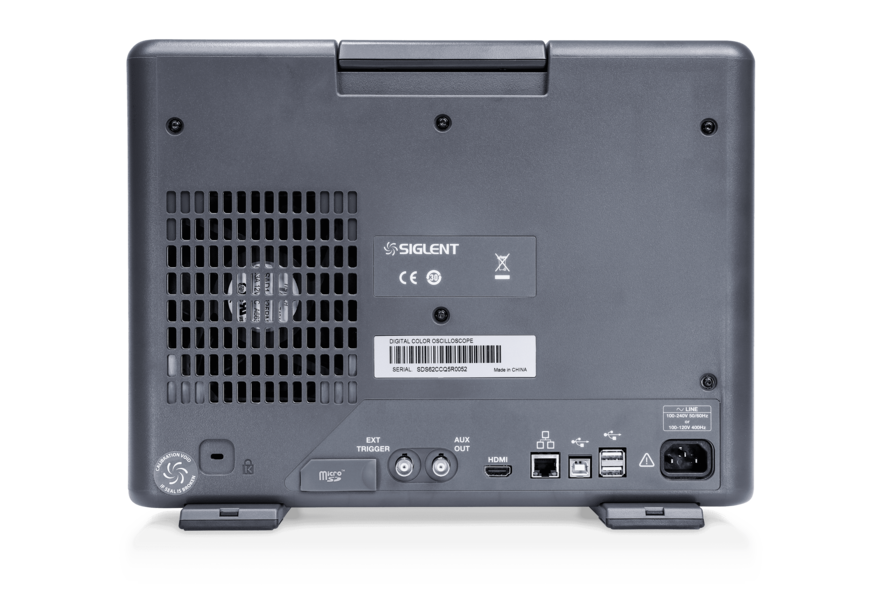

| I/O | USB 3.0 ホストx2、USB 2.0ホスト x2、USB 2.0デバイス、LAN、micro SD、HDMI、外部トリガ、AUX出力 | ||
| データ解析 | 検索、ナビゲート、ヒストリ、マスクテスト、デジタル電圧計、カウンタ、ヒストグラム、ボードプロット、電力解析、ジッタ解析、シグナルスキャン | ||
| プローブ（標準） | SP3150A 500 MHz、1本/チャンネル | ||
| シリアル トリガ＆デコード | |||
| 標準 | I2C, SPI, UART, CAN, LIN | ||
| オプション | FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（デコードのみ）, ARINC429（デコードのみ） | ||
| 演算 | 4トレース、8 Mpts FFT, +, -, ×, ÷, d/dt, √, Identity, Negation, Abs, Sign, e^x, log, MaxHoldなど | ||
| 波形キャプチャレート（最大） | |||
| 通常 | 170,000 wfms/s | ||
| シーケンス | 750,000 wfms/s | ||
| 波形発生器（オプション） | USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts | ||
| アナログチャンネル数 | 4 + EXT | ||
| デジタルチャンネル | 16ch, 最大1 GS/s, 最大50 Mptsレコード長 | ||
付属品・オプション
標準付属品 | 数量 |
|---|---|
USBケーブル | 1 |
クイックスタート | 1 |
パッシブプローブ（SP3150A） | 1/チャンネル |
校正証明書 | 1 |
ワイヤレスマウス | 1 |
電源コード | 1 |
保護カバー | 1 |
オプションアクセサリ | 概要 |
|---|---|
SP6150A | 高周波パッシブプローブ 1.5 GHz, 10X, 1.8 pF || 500Ω |
SAP1000 | 高周波アクティブプローブ 1 GHz, 1.2 pF, ±12 V |
SAP2500 | 高周波アクティブプローブ 2.5 GHz, 1.1 pF, ±12 V |
SAP2500D | 高周波差動プローブ 2.5 GHz, 200 kΩ, ±8 V |
HPB4010 | 高電圧パッシブプローブ DC-40 MHz, 1000X, 10 kVDC, 20 kVp |
DPB1300 | 高電圧差動プローブ 50 MHz, ±1300 V, CATIII 600 V |
DPB5150 | 高電圧差動プローブ 70 MHz, ±1500 V |
DPB5150A | 高電圧差動プローブ 100 MHz, ±1500 V |
DPB5700 | 高電圧差動プローブ 70 MHz, ±7000 V |
DPB5700A | 高電圧差動プローブ 100 MHz, ±7000 V |
SCP5030 | 電流プローブ DC-50 MHz, 1 V/A, 30 Arms |
SCP5030A | 電流プローブ DC-50 MHz, 1 V/A, 30 Arms |
SCP5150 | 電流プローブ DC-12 MHz, 0.1 V/A, 150 Arms |
SCP5500 | 電流プローブ DC-2 MHz, 0.1 V/A, 500 Arms |
CPL5100 | 電流プローブ DC-600 kHz, 0.1 V/A, 5 mA～100 A |
CP4020 | 電流プローブ DC-200 kHz, 5 mV/A, 20 Arms |
CP4050 | 電流プローブ DC-1 MHz, 50 mV/A, 50 Arms |
CP4070 | 電流プローブ DC-300 kHz, 20 mV/A, 70 Arms |
CP4070A | 電流プローブ DC-300 kHz, 10 mV/A, 70 Arms |
CP6030 | 電流プローブ DC-50 MHz, 1 V/A, 30 Arms |
CP6030A | 電流プローブ DC-100 MHz, 1 V/A, 30 Arms |
CP6150 | 電流プローブ DC-12 MHz, 0.01 V/A, 150 Arms |
CP6500 | 電流プローブ DC-5 MHz, 0.01 V/A, 500 Arms |
SAP4000P | パワーレールプローブ 4 GHz, ±600 mV |
SPL2016 | 16chロジックプローブ |
SAG1021I | 25 MHz USB波形発生器 |
DF2001A | 電力解析デスキューフィクスチャ |
STB3 | デモ信号源 |
USB-GPIB | USB-GPIBアダプタ |
SDS6000-RMK | ラックマウントキット |
BAG-S2 | バッグ |
オプション | 概要 |
|---|---|
SDS6000Pro-PA | 電力解析（ソフトウェア） |
SDS6000Pro-EJ | ジッタ/アイ解析（ソフトウェア） |
SDS6000Pro-I2S | I2S トリガ＆デコード（ソフトウェア） |
SDS6000Pro-1553B | MIL-STD-1553B トリガ＆デコード（ソフトウェア） |
SDS6000Pro-FlexRay | FlexRay トリガ＆デコード（ソフトウェア） |
SDS6000Pro-CANFD | CAN FD トリガ＆デコード（ソフトウェア） |
SDS6000Pro-SENT | SENT トリガ＆デコード（ソフトウェア） |
SDS6000Pro-Manch | マンチェスター デコード（ソフトウェア） |
SDS6000Pro-ARINC | ARINC429 デコード（ソフトウェア） |
SDS6000-4BW10 | 500 MHz→1 GHz帯域幅アップグレード（ソフトウェア） |
SDS6000-4BW20 | 1 GHz→2 GHz帯域幅アップグレード（ソフトウェア） |
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションの信号発生器はどのようなタイプですか？
AUSB接続部で絶縁された外付けの1チャンネルの信号発生器です。絶縁されているので便利に使えます。
QWebコントロールの使い勝手はどうですか？
Aリモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。
Q垂直軸分解能は何ビットですか？
A8ビット分解能です。
