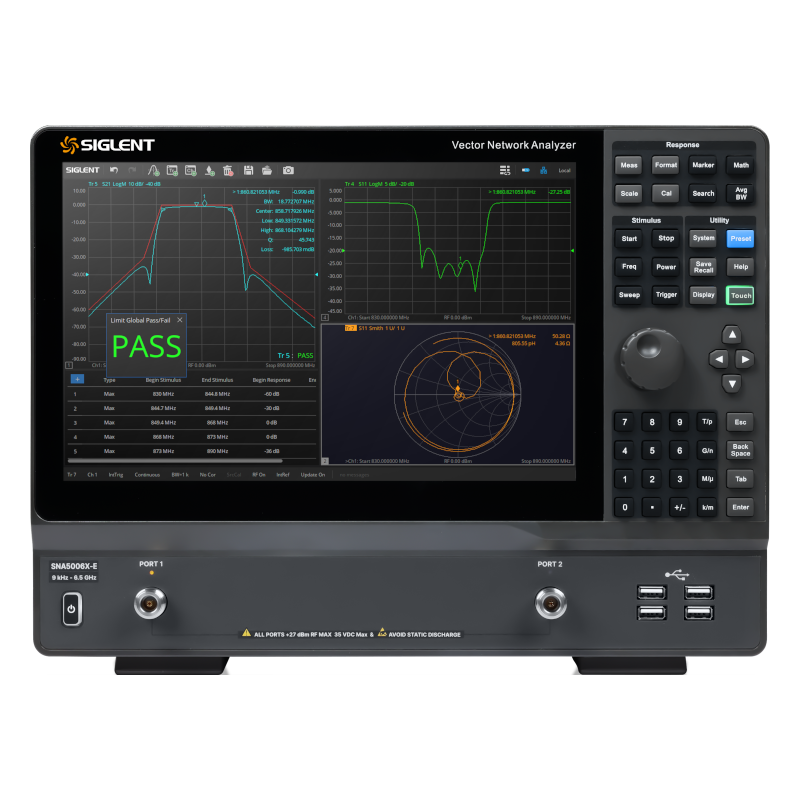

SNA5000X-Eシリーズ
- メーカー
- SIGLENT
- カテゴリ
- ベンチトップ・ベクトルネットワークアナライザ
- モデル数
- 2
規格表
| 型番 | SNA5003X-E | SNA5006X-E |
|---|---|---|
| ディスプレイ | 12.1インチ タッチスクリーン | |
| インターフェース | LAN、USBデバイス、USBホスト（USB-GPIB） | |
| 周波数範囲 | 9 kHz ～ 3 GHz | 9 kHz ～ 6.5 GHz |
| 周波数分解能 | 1 Hz | |
| ポート数 | 2 | |
| ダイナミックレンジ | 117 dB | |
| レベル分解能 | 0.05 dB | |
| バイアスティー | 対応 | |
| ポイント数 | 2〜20001 | |
| 校正タイプ | レスポンス校正、エンハンストレスポンス校正、フル1ポート校正、フル2ポート校正、TRL校正 | |
| IFBWレンジ | 1 Hz〜10 MHz | |
| 出力レベルレンジ | -40〜10 dBm | |
| リモート制御 | SCPI／LabVIEW／IVI（USB-TMC／VXI-11／Socket／Telnet／WebServer対応） | |
| 映像出力 | HDMI | |
| トレースノイズ | 0.006 dB rms, 0.05°rms | |
| 測定項目 | Sパラメータ測定、差動パラメータ測定、レシーバ測定、時間領域パラメータ解析、インピーダンス変換、フィクスチャシミュレーション、アダプタ除去／挿入、拡張時間領域パラメータ解析（TDR）、スペクトラム解析 | |
