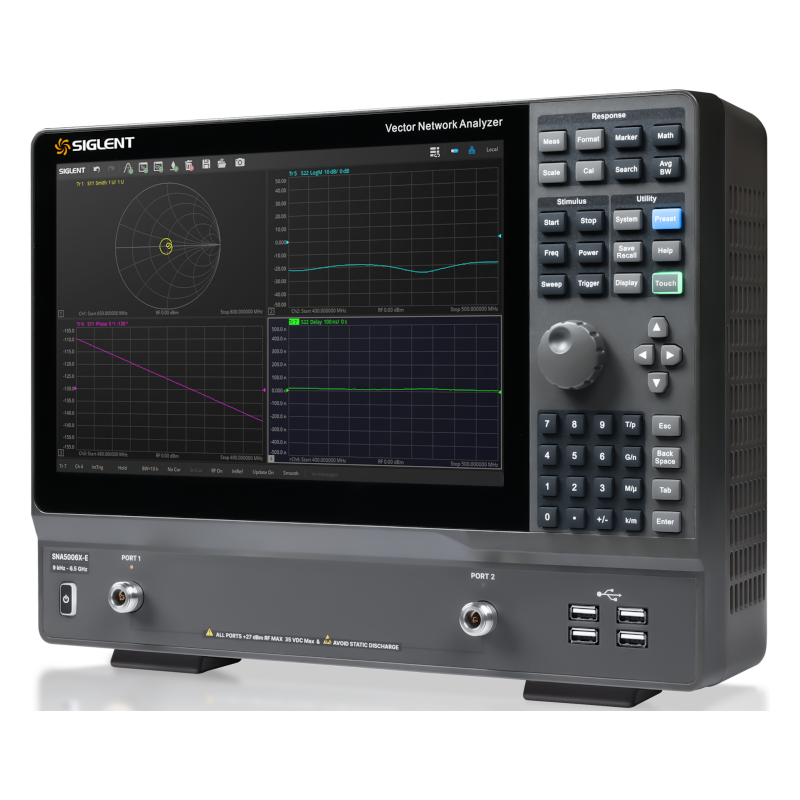

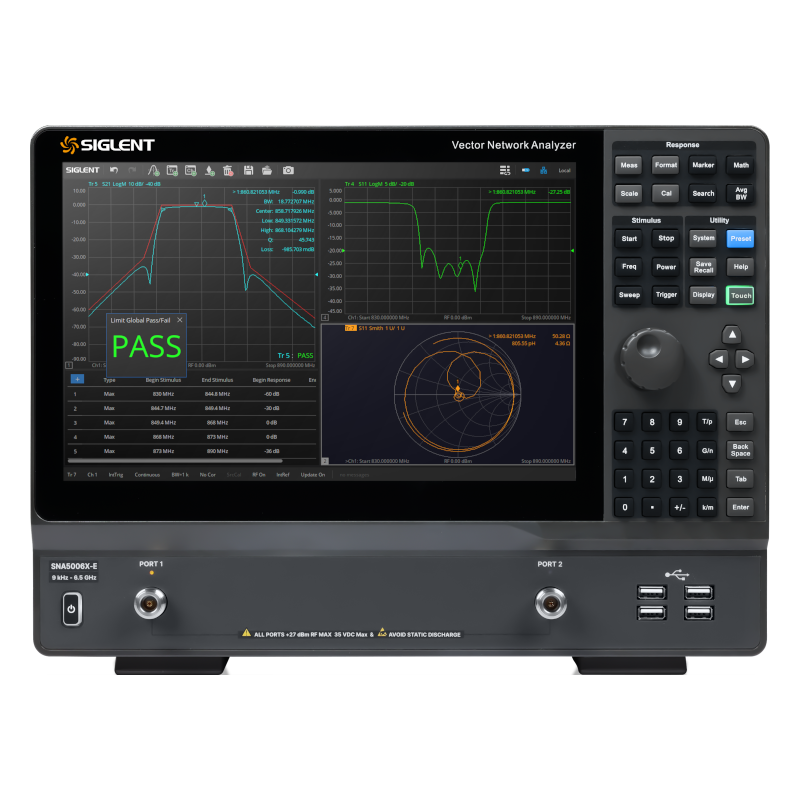

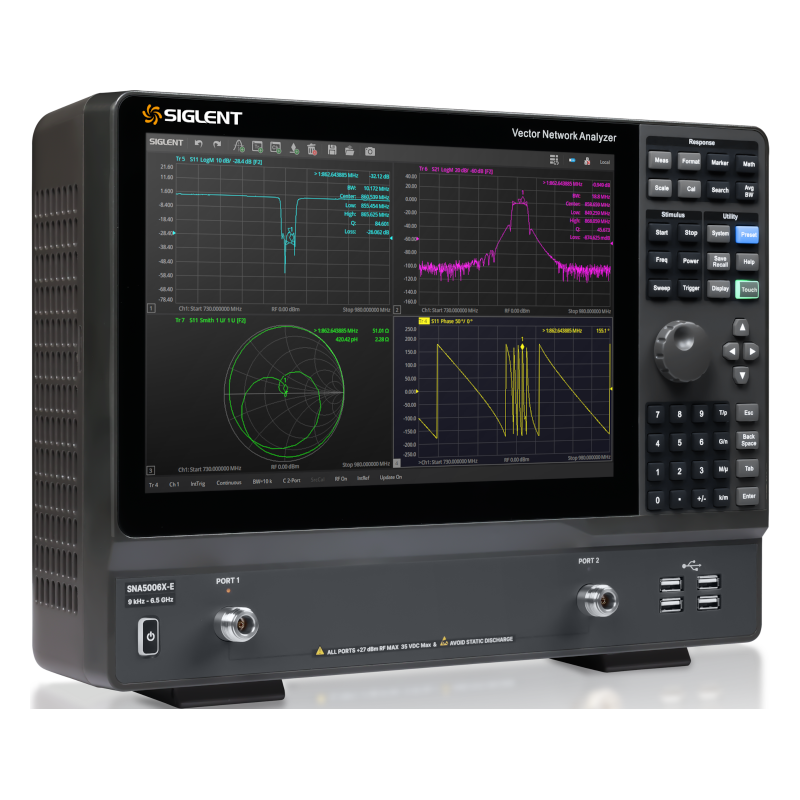

SIGLENT SNA5000X-Eシリーズ ベクトルネットワークアナライザ 9kHz～6.5GHz、2ポート

SNA5000X-Eシリーズ ベクトル・ネットワーク・アナライザ

・周波数レンジ：9 kHz～6.5 GHz
・IFBWレンジ：1 Hz～10 MHz
・ダイナミックレンジ：125dB（標準値）
・出力レベルの設定範囲：-40dBm～+10dBm
・OCXOおよび標準バイアスティ
・2ポート：スペクトラム解析、時間領域、拡張時間領域
・小型（奥行き12.6 cm）で軽量（5.4 kg未満）の本体

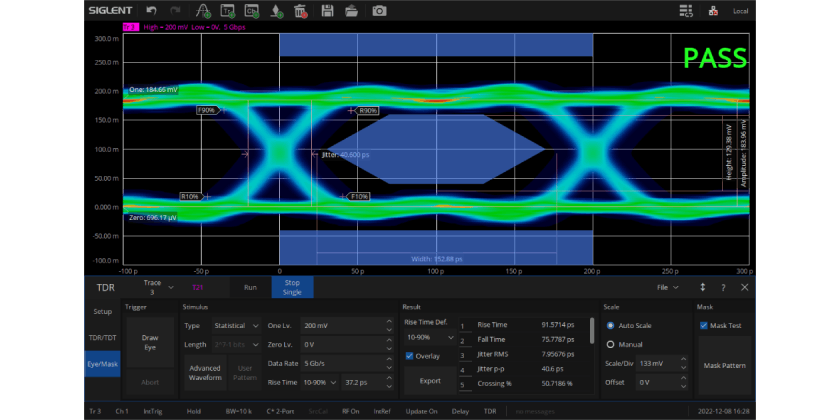

■高度な解析機能

SNA5000X-Eは、広範囲のSパラメーターおよび差動測定に対応し、統合された時間領域解析、高度な時間領域解析、およびスペクトラム解析機能を備えています。これらの機能により、周波数領域の特性を評価し、インピーダンスの不連続性を解析してテスト対象デバイス内の故障箇所をすばやく特定できます。組み込みのアイダイアグラム機能により、高速シグナルインテグリティ解析をサポートし、開発段階でのデバッグ効率を向上できます。

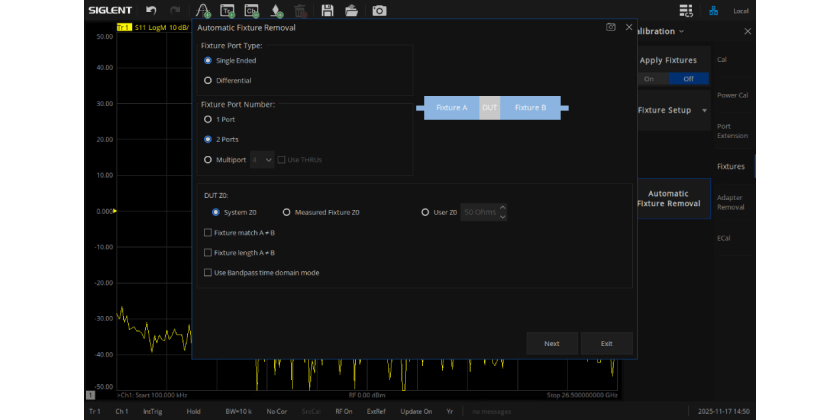

■フィクスチャ誤差補正

RF試験においてよく発生する、フィクスチャに起因する測定誤差を解決するために、SNA5000X-Eでは自動フィクスチャ除去、ポート拡張、ディエンベディング、およびインピーダンス変換機能を備えています。これらの測定ツールにより、ケーブル遅延やケーブル損失を効果的に補正して、系統誤差を最小限に抑えることで、測定結果に対する高い信頼性を確保できます。

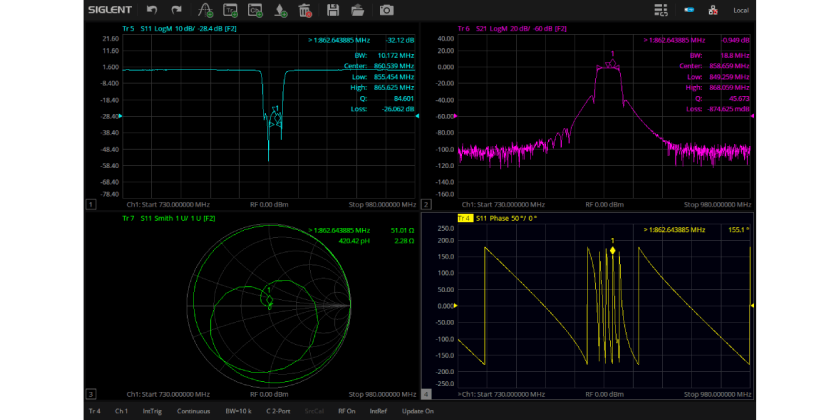

■小型で使いやすい設計

SNA5000X-Eは、現代の実験室や生産ライン向けに設計され、奥行きわずか12.6 cm、重量5.4 kg未満のコンパクトさが特徴です。従来のネットワークアナライザと比較して、必要な作業スペースを大幅に削減できます。マルチウィンドウ表示と複数のデータ形式に対応する12.1インチタッチスクリーンを搭載し、直感的で効率的な操作体験を実現しています。

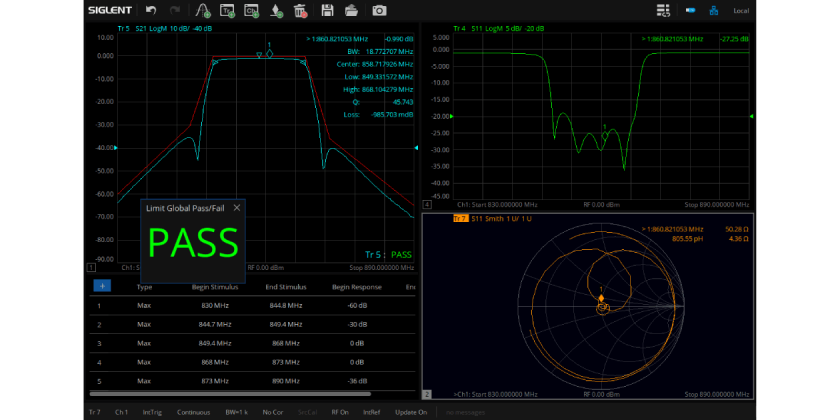

■自動化および生産テスト

生産および自動化テスト環境において、SNA5000X-Eはワンクリックでフィルター特性解析を実行し、挿入損失や帯域幅などの重要なパラメーターをすばやく取得できます。カスタム数式演算や、SCPIおよびWebServer経由のリモート制御にも対応し、自動化システムへのシームレスな統合と、試験ワークフローの標準化と効率化を実現できます。
