規格表

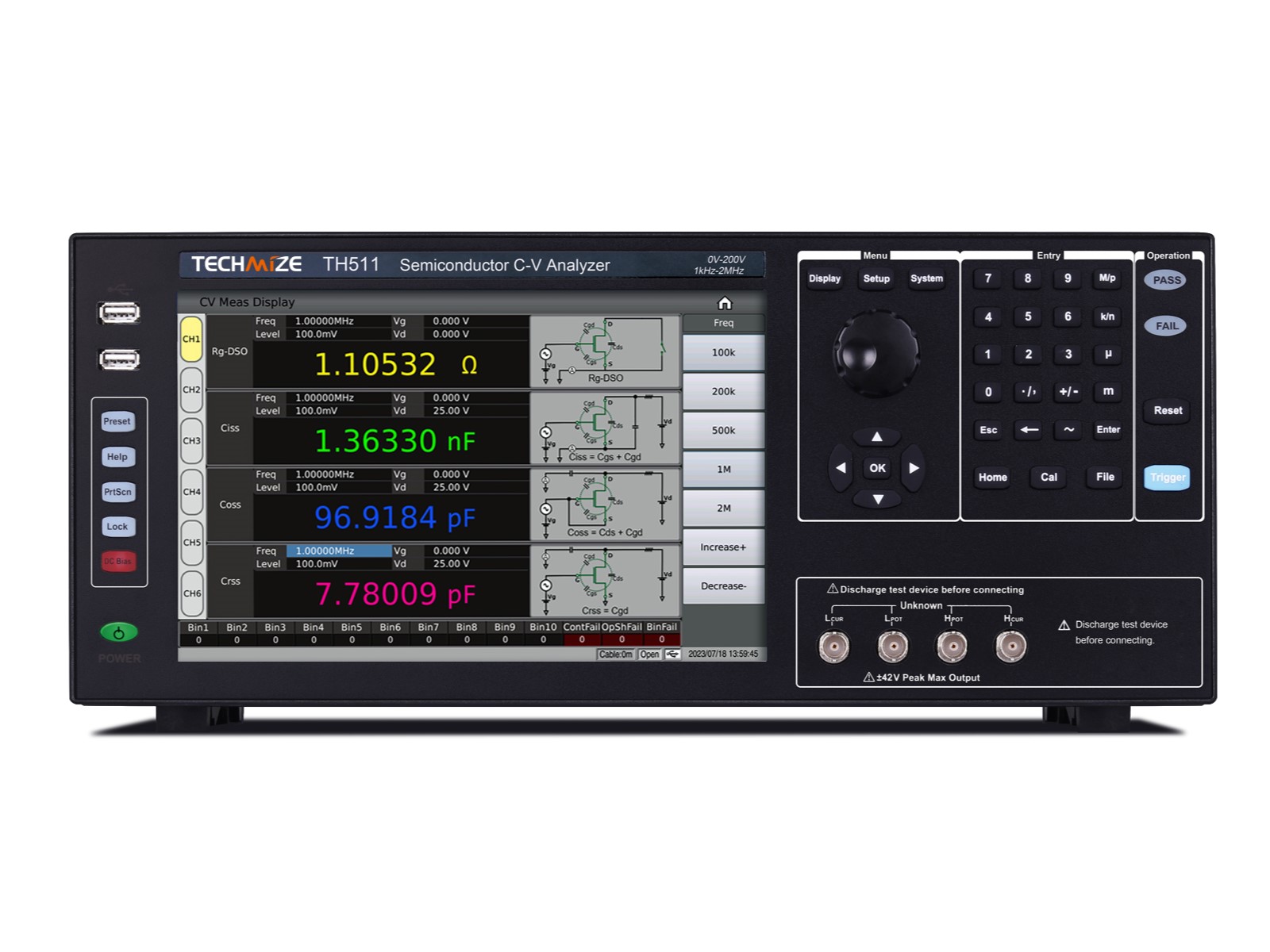

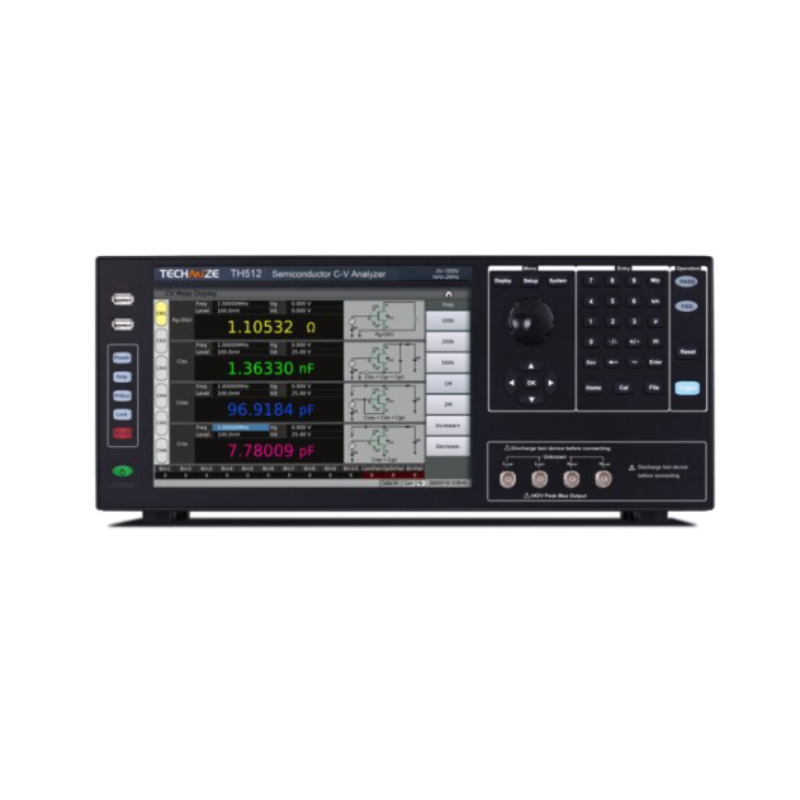

| 型番 | TH511 | TH512 | TH513 |
|---|---|---|---|
| ディスプレイ | 10.1 インチ タッチ・スクリーン | ||
| アスペクト比 | 16:9 | ||
| 解像度 | 1280*RGB*800 | ||

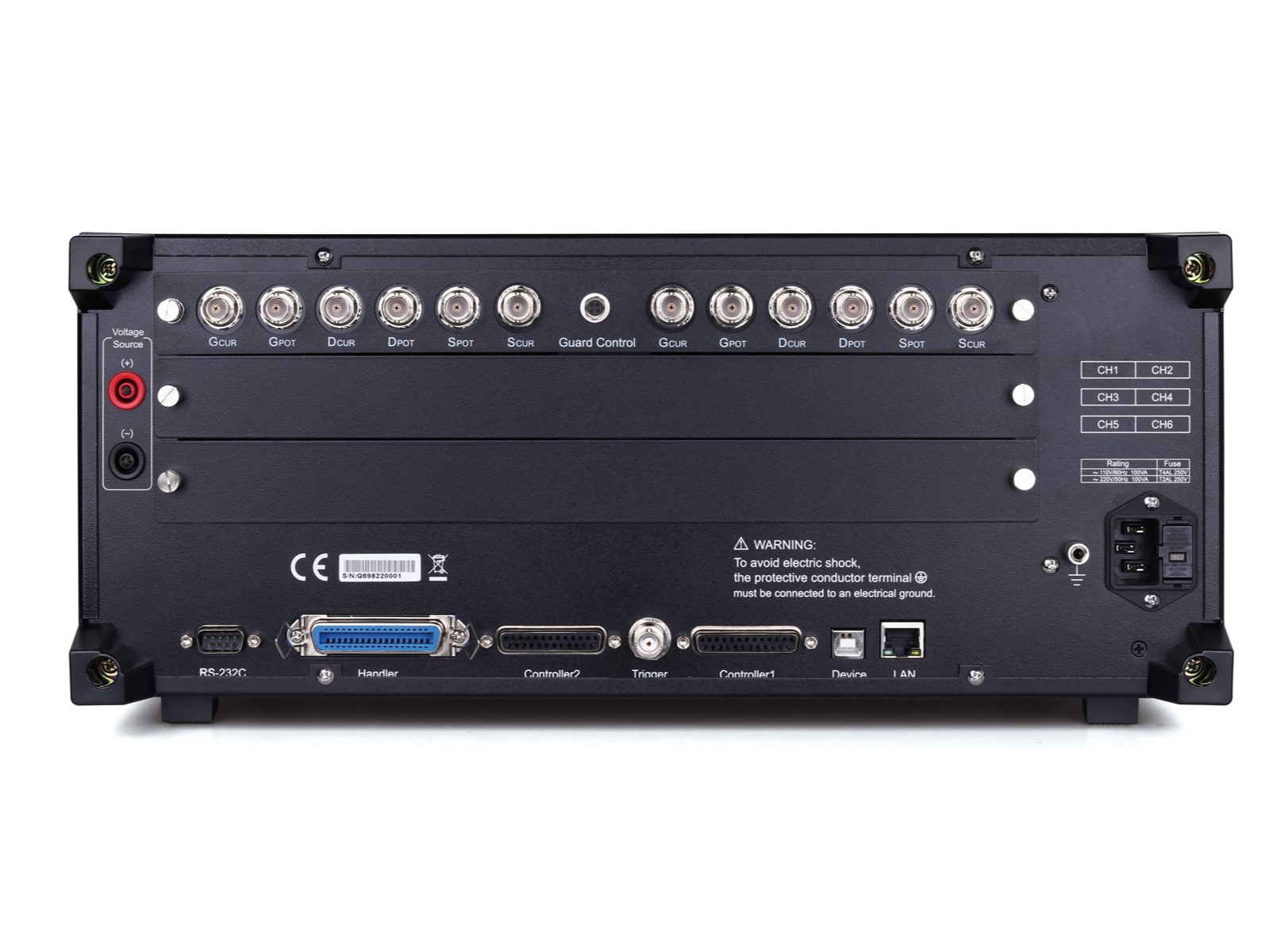

| インターフェース | |||
| RS485 | 改造対応、または外付けのRS232-RS485変換モジュールで対応 | ||
| USBホスト | 2ポート | ||
| USBデバイス | 1ポート | ||
| LAN | 10/100M イーサネット | ||
| ハンドラー | Bin 信号出力用 | ||
| RS232C | 9-pin, クロス | ||
| チャンネル数 | 2 (4/6 Ch オプション) | 1 | |
| 重量 | 16kg | 12kg | |
| 消費電力 | 130VA以下 | ||
| Δ% | ±（0.000% – 999.9%） | ||
| 基本確度 | 0.1% | ||
| 測定パラメータ | Ciss, Coss, Crss, Rg | ||
| テスト周波数 | |||
| 分解能 | |||
| 1.00000kHz-9.99999kHz | 10mHz | ||
| 10.0000kHz-99.9999kHz | 100mHz | ||
| 100.000kHz-999.999kHz | 1Hz | ||
| 1.00000MHz-2.00000MHz | 10Hz | ||
| 範囲 | 10kHz-2MHz | ||
| 確度 | 0.01% | ||
| 補正機能 | OPEN, SHORT, LOAD | ||
| 起動後の暖機時間 | 60 分 | ||
| 偏差測定機能 | 絶対偏差Δ 、パーセント偏差Δ% | ||
| キーボード・ロック | ロック可能 | ||
| 寸法 (W*H*D) mm | 430*177*405 | ||
| アベレージ | 1-255 times | ||
| Ciss, Coss, Crss | 0.00001 pF〜9.99999 F | ||
| Rg | 0.001mΩ – 99.9999MΩ | ||
| コンパレーター | |||
| Bin | 10Bin, PASS, FAIL | ||
| Binカウント | 0-99999 | ||
| Bin偏差設定 | 偏差, ％偏差, Off | ||
| Binモード | トレランス、 連続 | ||
| Bin判定 | 各ビンには最大4つのパラメータ制限範囲を設定できます。4つのテストパラメータの結果設定範囲内で、対応するビン番号が表示されます。設定された最大ビン番号範囲を超えると、FAILが表示されます。上限と下限が設定されていないテストパラメータは自動的に無視されます。 | ||
| PASS/FAIL表示 | Bin1-10 の条件を満たすと、フロント パネルの PASS ライトが点灯します。それ以外の場合は FAIL ライトが点灯します。 | ||
| テスト・レベル | |||
| 分解能 | |||
| 5mVrms-1Vrms | 1mVrms | ||
| 1Vrms-2Vrms | 10mVrms | ||
| 電圧範囲 | 5mVrms-2Vrms | ||
| 確度 | ± (10%*設定値+2mV) | ||
| リスト掃引 | |||
| ポイント数 | 20ポイント、ポイント毎に平均数を設定可能 | ||
| パラメータ | テスト周波数, Vg, Vd, チャンネル | ||
| トリガ・モード | シーケンス、ステップ | ||
| データ・ストレージ | 201の測定結果を一括で読み取ることができます | ||
| 測定時間(ms/time) | |||
| Fast+ | 2.5ms (＞5kHz) | 0.56ms (＞5kHz) | |
| Fast | 11ms | 3.3ms | |
| Middle | 90ms | ||
| Slow | 220ms | ||
| Vgs | |||
| 分解能 | |||
| 0V – ±10V | 1mV | ||
| ±10V – ±40V | 10mV | ||
| 範囲 | 0 – ±40V | ||
| 確度 | 1%* 設定値+8mV | ||
| グラフィック掃引 | |||
| ポイント数 | 最大 1001 ポイント | ||
| 測定結果 | 同じパラメータと異なる Vg を持つ複数の曲線 同じ Vg と異なるパラメータを持つ複数の曲線 | ||
| 表示範囲 | 自動、固定 | ||
| 座標軸 | ログ、リニア | ||
| パラメータ | Vg, Vd | ||
| トリガ・モード | シングル、連続 | ||
| 測定結果のセーブ | グラフィック、ファイル | ||
| Vds | |||
| 範囲 | 0 – ±200V | 0 – ±1500V | 0 – ±3000V |
| 確度 | 1%* 設定値+100mV | ||
| セーブ/リコール | |||
| 内部 | 約 100M 不揮発性メモリ、設定ファイル | ||
| 外部USBメモリ | 設定ファイル、スクリーンショット、ログファイル | ||
| 出力インピーダンス | 100Ω, ±2%@1kHz | ||
| 電源 | 100-120VAC / 198-242VAC, 47-63Hz | ||
